曽根です。

KJM様のメイフェアです。

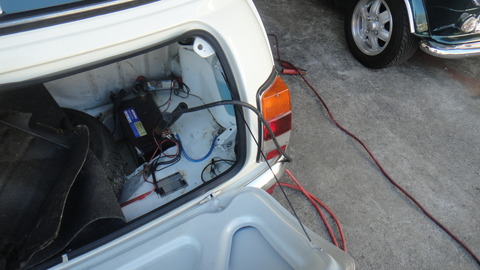

去年の年末にバッテリー充電したのですが、またバッテリーあがってしまいました。

DSC09406

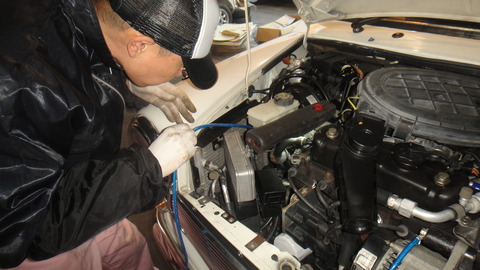

去年充電したときも、車体側でも、発電、漏電などはチェックしたのですがチェックが足りなかったかもしれません。

DSC09414

充電してから数日間は、元気にセル回ってたんですが年末31日に上がってしまって、お父さんの車からジャンピングしてかけたとのこと。。。。。


前回は電圧チェックはしましたが、高負荷状態での電流をチェックしてませんでした。

ヘッドライト、ヒーターファン、リヤ熱線等の負荷をかけた状態で、オルタネータ、バッテリーに14V以上の電圧はかかってます。

DSC09408

この状態でのバッテリーへの電流も測りました。
充電不足でお腹がすいてるバッテリーにしてはバッテリー側に流れる電流が少ないです。


DSC09410

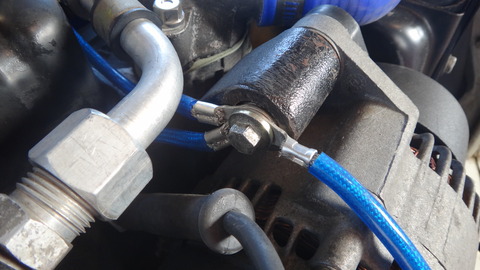

バッテリー、オルタネーター側の両方に追加の簡易アーシングを施してあるのでアースは大丈夫と思ってましたが、

DSC09411

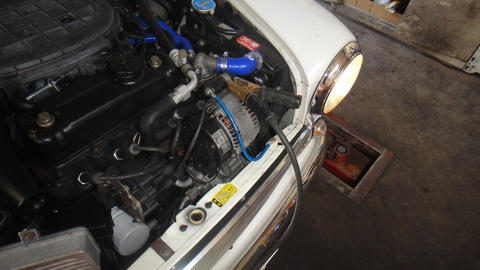

念のためにバッテリーのマイナスとエンジン本体とシャシをジャンピングコードで繋いでみることに。。。。

DSC09412

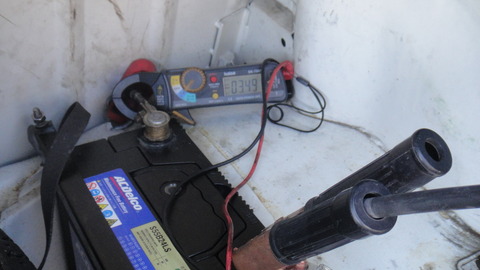

繋ぐ前は、約3.5アンペア

DSC09407

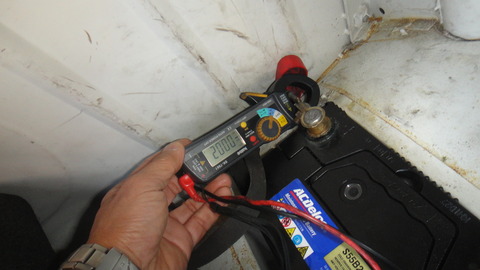

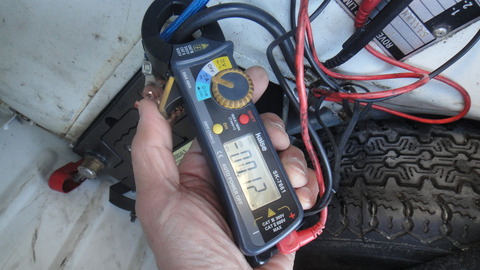

繋いだら、20アンペア!

これはアース不良だ。 簡易ではあるがアースコードを2本追加しておいたのに・・・なんてこった。



DSC09420

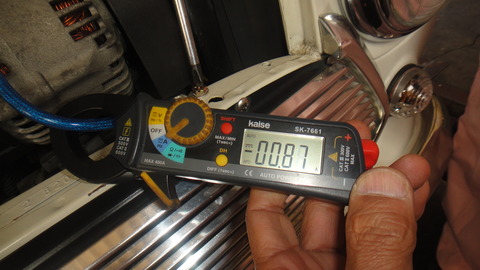

オルタネータに追加したアース線にもほとんど流れてない。

純正の配線を含めて何ヶ所もある、アースポイントのほとんどが接点不良のようです。


DSC09413

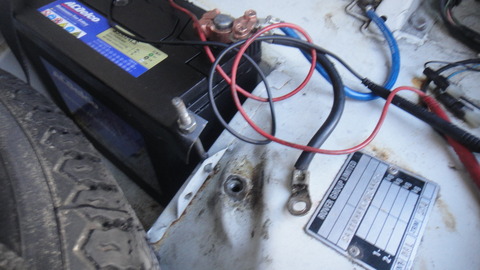

すべての接点を磨いて接触抵抗を減らしていきます。

DSC02403

すべてのMINIにいえることですが、すでに十数年経過したボディとの接点はすべて点検が必要です。

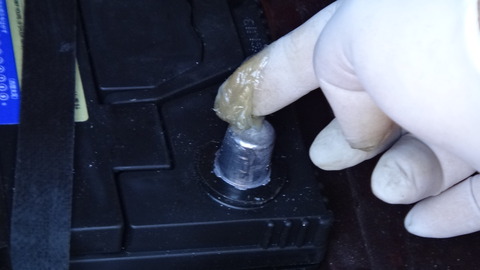

これからも長期間、接点を保てるように腐食防止のための導通グリスを使いながら組み付けていきます。


DSC02372

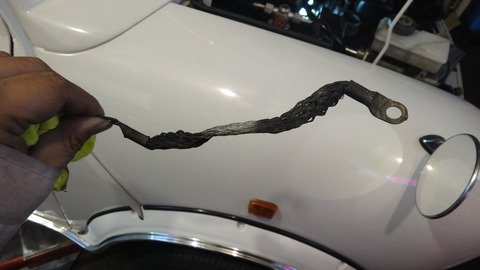

ステディロッドの両端に付く純正のアースコードそのものは大丈夫でしたが、シャシ側の接点が痛んでたので接点の養生して組み付けました。

DSC09416

配線がつながるボルトやナットはすべて磨いて接点を復活させていきます。





さらに、MINIでは定番ですがより強力なバックアップのためにアーシングを提案させていただきました。

DSC02378

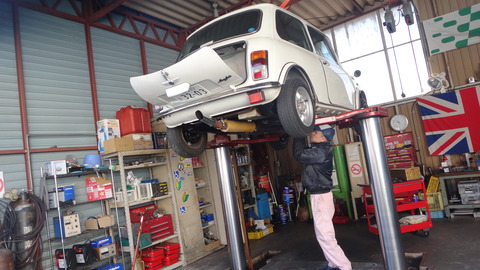

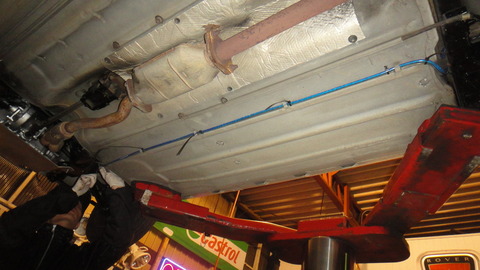

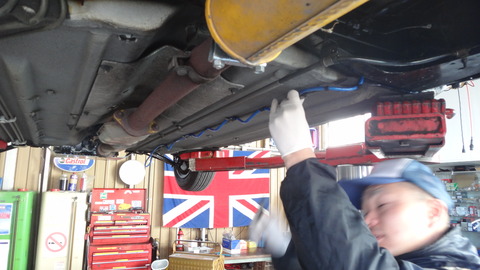

バッテリーのあるトランクからフロントまで床下をアースコードを這わせます。

DSC02379

DSC09426


DSC09424

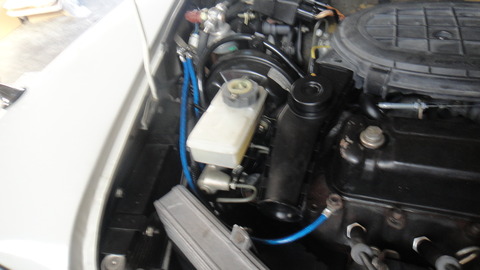

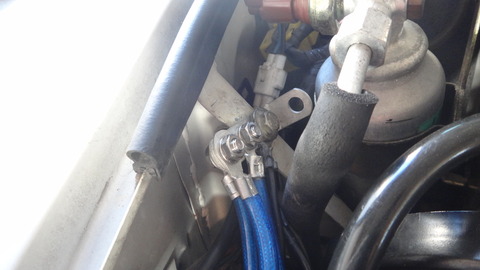

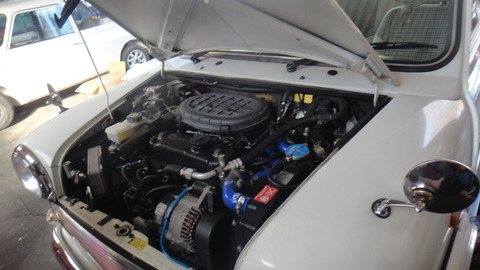

エンジンルーム内のシャシ、そしてエンジンブロックを数ケ所のポイントで繋いでいきます。


DSC02371



DSC09440

アースコードは単に本数を増やすよりは接点の精度と耐久性が重要ですね。


DSC09441


同じ色のアースコードが在庫切れしてしまったんで、入庫しだい追加して納車させていただきます。








1/13追記

コードが入ったので追加しました。

DSC02644


DSC02646





DSC02672

ここにこう繋いでアース取りました・・・・。

DSC02673

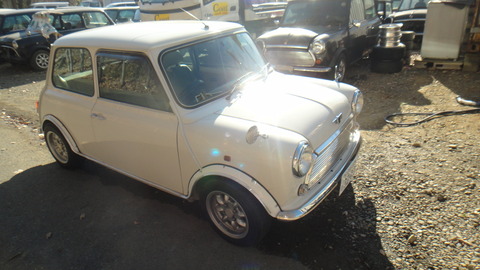

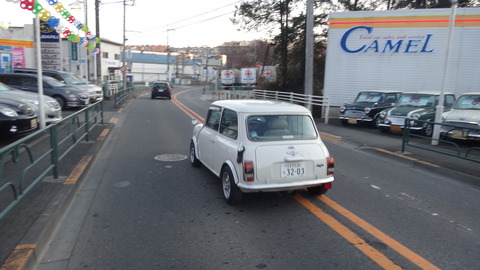

お待たせしました。
これでセルモーターの回りも良くなり、ヘッドライトも明るく、安心して乗れますね。。

DSC02674

ありがとうございました。
