TGS様。いらっしゃいませ。
担当市川です。

ドッグハウス様のDHR-CCVSの取付希望で御来店。
早速、お取り寄せといいますか、実はグッドタイミングで発注したばかりでした。
目の付け所は、一緒ですね。

このシステム、クランクケース内で発生するブローバイガスの取出し経路をノーマル
と変更し途中にワンウェイバルブを取付て一方通行にすることによってスムーズな
循環システムを構築されています。すごいアイディアですね。


BlogPaint

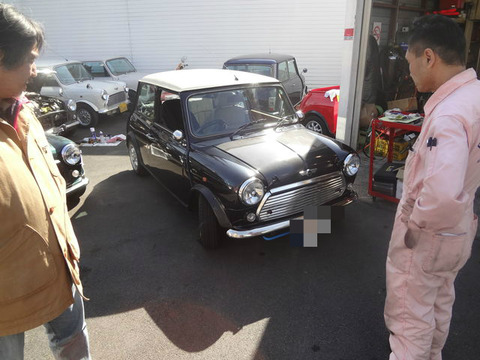

TGS様、愛車へ早速取付いたします。
カーボンボンネットで武装しており軽量化対策がバッチリです。


DSC07499
CCVSキット一式です。あと解りやすい説明書も付属してます。
オレンジの部品が肝となるワンウェイバルブです。
ホースを塞ぐためのコルクも付属してます。
酒飲みとしては、コルク→ワイン→飲みたい に連想してしまいます。


DSC07483

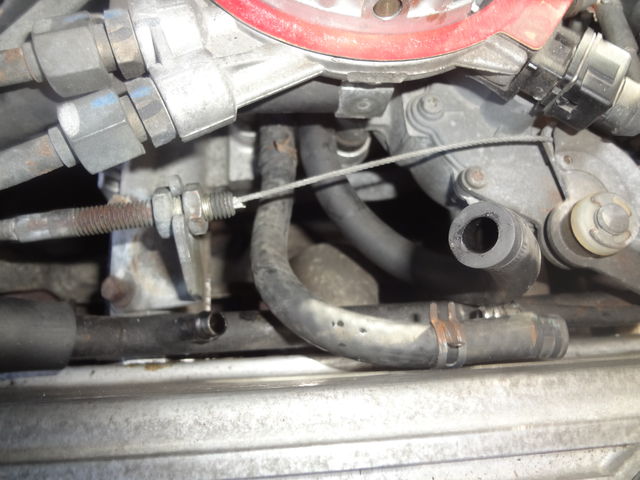

スロットルボディに向かうブローバイホースはパージと付替えます。


DSC07484

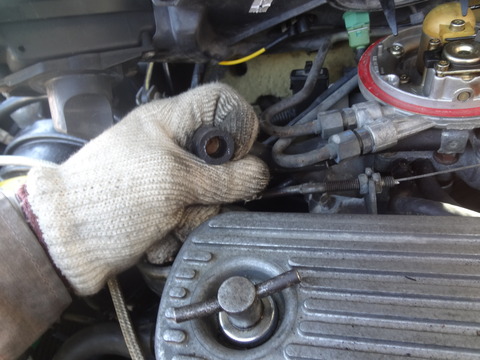

コルクで栓をして通り道を塞ぎます。


DSC07485
コンバーターケース側のオイルセパレーターのホースを取り外します。


DSC07487
ワンウェイバルブを割り込ませ取付します。


DSC07486

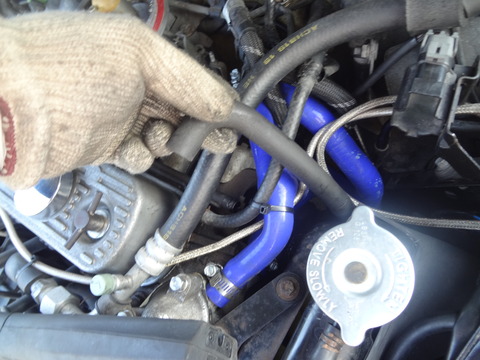

向かって右側のタイミングカバーケース側のセパレーターのホースを取り外します。
狭いので結構、難儀します。
御自分で作業される方は車輛によっては、ホースが劣化しているので、
新品のホースを御用意したほうがいいかもしれません。


DSC07488
こちらもワンウェイバルブを割り込ませます。


DSC07491
取付状況のチェックをする曽根専務。


DSC07495
参考までに。
ガレージにあったブローバイのパイプです。
両サイドから立ち上がりスロットルボディの吸気側へ向かいます。


IMG_8798
ちょうど、いらっしゃったON様。
興味しんしんの御様子。




IMG_8813
テスト走行で下り坂にて。
エンジンブレーキの効き具合&エンジンレスポンスの体感。

CIMG8368
TGS様。
御来店ありがとうございました。



CIMG8369
次回、追加のマル秘改造計画
お待ちしております。
