曽根です。


調整式ロアーム。。

フロントタイヤのキャンパーを調整できるパーツです。

P1010887

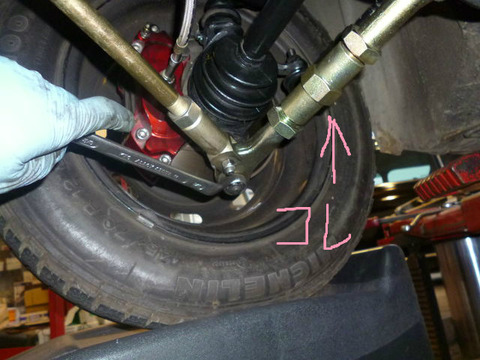

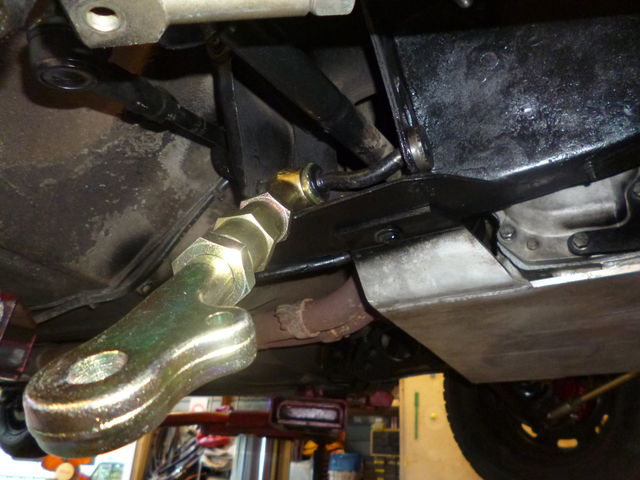

こちら右側のロアームを取り付けてる時の写真


BlogPaint

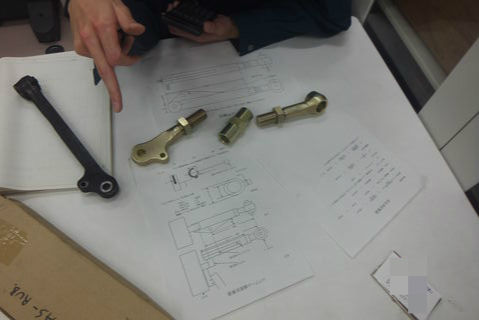

左側のは調整式のテンションロッドで、右側が調整式ロアーム。。

似たような部品ですねぇ。。

ただ、ロッドの類は社外品を付けてそのままでも車検OKですが、

アームの類は社外品を付けた場合には強度検討書が必要になります。。


P1010885

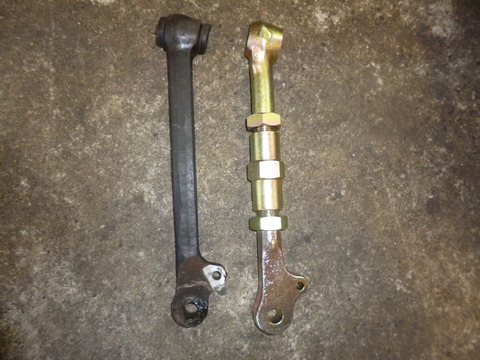

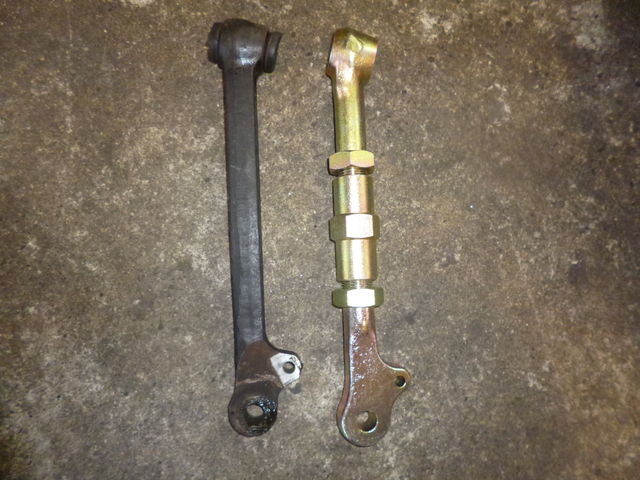

左側がノーマル 右が今回試験しようとしている調整式ロアーム。。

強度の証明をするのに、『ノーマルより強度がある』 という証明方法もあるので

両方を破壊検査してもらって、調整式の方が丈夫でしょ、って言えばいいか・・・

と思い、

DSCF1856

多摩地区にある某試験所に相談に行きました。


BlogPaint

ノーマルのロアームと調整式のロアーム。。

うーん、ノーマルも強そうですねぇ(笑)

そうか、ノーマルの方が強度があると、この証明方法は使えないな・・

DSCF1875

作戦変更。

調整式の方の破壊試験して、『引っ張り強さ』 を出して

力のかかる、ロアボールジョイントとテンションロッドの間の断面強度を数値で出すことにしました。

断面係数やら曲げ応力やら・・・よくわからない言葉が並びます(泣笑)

ただ、ここの試験所は10トンまでの引っ張り試験しかできない・・

とのことで50トンまでの試験ができる本部でやっていただくことになりました。




そして4月15日。。

DSCF2512

50トンまでの引っ張り試験ができる都内某所にロアームを持ってお出かけです。

DSCF2547

ここが入り口。



予約してあるので、そのままスムーズに試験室まで案内されました

DSCF2561

写真OKとのことでしたので、バンバン撮ります。。

DSCF2582

なんでも撮ります。。


試験をしていただくのを私は見てるだけですので・・・

DSCF2610

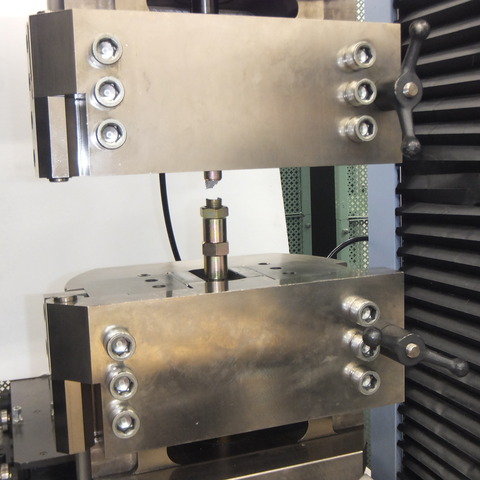

これが50トンまでの引っ張り試験機。。

左奥の方には300トンまでできるもっと大型のヤツもありました。

DSCF2618

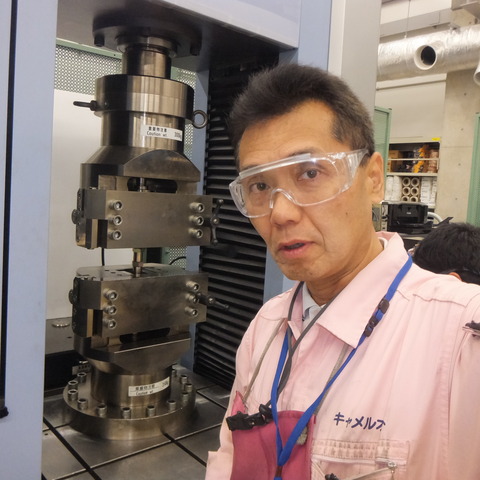

危ないので真正面からは見ちゃだめで、そして保護メガネをかけて斜め横から観察します

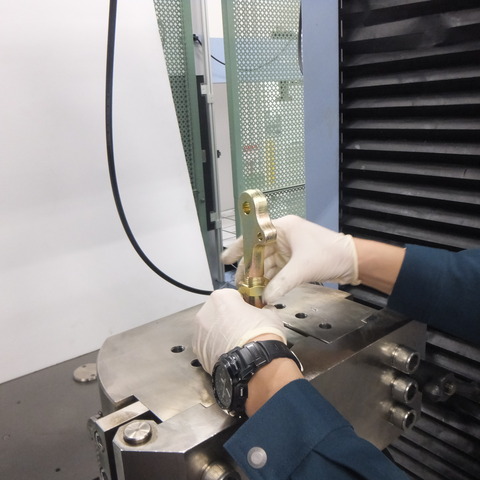

引っ張り試験機に取り付けてからの実況ビデオです。



切れる瞬間の大きな音で驚きました。。。


DSCF2627

かなり力持ちの試験機です・・(笑)

DSCF2628

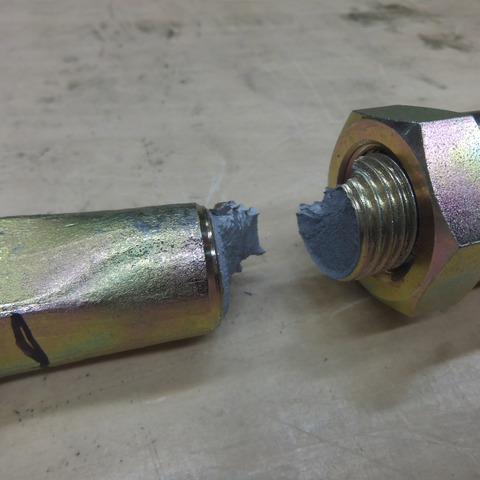

ボルトVSナットの下馬評どおりボルトの負けです。

このロアームの一番弱いところがココですね。

DSCF2629

破断面。。 見事に引き裂かれました。






で、陸運局に出す正式な写真を撮っておきます。

DSCF2605

この調整式ロアームをですな

DSCF2606

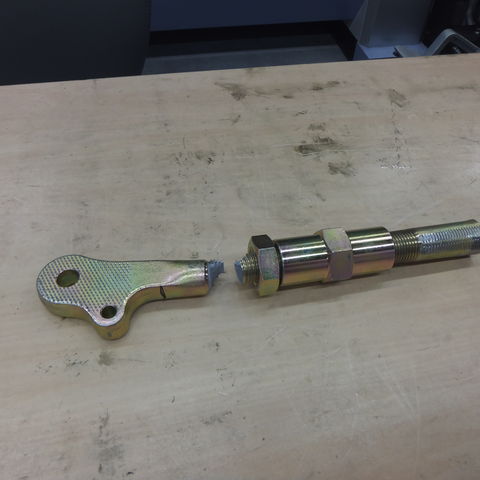

こうして噛んで、引っ張るとですねぇ

Dscf2635b

ポキッと折れちゃったんですよ。。。。

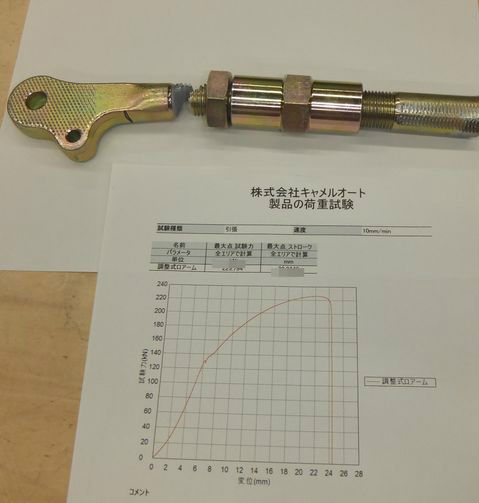

だから、これくらいの力で壊れちゃいます。。っていうグラフ

BlogPaint


まじめなところは、破壊された時の強さを断面積で割って単位面積当たりの引っ張り強さを出して、

最終的に力のかかる断面の破壊安全率を計算して強度検討書を作成ができます。。。




左右のキャンバーの調整ができるので、取り付けたかったけど車検が面倒であきらめてた方、

これで、調整式ロアームを付けたままで車検通るようになります。。。。





☆ 公認申請は、1台ごとに強度検討書などの書類作成します。

受理されれば日本全国の陸運局で公認車検取れます。

八王子陸運局での公認書類申請代行・・・・3万円で承ります。





クラシックMINI専門店 キャメルオート
          http://camel-auto.co.jp/ TEL.0120-810-002
