( ´ー`)ゞ ハイッ! ピンクの石川です。

昨日めでたくご納車したGTO様から石川携帯にTELが入りました。

「ギアが入らなくなっちゃったんだけどどうしたらいい?」

どうも話を聞く限りクラッチが切れていない??
とにかくどうにかしてキャメルへ運ばなくては!

っと言う事で自動車保険のロードサービスで運んでもらう事になりました。


BlogPaint

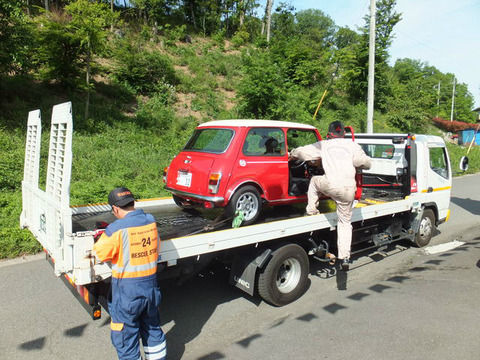

15時キャメルへ到着。
市川さんが心配でかけよります。


BlogPaint


乗り込んで。


BlogPaint

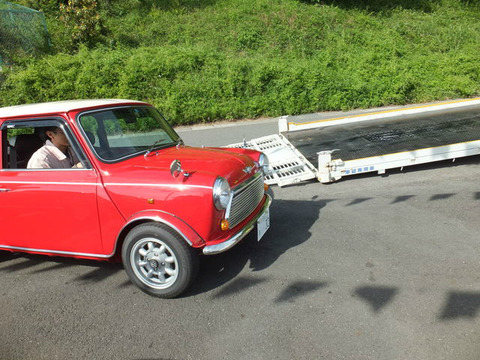

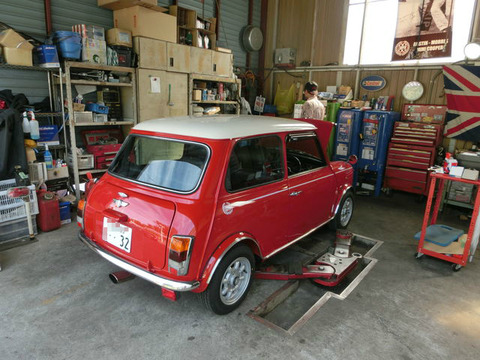

まずはピットまで運びます。


BlogPaint


これから現状把握と原因究明です。


CIMG7412


その頃GTO様八王子へ到着。


CIMG7413


実はリムジンに乗るのは初めてだったGTO様
記念撮影です^^


CIMG7415


GTO様にクラッチが切れなくなった時の状況をヒアリング。


BlogPaint


ご納車したばかりで申し訳ございません。
お預かりしますm(__)m


CIMG7419


お帰りの前にワンちゃんの水分補給。


CIMG7420


進捗状況はブログに追記しますので是非ご覧下さい。


20140519s
曽根です。

GTO様、納車したばかりのトラブルでご心配おかけして申し訳ございません。

このMINIは通常の納車整備はもちろんですが、クラッチに関しては 油圧系の部品、機械的な部品すべてを交換させていただいてましたが、クラッチ本体側でのトラブルのようです。

早急に分解して修理しますのでお待ちください。


5月19日
追記分です。
整備担当市川です。

この度は、
納車早々、トラブルで御迷惑おかけし
誠に申し訳ございません。

途中経過ですが報告をさせていただきます。


IMG_3711
クラッチ本体を分解していきます。



IMG_3712

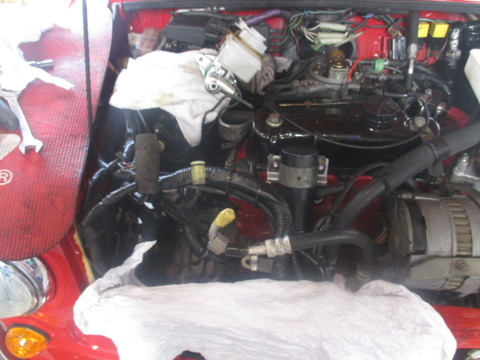

補機を外していきます。


IMG_3717


カバーケースを外すとやっと本体が見えます。
クラッチカバーとフライホイールです。
センターのスラストスリーブがダイヤフラムスプリングを押し込み
クラッチの断接を行います。
クラッチディスクは圧着されてフライホイールと一体となったり
開放されてフリーで回転したりします。
ここまでは異常なしです。



IMG_3720
さらに、クラッチとフライホイール一式を取り外します。

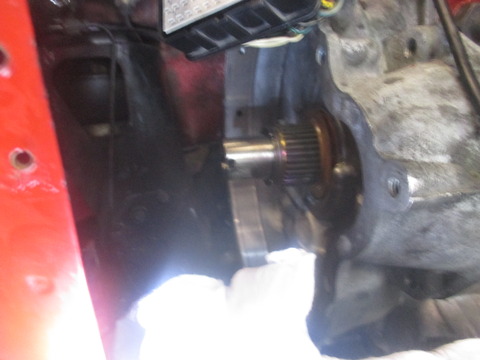

見えてきたのは、プライマリーギヤです。
本来は手で回る筈なのですが、固着しています。



BlogPaint

プライマリギヤのスプラインとクラッチディスクは嵌合し一体となります。
プライマリー本体はクランクシャフトに挿入されます。
内側のブッシュはクランクシャフトとはクリアランスがありオイルでフローティ
ングされます。

本来は、プライマリ&クラッチディスクは、クランクシャフトとはフリーで別体
で回るはずですがクランクと固着して一体となった為、クラッチが切れなくな
ってしまったようです。

BlogPaint
クリアランスが過大だと隙間からオイル漏れを起こします。
少なすぎると焼付きを起こします。

ミニにおいては、
走行が多くなると摩耗してクリアランスが増えてオイル漏れを起こしやすくなります。
クラッチ修理やオーバーホールでは、エンジンオイル漏れ予防の為、
クラッチシールと必要であればプライマリーギヤ、ブッシュ交換を行っております。

今回のGTO様の納車整備においても、大事をとって
プライマリーギヤのブッシュ打ち替え内径加工、オーバーホールを行いました。
その結果、クリアランス不良オイル潤滑不良となり焼付いてしまったもの
と推測されます。

以上、途中経過ですが早急に部品を手配して引き続き修理を行って参ります。
御不便おかけしますが、ご了承ください。


5月20日分

IMG_3763
プライマリーギヤを比べてみます。


IMG_3761

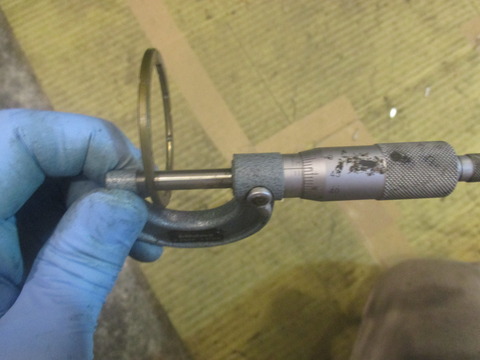

スラストのクリアランスを測定して


IMG_3762
調整シムを選択します。


5月22日作業分

BlogPaint

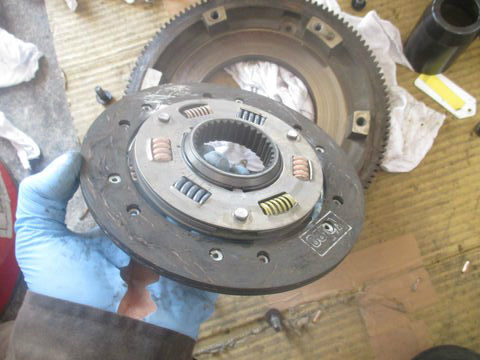

クラッチも分解して
ディスクも点検します。
異常ないので清掃して組み付けます。

IMG_3774

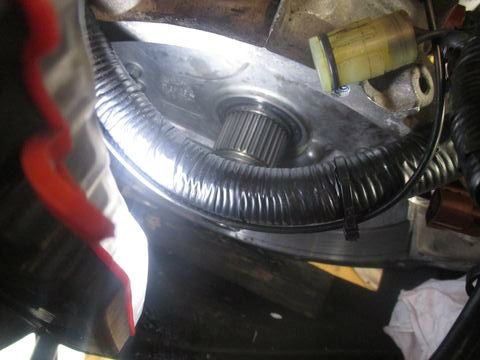

プライマリーギヤを取付ます。


BlogPaint
新しいオイルシールを組み込みます。


IMG_3783
センターナットをトルクレンチで締め付け、
ワッシャーを起こして緩み止めします。


IMG_3789

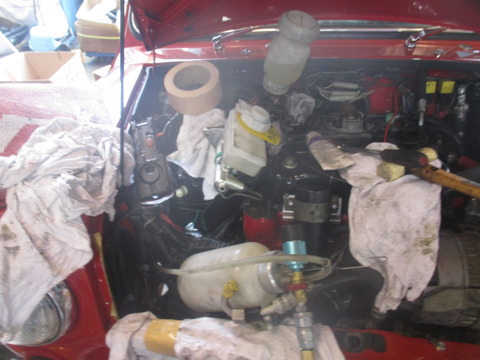

クラッチフルードのエア抜きをして
プランジャーの遊び調整を行います。


IMG_3791
試乗をします。
異常ありませんが
引き続き、長めに試乗を行う予定です。

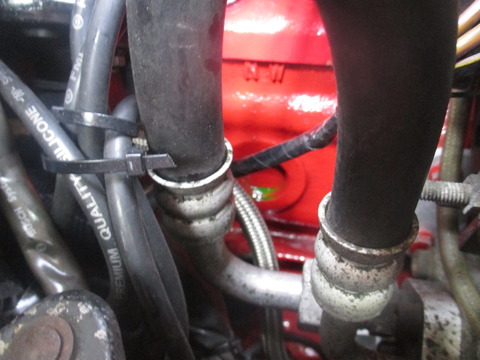

BlogPaint
クーラーコンデンサーを積み込みます。


IMG_3803
エンジンオイルとエレメントも交換しましょう。


IMG_3805

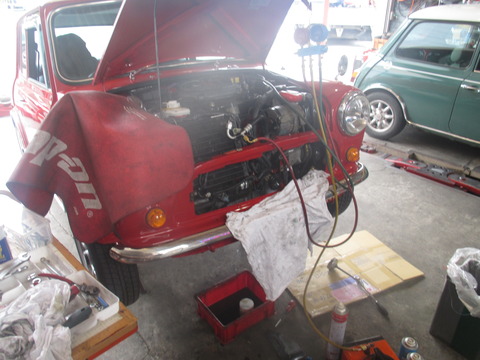

真空引きをして
ガスチャージをします。
もう少し、試乗させてください。


5月24日追記分


IMG_3877

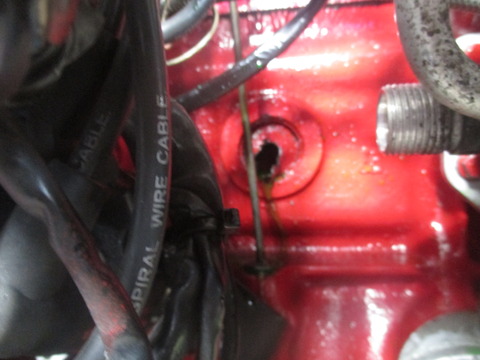

最終チェックで
フリーズプラグから水漏れがありました。


IMG_3882
プラグを打ち替えます。

IMG_3886
取付面を仕上げます。

IMG_3889

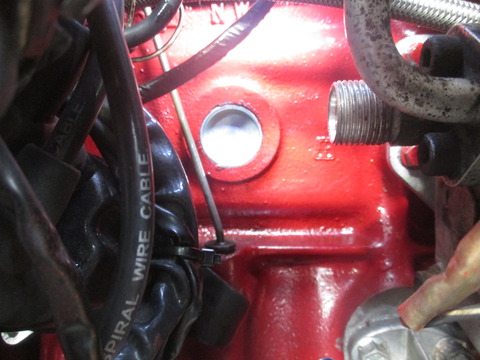

新しいプラグを打ち込んで完了です。

IMG_3890
外したプラグです。
裏面はかなり錆びております。
もうしばらくお待ちくださいませ。



5月25日
追記分です。

IMG_3894
テスト走行を行って水温を上げて行きます。

IMG_3895
水漏れはありません。

IMG_3896

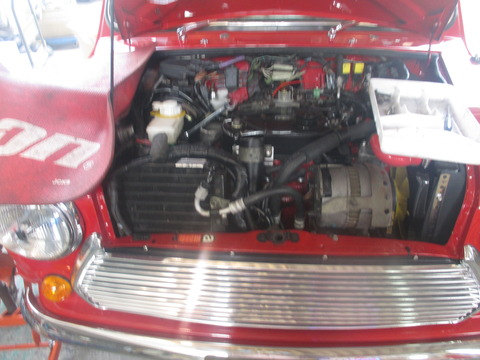

部品を組み付けて
完成です。


5月31日
追記分です。


IMG_4266

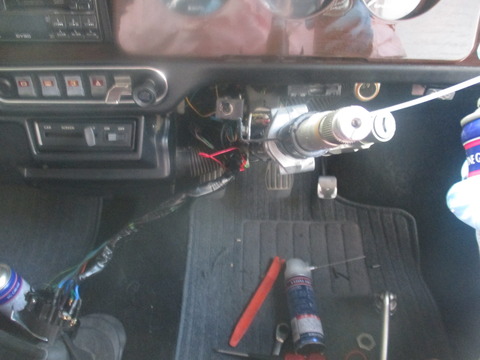

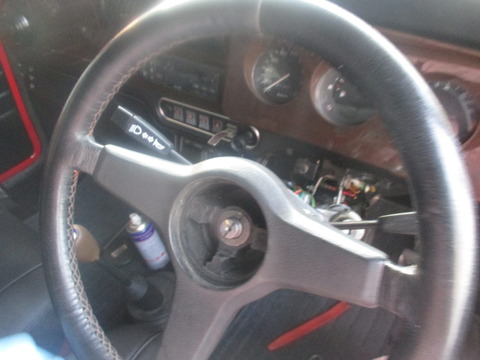

ステアリングを切ると
キュッキュッと異音がします。

IMG_4267

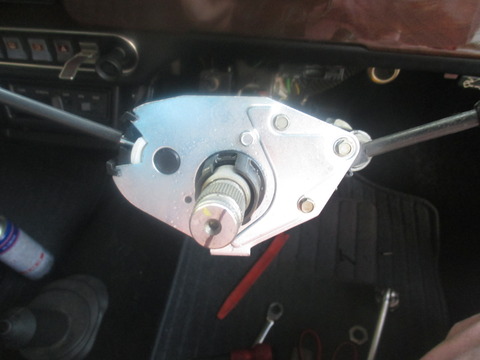

レバースイッチのあたりのようです。

IMG_4268
コラムシャフトを調整し給油して
音が出なくなりました。


☆■■■☆  5/31 追記。 ☆■■■☆

GTO様ご来店ですヽ( ´ー`)ノ


CIMG8566


お母様もお仕事から休む暇もなくご来店です。^^


CIMG8572


メカ市川さんから今回の原因のご説明中。


CIMG8573


今日から1000km or 3ヶ月で最初のオイル交換です。
忘れずにご来店してください。

ありがとうございました~ヽ( ´ー`)ノ
