曽根です。

突然前にも後ろにも動かなくなってしまったTGS様のオートマを、

壊れない安心オートマへオーバーホール修理です。

『こわれない・・・』 という名前を付けたのは、壊れてしまうリビルトオートマも現実に存在するからです。

TGS様も1年半前にリビルトオートマに交換されたそうです。


DSCF0809

調理台に乗せられたTGS様のオートマです。。。


安心オートマは、オリジナルブレーキバンド、オリジナルクラッチ板、

オイルシール、Oリングなどの消耗品は新品に交換ですが、

その他の部品は新品供給が無いので分解点検で再使用できないと判断したものは

点検された中古良品への交換でほぼ均一な品質に仕上げていきます。

なので、分解点検による現状確認が大変重要です。


DSCF0866

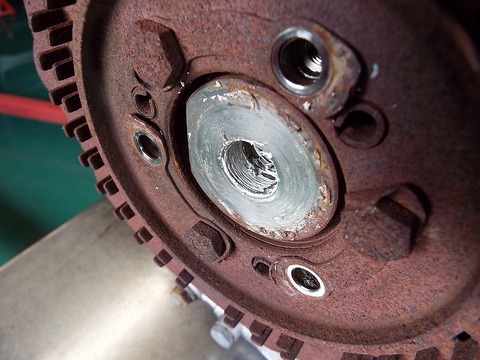

ロックボルトに液体パッキンが使用されていたので過去に何か不具合があったと思われます。

DSCF0867

DSCF0873

インプットシャフトのスラストワッシャーが無かったようです。

DSCF0878

オートマの前面のパネルを外したところ。

DSCF0879

削れた摩擦材のカスがかなり大量に溜まってました・・・・。

DSCF0880

ブレーキバンドのレバーは3本ともにかなり大きなクリアランスができてしまってました。

バンドとギヤドラムが削れてしまってることが予想されます。

これはバックのバンド。 安心オートマは5mm程のクリアランスに調整されるところです。

DSCF0881

3速のバンド。  完成後のクリアランスは1mmになります。

DSCF0882

2速バンド、 ここも1mmに調整されます。


DSCF0889

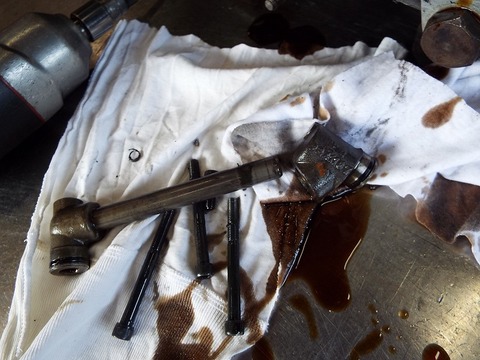

オイルポンプからATケースへオイルを送るデリバリーパイプのOリングが効いてませんでした。

重要な油圧がまずここで漏れてました・・・。

DSCF0892

ポンプの固定ボルトに液体ガスケットが使用されてました。

漏れがあったのでしょうか。

DSCF0900

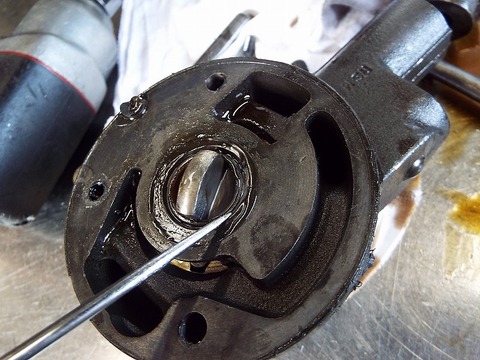

ポンプのドライブにも液体ガスケット入り込んでますね。。。

バルブボディに液体ガスケットが入り込むと誤動作の原因になり危険なので、液体ガスケットの使用には細心の注意が必要です。

DSCF0901

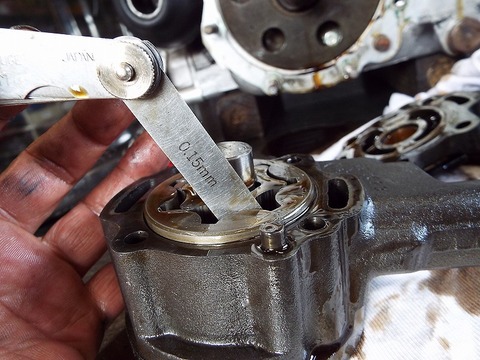

オイルポンプのクリアランスは0.15mm以上でしたので使用限界を超えてます。

ポンプは新品が無いので、クリアランス0.1mm以下の中古良品に交換です。






ヘッドを分解することでカムシャフトも抜けるし、チェックできる項目がだいぶ増えるので

今回TGS様は、ヘッドオーバーホールもチョイスされました。

DSCF0925

水路のプラグは錆びてドライバーでつつけば穴が開きそうでした。。

きれいになるので安心してください。。

DSCF0926

こっちのプラグも危なかったですね。

DSCF0933


DSCF0934

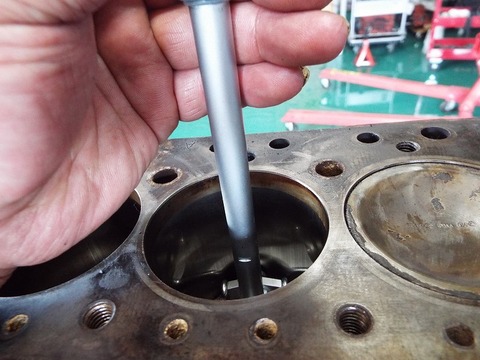

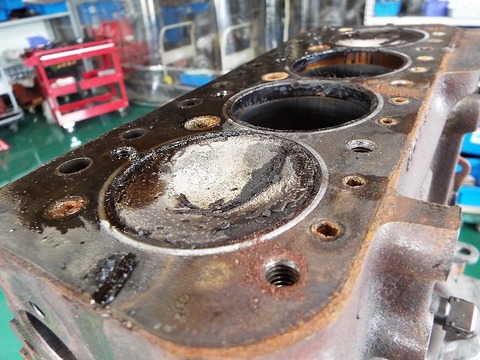

シリンダーの測定

DSCF0941

DSCF0942

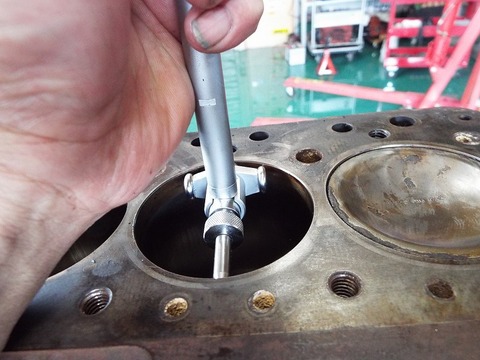

下部で3/100でした。

ピストンリングは交換しましょう。

DSCF0944

ブロックの歪はありません。

DSCF0946

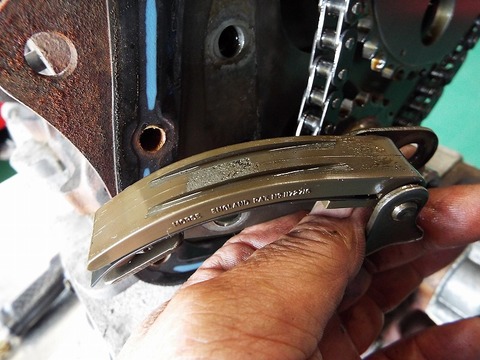

チェーンテンショナーの擦れ具合からみると10万キロ近く・・って感じですね。





ここからいよいよエンジンと分離してオートマの内部点検です。

DSCF0949

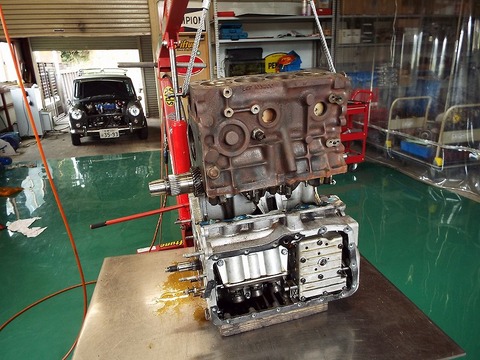

分離されました。




パワートレインを取り出して点検。

DSCF0955

フォワードクラッチ エンドプレート破損してます。。交換です。

おそらく前進でジャダーが出ていたと思われます。





パワートレインはすべて再使用できないほど削れてました。

新品パーツの供給が無いので、完全分解して点検された中古良品を使用することになりますが、

MINI全体から考えても、このような重要な部品を廃棄処分しなくてはいけないのはつらいことです。

DSCF0961 - コピー

3速ドラム

DSCF0970 - コピー

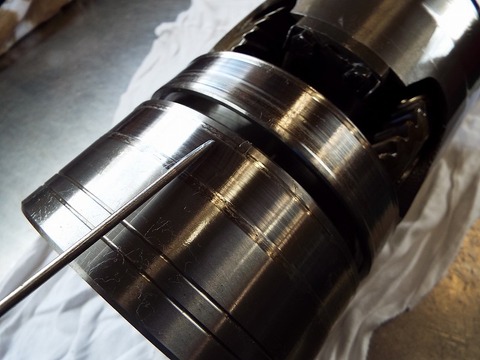

127mmでなければいけません。 0.9mm近く陥没してました。

ブレーキバンドで締め付けて、ギヤトラムが削れてしまう・・ということは本来ありえません。

安心オートマで使用する摩擦材ではこのようなことは全く起こりません。

DSCF0962 - コピー

2速ドラム

DSCF0964 - コピー

ギヤキャリア。 締めることでバックに入ります。

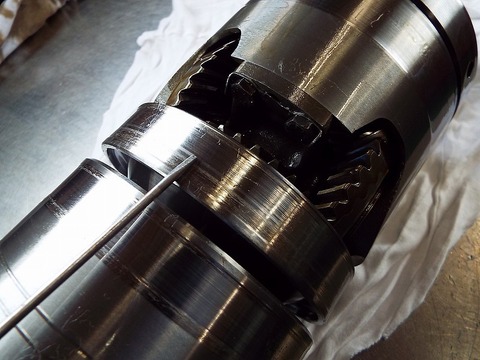

今回、前にも後ろにも動かなくなってしまったのはこの中に2つあるベベルギヤ両方が剥離破損したためです。



空回りしてしまうベベルギヤをご覧ください。



前進中にバックに入れたりすることで破損しやすくなりますが、

今回はベベルギヤの補強溶接も原因かと思われます。

安心オートマでは、完全分解による点検は行いますが他のギヤとの組み換えや加工は行いません。

破損の場合はアッセンブリーでの中古良品との交換で対応します。

今回は、使用できない部品が多数出ることが予想されたので、1基部品取りのATを用意しました。






DSCF0978 - コピー

ブレーキバンドの摩擦材がすり減り、金属部分がドラムに当たっていたようです。

もちろん、摩擦材の材質にもよりますが、油圧漏れでブレーキバンドが絞められないと余計にすり減ります。

安心オートマは、徹底した油圧確保と高品質な摩擦材でほとんどすり減らないようになります。

ブレーキバンドの摩擦材は新品でも1mmの厚みしかないですので 本来擦り減る構造ではありません。


DSCF0980 - コピー

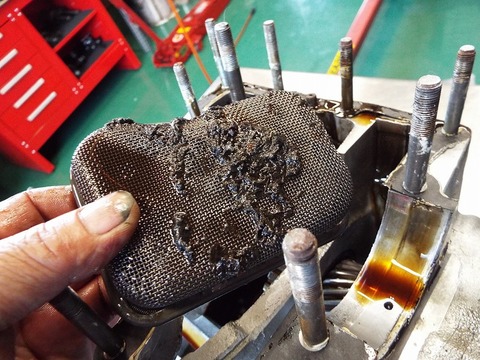

ストレーナーのメッシュにもたくさんのカスが詰ってました。




エンジンをひっくり返して

DSCF0998

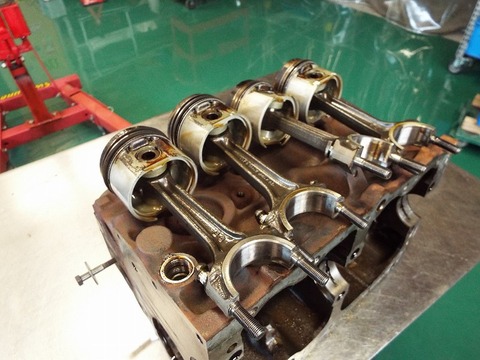

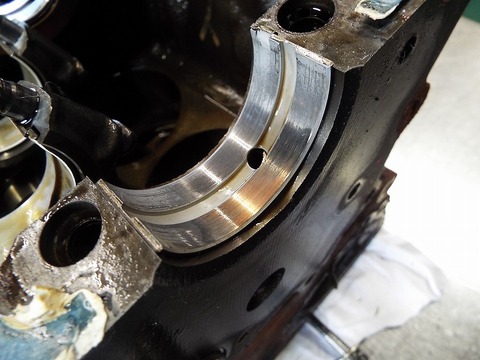

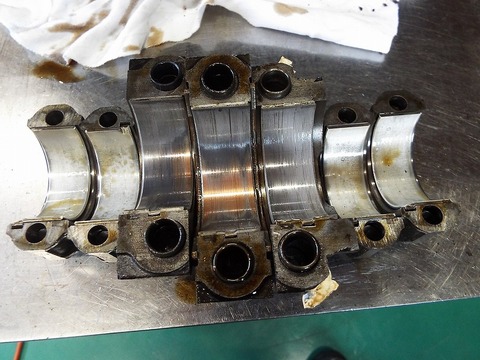

親子メタルのチェックと交換です。

DSCF0999

オートマのクランクは真っ直ぐに回ってないのですね。

DSCF1006

メタルの減り方には特徴があります。

オートマの油圧管理にエンジン側のメタル交換が必須な理由は

『ワークスATのオートマ修理 一心同体のエンジンも分解』 をご覧ください


DSCF1011

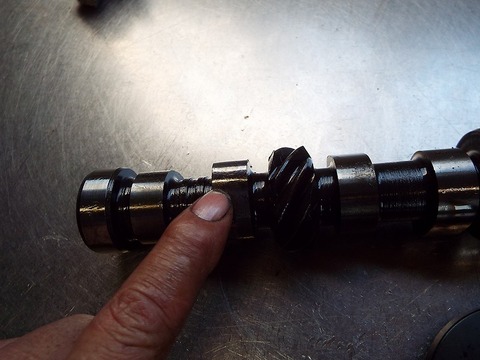

4番のインテイクのカム山だけがすり減ってました・・。

DSCF1014

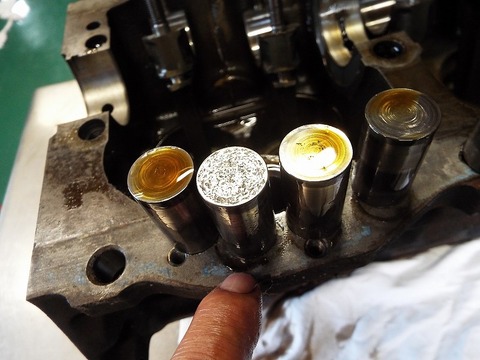

バルブリフターもひとつだけ大荒れ。。 潤滑に問題があったのでしょうか。

DSCF1717

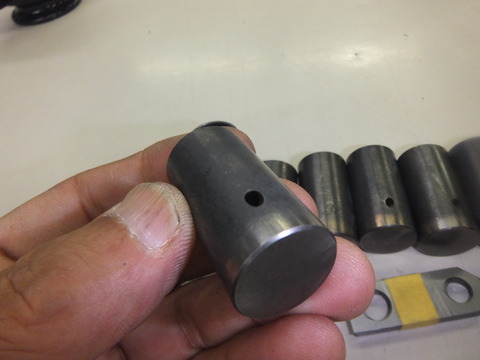

今回は、オイルホール付のMEDの軽量バルブリフターを奢ります


DSCF1017


このように、現状を把握して使用できる部品とできない部品を、

整備書以上の基準で選別していきます。


そして組み付け&作動テスト編に続きます。。
