( ´ー‘)ゞ ハイッ! メカではありませんよ?の石川です。


今朝MYU様からお電話。
「急にエンジン止まっちゃってJAFに来てもらったんだけど~」

お話を聞くとヒューズが切れているとの事。
切れた原因も調べないと怖いのでそのまま運んで貰うことに。。。

6月に車検終わったばかりなのになぁ・・・(・_・;)


IMG_7739

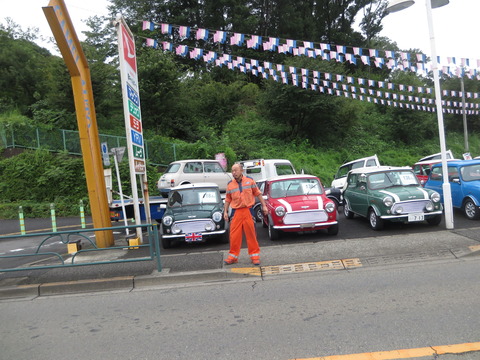

我らがJAFマン登場。


IMG_7740


早速第一駐車場へ降ろしてもらいます^^


BlogPaint


まだまだピット作業が立て込んでいるのでまずは切れたヒューズの確認。


CIMG0101


・・・何だか嫌な予感もしなくはありませんね

9月11日
追記分です。



CIMG0739
う~ん、
原因は何だろう?
マスター、トラブルシューティング開始です。

CIMG0740
切れたヒューズを見つめ
途方に暮れるマスター。

ヒューズが緑だから
緑の人、呼べばいいのに。

CIMG0741

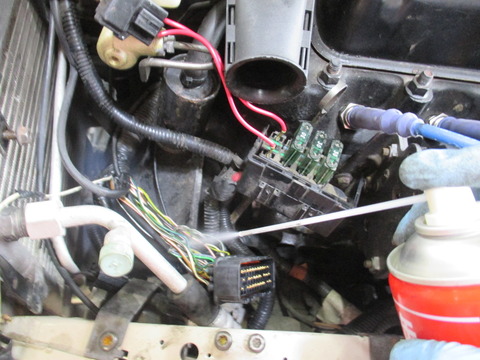

ヒューズチェッカーで点検開始です。

IMG_8535

エンジン始動したのですが
数十メートルで、再びエンスト。

とりあえず、ヒューズをいれればエンジンかかるけど
エンジン不調で、走行すると、なんかの拍子に
ヒューズ切れ。という症状です。

BlogPaint

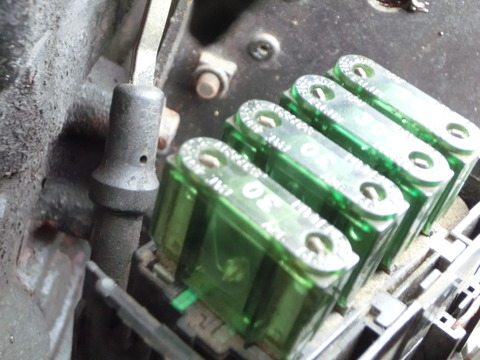

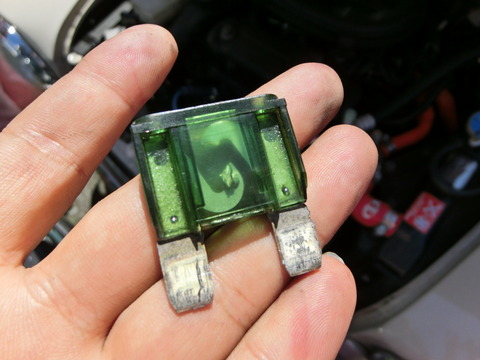

溶断されたヒューズです。
ショートのようです。

こうなったら、
霊感、ヤマ勘、第六感で
いっちゃいますか?

そんなんで、いいの?

ヤマ勘、やま、やま・・・、
そうだ、やまだメカ兄貴に聞いてみよう。



CIMG0749
山田メカ兄貴の
アドバイスで
がぜん
やる気の出てきたマスター。

CIMG0750
ヨオッシャ~、
二分で解決。

二時間じゃなくて?


CIMG0757
最近はやりの
PTCヒーターいっときますか。
怪しいもんね。


CIMG0758
PTCって

P・・・ピンク
T・・・ツナギ
C・・・キャメル

って、そうか、そういう意味だったのね。

じっと、PTCリレーを見つめるマスター。

PTCリレーを抜いて
PTCの縁を切って消去法で点検実施です。



IMG_8534

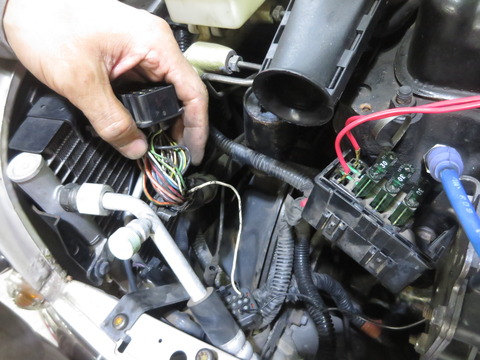

つぎは
メインリレーの点検です。
カプラーの焼け具合をチェック。


IMG_8533

目視点検異常なし。
でも、リレーの中身までは
わからなので代替法で、

IMG_8541

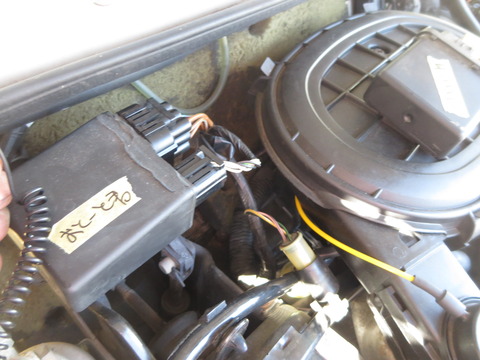

念のため、
おとーと号のリレーを借りて実験。


IMG_8544
あちこち、いじっているうちに
エンジンは始動するようになったのですけど、
とても調子わるい状態です。
点火系統に異常ありそうです。

リレーを元に戻しても
同じ症状なので、リレーでは
なさそう。


IMG_8547
テスターにて
点火チェック。
4番はOKです。


BlogPaint

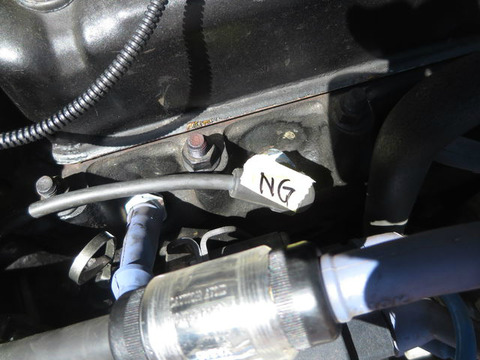

2番がNGです。
97以降は同時点火なので、



CIMG0752
犯人は、これでしょ~。
と、イグニッションコイルを指差すマスター。


IMG_8554
新品を簡易取付。

CIMG0755
イグニッションON。
ズバババ・・・・。
変わらず?


IMG_8556
イグニッションコイルを付け替えたのに
変わらない?

こうなったら、
第六感でだめなら
第七感だしちゃうもんね。


IMG_8563

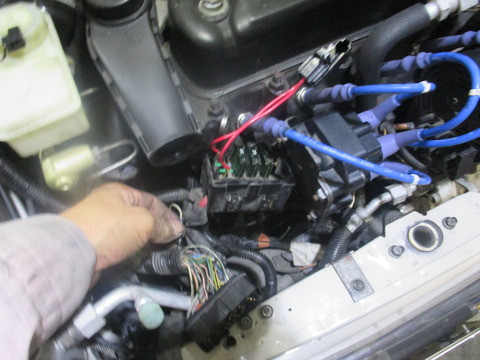

ECUのハーネスを揺すると
エンスト発生。
ここか?


IMG_8566

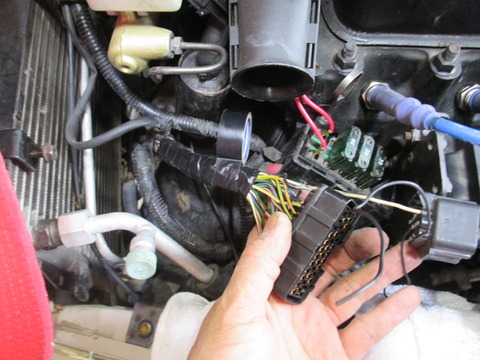

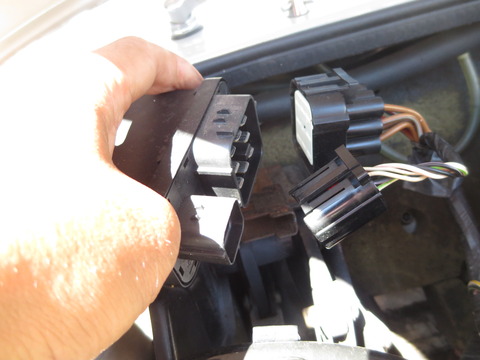

ECUを外して
カプラーとハーネスの点検。


IMG_8589

SPI 97以降のECUは
2カプラーオンです。
ちいさい方のカプラーはイグナイター点火系統です。たぶん。


IMG_8587
イグナイターの配線の被膜が
接触して破れています。
ここでショートしていたようです。

さすが第七感。


IMG_0699
簡易修理で動作チェックします。


IMG_0700
しかし、エンジン不調。
2発飛ばない感じは
かわらず。
なんで?

IMG_0701
さらに、
新品コイルにつけ替えると
快調になりました。
いやはや、
イグニッションコイルもNGだったようです。


IMG_8557
スパークプラグも点検しました。

コンディションが良くないので、

IMG_8558

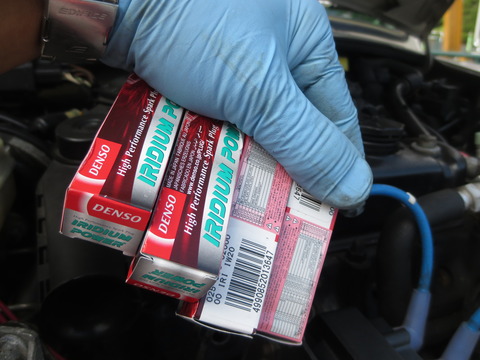

交換するならば
点火の強く確実な

イリジウムプラグをお勧めいたします。

9月13日追記分です。




IMG_8560

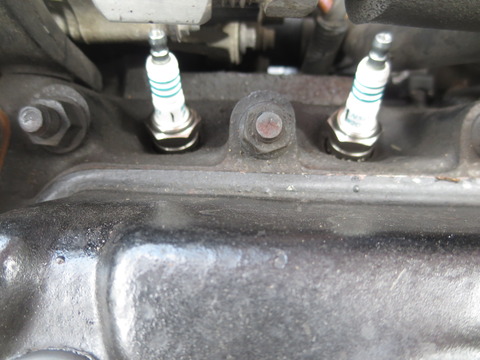

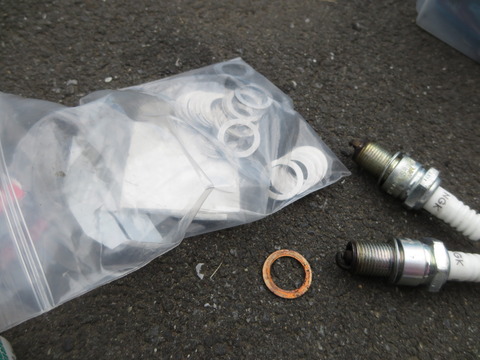

ワッシャーで締め回転を調整して
プラグインデクシング実施です。

IMG_8561
吸気バルブに向うようにセッティングです。


IMG_0798
配線を良く洗浄して、
他にキズが無いか点検します。


IMG_8591
他に無いようなので、
ハンダ付けして修理します。

IMG_0802


IMG_0803

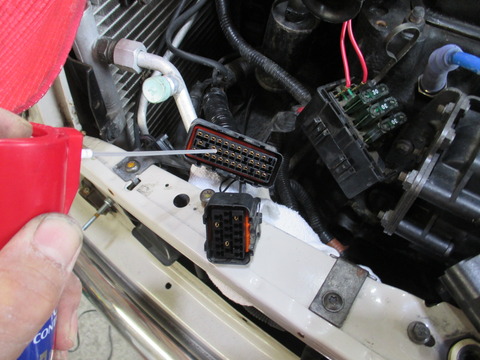

車両側のECUカプラーの清掃です。

BlogPaint
ECU側の端子も掃除しておきます。

IMG_0806

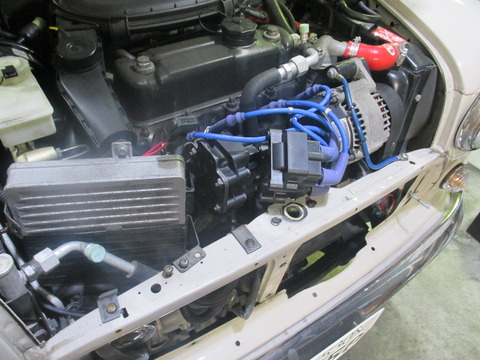

イグニッションコイルを
新品交換させて頂きます。

IMG_0855
プラグコードの導通も念のため
測定しておきます。
4本とも基準値内でした。


IMG_0869

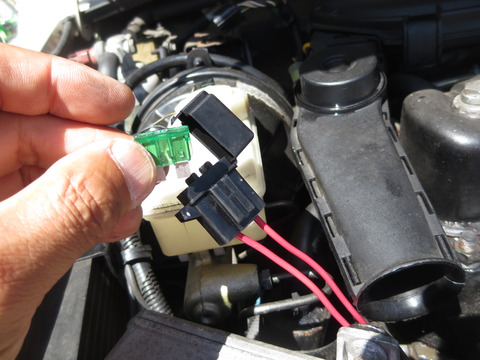

マキシヒューズを
取付けます。

IMG_0870
バキュームパイプが一箇所外れていたので
交換させて頂きます。

IMG_0871
バッテリーからの常時電源の分岐点の配線が怪しい。

IMG_0872
接触良くなさそうです。


IMG_0873
ついでなんで、
端子交換と接点復活させておきます。

IMG_0875

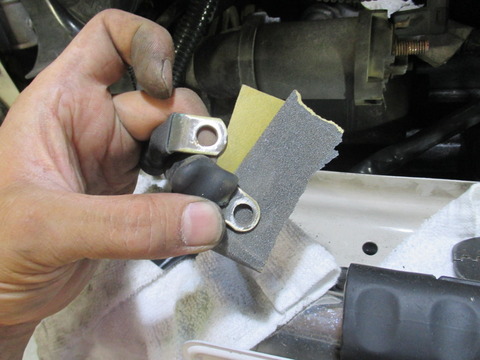

他のプラス線端子も良く磨いて導通を復活させておきます。
ミニや旧車の場合、こういうとこが、意外に大事なんです。

IMG_0877

グロメットで接触を防止して、

BlogPaint

修理完了です。


IMG_0857

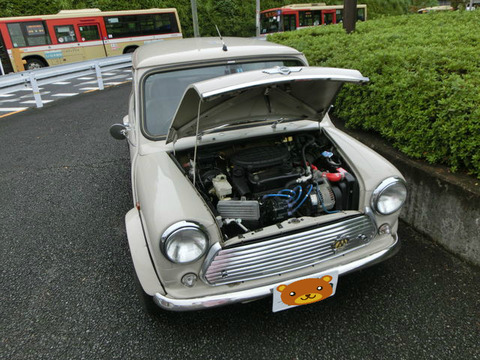

試乗に向います。


IMG_0860

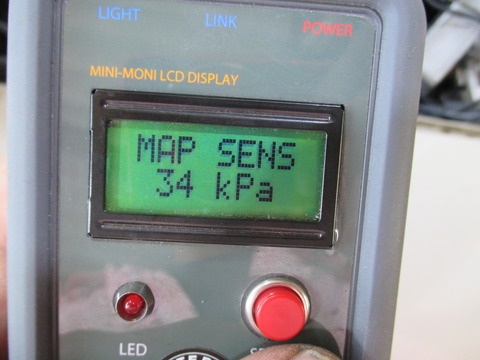

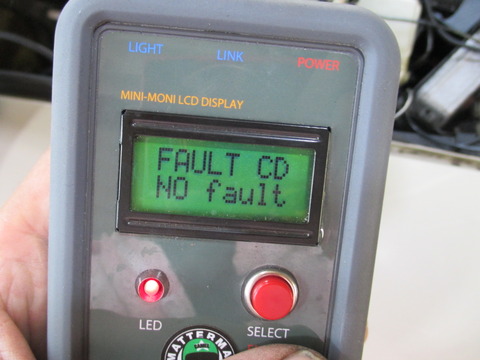

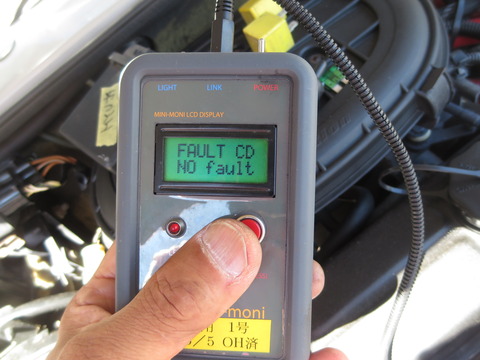

ミニモニは
ノウフォルトで故障コードありません。

IMG_0863
IMG_0864
IMG_0865
IMG_0866
IMG_0867
IMG_0868

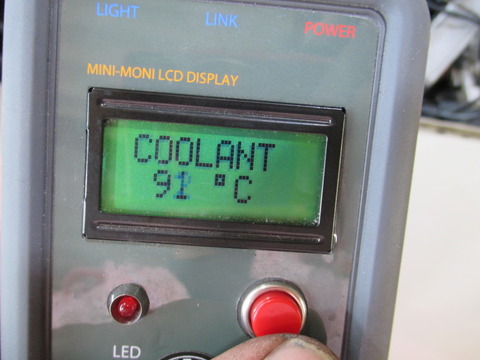

他のデータも
基準値以内で良好です。


IMG_0883

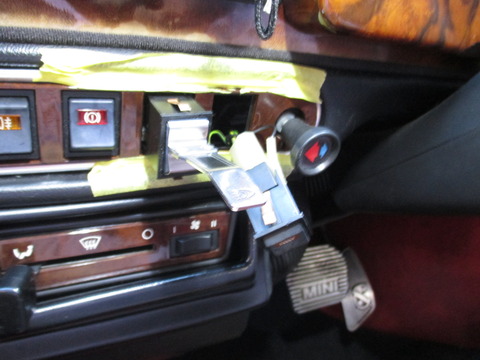

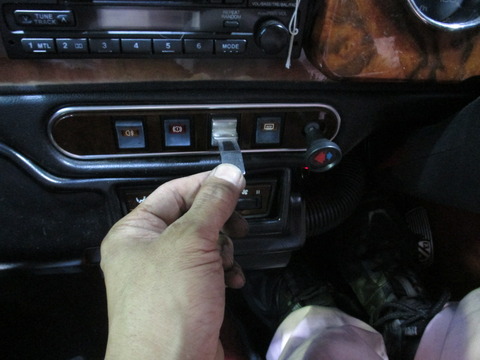

ハザードスイッチは
延長レバーのためか、作動不良です。


IMG_1169
修理の御依頼で交換です。
延長は外しました。


☆■☆  9/14 ピンクの石川 追記。 ☆■☆


BlogPaint


水洗いして綺麗になりました^^
ご来店お待ちしております♪


☆■☆  9/19 ピンクの石川 追記。 ☆■☆


CIMG1187


MYU様ご来店ですヽ( ´ー`)ノ
今日は珍しく良い天気ですね。


CIMG1190


もう半月以上離れていたので嬉しくて仕方が有りません。
マスターが持っているのは今まで無かった97y~用のハーモニックバランサー・プーリー
「いつかミーコ号にも付けたいな♪」とMYU様(*´ー`*)

余計な振動など抑えられてとってもスムーズになると巷で噂ですよ♪

ありがとうございました~ヽ( ´ー`)ノ
