曽根です。


99年式クーパーのオートマ  走行84000㎞

IIJ様が乗り始める以前に、オートマは分解された形跡ありましたね。

おそらく10年以上前のことだと思います。

CIMG4736

今回の症状は、バックで滑ってしまう・・・です。

しかし、来店時はバックできてしまいましたが、ストールテストでは大きな振動のジャダーが発生。

滑ったり、滑らなかったりのリバースは 果たしてどこに問題があったのか。。


お預かりから納車までの、キャメルでの作業編は こちらです・・・・・・



~*~*~*~*~*~*~*~*~*~*~*~*~


では、ここからは九州佐賀からの報告です。


DSCF6045

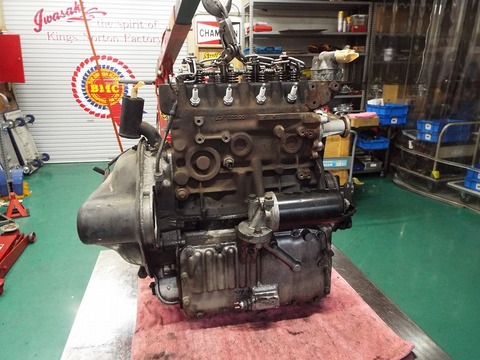

いつものように、エンジンは洗浄されることなく九州に送られてきます。

オイル漏れ箇所を見ながら、今までのメンテナンス状況を推測するためでもあります。


DSCF6046

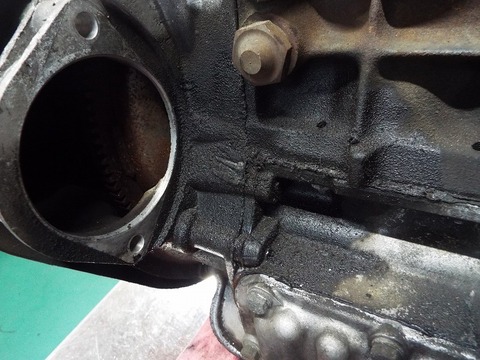

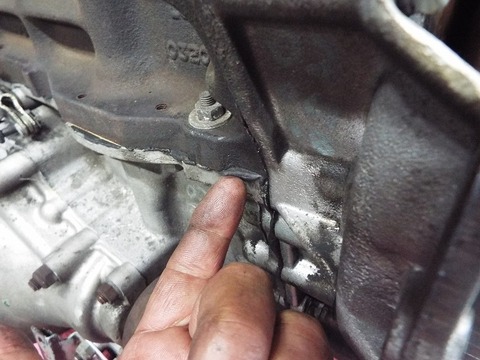

コンバーターシール

DSCF6048

タイミングカバー

DSCF6049

スピードメーターアウトプット、

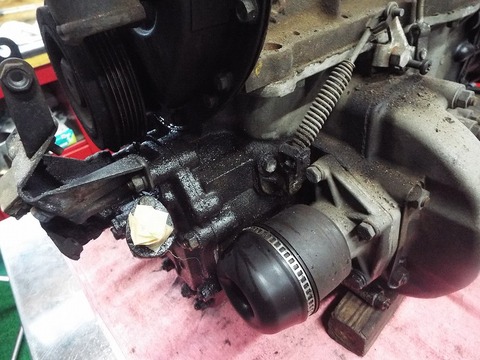

キックダウンスイッチ など定番の場所からの漏れです。

最後のキックダウンからの漏れには、キャメルスペシャルの対策品で対処します。



DSCF6054

DSCF6055

DSCF6056

キャメルオートに入庫時のチェックにもありましたが、

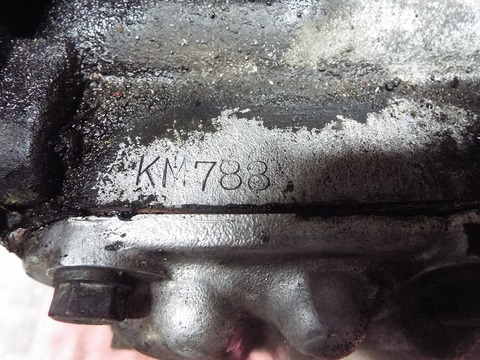

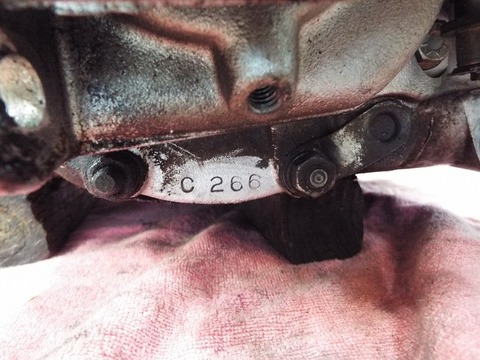

ミッションケース、デフケースの打刻番号から過去のオーバーホール歴がうかがえます。


DSCF6066

DSCF6067

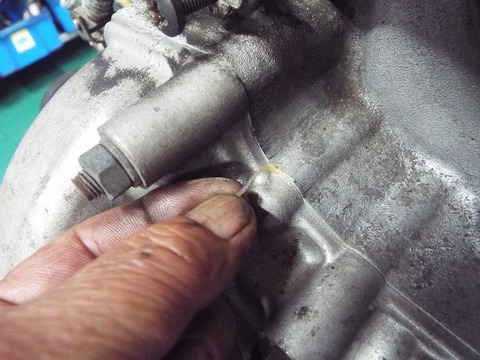

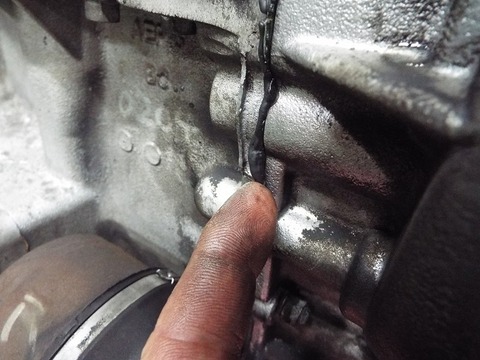

使用している液体パッキンの種類と入れ方が場所によって違います

DSCF6068

オートマ修理とエンジンとの組み付け工場は別のようですね。

DSCF6060

分解開始です。


DSCF6072

たっぷり使いすぎの液体パッキンは分解洗浄の仕事が大変なのです・・・・・。


DSCF6071

ブローバイパイプ内のメッシュの詰まりはオイル漏れを助長します。

予想通り詰まってたので洗浄しておきます。

DSCF6065

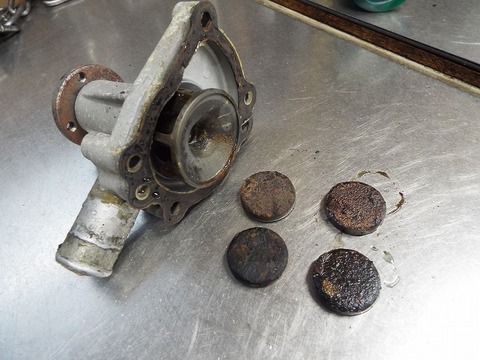

ウォーターポンプ と コアプラグ

冷却水の汚れ具合がわかります。

ここで、洗浄室に移されて高圧洗浄により水路の汚れを洗い落とされます。


DSCF6073

コンバーターハウジングケース外れました。


DSCF6078

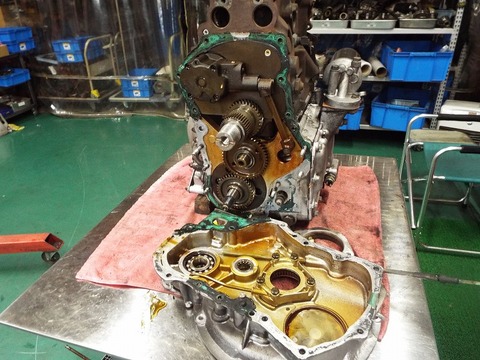

フロントパネルを外しましたが、やはり液体パッキンがタップリ。。。

パッキンが千切れると中に落っこちるので、少なめに使うのがいいですねー。


DSCF6079

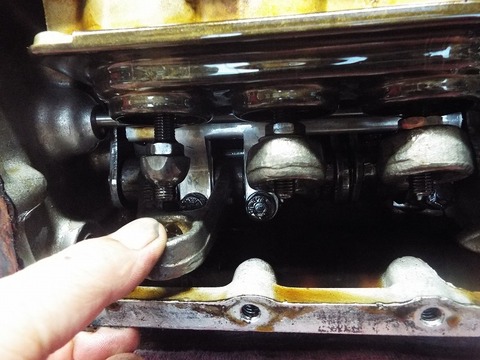

リバースバンドの動き代はかなり大きいので摩擦材の消耗が考えられます。


DSCF6080

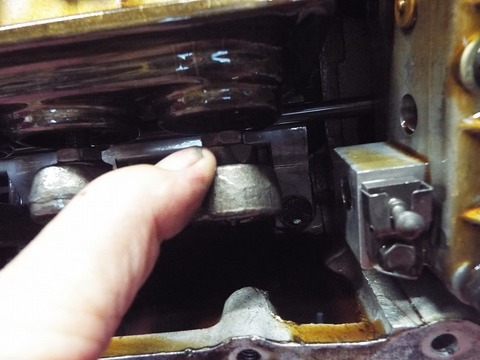

3速バンドの消耗は少なそうです。

DSCF6081

2速バンドもいいですね。

DSCF6083

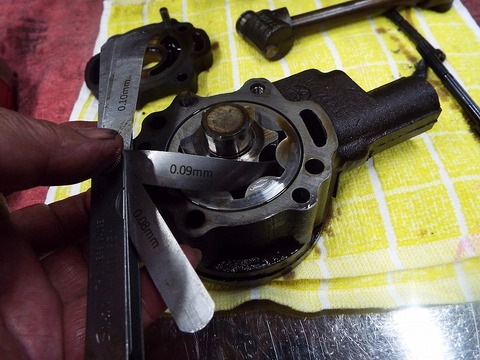

油圧の元 オイルポンプのクリアランスは0.09mm

サービスマニュアルの基準は0.15mm

安心オートマの基準は0.1mm

このオイルポンプはそのまま使えますね。

DSCF6086

プライマリースラストは広がりすぎです。

ここは安心オートマ基準 0.1mmです。


DSCF6092

バルブの密閉度もOK。


DSCF6097

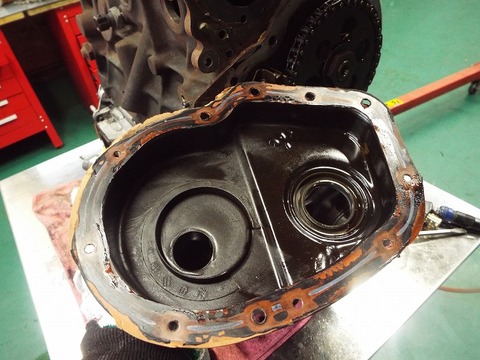

タイミングカバーも脱着の形跡ありですね。


DSCF6100

ここでエンジンとオートマを切り離します。

DSCF6101

ハウジングの内壁のタールっぽい色は鉱物油を使ってたっぽいです。


DSCF6106

リバースのブレーキバンドが当たるところに少しキズが入ってましたがこのくらいならそのまま使えます。

DSCF6107

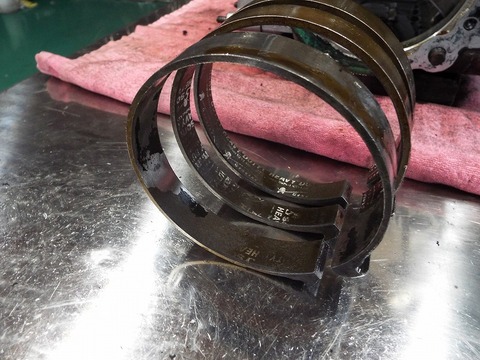

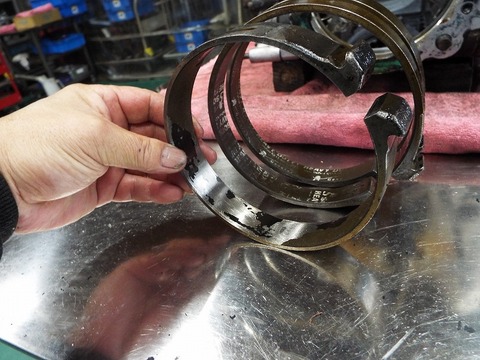

取り外したブレーキバンド。 手前からリバース、3速、2速用。


バックが滑ったり、滑らなかったりの原因はここにありました。

DSCF6108

リバースバンドが部分的に剥がれてしまってますね。

この摩擦材は、他店でオートマ修理した際に張替えられたものです。

DSCF6109

合口の部分も片側だけ剥がれてます。

DSCF6111

摩擦材が残ってる部分もあったので、ドラムとの当たり面によって

バックできたり、できなかったりという症状だったんですね。

摩擦材がなくなって金属が剥き出しになればドラムの方も再使用できなくなっていたところです。


DSCF6114

ブレーキバンドを締め付けるために油圧を受け止めるサーボピストンシールは

石のように固くなって柔軟性がないので切れやすくなっています。

摩擦材が減ってサーボピストンのストロークが大きくなってるのも切れやすい原因になります。

そして、このシールが切れた瞬間に油圧がかからなくなって、今回のケースだとバックできなくなります。

ドラムも再使用できたので、ぎりぎりのセーフ!  だったですねぇ。


DSCF6116

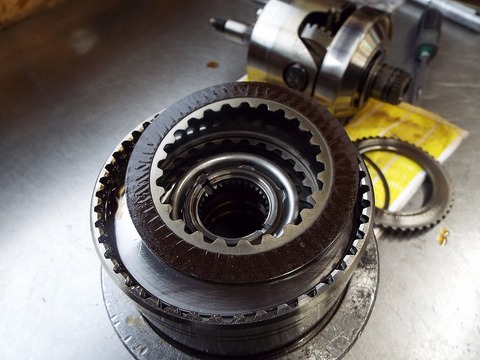

クラッチ板もギリギリだったですね。

DSCF6121

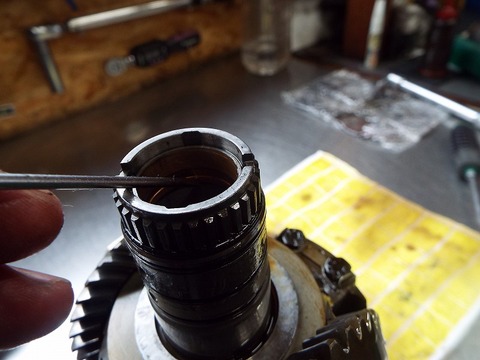

ドライバーの先のキズは、メインシャフトのCリングで削られて深くなってました。

この状態だと、トップ&リバースクラッチの油圧低下するのでブッシュ交換です。

DSCF6127

DSCF6129

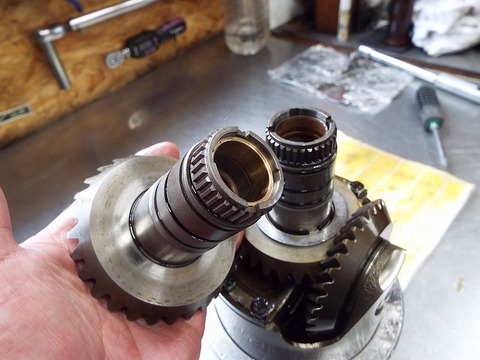

新しいブッシュと入れ替えました。

DSCF6135

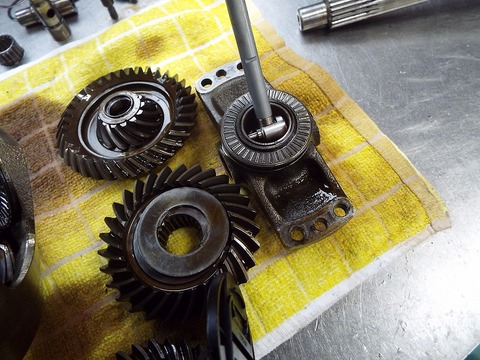

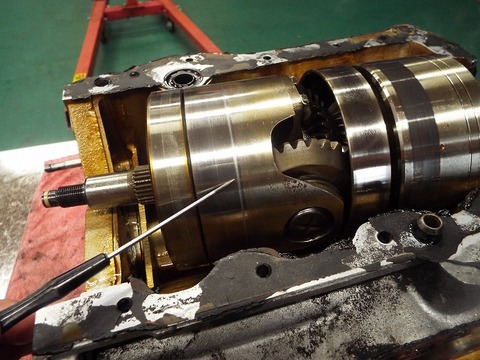

べベルギヤの分解点検です。

DSCF6137


DSCF6138

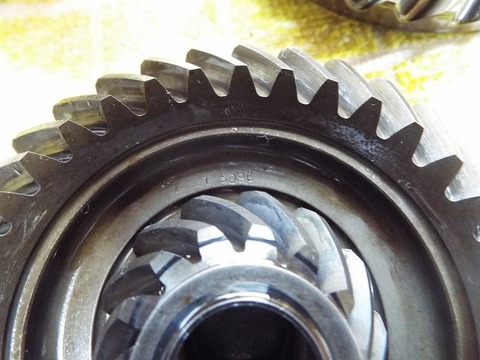

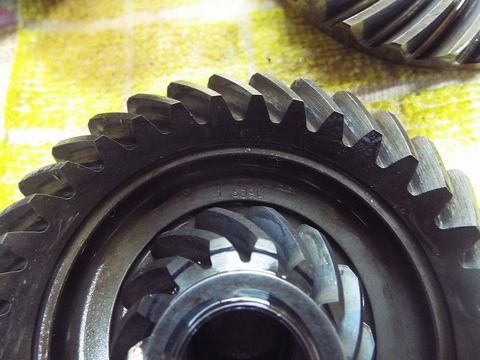

上の二つのべベルギヤは対で使用するようにナンバリングされています。

ほかのミッションから違うべベルギヤを組み合わせて使用することはできません。

それをやってしまうと、ギヤの剥がれを誘発して、突然前にも後ろにも動かなくなる・・・・

というトラブルに見舞われることになります。

DSCF6139

すべて洗浄してから組み付けます。

DSCF6144

先ほどの剥がれたブレーキバンドの摩擦材は、オイルストレーナーに集まってました。

DSCF6145

ポロッと塊で剥がれ落ちたようです。

これらはオイルストレーナーのメッシュに堰き止められ、その量が増えすぎればオイルポンプが吸い上げる能力に影響してしまいます。

DSCF6151

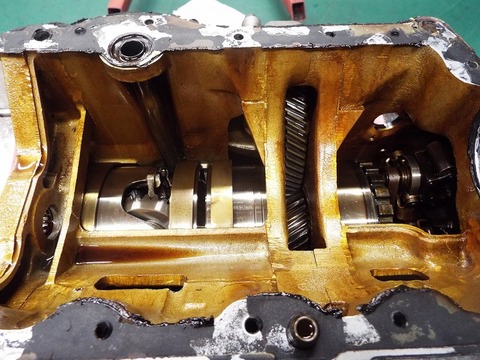

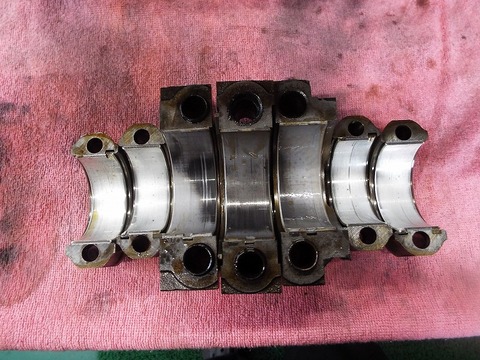

メタルの状態は悪くないです。

DSCF6152

オートマ車の弱点、1番エンジン側の親メタルの摩耗も標準的でした。

DSCF6158

オイルの通路であるこれら親子メタルの部分は交換のお約束です。


DSCF6161

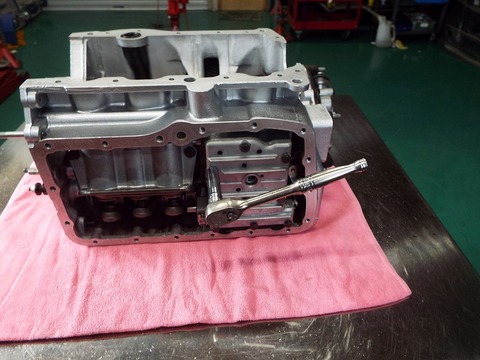

洗浄されたケースとパーツで、オートマを組み上げていきます。

DSCF6174

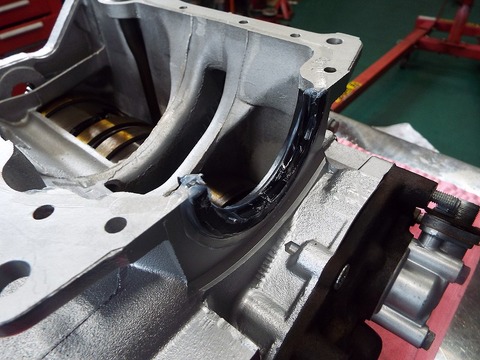

半月シールの処理は慎重に行います。

ここからのオイル漏れはエンジンとオートマを切り離さないとシール交換できませんからね。

DSCF6176

オーバーホールの終わったオートマとエンジンがここで合体。

DSCF6180

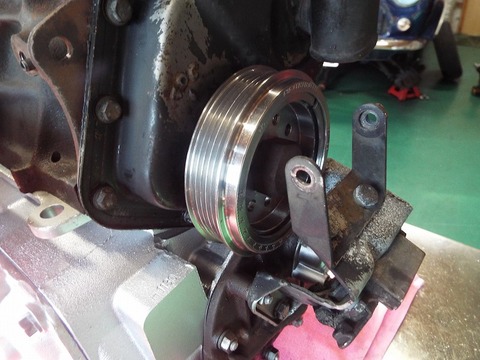

振動を吸収してなめらかなエンジンにしてしまう、今注目のパーツ ハーモニックバランサー

DSCF6247

エンジンが降りてる今なら追加工賃なしで取り付けられるので

安心オートマにする時はハーモニックバランサー取付のチャンスなのです。

DSCF6246

そして最初から、オートマ用PECS もつけて 絶品な安心オートマになります。

フィルターの通過抵抗が低いPECSで驚くほどエンジンが軽くまわるようになります。

そして、30ミクロン以下の摩耗金属も取り除くことによるラッピング効果でますますスムーズなエンジンに変わっていきます。

DSCF6248

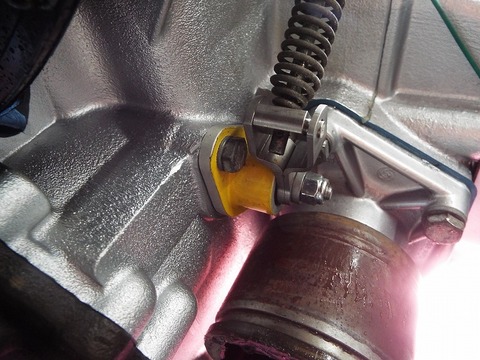

オイル漏れがあったキックダウンスイッチは、対策品のアルミ製に交換。

キャメルオリジナルはベアリングを2個追加することで軸のブレをなくしオイル漏れを防ぎます。

目印は黄色のペイント。

DSCF6241

サーモスタット交換して組み付け完了。

DSCF6205

補器類も取り付けられ、テストカーに積み込まれます。

DSCF6207

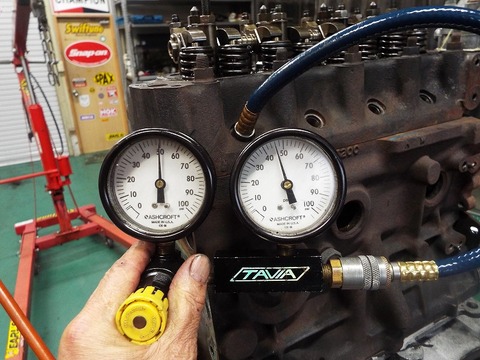

この状態で冷間時のオートマ油圧をチェックします。


油圧は良好なので、次は実走行テスト。

DSCF6218

シフトアップ、シフトダウン、変速の状態など、約30km走行してテストします。

すべて良好! いいですねぇ。

DSCF6224

完全に温まった状態での温間油圧

前進 6.8㎏  良好です。


DSCF6226

バック 12.3㎏  十分です。




m乾杯1

走行テストでの変速もスムーズ、油圧も問題なし。

今回も最高の安心オートマが完成しました。


では、IIJ様のMINIへ積み込みの本編に続きます。
