曽根です。


宇宙からの無限のパワーを受信したKNT様

Cimg0738a

『エンジンチューンと安心オートマで打倒ワークスAT』 作戦決定

からの続編です。

CIMG2348

その後何度か打ち合わせでご来店いただき、

エンジンチューンと安心オートマへの具体的な作戦会議の後・・・・


CIMG9291

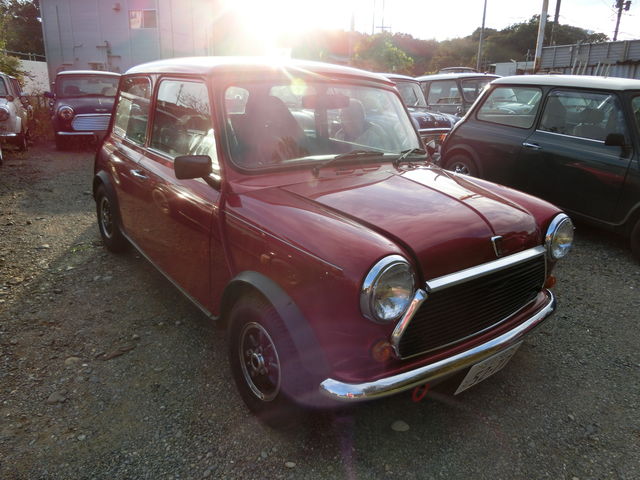

エンジンチューンを担当していただくストックヴィンテージへの旅立ちを待つ

バリアフリーKNT号。。


CIMG0007

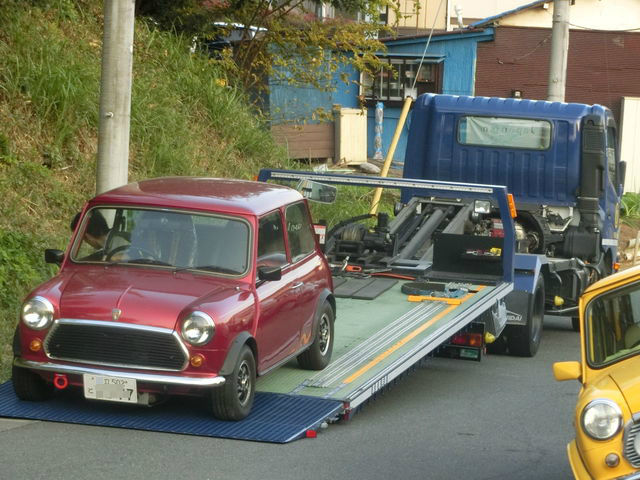

LLC漏れで自走できないので移動は陸送会社の積載車のお迎えです。

BlogPaint

KNT号はひと足先にストックヴィンテージに向かいました




~*~*~*~*~*~*~*~*~*~*~*~



10月16日


舞台は第二幕に移ります。。

GEDC0252

今回もエンジンチューニングをお願いするストックヴィンテージさん

BlogPaint

田中さん、よろしくお願いします。

GEDC0267

KNT様も到着。。。





そして現在のKNT号のエンジンを見ながら、

チューニングの最終計画の打ち合わせです。

GEDC0277

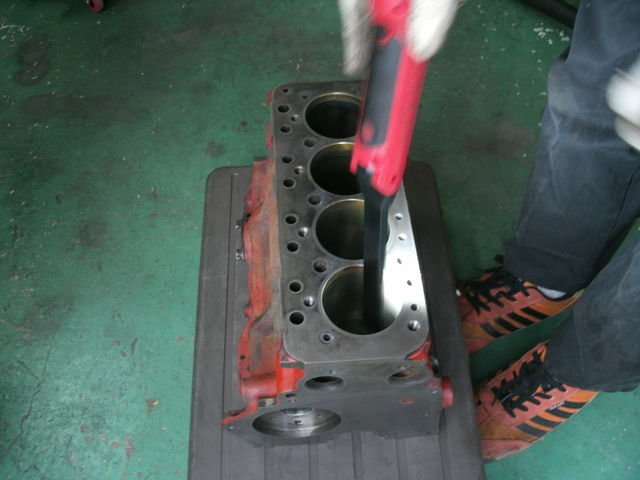

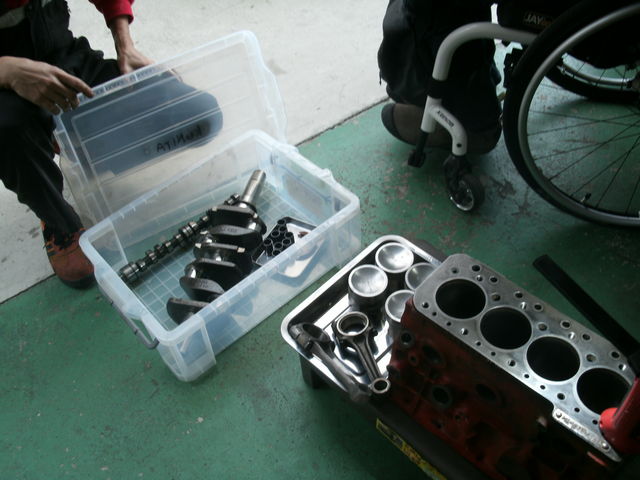

既にエンジンブロックは分解されてます。

分解された走行3万キロのエンジンはたいへん状態が良いようです。

GEDC0278

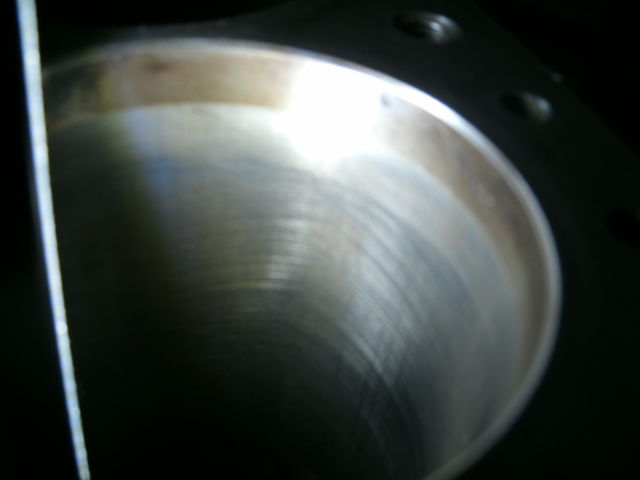

クロスハッチもきれいに残ってます。

GEDC0280

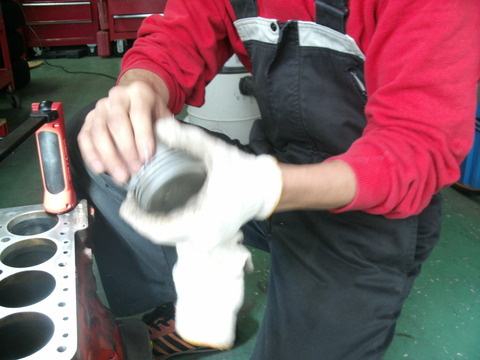

ノーマルピストンの状態もたいへんよく、ぜひこのピストンは使いたい・・

と田中さんからの奨めで
今回はブロックの上面を研磨することで
クーパーピストンと同等の圧縮を確保することにしました。

なのでボアアップはせずノーマル排気量でイキます。

S.V.田中さん自身のMINIもそうですが、
排気量は変えずに耐久性に優れるノーマル部品の
無駄な部分をそぎ落とすことで
そのポテンシャルを引き出しています。

GEDC0281

じゃ、このピストンでイッてください。。

GEDC0285

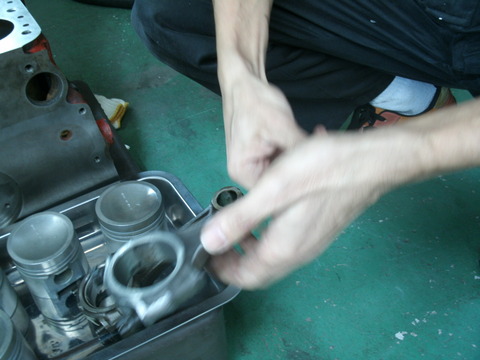

コンロッドもノーマルを加工して
軽量化と強度アップを両立させてバランス取ります。。

GEDC0286

ラジャーぁぁ。。

GEDC0289

クランクも同様にノーマル加工。。

カムはワークスATと同じ、スイフチューンのSW5をチョイス。。

そしてワークスATと同様にノーマルヘッド加工のチューニングヘッド。。。

と、エンジンはストックヴィンテージのスペシャル版。。




パワーアップするエンジンを受け止めるオートマは
もちろんキャメルオートと岩崎自動車の安心オートマ

GEDC0310

今回は安心オートマ完成後の試運転は、

他のエンジンと組み合わせて走らせていただくという特別条件で作戦実行です。

しかも、マニュアル車のチューニングと同様に
最終減速比を変えて筑波最速オートマを狙います。。。

GEDC0297

合言葉は・・ 打倒 ワークスAT

今回、ワークスATと違うところは、軽量化とバランス取りされるエンジンと、最終減速比の変更。。。

本気で羨ましいぞ。。。


☆■☆ 1/ 9 石川の追記です。 ☆■☆

明けましておめでとうございます♪


CIMG6292


やっぱり走りにはエンジン・オートマ以外にも気をつけなければならない事があります。
「つーこんで、コレよろしく♪」

デルタさんのリアのトーネガキット導入ですヽ( ´ー`)ノ
「トーは0でネガはゴニョゴニョ」

アライメントマスターにしっかり伝えました(`・ω・´)ゞ


CIMG6293


そして携帯に写る画像をみてこの興奮状態。
知らない人が見たら危ない二人にしか見えません(笑)





1月16日追記


ストックヴィンテージさんからエンジンチューンの進捗報告が届きました。

BlogPaint

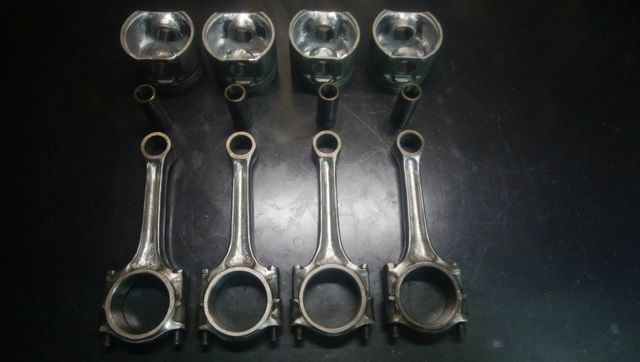

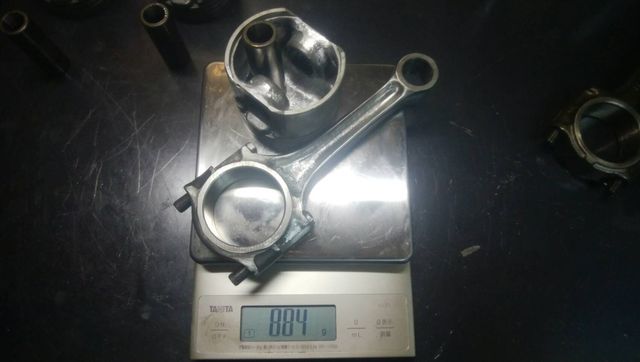

表面研磨で軽量&強度アップされたピストンとコンロッド。。セットで体重測定

1877

バランスが大事です。。

1884

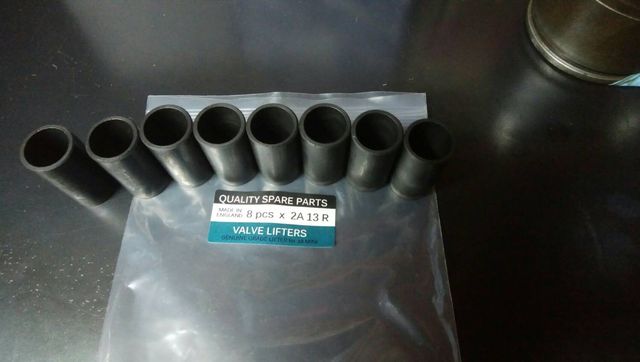

バルブリフターは軽量化より耐久性と信頼性でチョイス。


1878

ブロック上面研磨でクーパーピストンと同等の高さを確保します。

1879

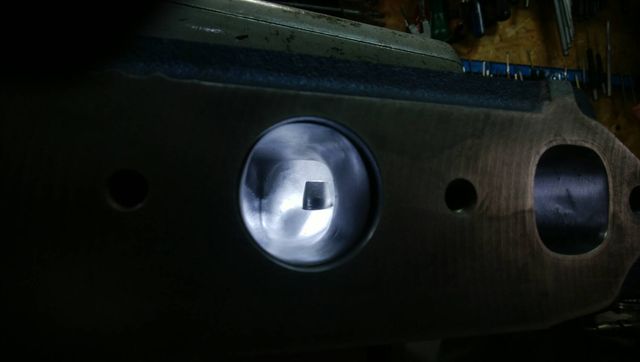

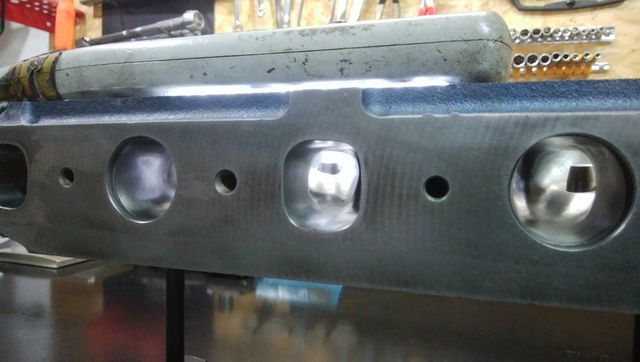

ヘッドはノーマルブロックを加工します。

1880

田中さん曰く

自分が混合気になったつもりで削る・・・だそうです。


1881

俺が混合気だったら、もうたまらん・・って感じで入っちゃう

でも、広げすぎないのがポイント

1888

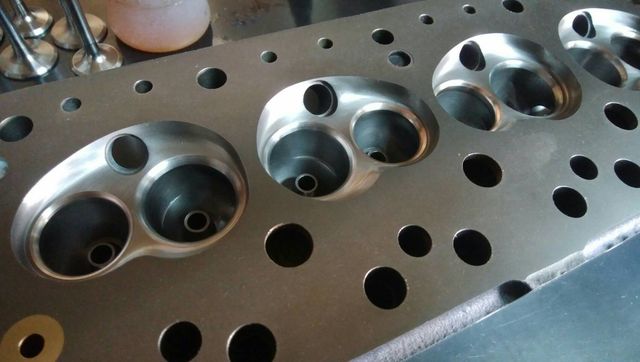

燃焼室も加工します。

ここも自分が混合気になったつもりで、バルブが開いた瞬間にサッと入ったり出たりできるように・・。

1891

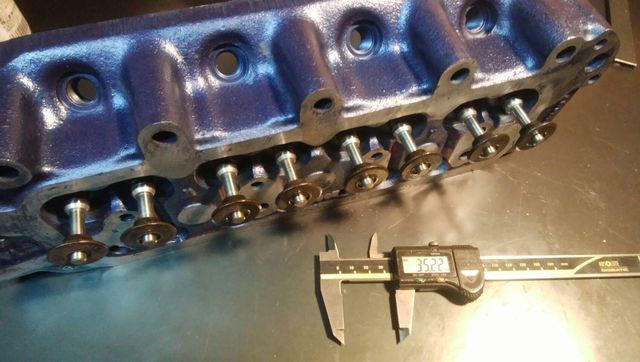

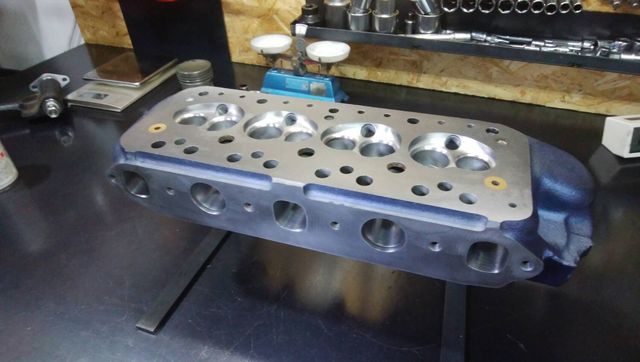

美しいヘッドが出来上がり。

オートマだし特に中低速トルクは無くせないので

バルブ径は広げたくなくノーマルを使用します。

これはワークスATも同じ。。

1885

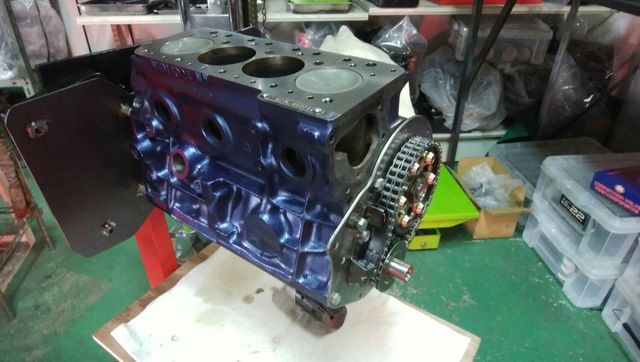

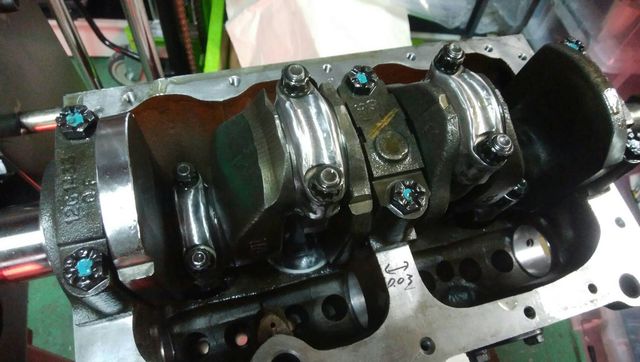

軽量バランス取りされたクランク、コンロッド、ピストンが組まれました。。

いいなぁ、ワークスATもコレをやりたいのです。。。

パーツはすべてノーマル使用で軽量化&強度アップでバランスを実現してます。


1886

安心のダブルチェーン。

1889

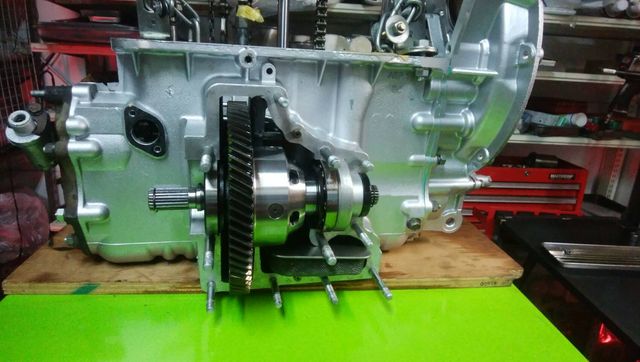

1000cc用のリングギアで最終減速比を落として加速を稼ぎ

ノンスリップデフでコーナリングパワーを稼ぎます。。。

うーん、打倒ワークスATが見えてきました。




1月20日追記

エンジン積み込み完了でSVからキャメルオートに戻ってきました。

BlogPaint

積載車への積み降ろしで動かしただけでもエンジンがスムーズなのがわかります。


CIMG1534

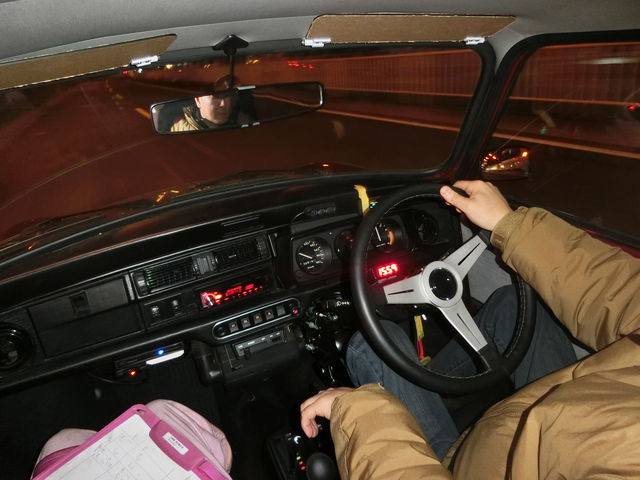

馴らしなので軽く流してみましたが驚くほど振動がなくて快適。。。

エンジン音は6気筒のようだし。

これはサーキット専用エンジンじゃないね。


CIMG1533

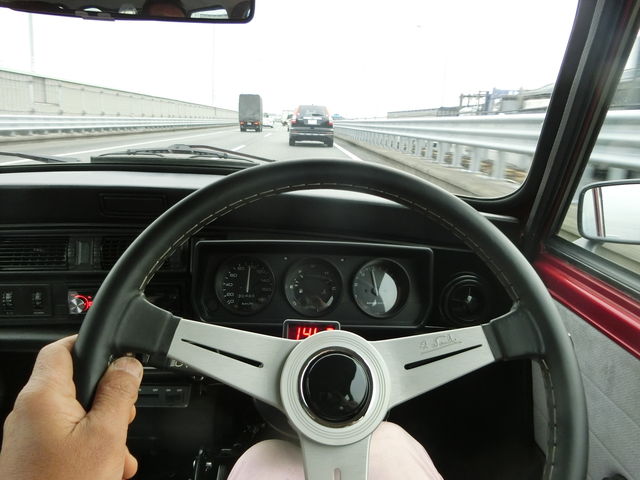

1000ccのリングギヤを使用したのでクルージング時の回転数は高めです。

メーター読みですが4000回転で100㎞/hくらい。。

MINIのエンジンもこんなに振動なくモーターのように回るんだ。って感じ。

回転数が高くても少しも気になりません。

クランク、コンロッド、ピストン・・・・などの回転パーツの軽量&バランスが完璧。。

感覚的には爆発エネルギーがロスなく回転運動になってる感じです。

スペック的にはワークスATとほぼ同じなんですが別物のエンジンですな。

うーん、欲しくなってきた。




☆■☆ 1/26 石川の追記です。 ☆■☆



CIMG6975


KNT様が何やら一生懸命何か書いています。
隣ではふなっしー選手スマホチェック中♪


BlogPaint


「っと言う事で2/5よろしくね♪」
奇跡的に2/5のトラックディに走れるお二人でしたかヽ( ´ー`)ノ

2017年はこの二人から目が離せないかもしれませんね^^


CIMG4198

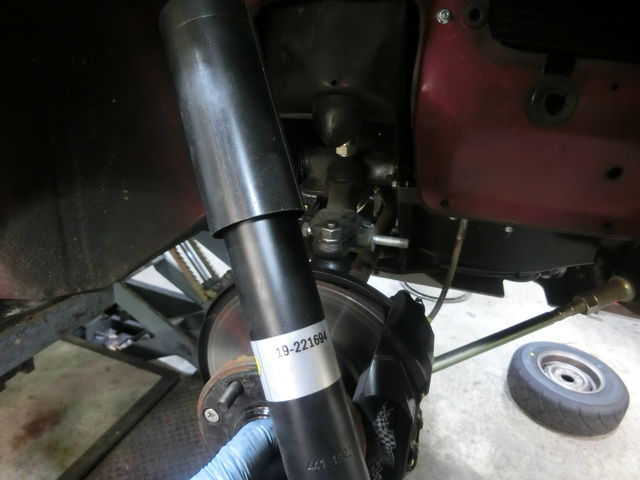

目は離せないけどショックは切り離し。って言うか取り外し。


CIMG4199

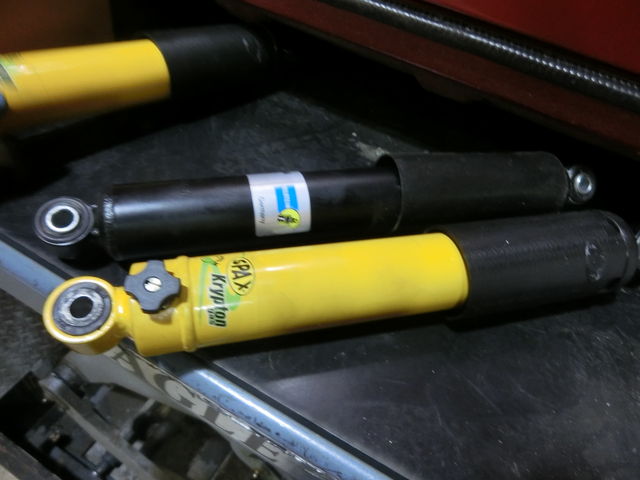

ビルシュタインB4 → SPAXへ交換ですヽ( ´ー`)ノ


CIMG4202

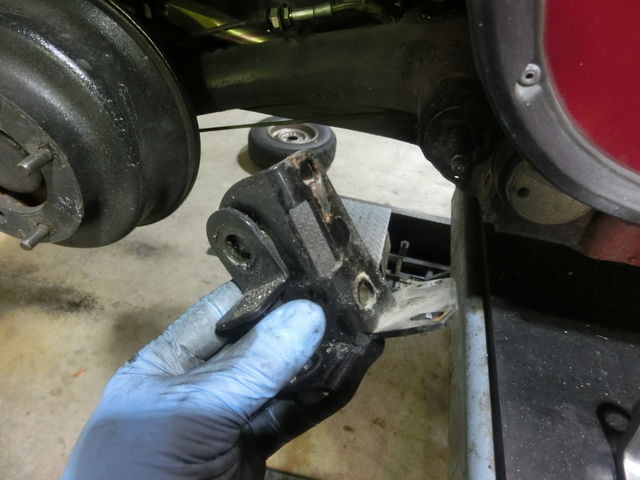

リアのネガキャンキットも外して。。。


CIMG4204

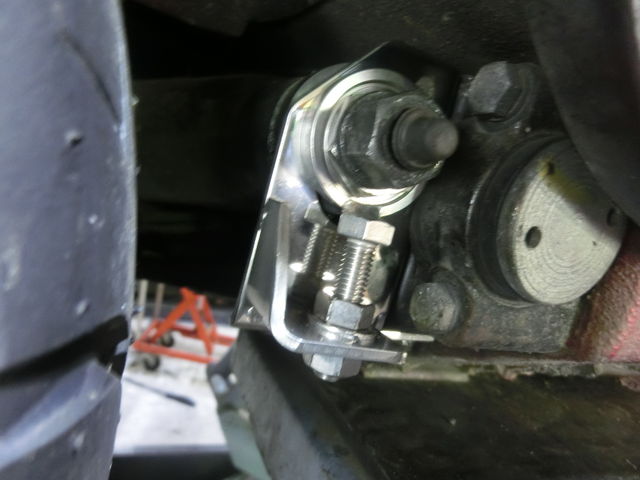

デルタさんのネガティブキャンバー&トーアジャスタブルキットに交換。
このパーツも人気ありますね~♪


CIMG7152


お?先程書いていた絵がこんな感じに仕上がってきました♪



~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~

1/27

メカ山田です。

作業も大詰めになってきましたね !


GEDC0071

今日は、デフィのコントロールユニットとミニモニスピードの取り付けです。


GEDC0072

まずは、デフィーのコントロールユニットの取り付けから開始しますか。


GEDC0074

コントロールユニットの取り付けは、これまでも何度かおこなってきましたからね。

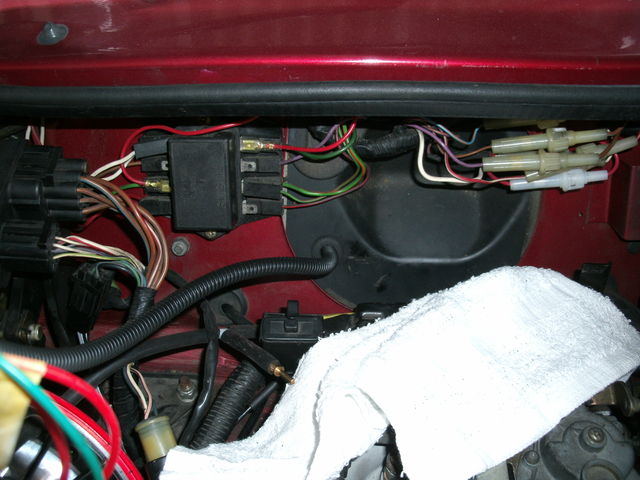

ユニットの電源は、ヒューズボックスに空き端子があるので、そこから引き出します。


GEDC0073

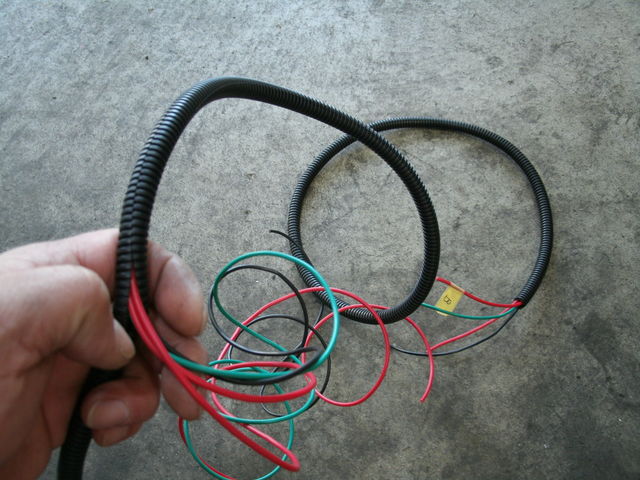

あちこちから配線を引かないで済むので、スマートでしょ !

その分、まとめた配線は結構な太さになるので、車内に引き込むのに

加工が必要になりますが。


GEDC0075

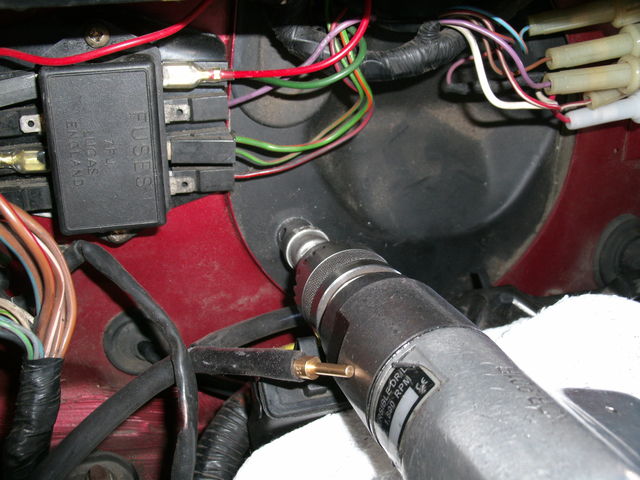

ヒューズボックスも近いし、この辺りから引き込みますか。


GEDC0076

ちょうど良い大きさのグロメットもあったので、結構キレイに引き込めた

と思います !


GEDC0080

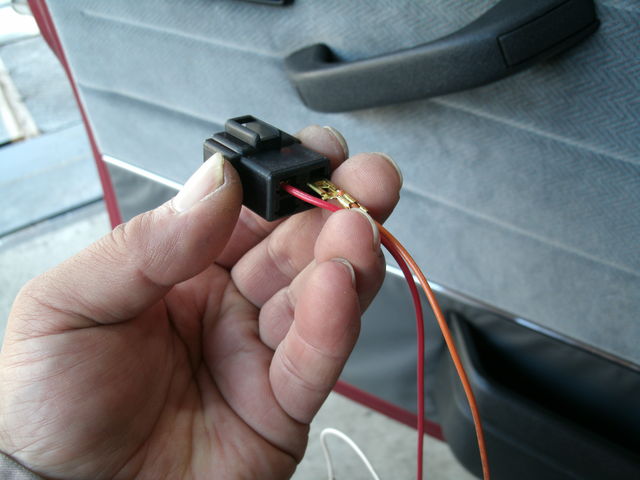

ヒューズボックスは、ギボシ端子を挿して電源を引き出すしかありませんが、

製作したハーネスとコントロールユニットのハーネスの接続は、カプラーを使用。

配線の色がそれぞれ違うので、ギボシ端子では挿し間違えそうですからね !


GEDC0082

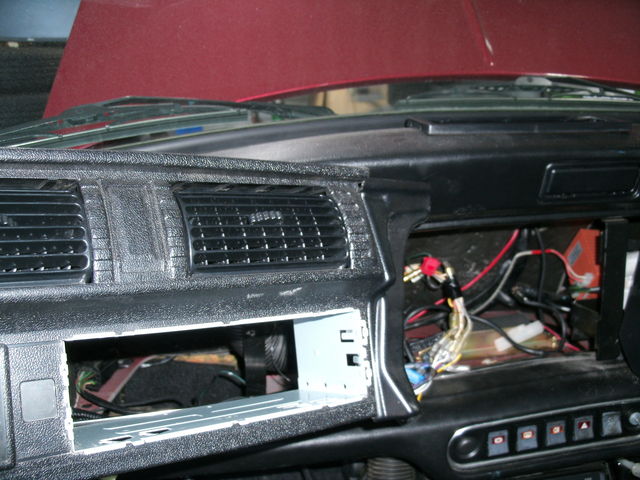

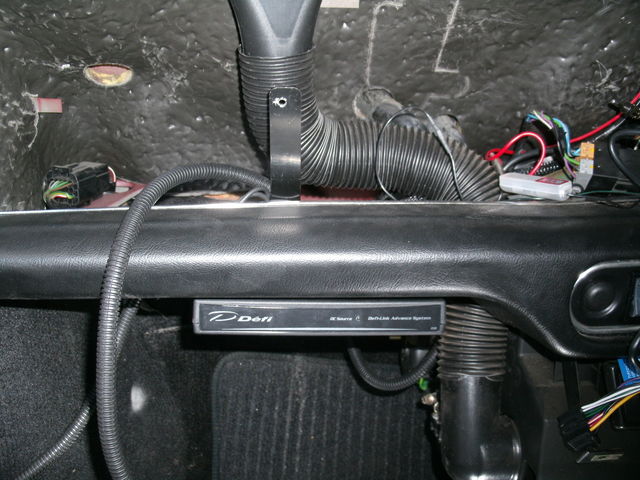

クーラーが外されてるので、エバポレーターの付いてたところに

コントロールユニットを付けようと思ってるのですが、これが上手く付ける

方法が思いつかなくて。

平ではないので、両面テープでは剥がれてしまいそうだし・・・・

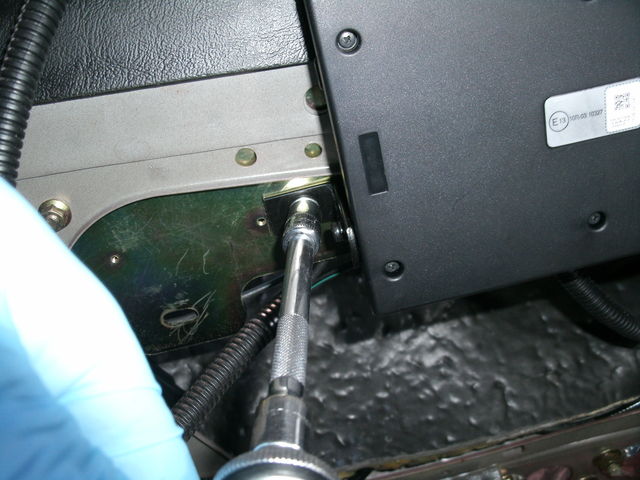

簡単なステーを製作し、


GEDC0085

ネジ止めすることに決めました。

多少手間は掛かるけど、その分しっかりと付きますからね !


GEDC0086

ネジ止めなら、剥がれてしまうこともないでしょ !


GEDC0087

今回は、このスマートアダプターも取り付けます。

これがあれば、スマホで車の状態が見れる優れもの !

ブルートゥースなので、配線を繋ぐ必要もありません。

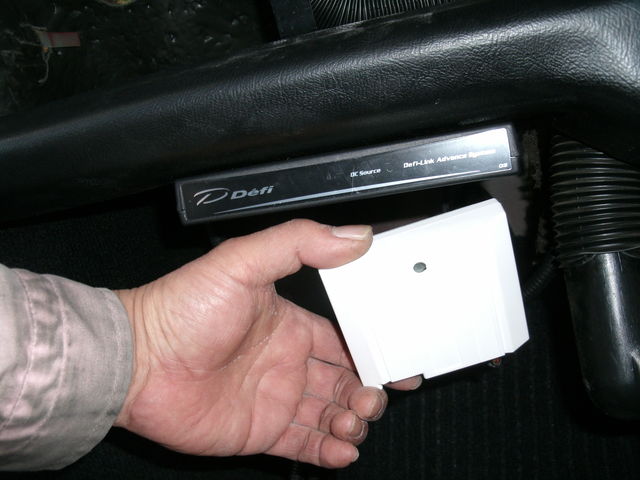

GEDC0088

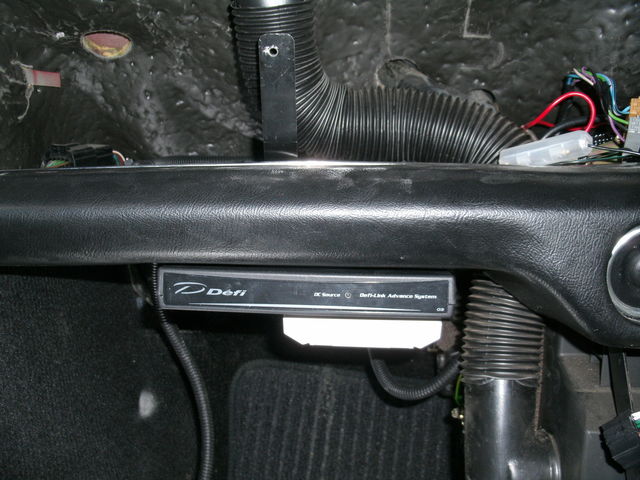

こちらは軽いので、コントロールユニットに両面テープで貼り付けました。


GEDC0089

リモコンを付ければ、コントロールユニットの取り付けは終了です。


GEDC0092

さて、続いてはミニモニスピードの取り付けです。


GEDC0093

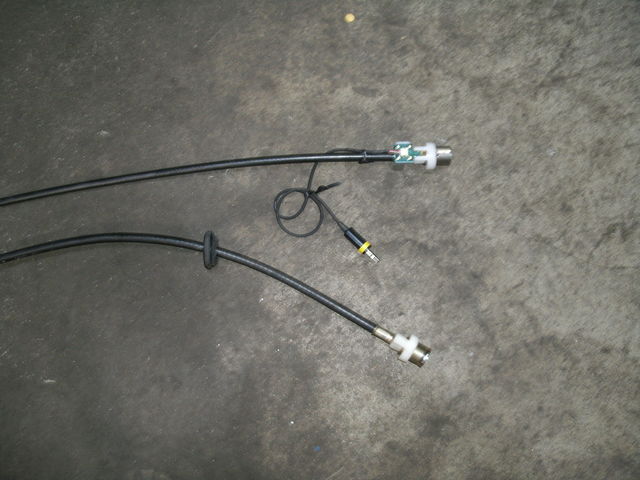

ミニモニスピードは、車速まで表示されるんですよね !

そのため、メーターケーブルは専用の物に交換です。


GEDC0095

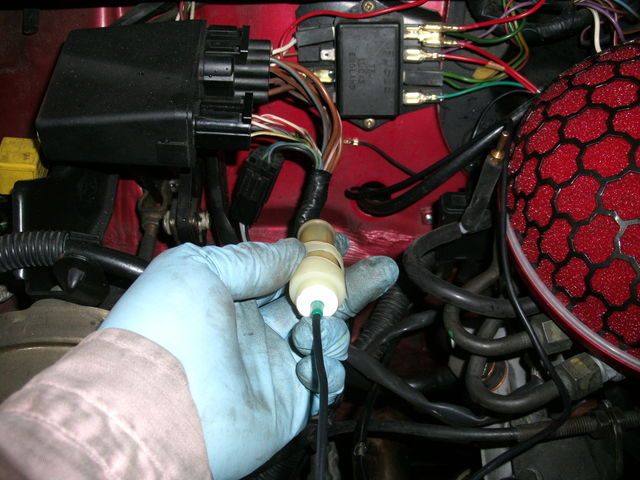

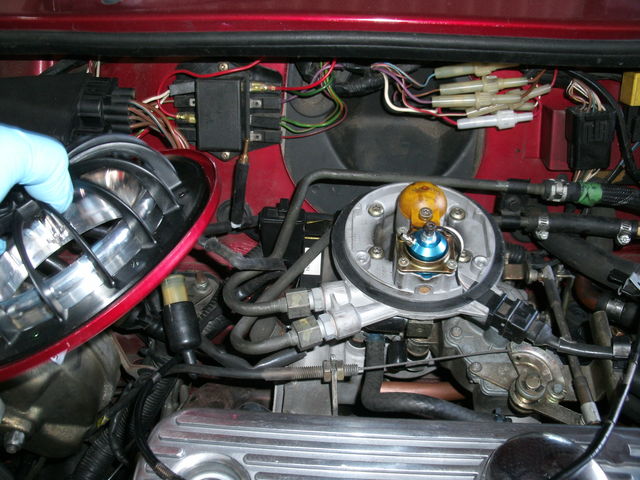

さらに、こちらはインジェクターセンサー。

これにより、燃費計も表示されます。

これまでのミニモニミニのライブデーターに、これらの機能がプラスされました !


GEDC0096

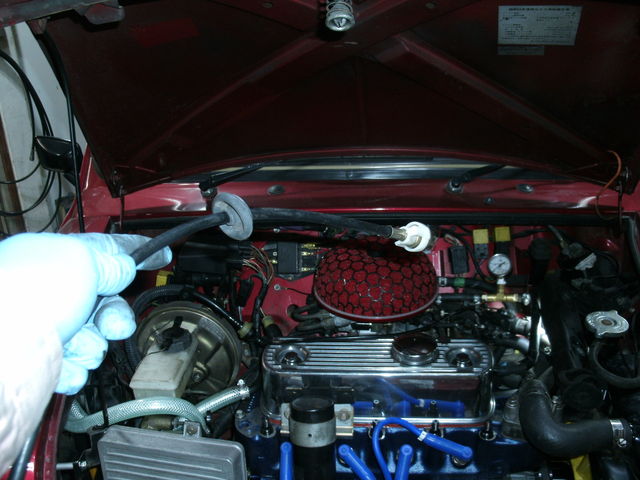

診断カプラーへの接続は、これまで通りです。


GEDC0097

車内に引き込む線が増えた分、取り付けには多少手間が掛かるようになりました。


GEDC0098

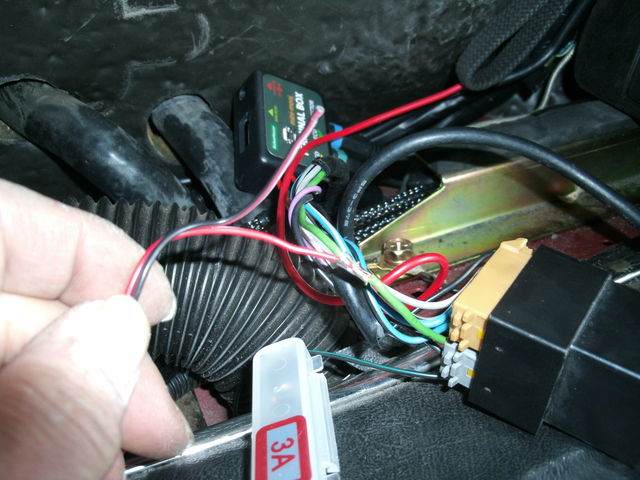

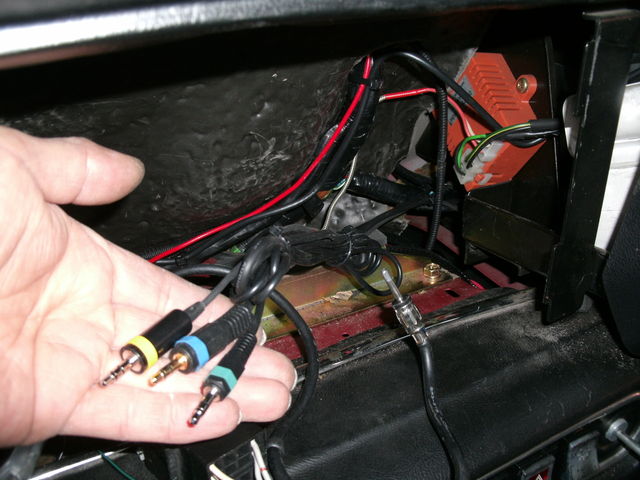

その他にも、電源とアースを引き、ターミナルボックスという小さな箱

に配線を差し込みます。


GEDC0102

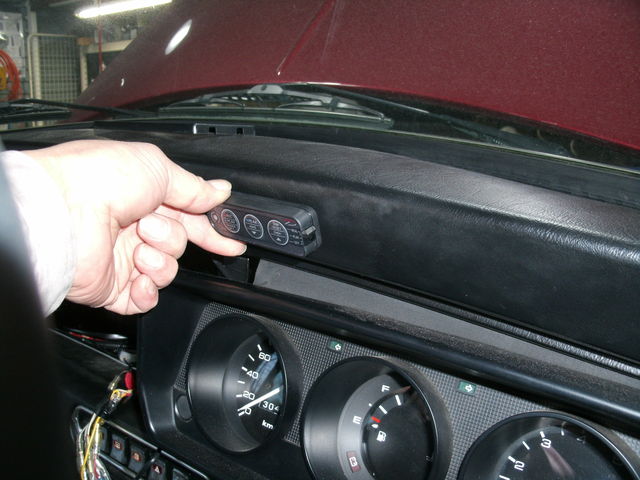

ディスプレイもターミナルボックスに差し込み、これで表示されるように

なりました。

手間が掛かる分、新しい機能は魅力的ですね !

ミニモニスピード、良いかも !



1月29日追記


オートマでのスポーツ走行は油温との闘いです。。

ワークスATと 望月オートマ団長 のオイルクーラーは電動ポンプ式でしたが、

バリアフリーKNT号は、従来のマニュアル車と同じようにエンジンのオイルポンプで循環する間にオイルクーラーを設置する作戦に変更です。

CIMG2138

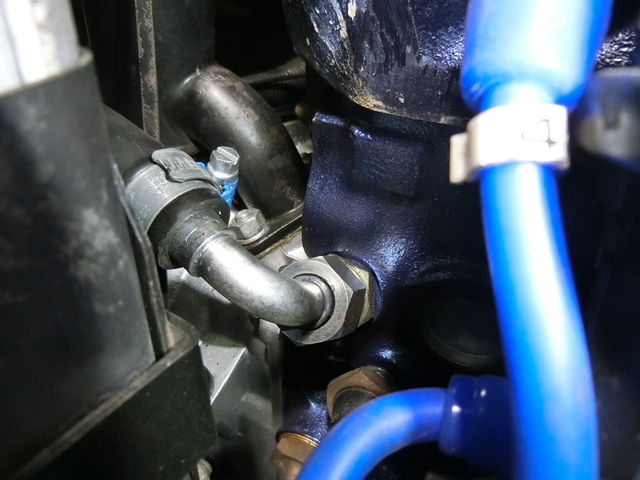

オートマのバルブボディからエンジン潤滑にいく間にオイルクーラーを入れるのですが、

プレッシャーレギュレーターで減圧する前のやや高い油圧が掛かります。

これで問題がなければ、電動ポンプ式より断然コストを落とせるメリットがあります。


CIMG2137

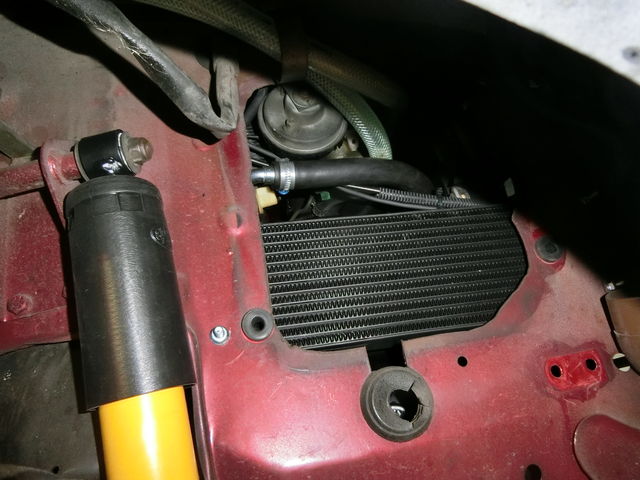

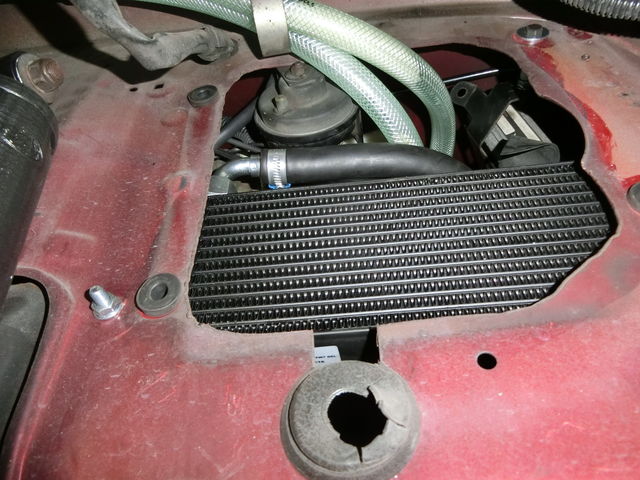

オイルクーラーは右インナーフェンダーで

クーラーのコンデンサーを取り外した跡を利用しました。

とりあえず電動ファンなしの自然対流のみで冷却です。


CIMG2135

スペース的にはもう少し縦長のオイルクーラーも入りそうですが、

容量を大きくして抵抗が増えればエンジンに行く油圧が落ちるので

徐々に大きくして試していくのが良いですね。




さて、最後のメニューはアライメント調整です。

CIMG2041

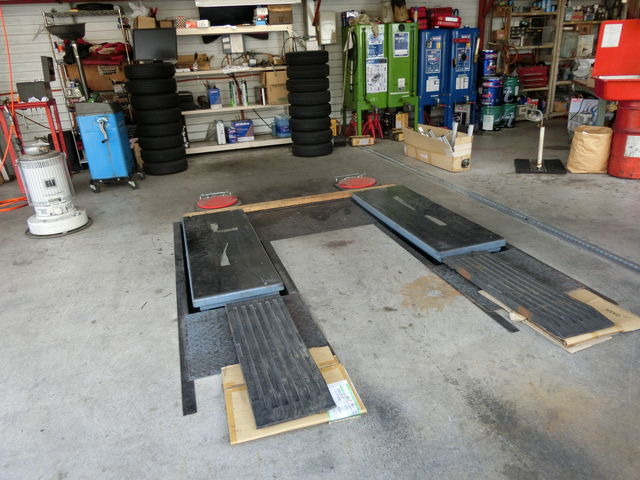

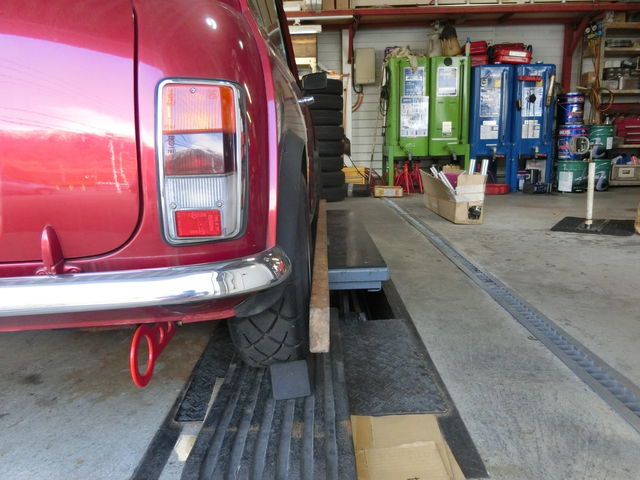

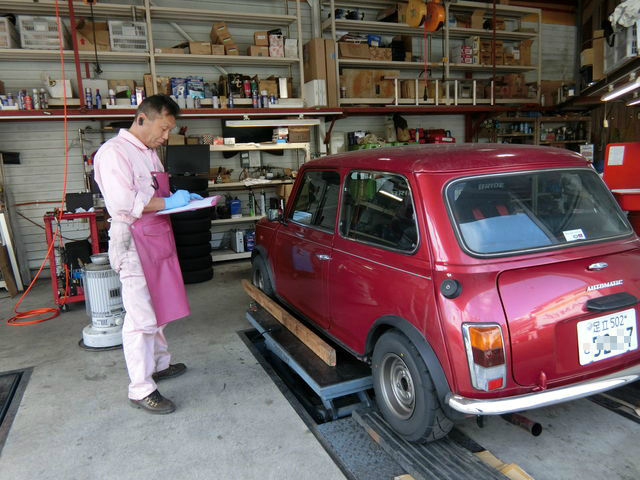

山田ピットをアライメント測定の特設会場に改造。。(笑)


CIMG2037

直進状態、左右への流れ ハンドルの切れ角などまずは現状を知るところから。。

CIMG7248

実際の走行した状態と、これから測定するアライメントを見ながら

ロアーム、テンションロッド、タイロッドを調整していくことになります。

CIMG2038

右にいっぱい切った時

CIMG2039

左にいっぱい切った時。。  左右の切れ角のバランスが悪いです。

これはアライメント調整が終わった最後にタイロッド調整してセンター出しします。

BlogPaint

1G状態でのキャンバー、 キャスターを測っていきます。

CIMG2059

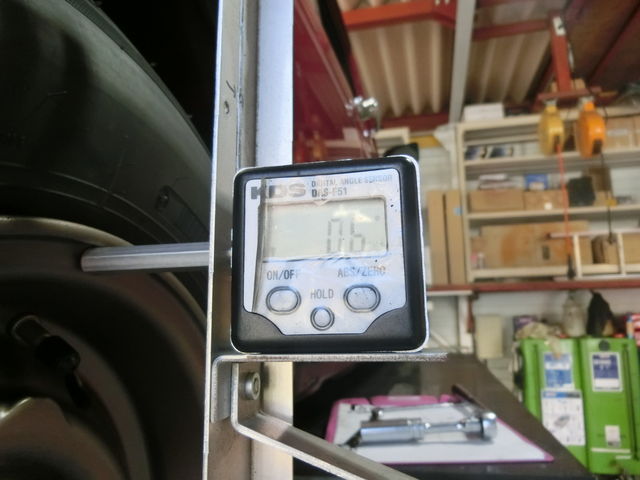

キャンバー測定器。

CIMG2060

右リヤキャンバーはマイナス0.6度

1度前後に調整していきます。

BlogPaint

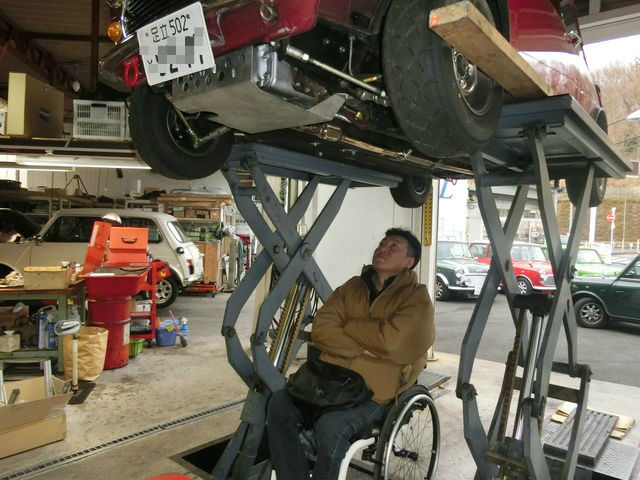

KNT様 ご来店。

こうして下から覗いたことないなぁ。。

この景色を肴に一杯やれるな。。。

CIMG2043

一杯はすこし我慢してもらって、もう少しアライメント続けます。

キャメルのスペシャルツールでリヤのトーインを測ってるところ

CIMG2077

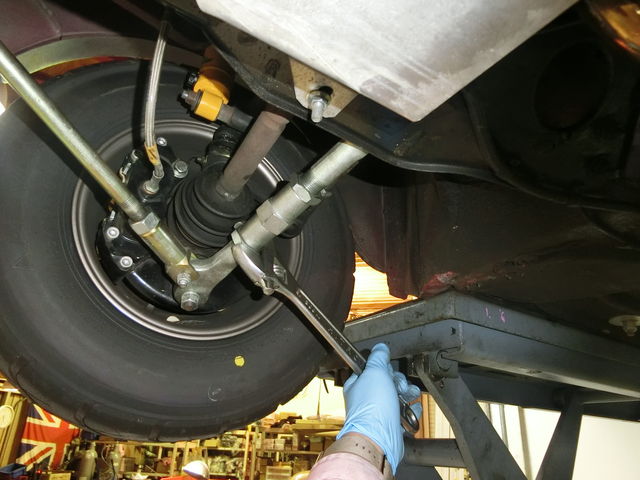

ロアーム調整

CIMG2078

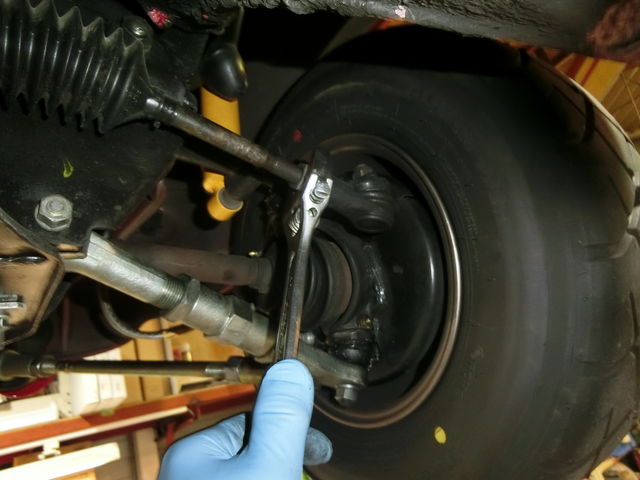

タイロッド調整で左右の切れ角合わせと、トーイン調整。。

BlogPaint

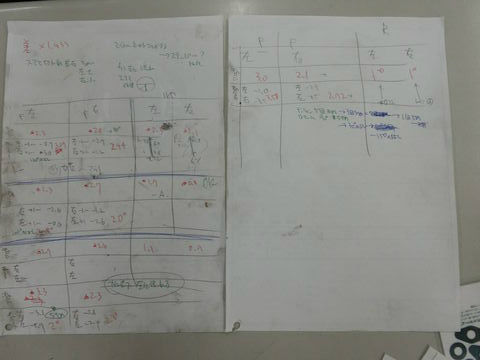

フロントキャンバーは左3.1度 右2.1度

キャスターは 左3.58度   右2.72度

リヤキャンバーは 左右とも1度

上記データでほぼ直進OKでした。。


CIMG7313

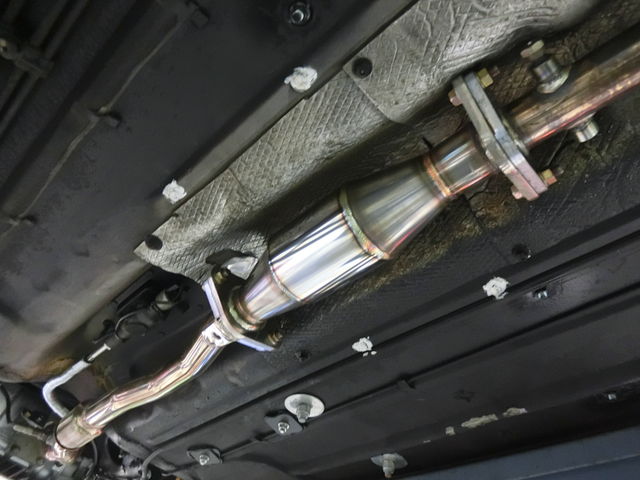

おっと、スポーツキャタライザを取り付けるのを忘れてました。。。。

CIMG7314

公認書類付きのスポーツキャタライザーです。

ノーマル触媒より断然抜けいいです。。

CIMG2081

KNT様も試乗でチェックしていきます。

CIMG2082

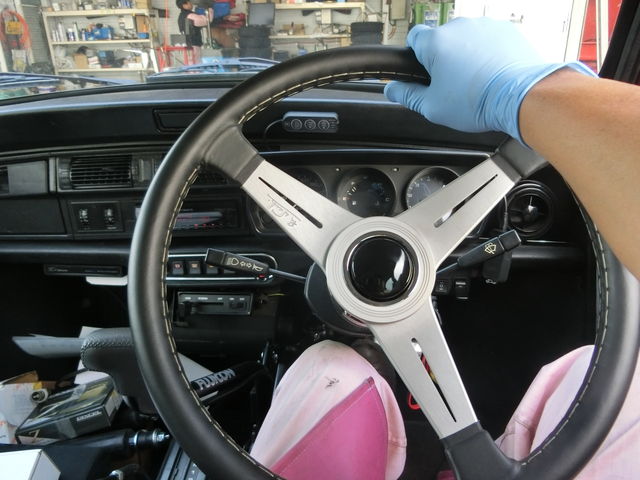

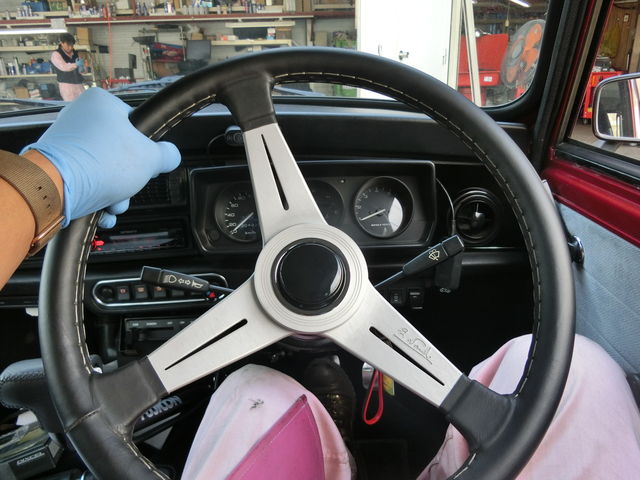

バリアフリーKNT号はすべての操作は両手で行えるようになってます。

横に乗っていてもドライビングに何の違和感も感じません。

しかし、KNT号、速い!!!

CIMG7315

2月5日のトラックディまでには馴らしを終わらせなきゃ。。

CIMG7316

では、トラックディの直前チェックまで、馴らし運転行ってきてください。

さて、打倒ワークスATなるか・・・


今後のバリアフリーKNT号には目が離せませんぞ。。。。
