( ´ー‘)ゞ 冬本番で寒さも一段と厳しくなる中、こたつで1杯やりたいな~家にこたつ無いけど。。。の石川です。


この間石川の勘違いでちょっと得しちゃったFNM様ご来店ですヽ( ´ー`)ノ


CIMG6417


お仕事帰りに滑り込みセーフ♪


CIMG6418


「ナマステー」

今回は今までごまかしてきたヒーターコアの交換です。

「ついでにクラッチレリーズとホースも交換しといてね」
承知しました(`・ω・´)ゞ


CIMG6427


完成まで暫くの間代車で我慢して下さいね。




1月15日追記

CIMG1228

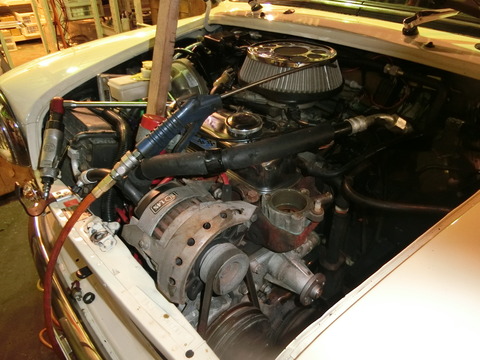

ボンネットはスペシャルつっかえ棒で開けといて~と。

CIMG4123

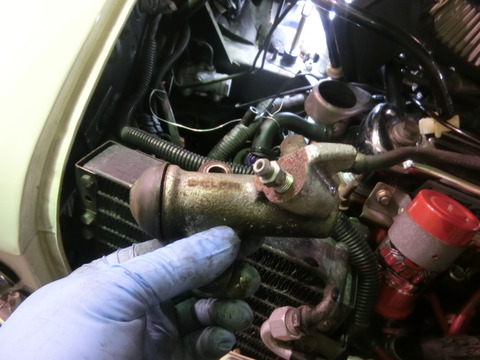

クラッチレリーズ外しました。

CIMG4125

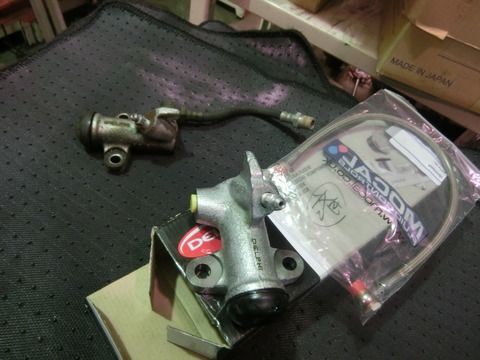

レリーズキットは国産車用を流用して組み替えてます。

ステンメッシュホースでマスターからレリーズまでを1本でつなぎます。

レリーズ交換完了。。

CIMG1230

さて、次はヒーターコア交換。

寒くなって、今まで閉じていたヒーターバルブを開けるようになったので

最近ヒーターコアからの漏れ発覚事例が多いですね。

CIMG4126

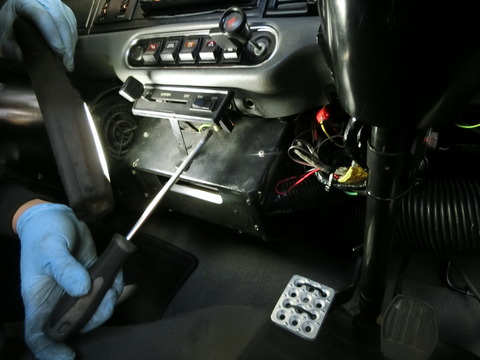

ヒーターユニット落とします。

CIMG4127

漏れてましたね。。

CIMG4129

新しいヒーターコアを組み込んで

CIMG1270

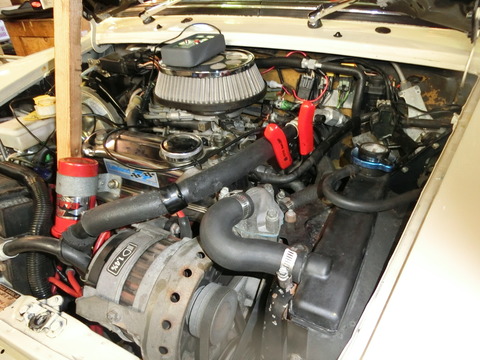

取付完了。

なんですが、暖かい風が出てこない・・ 何故??

CIMG1289

サーモケースから出たバイパスホースはその後、ヒーターとインテイクマニホールドに分岐されます。

インマニには水温センサーが付いてて88℃まではしっかり上がってるのでインマニ側には水は通ってることになります。

CIMG1291

ね、こんなに水温上がってるのにヒーターが効かないんですよ。。。。



CIMG6655

ヒーターが効けば納車の予定だったんですが、

原因究明のために納車延期にさせていただきました。




1月16日追記

CIMG1323

サーモケースから出た温水は二股でヒーターとインマニに分岐されてるだけなのに

ヒーターが暖かくならない・・・・

ヒーターバルブは国産品に交換済みでちゃんと開くことは確認済み。。

消去法での犯人探しですが、

ヒーターコアはJMSAの国産品だし詰まってるなんてことは考えにくいし

となると、ヒーターから出てラジエターのロアホースに繋がるのですが、そのホースが詰まってる、か、通過抵抗がある??

このゴムホースは以前同じようなことがあって二股部分が中で塞がってたことがありましたからね。


CIMG1324

ヒーターに温水が通ってないことは事実なので

関連パーツを交換してみることにしました。

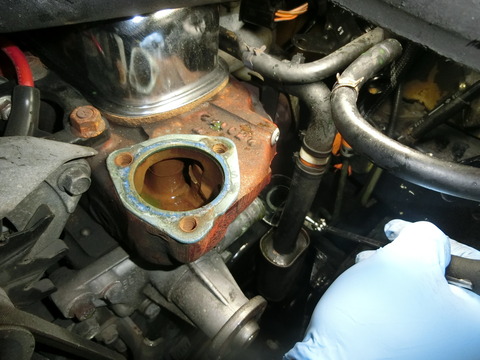

開弁量が少ない・・ってこともあるかもしれないんでサーモスタットも換えてみます。


CIMG1325

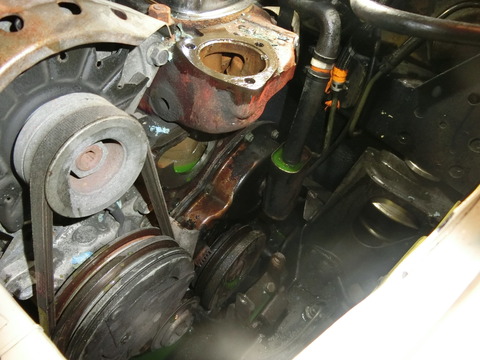

ウォーターポンプの羽根に異常がないか分解して点検。。

異常なし。。 そのまま再度取り付けます。

CIMG1326

ラジエターホースは、アッパー、バイパス、ロア、すべて交換してみます。

CIMG1332

外された重要参考人のロアホース。。。  後ほど検証します。


CIMG1333

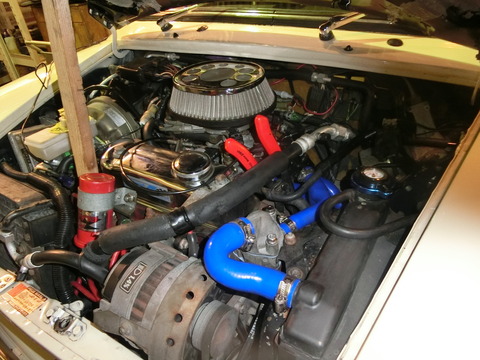

青いラジエターホースでエンジンルームが明るくなってテンションアップ

エンジン掛けます。

CIMG1334

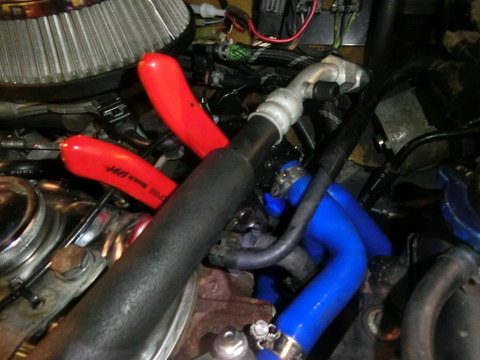

分岐してインマニの方に行ってるホースをクランプで絞めて

ヒーター方向に強制的に温水を流し込みます。。

CIMG1335

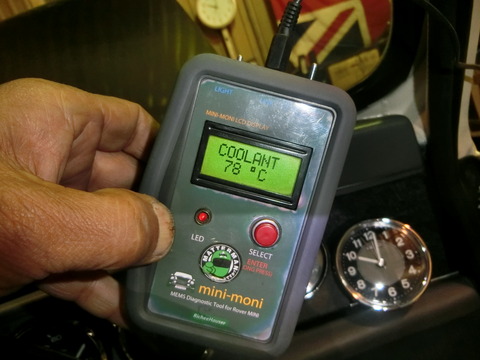

78℃まで上昇。

まだサーモスタットは開いてないので、温水はヒーターコアを回るしか道がありません(笑)

CIMG1336

エンジン回転をやや上げ気味にして勢いよく温水を回したら・・・・

出てきました♪  温風 温風

CIMG1338

暖か~い。。  これで、冬が越せます。。

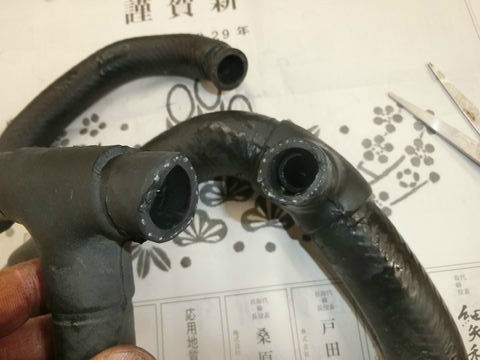

最後に、重要参考人のロアホースの解剖です。

BlogPaint

ヒーターから出て、インマニから出てきたところに合流するので、

その合流ポイントに通りが悪いところがあるはずだ・・


と思って切開してみました。

BlogPaint

が、顕著な詰まりは発見できず。。  ホースはシロかぁ。

じゃ、どうしてヒーターコアに温水が通ってこなかったのか。。。。。



s-20130625 ヒーターホースに詰まりが無かったとすると、国産品だからと言って疑われなかったヒーターコアが重要参考人に浮かび上がってきます。。

効くようになってしまった今となっては 仮説としてですが、『出荷時にコア内に散布する錆止めの油脂が寒さのためにグリスのように固まって詰まっていたのでは・・・・』と考えてみます。


ホースを外した時にヒーター入口からエアを吹き込んでヒーター内が通ってることを確認したのですが、その時に中で固まってた油脂の一部が抜けて少しだけ通路ができた。

そして、その後温水が少しずつ通るようになってコアが熱くなって固まってた油脂が流れて水が通るようになった・・・・・ のかも。。

遠回りしちゃってすみませんでした。




1月17日分追記

CIMG6807

お土産ありがとうございます。

CIMG1411

こちらはお買い上げ。。

HKSのエアクリーナー。。コレは効きますぞ。。

DSCF8220

今日からヒーターのある生活を楽しんでください・・・(^'^)

ありがとうございました。
