曽根です。


香川県のRIZ様から、リバースに入れた時のショックと、コンバーターシールからのオイル漏れを直したいとのご相談がありました。

今までだったら遠いから、運ぶのも大変だし陸送お願いするにしても高いし・・・・・・悩んでましたが、

キャメルオートの新企画 『安心オートマらくらく便パック』 で、悩み解決です。

CIMG1939

オーダーいただいてから5日後にキャメルに到着。。。

香川県からキャメルオートまで20200円というスーパープライス

BlogPaint

全国陸送の大手『陸送ゼロ』 だから陸送品質も安心です。

BlogPaint

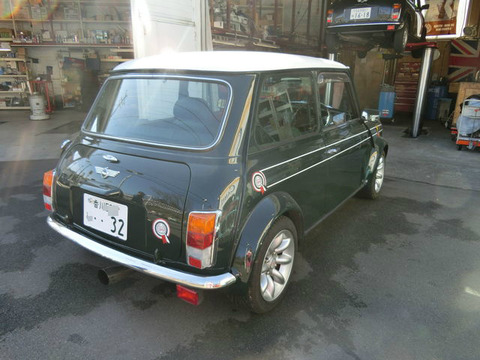

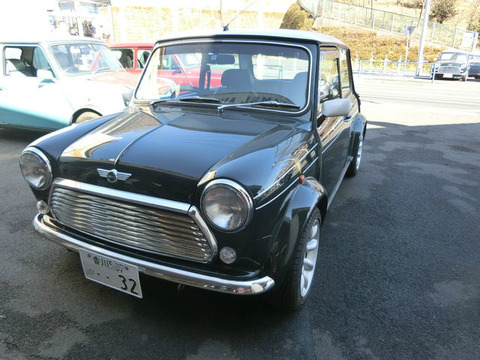

98年BSCC  走行68292km

BlogPaint

きれいですね。

CIMG1954

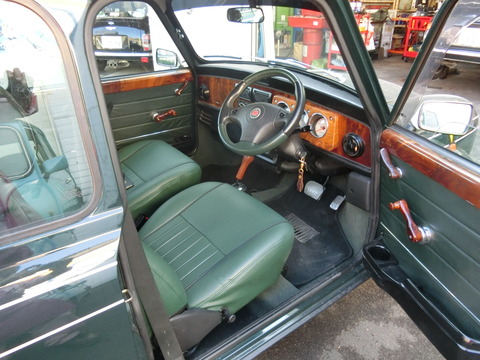

内装もたいへんきれいです。

大切に乗ってるのが伝わってきます。



では入庫チェックから行います。

CIMG1975

高宮メカお願いします。

DSCF9254

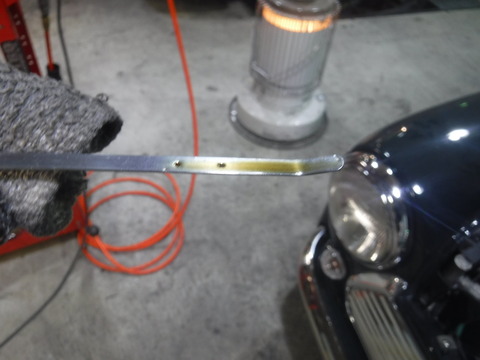

オイルは量も汚れもOK

DSCF9300

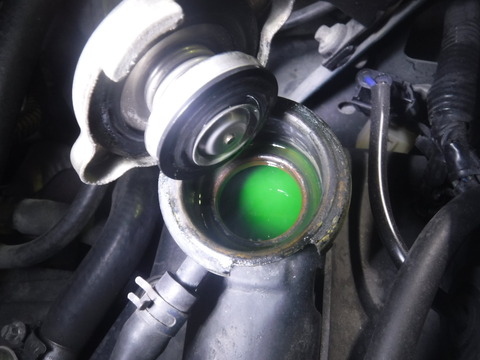

冷却水も交換されていてきれいです。。

DSCF9255

ブレーキオイルはやや少なめ。 ブレーキ各部に漏れがないかチェック必要です。


CIMG1967

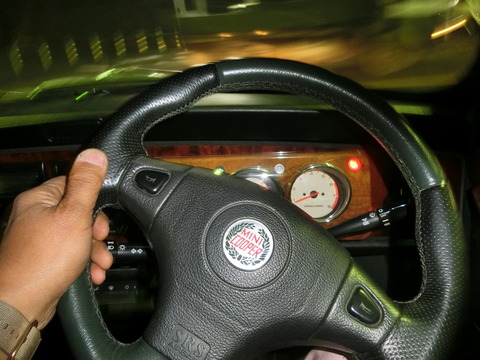

オイル、水、ブレーキ はOKなので、実際に走らせてみます。

ご依頼にあったように、リバースに入れた時は特にショックがありますね。

ストールテストは前進、リバースともに大丈夫でした。


CIMG1968

ハンドリングにガタは感じません。 直進時ややフラツキ感がありますね。

これはお好みでしょうが、私はもう少し直進性が強い方が乗りやすいかも。。

CIMG1971

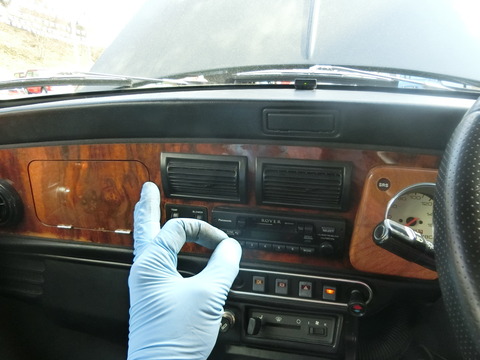

オートマはギヤを入れるときにタイムラグとショックがあります。

2⇒3速への変速時にやや抜ける感じがあります。

アクセルON⇔OFFで、ショックがありますが、これはステディブッシュが緩そうな感じです。

滑りやジャダーといった症状はありませんが、各部の摩耗はありそうですね。

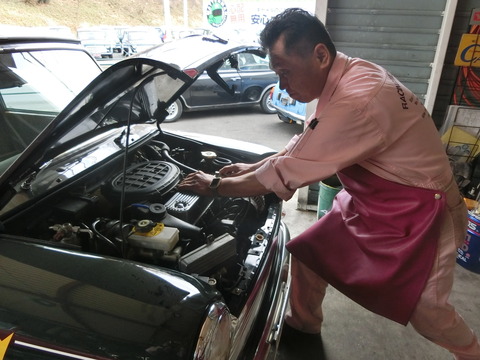

エンジンを降ろす前に必要な点検をやっておきます。

CIMG1973

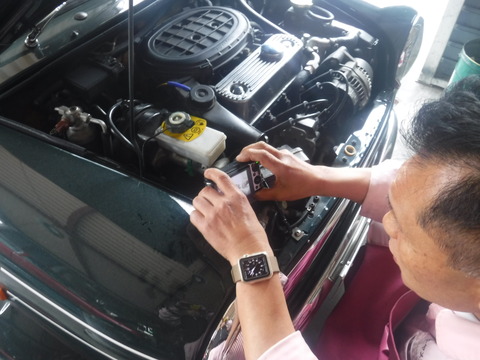

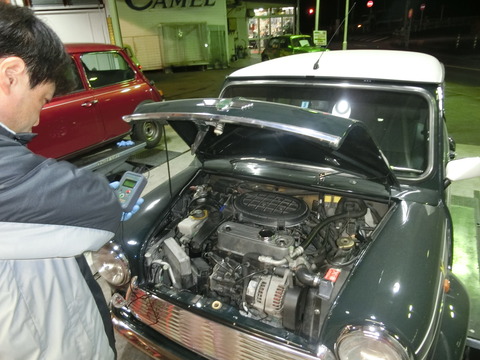

ミニモニによるECUライブデータチェック。



いくつかフォルト拾ってましたね。

DSCF9235

MAPセンサーフォルト

エンジンに掛かってる負荷を知るためのバキューム値です。

DSCF9236

クランク角センサーフォルト

DSCF9238

水温センサー  フォルト

DSCF9239

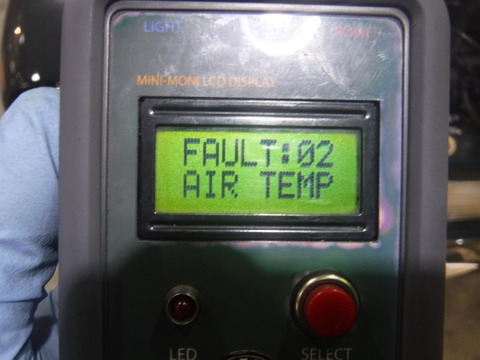

吸気温センサー フォルト。

以上、4つフォルト入ってました。

過去にセンサー交換した際に入ったフォルトの可能性もあるので1度フォルトリセットして再発しないか確認しておきます。


DSCF9242

エンジン回転は設定の850回転どおり。。

クランク角センサーOK。

DSCF9243

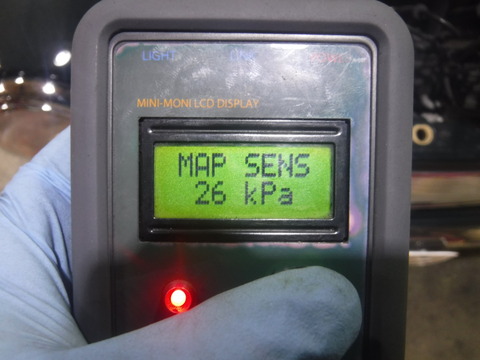

エンジンに掛かってる負荷をECUに知らせるためのインテイクマニホールド内の負圧。。

アイドリング時の負圧は健康のバロメーターでもあります。

良好ですね。

DSCF9244

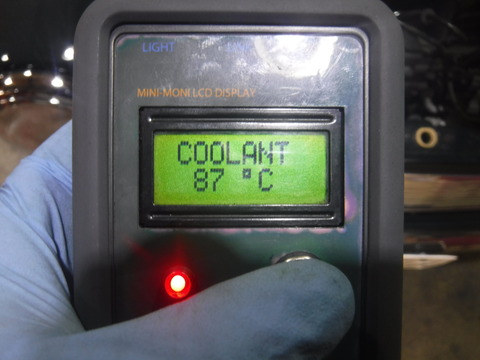

水温センサー 作動しています。

インジェクション車は88℃で標準の燃調になります。

なので、サーモスタットは必ず88℃のものをチョイスします。

DSCF9245

吸気温33℃    作動してます。

エラーの場合は35℃固定値になります。

DSCF9246

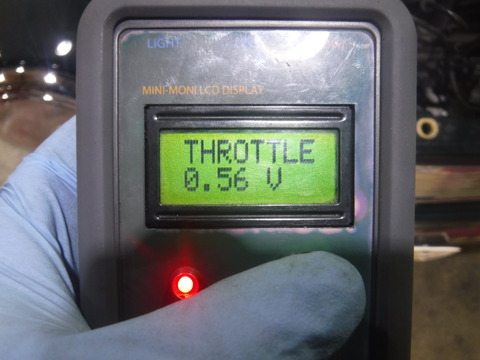

スロットル開度。

DSCF9247

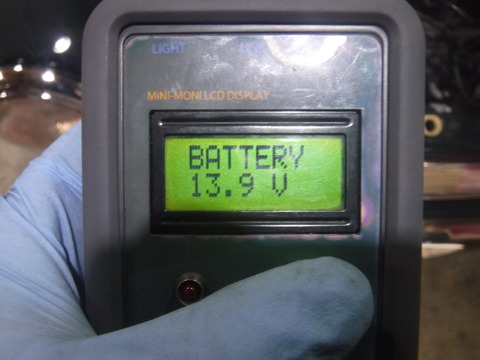

電圧。  オルタネータの発電は良好です。

DSCF9248

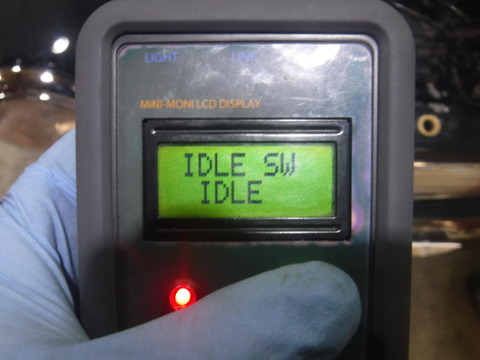

ECUは現在、アイドリングであることを認識している状態。問題ありません。

アイドリング時でも 『NOT IDLE』 になる場合は、スロットル開度センサーが不具合の場合が多いですね。


DSCF9249

O2センサー電圧  問題なく作動してます。

DSCF9250

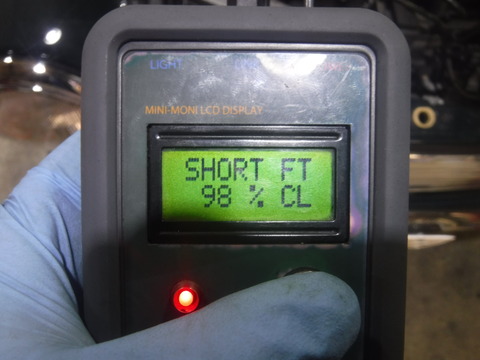

O2センサーからの情報を受けてアイドリング時の燃調の補正状態を表します。

-2%の補正なので、ほぼECUのマップ通りの燃調です

DSCF9251

アイドリング時のスロットルバルブを調整しているステッピングモータのステップ値。

回転が上がった場合、あと20ステップ下げる余地が残ってます。

標準値よりやや低めですが、問題ないでしょう。


DSCF9252

タペットカバーからのオイル漏れも無く、よく整備されている印象です。


もう少しみていきます。

DSCF9259

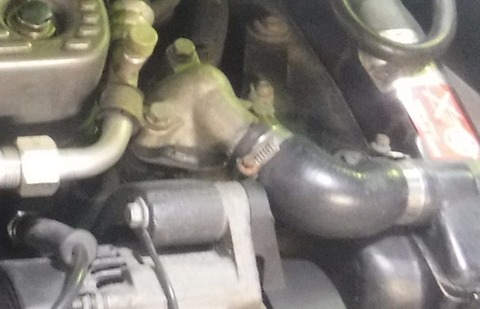

ヒータージョイントパイプは2本とも標準の樹脂製のままです。

熱劣化で脆くなってくるので金属製のジョイントパイプに交換お奨めです。

CIMG1981

エンジンの前後方向にガタが大きいのでステディロッドブッシュの交換必要です。

アクセルON、OFFでショックがあるのはこのせいです。

エンジンが前後に振れると、エキマニからマフラーも動いて排気漏れの原因になったり、

配線、配管も動くので、何かとトラブルの元になります。

DSCF9306

ブレーキマスターは交換されたばかりのようです。

CIMG1982

漏れも無く良好です。

CIMG7243

CIMG1983

ベルトも交換されてました。

CIMG1984

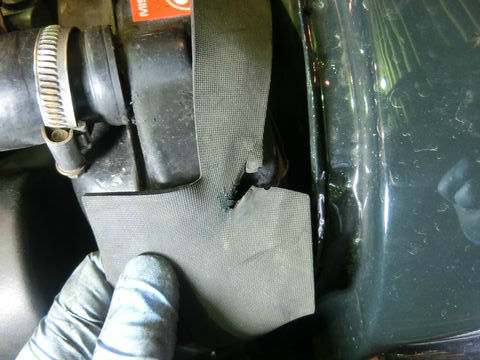

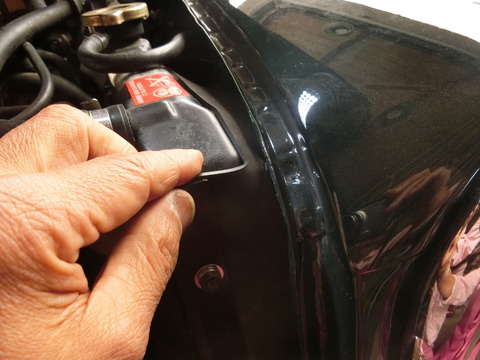

ラジエターとフェンダーの間の隙間をカバーしてるゴム製のストーンガード。。

シッカリ取り付けられていて現在問題ありません。。。

CIMG1985

が、ボディと干渉する部分に少し亀裂が入ってます。

ラジエター脱着する際にヒビが大きくなる可能性あります・・

その時は交換させてください<(_ _)>


DSCF9324

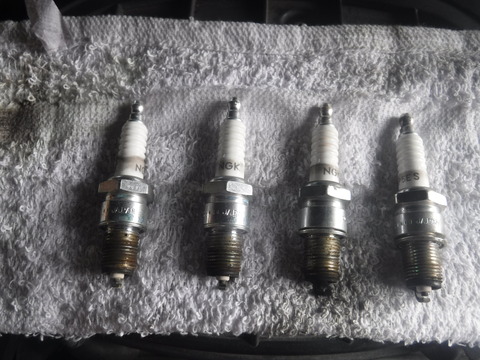

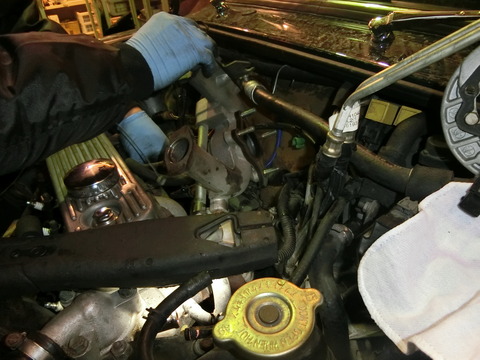

燃焼の状態はどうでしょうか、プラグ見てみます。

DSCF9327

2番は燻ってました。

DSCF9332

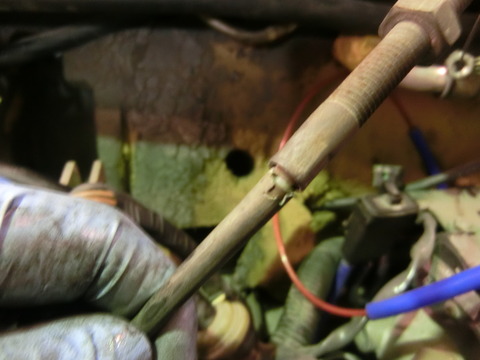

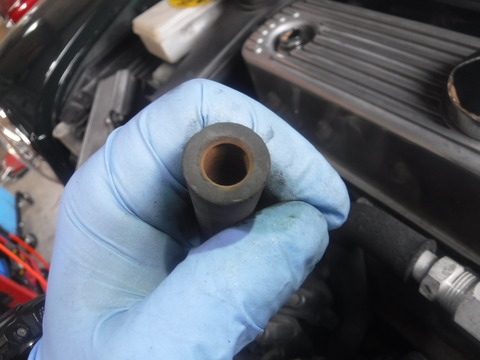

プラグコードは4本とも錆が出てました。 交換したいところです。


CIMG2005

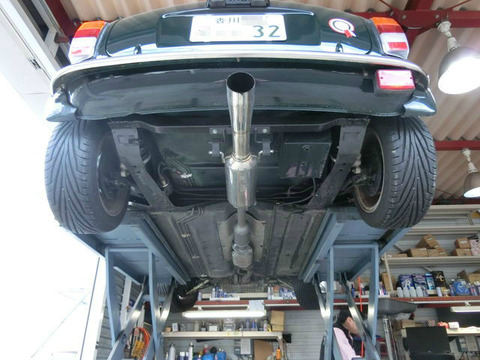

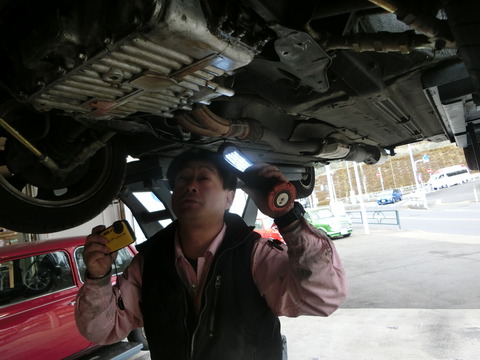

下回りチェックします。

CIMG2006

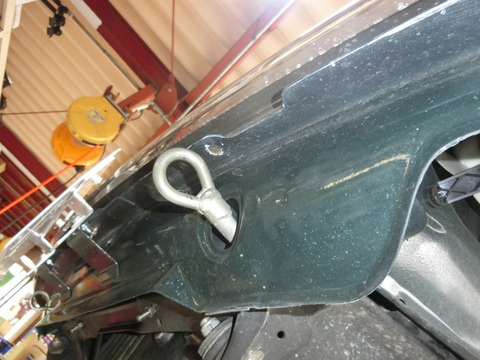

バンパーの下に錆も無く、保管状態がたいへん良いことがわかります。

MINIへの愛情が伝わってきますね。。


CIMG2012

ミッションに打刻されてる番号。。

CIMG2013

打刻番号がデフケースと違うので、過去にオートマの修理をされているようです。




何か所かオイル漏れがあります。。

DSCF9309

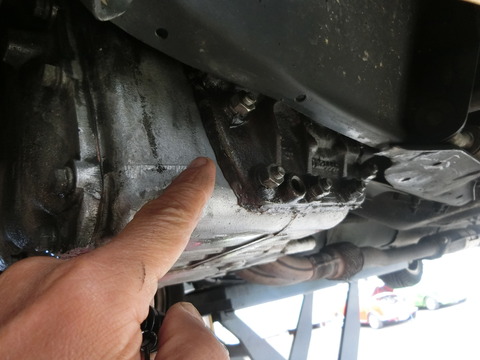

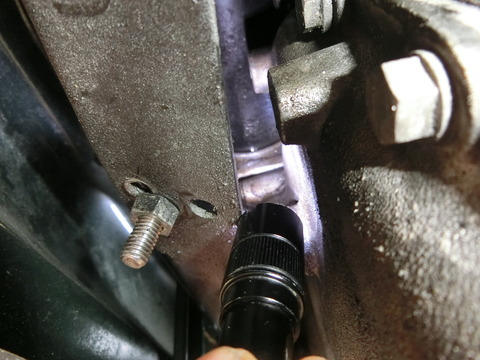

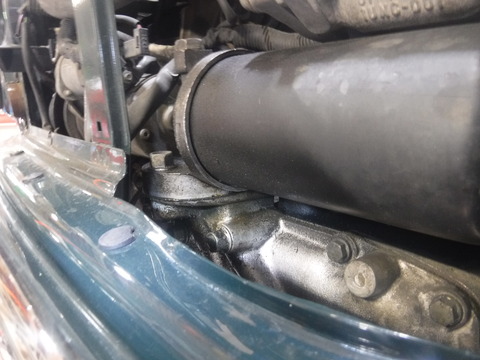

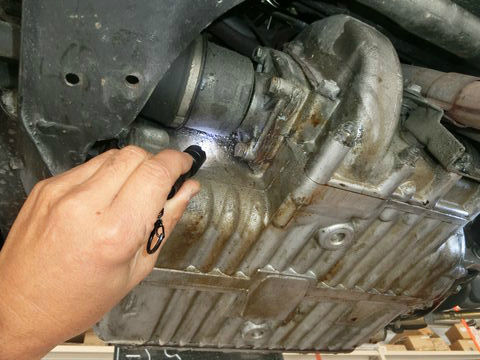

気にされていたコンバーター側からのオイル漏れ

DSCF9268

コンバーターシール、ロープレッシャーバルブ辺りからの漏れのようです。

安心オートマにする理由のひとつにこのオイル漏れがありました。。

オートマの不具合とオイル漏れを一気に解決してしまいましょう。。

CIMG1993

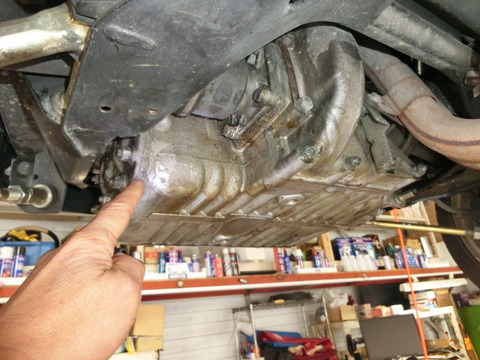

フロントパネルにつたってるオイル。。

CIMG1994

フィルターパッキンから漏れてますね。

DSCF9319

オートマ車はフィルターに掛かる油圧が高く、流れるオイル量も多く

オイル漏れの原因ナンバーワンはこのフィルターパッキンからなのです。。

当社オリジナルフィルターパッキンと、オートマ用PECS のセットで交換お奨めします。


CIMG1992

オイル漏れを液体ガスケットで養生してました。

CIMG1996

CIMG2007

パーツの取付面やスタッドボルトからの漏れに苦労した様子がわかります。

CIMG1998

BlogPaint

左のドライブシャフトとミッションの隙間からのオイル漏れは、キックダウンスイッチからです。

これも定番の漏れ場所です。

樹脂製の純正はすべて漏れてます。。 ここは三和トレーディングさんのアルミ製の対策品にベアリングを組み込み更に対策して使用します。


CIMG2011

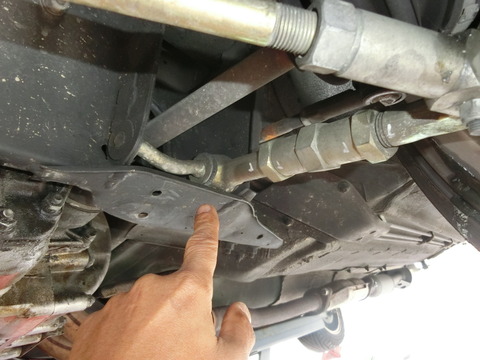

マフラーのダウンパイプのサポートバンドに亀裂が入ってました。

CIMG2010

エンジンの振れが大きくストレスが掛かると割れやすいですが

定期交換部品のようなもんでしょうね。

CIMG2008

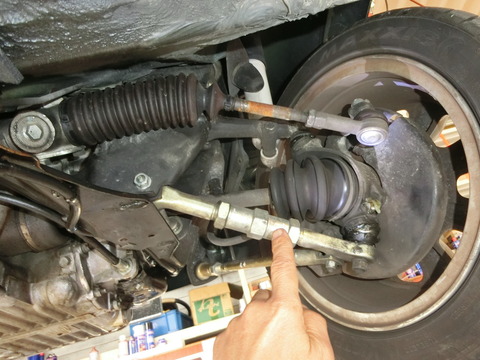

右側の足回り。 ブーツの切れは無し。  下のボールジョイントだけにやや大きめのガタがありました。

調整式のロアームとテンションロッド装備されてるので、アライメントは自在ですね。


CIMG2009

左側の足回り。  ブーツの切れは無し。

ハブベアリング、ボールジョイント、ナイロンベアリングはそれぞれ良好でした。

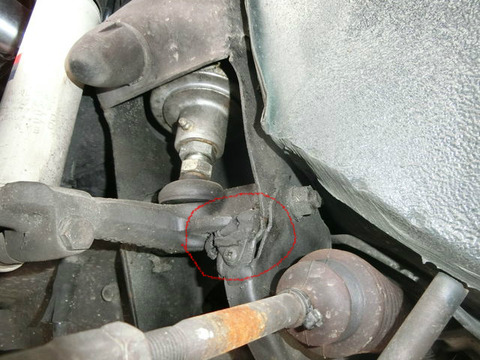

BlogPaint

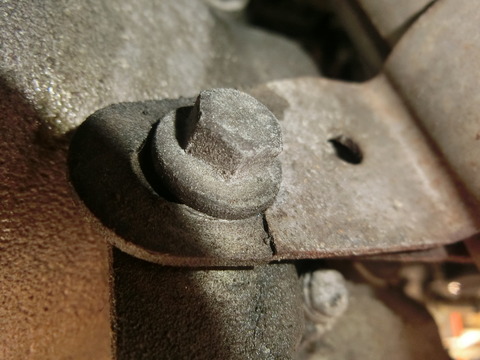

赤丸のリバウンドバッファーに切れがありました。

サスペンションを支えているアッパーアームをそれ以上下がらないように止めるゴムです。。


CIMG2018

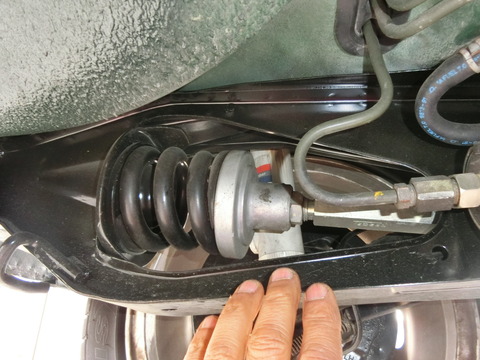

このMINIはラバコンからコイルスプリングに交換されていました。

特にコイルの場合、リバウンドバッファーがつぶれるとコイルサスが中で遊びやすくなって危険です。


CIMG2034

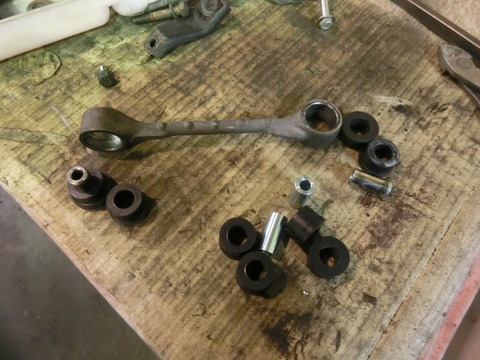

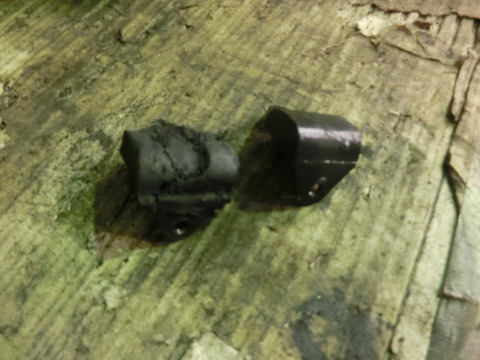

ロアームの付け根のブッシュが硬化しています。

CIMG2033

こんな感じ。。

出来れば耐久性があって動きのいい↓ このブッシュお奨めです。

http://www.do-td.co.jp/shop/30_35.html



BlogPaint

リヤサブフレームやフロア、サイドステップなどの錆もなくボディコンディションは素晴らしいですね。

CIMG2016

リヤもコイルスプリングに交換されてました。

前後ともコイルなのでサスペンションの遊びには要注意です。

BlogPaint

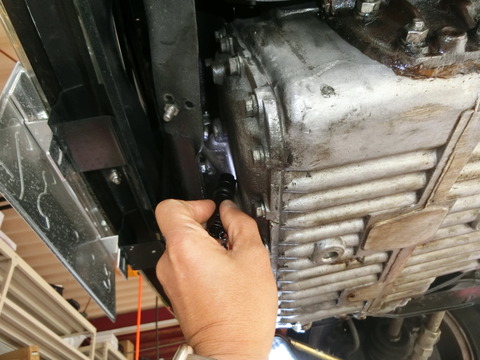

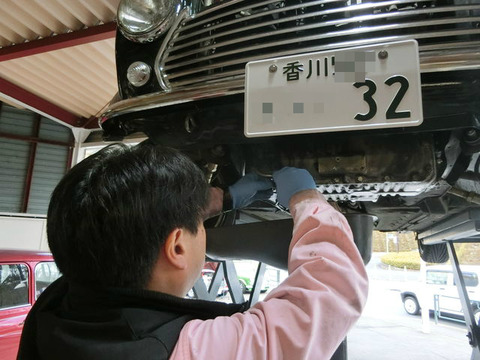

オイルのドレンボルトチェックしてオートマに内部の状態を知る為の参考にします。

CIMG2025

ドレンを抜いたら、用意してあった別のドレンボルトを入れて栓しておきます。

DSCF9384

15分ほど経って、オイル分が少なくなってきたときのドレンボルトの状態。

標準的な摩耗粉の付着です。

オートマ内部のドラムの異常摩耗などは大丈夫そうです。


CIMG7252

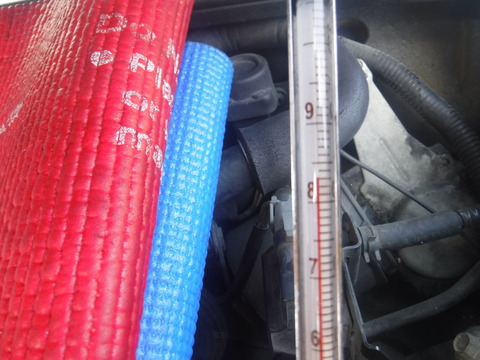

冷えた状態から水温上昇させて、水温センサー、サーモスタット、電動ファンのチェックを行います。


DSCF9347


DSCF9346

エンジン側もラジエター側も同じ14℃から暖機始めます。


DSCF9365

エンジン側が85℃になったところで、

DSCF9366

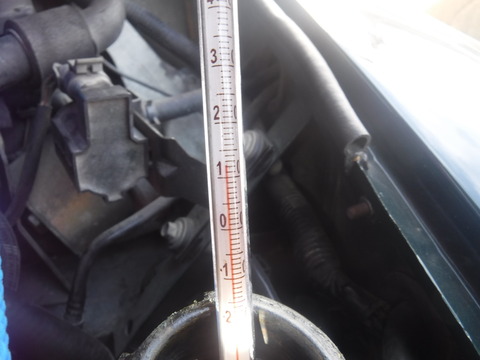

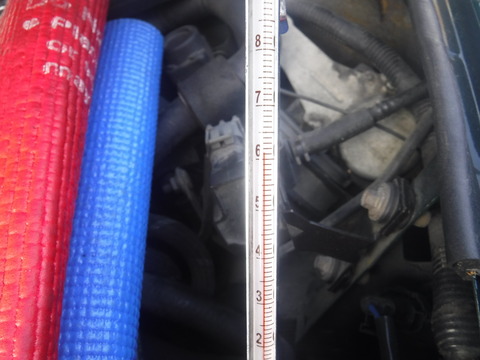

ラジエターに挿した温度計が急上昇して、サーモスタットが開きはじめたことがわかります。

DSCF9377

エンジン側85℃

DSCF9378

サーモスタットが開いてラジエターアッパータンクもほぼ同じ温度になりました。

水温センサー精度は良好です。 そのまま使えます。


CIMG2050

水温上昇させるために負荷かける為にクーラー作動させました。。

クーラーの効きはバッチリ。。 おそらく夏でもいい仕事してくれそうです。

CIMG2053

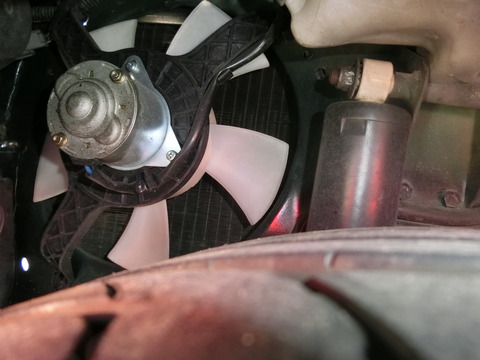

エンジンの水温95℃で電動ファンスタート。。

CIMG2054

92℃でストップ。。

電動ファンの動作も良好でした。

ラジエターは漏れも無く再使用OKですね。


アッパーホース

ラジエターホースはアッパー、バイパス、ロアともにエンジン脱着時の交換お奨めします。

あと、ぜひお勧めなのがハーモニックバランサープーリー

エンジン脱着時なら部品代だけで取り付けられます。。


2/5追記

安心オートマ と プラスメニューが決まりました。。

主なところでは、ハーモニックバランサー  AT用PECS  エンジンマウント  ラジエターホース(シリコン)

ヒータージョイントパイプ   ステディロッドブッシュ  リバウンドバッファー

サブフレームマウント(前後)  JMSAダウンパイプ・・・・・他。。


間もなくエンジン降ろします・・  もう少しお待ちください。



2/10追記

BlogPaint

降ろしてる時に気づいたところをチェックしていきます。。

CIMG4292

クーラーのコンデンサーからのパイプに少々曲がりあり。

付け根が裂けるとガス漏れの可能性があるので脱着注意です。。

CIMG4293

クーラーパイプのジョイント部は組み付け時にOリングに交換しておきますね。

CIMG4294

アクセルワイヤー被膜が傷んでるので、交換したいです。

CIMG2454

CIMG2452


BlogPaint

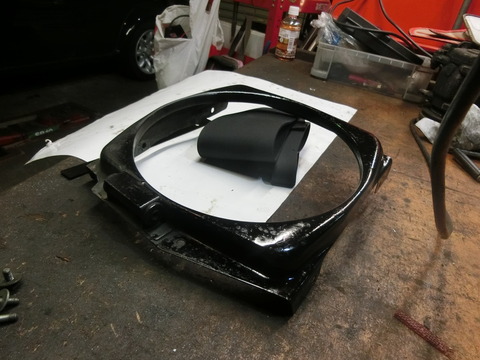

ラジエターとフェンダーの隙間を埋めるゴムのストーンガード。。

CIMG4308

切れてしまってたので交換させてください。

CIMG4300

ラジエタは再使用可能ですが、ファンが当たった跡がありました・・

CIMG4301

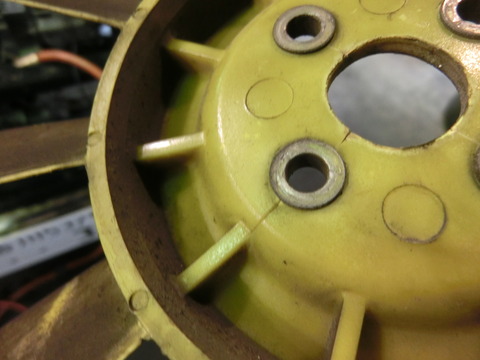

ファンブレードは反りもなく再使用できそうでしたが、クラックが入ってます。

出来れば交換したいところです。。

CIMG4302

CVジョイントは錆で少々段付き摩耗ありますが、再使用は可能です。

摩耗が進むと、ギュイッ、ギュイッ ・・などの異音が出るので要注意です。

CIMG4306

エンジン降りました。。

CIMG2469

箱詰めは石川君にお願い。。。。

CIMG2480

安心オートマ特急便はいつもの快速カンガルー。。。。

本日出発しました。。



~*~*~*~*~*~*~*~*~*~*~*~*~*~*



九州岩崎自動車での分解点検そして安心オートマは生まれ変わってきました。

DSCF1887

作業レポートは ↓ こちらから

油圧低下は鶏が先か卵が先か・・ドラムもバンドも限界でした。




~*~*~*~*~*~*~*~*~*~*~*~*~*~*


2月24日追記

CIMG8780

九州から安心オートマになって戻ってきました。

積み込みまで、少しお待ちください。


☆■☆ 3/ 2 石川の追記です。 ☆■☆


CIMG3184

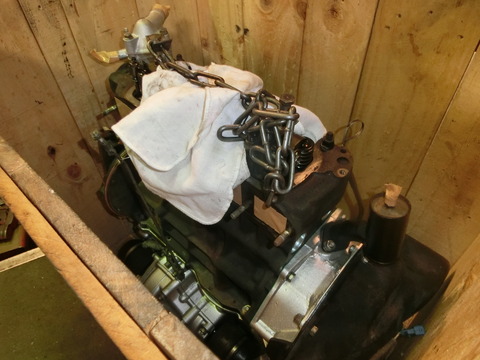

暗い箱の中から表の世界へ♪


CIMG3185


久しぶりのご対面♪
既にオイルフィルターはPECSなっています。
ハーモニックバランサープーリーも光っていますね♪


CIMG4350

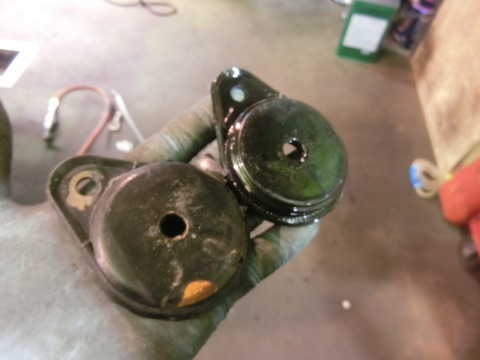

エンジンマウント新旧交代の儀。
オートマの右側エンジンマウントはナット溶接済みです。


CIMG4351


キックダウンコントロール新旧交代の儀。


CIMG4355

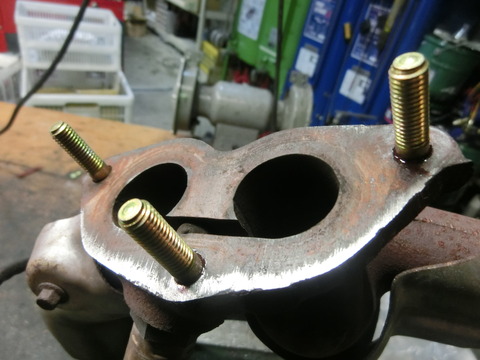

エキマニのスタッドボルトは3本共交換しました。


CIMG4356

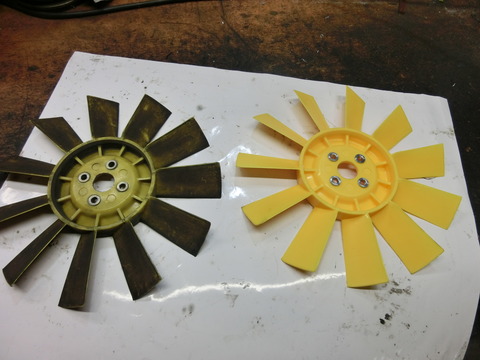

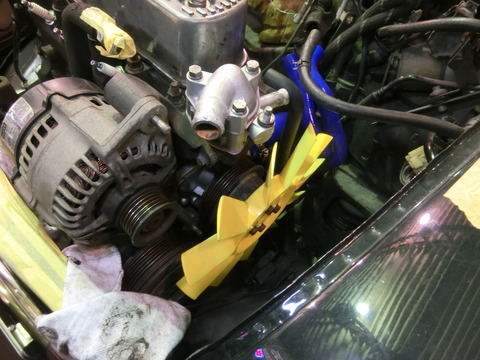

クーリングファンも交換。
黄色が鮮やかですね。


CIMG3196


ストーンガード 別名サラウンドラバーも交換。
このピラピラが無いと電動ファンの力が十分に発揮されません。


CIMG4360

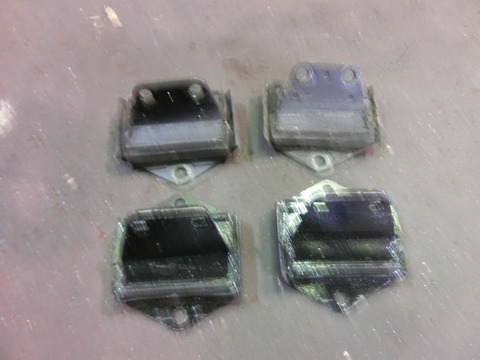

サブフレームマウントも新旧交代の儀。


CIMG4362


ピントが3D画像みたいになっていますが(笑)
もちろんリア側も替えます。


CIMG4364


ドッキング♪


CIMG4365


エンジンの振れを留めるステディーロッド。
ショック緩衝材の役目なステディーロッドブッシュ交換です。


CIMG4366

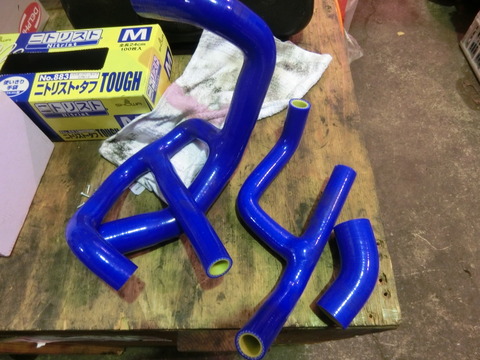

ラジエーターホースも交換します。
使うのはデルタさんのNEW STYLEシリコンホース

只今デルタさんにもこの青いホースは品切れ。
キャメルもこれで品切れです^^


CIMG4368


エンジンルームが華やかですね^^


CIMG4369

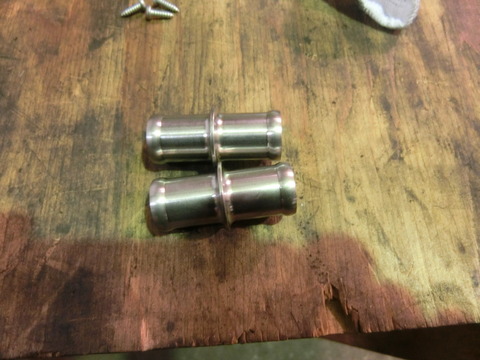

ヒータージョイントパイプは金属製に交換。
純正の樹脂製はある日突然折れて水芸の様にLLCが飛び出ちゃいます。

これでその心配がなくなりましたね^^


CIMG4370


ダウンパイプはJMSAのヴァルタンフロントパイプ使用です♪

このヴァルタンフロントパイプはJMSAとHKSの共同開発で作られたそうです。
SUH409にガンメタ塗装。純正品に比べ重量で55%の軽量化と+15mmを超える最低地上高を確保されています。

susじゃなくってsuhって事は耐熱鋼ですね♪


CIMG4372


リバウンドバッファも新しく交換しました。


CIMG4373


タイヤまで無事に装着♪


CIMG4374


LLC投入♪


CIMG4375

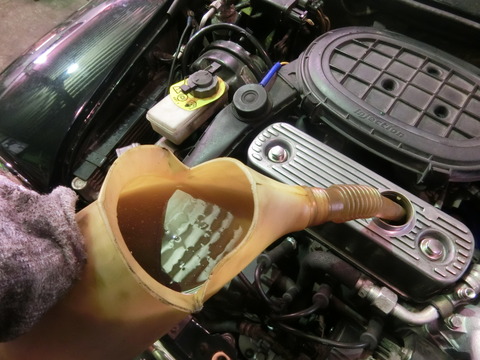

オイルも投入♪
使うオイルはもちろんWAKO'S PRO-S プロステージSですヽ( ´ー`)ノ

このオイルは100%化学合成油です。
潤滑・応力分散・冷却・防錆・清浄・密封などのオイル性能を最優先し、ハード走行やAT車で要求される超高温時(150℃)での油圧、油膜も余裕でクリアしています。

いしかわ号も同じオイル使っています^^


あと少しで完成します。
もうしばらくお待ち下さい^^




3月3日追記

BlogPaint

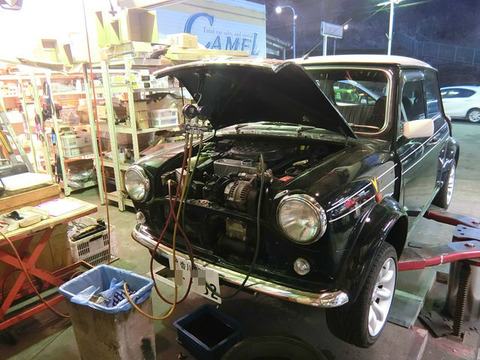

エアコンラインを真空引きしてからガスチャージ

ガスはCOLD12 (for134a) です。 分子構造が大きいので漏れにくくR12並みの冷却力。

さらに大気解放OKで環境にも優しいのです。


CIMG4377

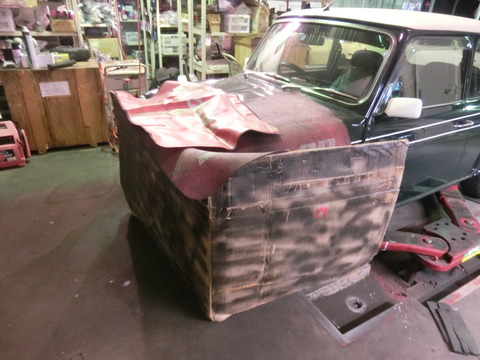

水温上げて電動ファンの作動チェックです。

暖かくなったとはいえ、アイドリングで電動ファンを回すにはまだ寒いので

いつものスペシャル段ボールで囲ってます。


Cimg4379

電動ファン作動しました。。。


3月5日追記

完成しました。

CIMG3312

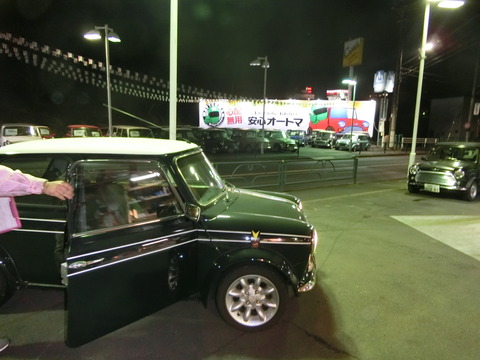

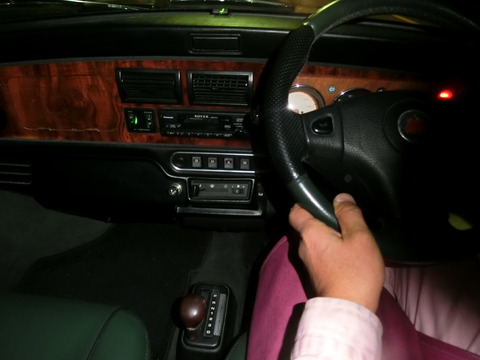

タイムラグの無い気持ちのいいオートマです。

エンジンも快調ですね。

夜の試運転だったのでシフトインジケーターの照明が切れてたのを発見。。。

DSCF2709

電球切れでした。

DSCF2711

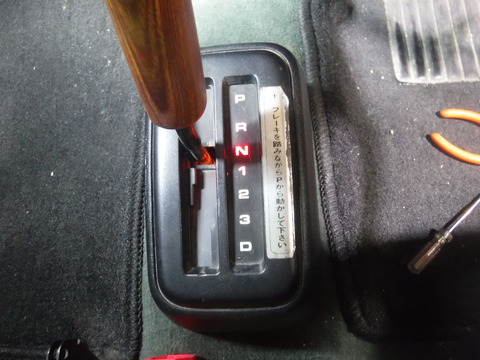

点灯OK。。 他の灯火もOKです。

納車準備完了です。



3月9日追記

出来上がったらご来店いただいてお会いして納車できればいいな・・・・

と思いましたが、ご来店いただくにはちょっと遠いので

今回は納車も陸送ゼロにお願いすることになりました。

BlogPaint

陸送ゼロの方が引き取りです。

拠点間は大型トレーラーでの移動になりますが、

その間何回かエンジン始動することになりますので

CIMG3759

各ドライバーさんに分かるように『暖機運転のお願い』を貼っておきますね。

よろしくお願いします。。


CIMG3765

充分暖機運転してから、近くのゼロ陸送の拠点まで自走で運んでいただきした。

3月14日(火)に到着の予定です。



☆ 最初のオイル交換は1000kmでお願いします。 次からは3000㎞を目安に行ってください。

オイルは2輪にも使えるものであまり硬すぎないものをお選びください。 (10w40位まで)

PECSの清掃は、最初1万キロくらいで行い、付着した摩耗粉の量の程度によりますが、その後は1~3万キロ程度で拭き掃除してください。 (専用のフィルターパッキンをご使用願います。)

また、不明な点がございましたらご連絡お待ちしています。

ありがとうございました。
