曽根です。



オークションで購入して1ヶ月ほどでバックしなくなってしまい、

広島県から安心オートマらくらく便パックでのご依頼です。

広島から八王子

2001年 40thアニバーサリーLTD メーター距離36600㎞

購入前のそれまでのメンテ状況は不明です


CIMG2797

そのとおり、まったくバックしない状態で入庫しました。

前進も大きなタイムラグもあります。

ヘッドからのオイル漏れもあり、今回はヘッドオーバーホールするので

ピストンまで取り出してフルオーバーホールのメニューになります。





~*~*~*~*~*~*~*~*~*~*~*~*~


ではここからは九州岩崎自動車からの報告をもとにお伝えします。


DSCF2662

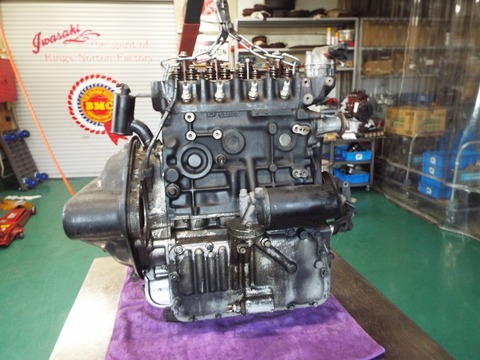

汚れたままで診察台に乗せられ、

現況を見ながらそれまでのメンテの状態も推測して分解はじめます。

DSCF2674

キャメルでの受け入れでの報告にあったように、オイルメンテが良くなかったのは直ぐにわかります。

DSCF2680

各部からオイル漏れはありますが、コンバーターシールからの漏れも定番ですね。

DSCF2682

コンバーターから出たオイル。。

色は真っ黒ですが水みたいにサラサラなオイルです。

賞味期限が切れたオイル・・って感じです。

DSCF2683

キャメルでの受け入れでもチェックしてましたが、ドレンボルトの摩耗粉は

ギヤドラムを削ってしまってると思われます。

ハリネズミのように見えますが、ミクロン単位の小さな鉄粉の粒子が磁力線に沿って並んでるのです。

指で触ると泥のようです。

DSCF2687

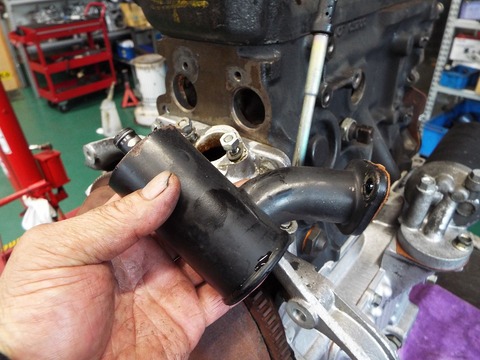

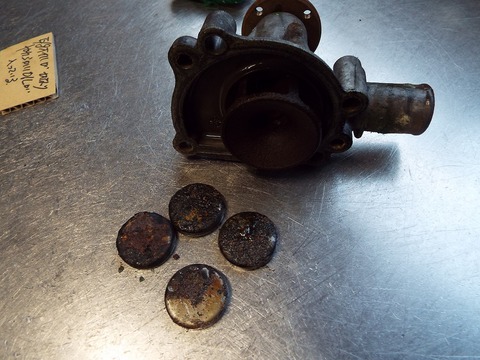

ウォーターポンプとブランクプラグを取り外し水路は高圧洗浄しましたが

水路からは錆汚れがたくさん出てきました。。。


DSCF2689

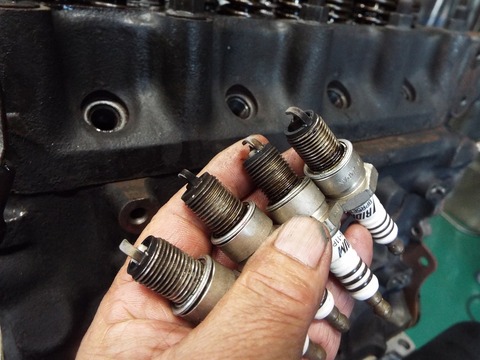

燃焼の状態はバラツキがあります。

エンジン不調な感じが伝わってきます。

DSCF2690

コンバーター側のブローバイセパレーターは固まりかけたオイルで詰まってて手で持つと重さを感じます。


DSCF2694

コンバーターを外します。

大量に鉄粉が出ている場合、このコンバーター内の小部屋には鉄粉が大量に滞留して残ってしまいますので

安心オートマにする際には他の中古良品のコンバーターと交換させていただきます。


DSCF2695

こんなブランクプレートの隙間からもオイル漏れはあります。

DSCF2697

エンドプレートを開けると真っ黒。。 オイルが劣化して表面がタール化しています。

DSCF2699

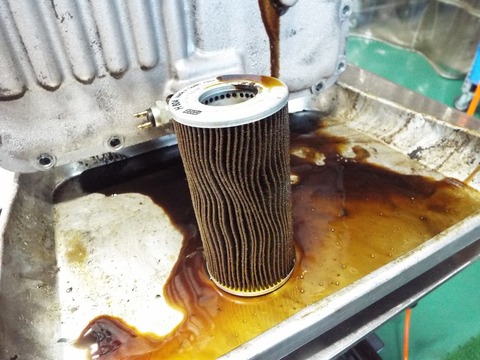

フィルターはヨレヨレ・・・。  交換サイクルは長いのは想像できますが、

固いオイルでガンガン回すとこういう風にフィルターがヨレます。。

もしや、この水みたいなサラサラオイルは新しいうちは固かったのかも・・??


DSCF2703

フロントパネルを開けて見えるミッション内部もオイルの劣化からタール化しています。

久々に見る黒さです。

DSCF2705

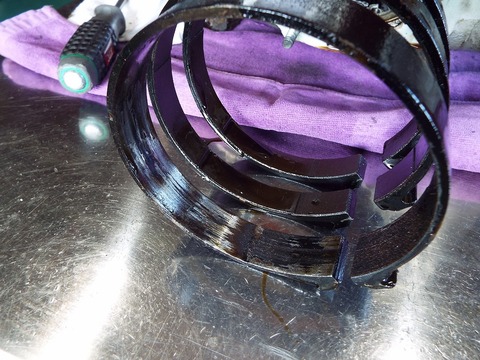

リバースのブレーキバンドは垂れさがってます。 かなり消耗しているもよう。

DSCF2706

3速バンドは大丈夫です。


DSCF2707

2速バンドの消耗もそれほどでもなさそうです。

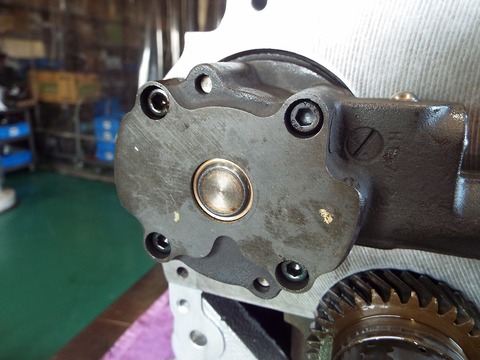

DSCF2728

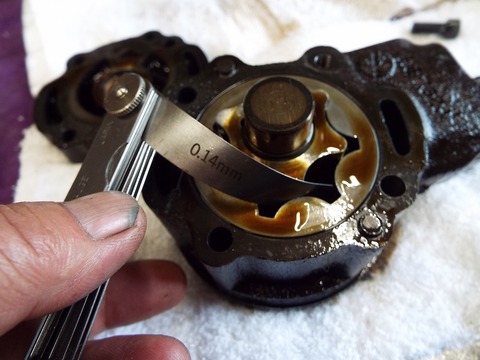

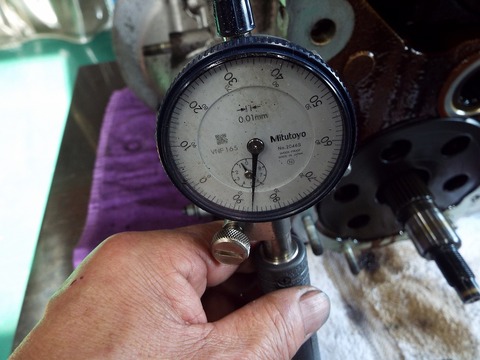

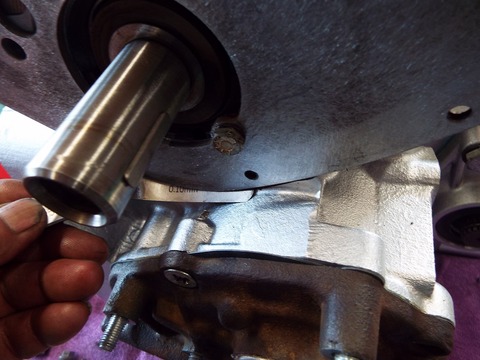

オイルポンプのクリアランスは安心オートマ基準の0.1mmより大きいので

リメイク品のポンプに交換します。

DSCF2731

ポンプローターのブッシュのクリアランスも

DSCF2732

拡大していました。


DSCF2735

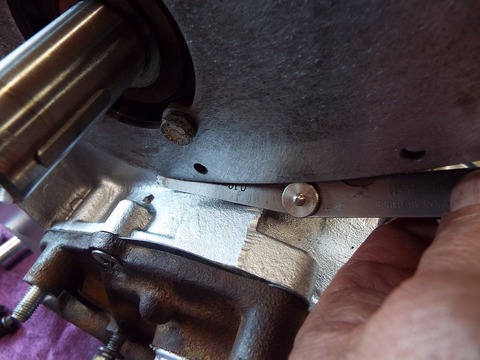

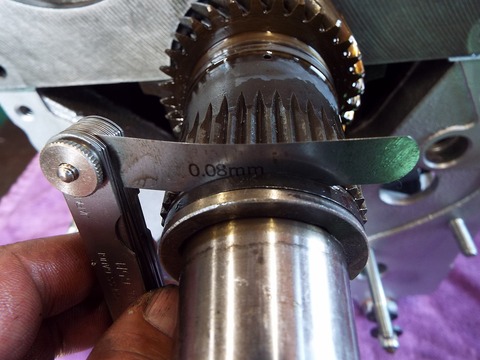

プライマリースラストも拡大してます。

これは組みつけの際に詰めます。

DSCF2737

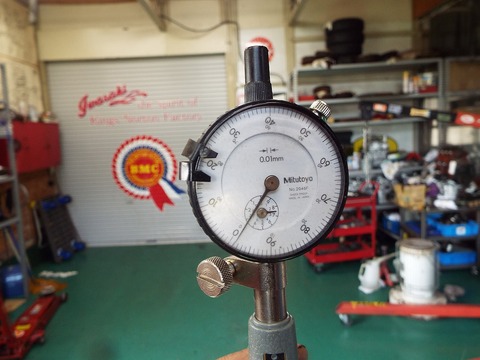

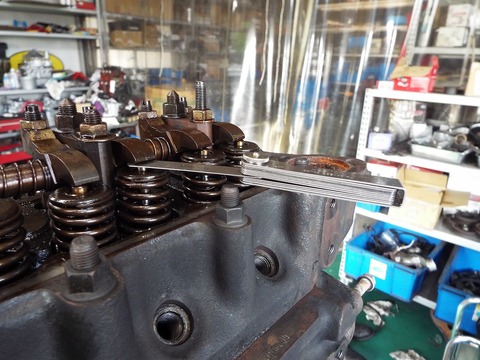

バルブクリアランス測定。。。

DSCF2738

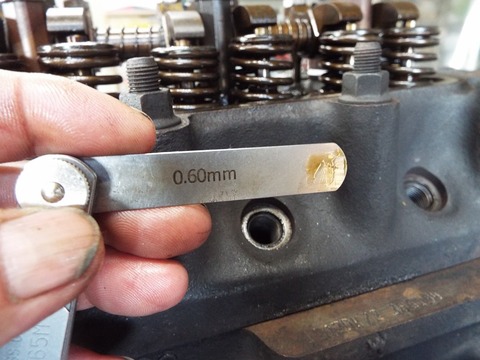

標準は0.35mm。。。

エンジンが掛かってなくてもタペット音が大きかったのは容易に想像できます


DSCF2739

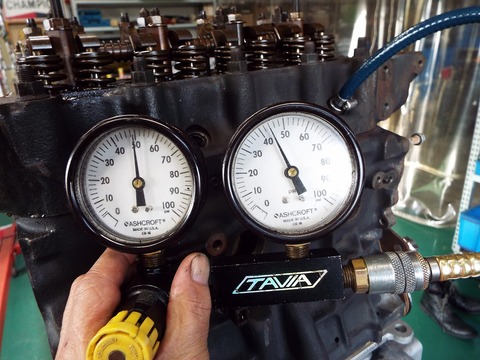

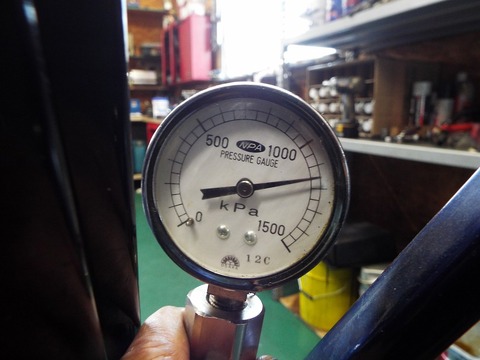

燃焼室内に圧力をかけてのリークダウンテスト

漏れがあります。

DSCF2740

DSCF2741

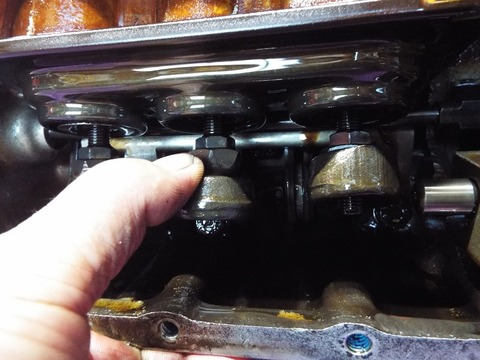

圧縮上死点で漏れがあるバルブを軽くノックしてみると

DSCF2742

正常に戻りました。。

バルブの動きが良くないですね。

今回はヘッドオーバーホールも行いますのでこれも直ります。

DSCF2751

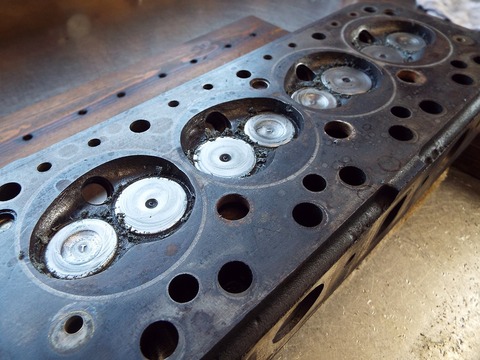

バルブの密着度が悪ければ燃焼も良くないですね。

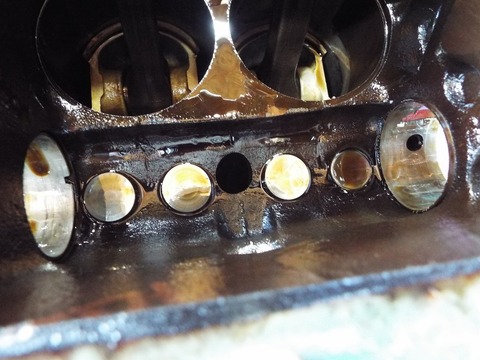

おぉ、これはシリンダー壁にパウダー状の錆が浮いているのが見えます。

後ほど組みつけの前にホーニングしておきます。



DSCF2763



DSCF2764

DSCF2765

ブロック上面は 3か所測定してすべて良好です。



DSCF2768

DSCF2769

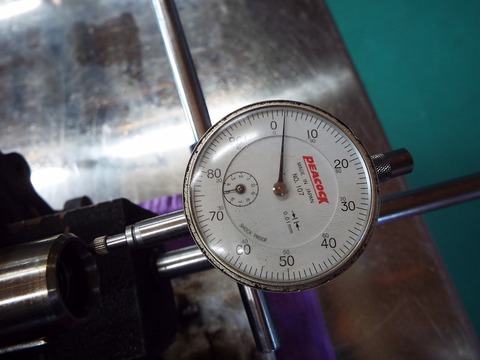

シリンダー内径の消耗も 1/100mm程度で問題なし。





DSCF2777

DSCF2778

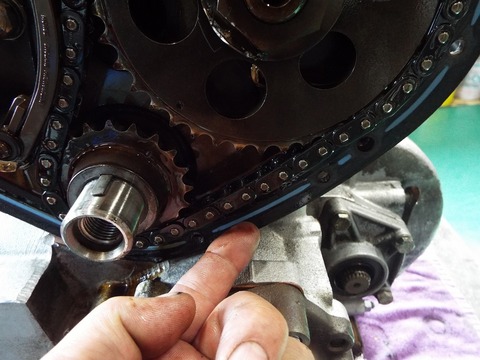

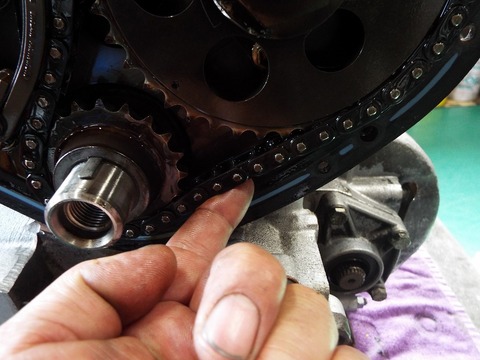

タイミングチェーンにやや遊びが見られます。



DSCF2782

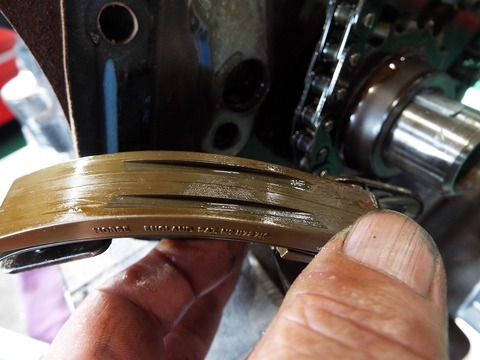

テンショナーパッドは消耗具合からの判断では7~8万キロくらいの消耗です。。

メーター距離が4万キロ以下とのことですので、アイドリングやチョイ乗りが多く

エンジンの稼働時間の割に走行が伸びなかった可能性がありますね。

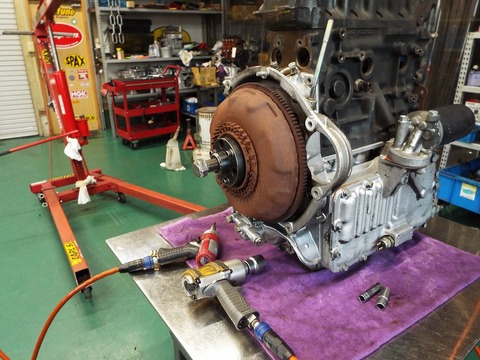

DSCF2788

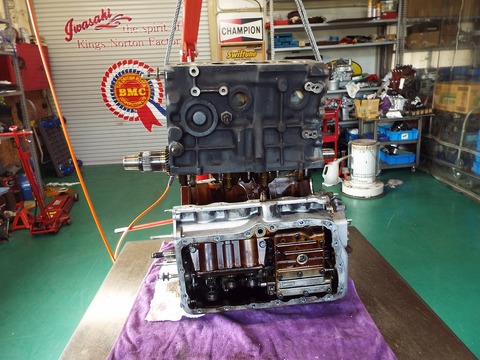

エンジンとオートマを切り離します。


DSCF2790

予想どおり、リバースバンドが掛かるドラムは大きく削れてました。

再使用できませんので、中古良品のギヤAssyと交換です。

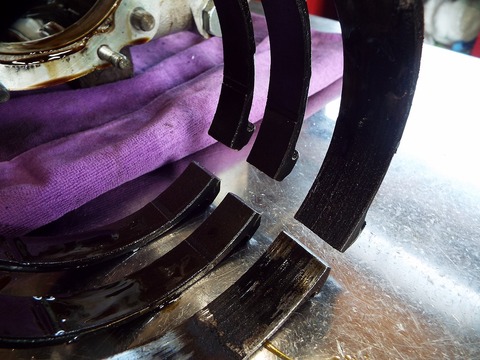

DSCF2793

リバースのブレーキバンドの摩擦材もご覧のように剥がれてしまってます。

DSCF2795

そして、リヤブレーキバンドの合口は他のバンドに比べて狭くなってます。

これは滑り始めてから酷使されために熱で変形したものと思われます。



DSCF2792

ファードクラッチのエンドプレートも割れてました。

前進のジャダーもあったと思います。

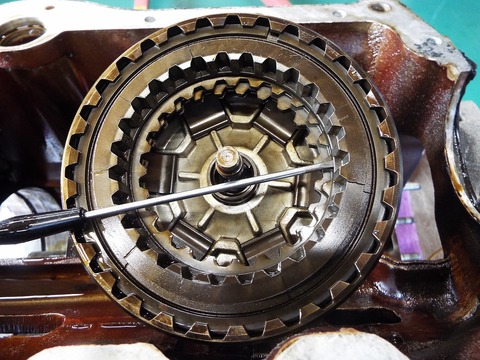

DSCF2798

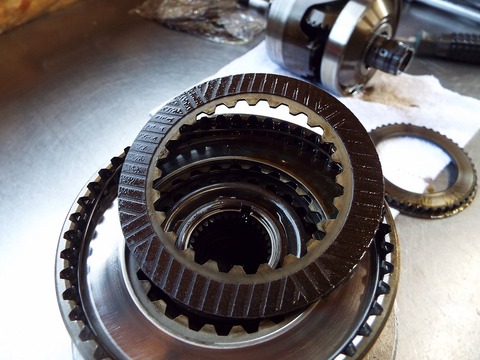

T&Rクラッチのクラッチ板はスリッドが消耗して無くなりかけてました。

この部分は走行距離に比例するところですが、オイルの状態によっても消耗度が変わります。


~*~*~*~*~*~*~*~*~*~*

Image1湿式多板クラッチはオイルの中で作用するクラッチなので、クラッチ板とプレートの間にオイルがしっかり浸透していて、その表面張力によって密着します。

オイルの性能は密着力とクラッチの寿命に影響があります。

今回のようにオイルメンテナンスが悪くオイルが劣化すればクラッチの寿命も短くなります。

~*~*~*~*~*~*~*~*~*~*




DSCF2805

リバースのサーボピストンは2か所で切れてました。

これでは完全に油圧が抜けて、リバースバンドを動かすことができません。

今回のプロセスを推測してみました。。

オイル交換せずに乗ってた・・ことから暖機運転もあまりしてもらえなかった可能性もあります。

走行距離が少ないということは乗らない時間が長いと考えられます。そして久しぶりに乗るときの暖気運転が少ないとオイルラインにエアが入ったままギヤを入れられてしまうとそれだけでもエアハンマーでサーボピストンが抜けてしまう原因にもなります。

一度のエアハンマーでサーボピストンが抜けなくてもオイルラインにエアが入いると十分な圧力でブレーキバンドを締め付けることができません。  さらにそこにオイルメンテが良くなかったことでクラッチ板やブレーキバンドの接触面の摩擦が増えて摩擦剤の消耗が促進されたのではないかと・・。

ブレーキバンドの摩耗が進むと、サーボピストンのストロークが増え続け、ある時サーボピストンがシリンダーを突き抜ける位にストロークしてしまったときに一気にサーボピストンシールが切れてしまう・・というケースは実は多いのです。




DSCF7242

↑ この2枚目の写真は同じ症状の別のMINIの物です。

横から見たところはこんな感じになってます。





DSCF2810

オートマの内蔵物をすべて取り出して、ケースもきれいに洗浄します。




DSCF2811

エンジンブロックの作業に入ります。

DSCF2813

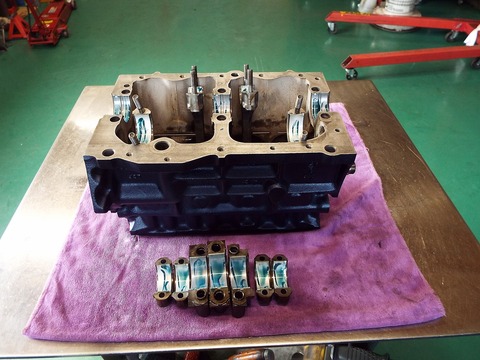

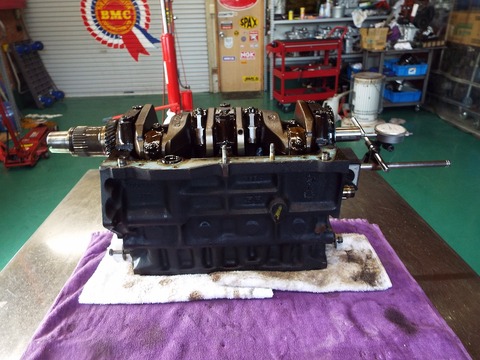

クランクスラストはOKです。


DSCF2814

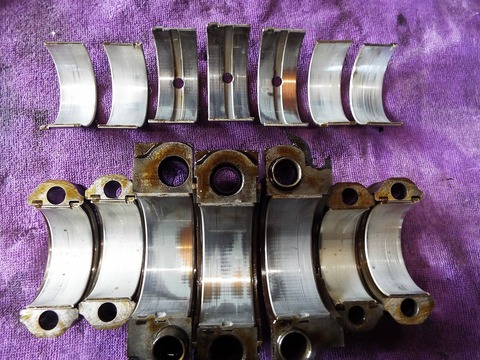

メインベアリングは1番側の上 4番側の下の消耗が大きいです。

コンロッドメタルはそれほどでもありませんが、オイルメンテナンスが悪かったのと、

オートマから大量の摩耗粉が出ていたので距離の割には消耗しています。

この親子メタルの部分はエンジン側のオイルの通り道です。

クリアランスが広がればここから油圧が逃げてしまうことになり油圧に影響するのです。


DSCF2819

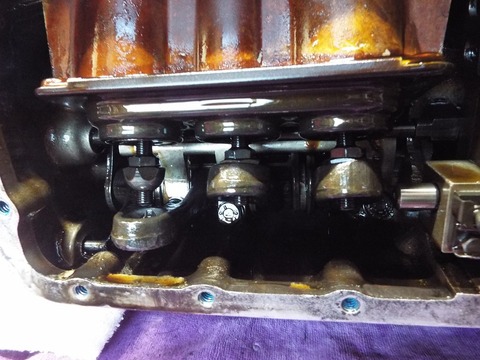

カムを抜いたところ。バルブリフターが見えてますが、コレが奇跡的と言ってよいのでしょうか・・・・

表面にキズがなく再使用できる状態だったのです。

他の部分にはオイルメンテナンスの悪さがもろに悪影響として出ていたのに

バルブリフターが無傷というのは要求する潤滑性能に違いがあるのでしょう。



DSCF2833

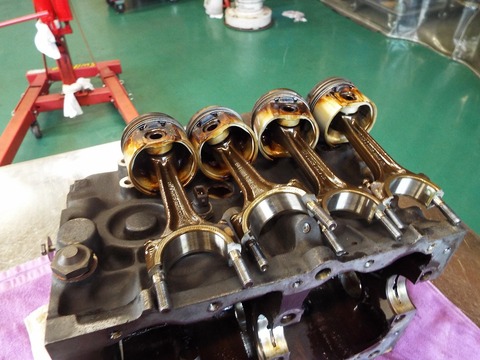

抜き取ったピストン、コンロッド。。

DSCF2834

オイルリングはカーボンによって張り付いてしまってます。


~*~*~*~*~*~*~*~*~*~*

Image1ほとんどのMINIがこういう状態になってますね。

キャメルでお奨めしているオイル添加剤SOD-1はその洗浄機能でピストンリングに固着したカーボンを

飴玉をしゃぶるように少しづつ溶かしていくことが期待できます。

ただ、カーボンの壁が厚すぎると浸透できずに期待した期間で効果が出ない場合もあります。

~*~*~*~*~*~*~*~*~*~*

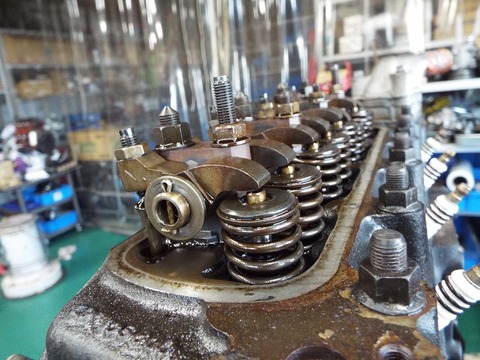

シリンダーヘッドのオーバーホールに入ります。


DSCF2841

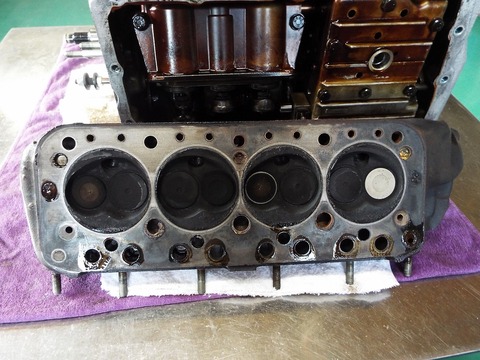

ヘッドガスケットからオイル漏れがあったので歪の疑いもあります。

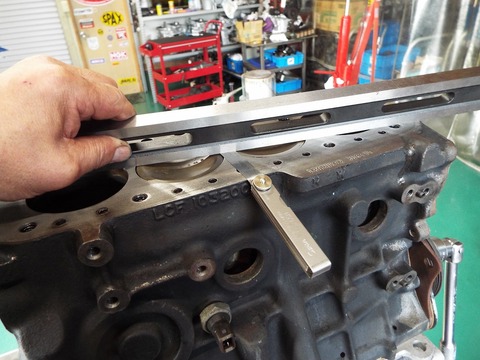

DSCF2843

横方向 OK

DSCF2844

斜め方向 OK

DSCF2845

斜め方向 その2 OK

ヘッドの歪は大丈夫でした。

ヘッドガスケットの交換だけでイケそうです。


DSCF2846

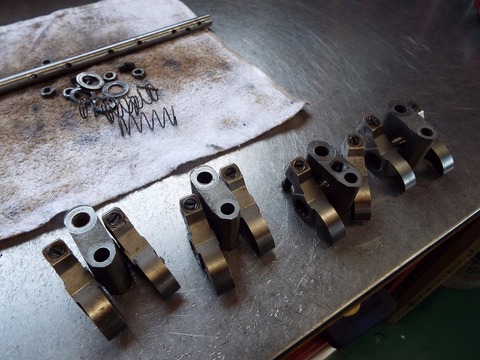

ロッカーアームを分解してアームのスポット除去やシャフトの状態を確認します。

そして、きれいに磨きます。

DSCF2848

簡易塗装ですがマスキングしてブルーマイカでペイントしておきます。

これはヘッド、ブロックまでオーバーホールした時のオプションです。

DSCF2853

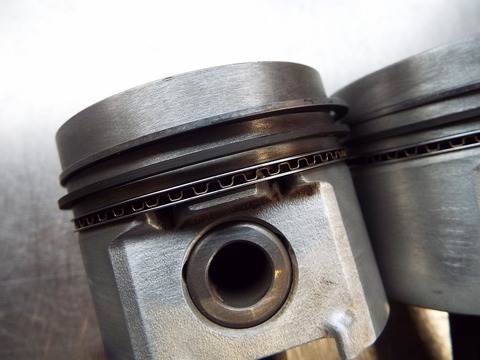

ピストンはキレイに磨いて、ピストンリングも交換しました。

この状態をできるだけ保ちたいですね。

DSCF2855

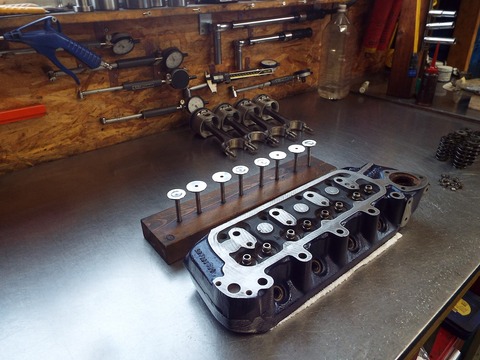

ヘッドは完全分解して、各パーツ点検 研磨して組みつけ準備です。

DSCF2859

パウダー状の錆が見えたシリンダー壁もホーニングできれいになりました。



DSCF2861

消耗が見られた親子メタルもすべて交換。。。

先ほども書いたように、エンジン側のメタルクリアランスも油圧に影響する部分なので

安心オートマでは必ず交換するパーツです。


DSCF2863

キチッとトルクで絞めて、クランクが手でスルスル回ることを確認しておきます。


DSCF2865

消耗部品はすべて交換され安心オートマも完成です。

摩擦材、シール類など重要な部分は日本製で安心オートマオリジナルです。

DSCF2877

フロントプレートとATケースの干渉がないか確認して組みつけていきます。

DSCF2878





DSCF2880

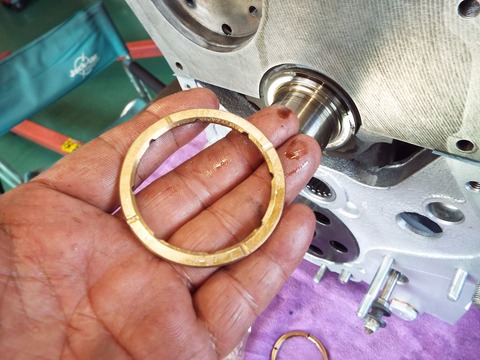

オリジナルのスラストスペーサーで

DSCF2882

プライマリースラストは理想値まで追い込めました。


DSCF2885

オイルポンプは安心オートマ専用のリメイク品 理想のクリアランスに再生してあります。



DSCF2889

DSCF2897

各部シールや

DSCF2891

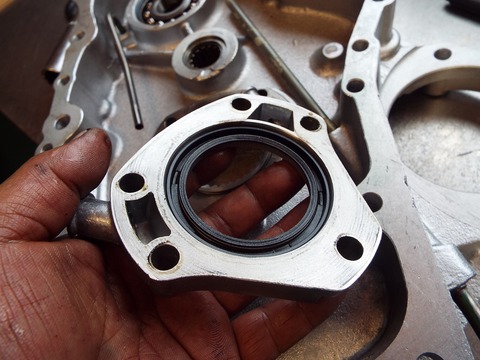

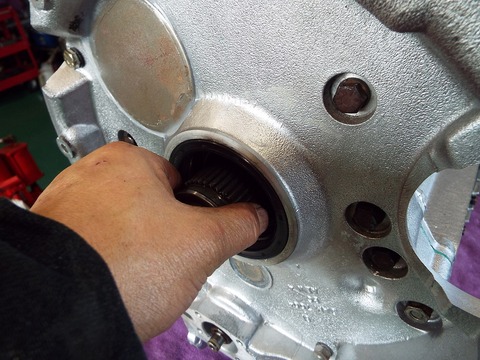

コンバーターシール等を組みつけていきます。





最終仕上げに入ります。

DSCF2900

DSCF2903

ハーモニックバランサー取付け

*ドゥトレーディングさんのハーモニックバランサーのページ


DSCF2905

バルブは磨き摺合せでメンテされ、燃焼室もきれいになりました。

もちろんバルブシールも交換したのでオイル下がりもこれで心配なし。。


DSCF2907

ロッカーはこんなに綺麗になりました。

フィラーキャップを開けて中を見るのが楽しくなりますね。。♪


DSCF2674

ちなみに入庫したときはこのくらい汚れてましたねー(笑)

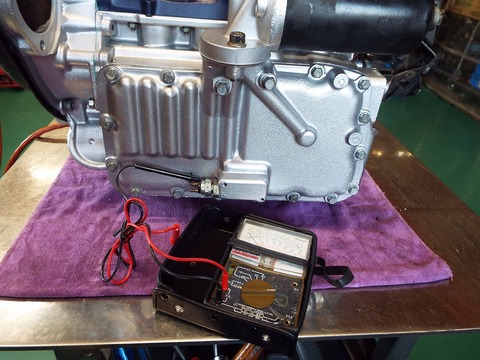

DSCF2908

インヒビタースイッチはPとNで導通するところを探して取付けます。


DSCF2911

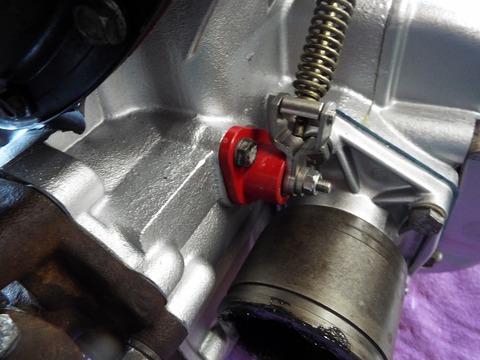

漏れ率100%の純正の樹脂製のキックダウンから

対策品の三和オリジナルをさらにベアリング追加して漏れにくくしたキャメルオリジナル。

現在のバージョンは赤色。。



DSCF2913

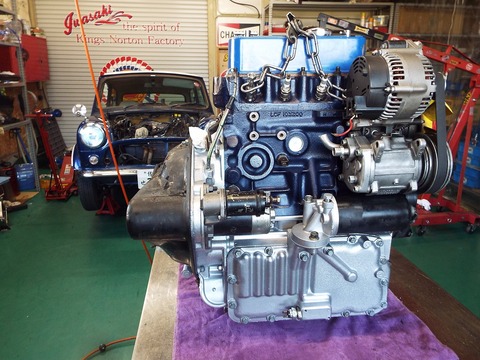

最終段階のテストに向けてエンジンに補機を取り付け


DSCF2917

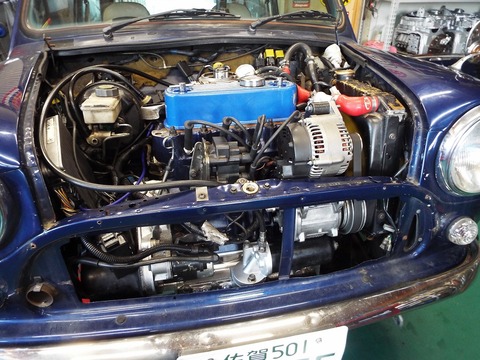

実車に載せて エンジン掛けて冷間油圧チェック

問題ないのでそのまま実走テストで最終チェックです。





DSCF2920

これも安心オートマのお約束。。。

約30㎞の実走行テストで、ギヤの入り方、変速の状態、エンジンの具合もチェックします。

すべて良好。。


DSCF2923

戻って温間油圧測定。。

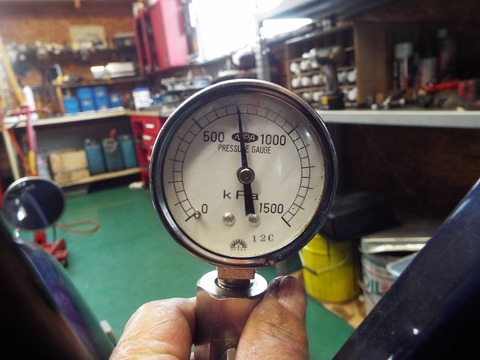

前進油圧 7kg   OKです



DSCF2925

バック油圧 11.5kg   良好ですね。


エンジン、オートマの変速、油圧などはすべてOK


しかし、パーキングが深く入りすぎてバックしたときに、パーキングに引っ掛かりが少し感じられたので

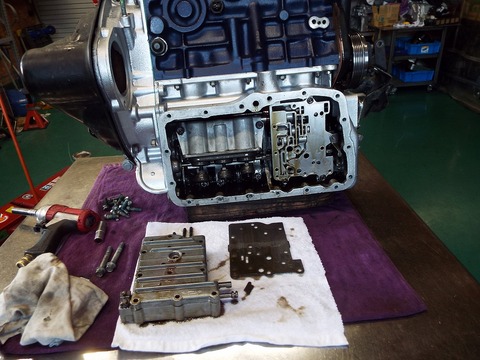

DSCF3121

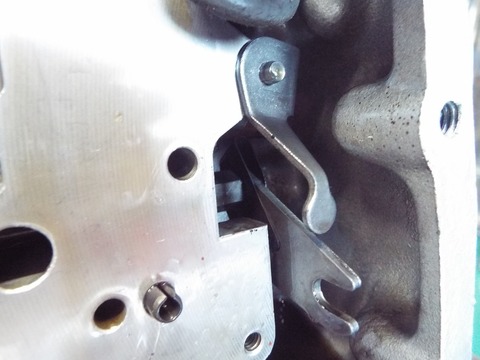

前面パネルを再度外して調整します。


DSCF3122

バルブボディのカバーを外して

DSCF3123



DSCF3127

ここを調整して引っ掛かり解消させて完成。。



乾杯1

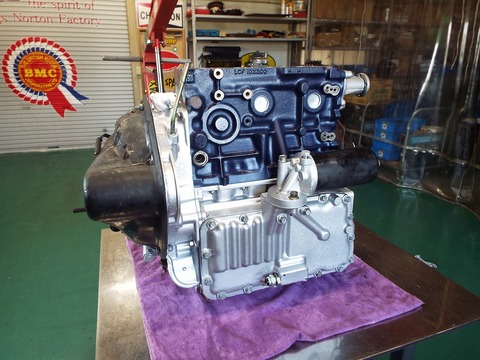

今回も良い安心オートマができました。

エンジン本体もフルオーバーホールで新車みたいにリフレッシュです。

快調なエンジンで気持ちのいい変速をお楽しみください。








では、本編に戻ります!!

バックしなくなって、広島県から安心オートマラらくらく便パック + ラバコンも交換です。
