曽根です。


突然前進しなくなってしまったKT様のMINI。

CIMG7430

去年10月に初来店の際に磁力型フィルターPECS取り付けの時のオートマの状態は

ややタイムラブはあるものの、滑りやショックなどの表面的な異常は感じられませんでした。




その後の半年間で内装やメカをいろいろバージョンアップしてこられ、今回前進しなくなって入庫する直前は

他店でクーラーをエアコンにしたり、チューニングヘッドにLCBなど 快適&快速仕様への試みをされてました。


DSC07552

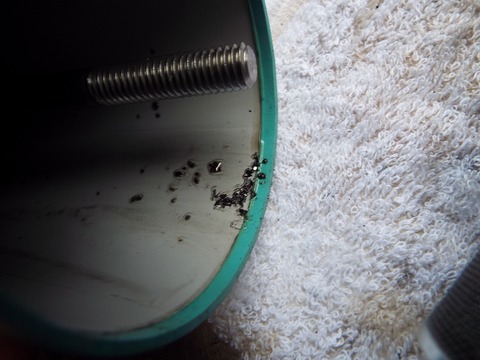

今回入庫時のドレンボルト

摩耗粉は少ないのでギヤドラムの摩耗が原因ではなさそうです。

リバースのストールテストも良好でした。



~*~*~*~*~*~*~*~*



ここからは岩崎自動車からの報告をもとにお伝えします。

DSCF8932

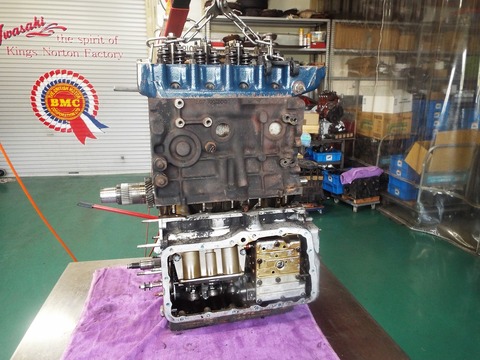

すでにPECSが付いてるKT様のエンジン&ATが診察台に載せられました。

DSCF8942

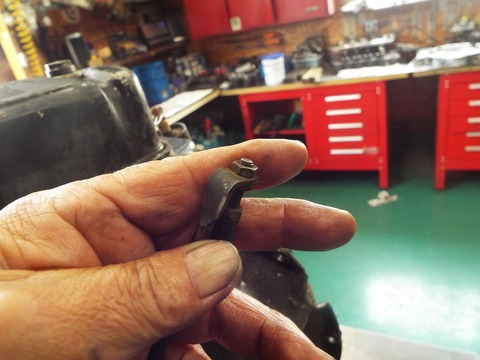

キックダウンレバーは早めにシフトアップする方向で調整されてました。

わずかな滑りがあってもDレンジだと気づきにくいかもしれません。


DSCF8944

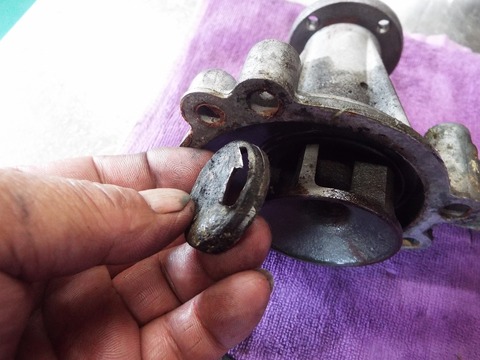

コアプラグを抜こうとドライバーを使ったら貫通してしまいました。

水路の状態はやや心配です。

分解した後、ウォーターポンプやコアプラグ穴から高圧洗浄機で水路洗浄しております。

DSCF8951

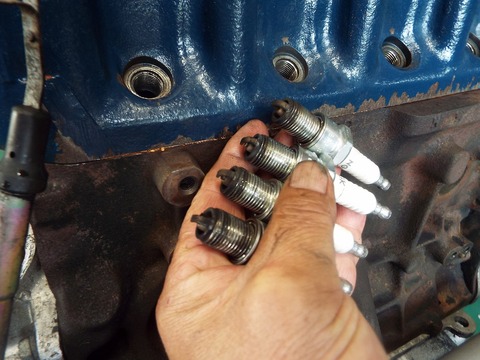

プラグはやや燻ぶってましたが・・・


DSCF8985

各シリンダーの圧縮には問題ないので、ヘッドもしくは車両側の整備が必要です。

積み込んでからキャメルで点検します。


DSCF8974

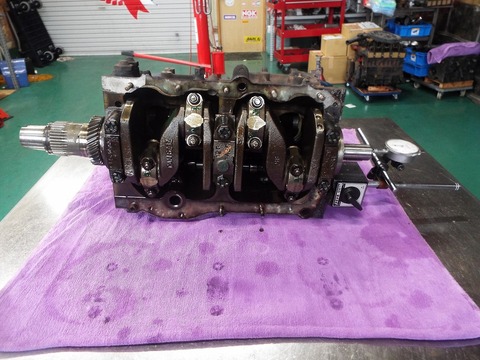

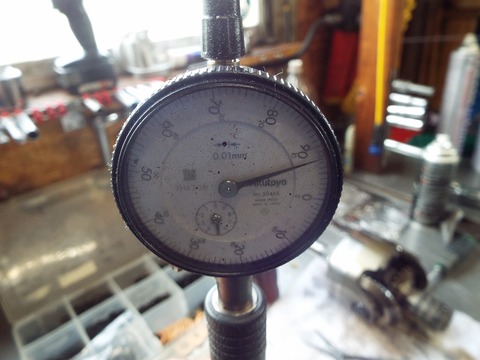

オイルポンプのクリアランス測定

DSCF8975

軸側も測定

DSCF8976

オイルポンプは安心オートマ基準では再使用不可です。

オイルポンプの新品供給はありませんが、リプロダクトに成功して当時の新品より良いものができましたので

そちらを使用します。


DSCF8977

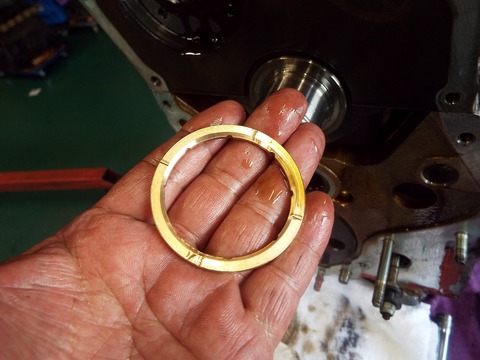

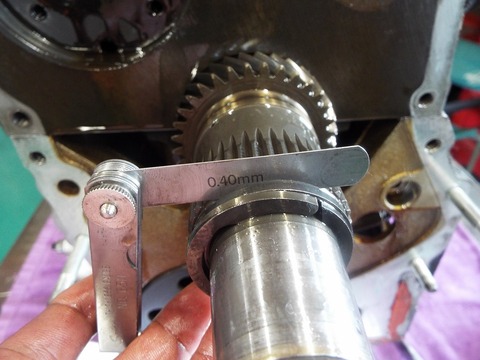

プライマリースラストはここまで広がると供給部品では対応できないので

DSCF8978

ワンオフ品で対応します。

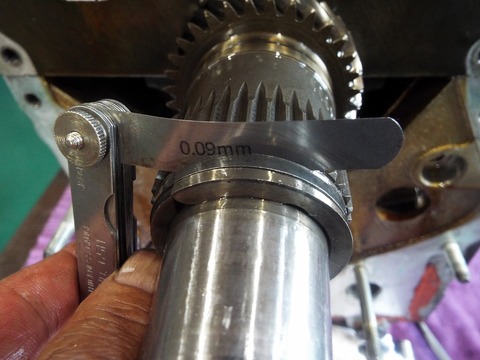

DSCF8979

規定値内に収まりました。

スラストのクリアランスがもっと大きい場合クランク再使用不可・・になる場合もあります。


DSCF8989

チェーンテンショナー 溝と溝の間が擦れ始めてます

距離は10万キロややオーバーといった感じ。。

積算計の113000㎞は実走行のようです。


DSCF8991

エンジンとオートマ切り離し。。


DSCF8962

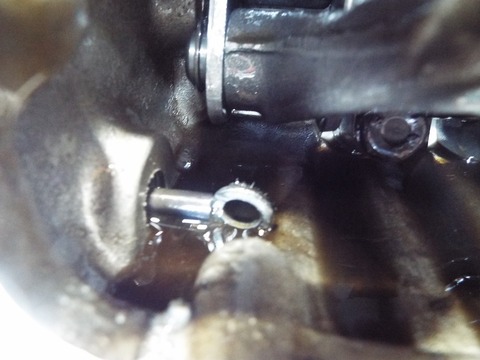

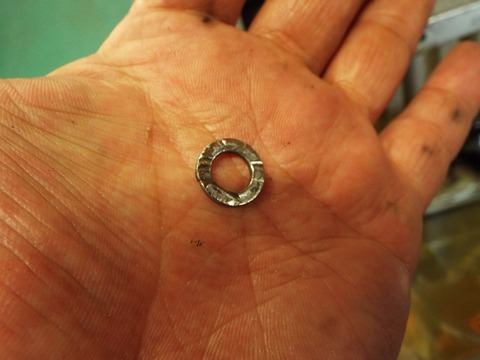

ミッションケースの内側から見たら、ドレンボルトの先にワッシャーが付いてました・・・

ドレンボルトの穴からは出てこれない大きさでした。

DSCF8963

あちこちに挟まれながら傷だらけ。。

ブローバイセパレーターを外した時に落っことしたでしょうか。

原型を留めてるし、傷の様子からもまぁ軽症だったと考えたいですね。


DSCF8967

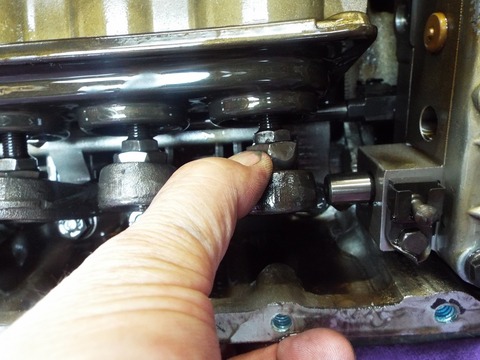

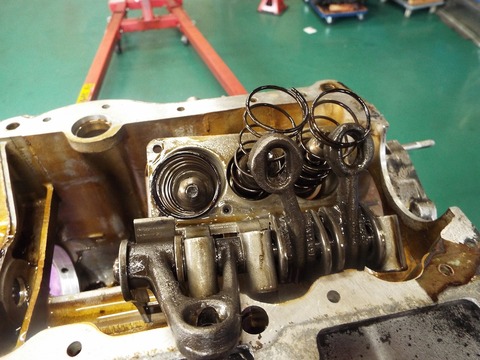

各ギヤのサーボピストンのストロークをチェックします。

レバースバンドの消耗は進んでいるようです。


DSCF8968

3速バンドはまだ大丈夫そう。

DSCF8969

2速もそれほど消耗進んでなさそうです。


DSCF8992

消耗が進んでいたリバースのドラムでしたが、

幸いまだ傷ははいってませんでしたので再使用できます。


DSCF8993

ブレーキバンドは3速が一部剥がれてるのが見えます。

これは交換時期ですね。。。


DSCF8998

サーボピストンを分解

DSCF8999

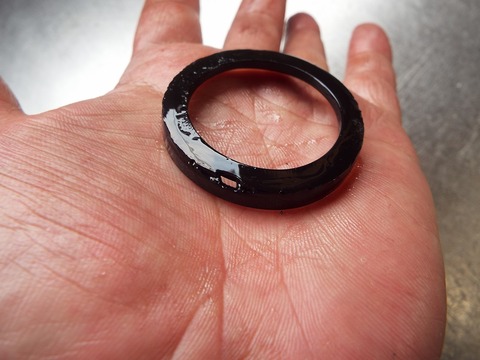

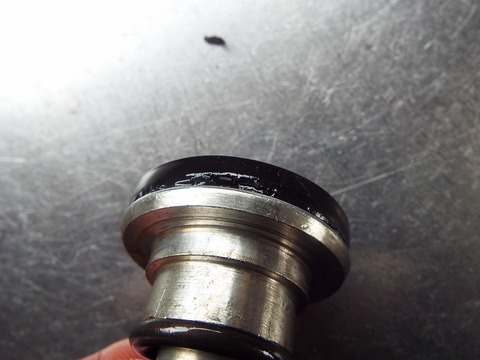

リバースのサーボピストンシールは一部が切れてました。

DSCF9001

ブレーキバンドの摩擦材が消耗してピストンのストロークが大きくなって

ピストンシールが抜ける寸前で切れた可能性あります。

まさに危機一髪。  このピストンシールが完全に切れたらバック不能になります。





DSCF9014

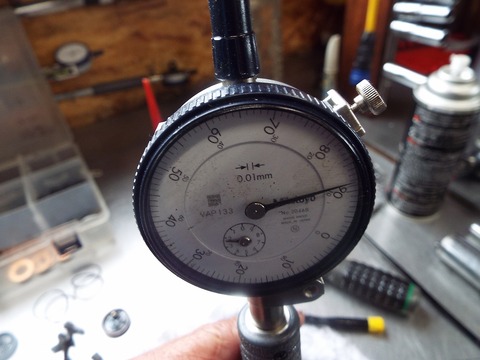

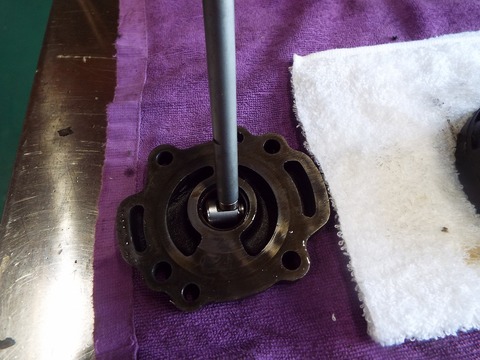

3速ドラムのブッシュ摩耗測定・・

DSCF9015

ブッシュの打ち替えが必要です。

3速にシフトした時のフィーリングに大きく影響する部分です。


DSCF9003

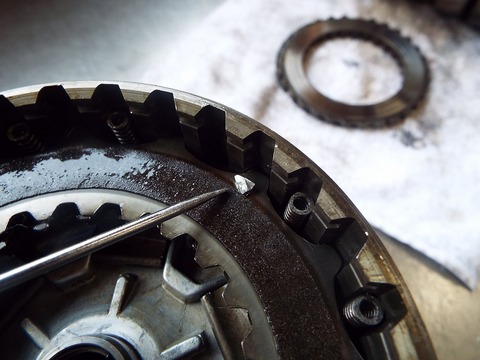

フォワードクラッチを分解しようとすると・・・・

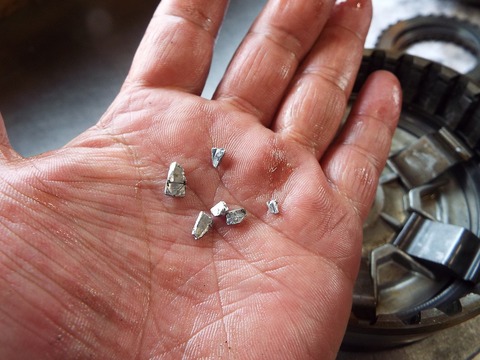

アルミ片がでてきました。

DSCF9004



DSCF9006

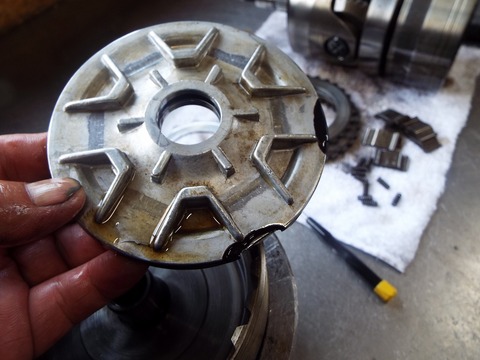

フォワードクラッチのアルミピストンが割れてました・・・・・

DSCF9007

前進できなくなった犯人はコレですね。

DSCF9008

ピストンが割れて、シールが切れてしまい油圧が漏れて

前進側のすべてに油圧がかからない状態でした。


DSCF9012

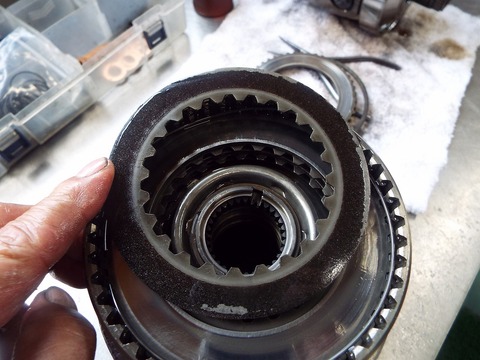

T&Rクラッチも危ないところでした。

DSCF9013

クラッチのスリットは全くありませんでした。

クラッチとプレートは何枚も重なっていますが、そのすべてのクラッチのスリットがなくなると

数ミリのストロークが増えることになります。

ギヤが入るまでのタイムラグはいたるところの油圧漏れが原因ですが、ここのクラッチが消耗して

クラッチプレートのストロークが過大になったことも原因のひとつです。

このストロークが大きくなり アルミ製のフォワードクラッチのピストンがわずかに当たるようになってのでしょう。

アイドリング程度で1速にいれればそれほど衝撃はないですが、やや回転が上がった状態で1速にガツンと入って強く当たったのかもしれません。

ギヤを入れた時にタイムラグがあると、急に油圧がかかりこういう状態になりやすいですね。

どこかで油圧漏れがある症状がタイムラグです。

すべてのトラブルのスタートはタイムラグから・・なのです。

Image14 タイムラグがほとんどない、キャメルのおとーと君で安心オートマを体感してください。


DSCF9020

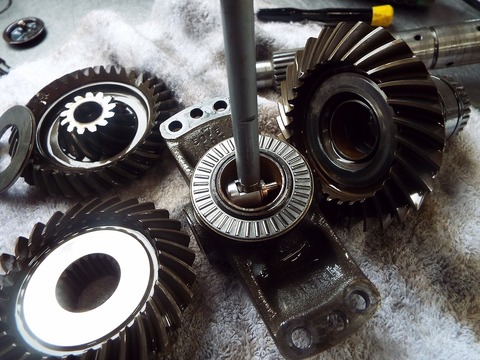

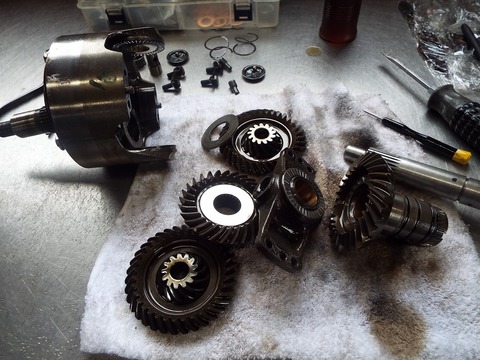

ギヤキャリアも完全分解してチェックします。

向かい合った一対のベベルギヤの剥離はこのように分解しないと発見することができません。

DSCF9021

DSCF9022

ここもブッシュの打ち替えが必要ですね。


DSCF9028

エンジン側のクランク周りの分解です。

DSCF9032

親子メタルの状態は悪くなく潤滑に問題はなかったことがうかがえます。

ここは重要なオイルの通路でもあるので安心オートマでは新しいメタルにすべて交換いたします。


DSCF9041

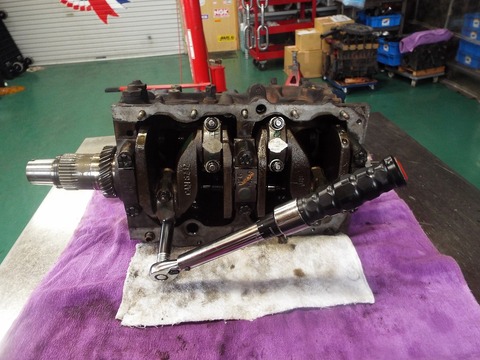

規定トルクでキチッと組み付け

DSCF9056

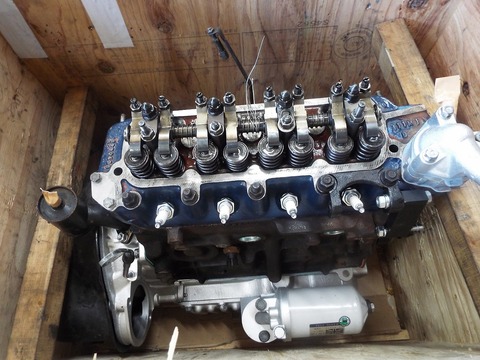

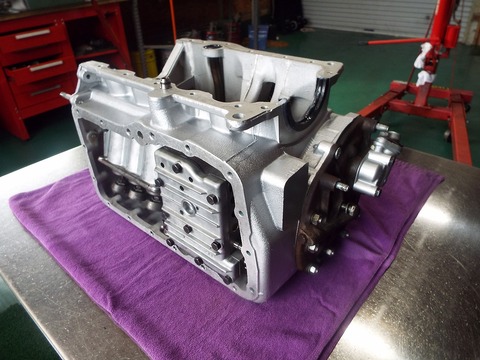

そして完成した安心オートマ

DSCF9059

フロントプレートとATケースの干渉がないか確認して組みつけていきます。

DSCF9065

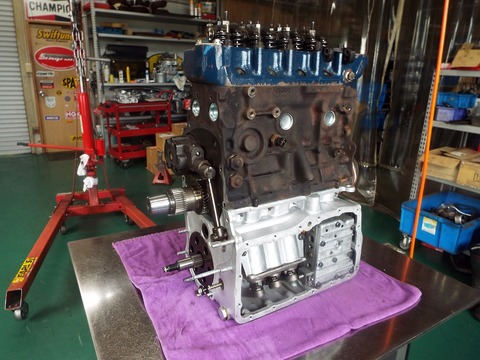

エンジンと安心オートマ合体。。


DSCF9080

前回清掃してから約1300㎞走行したPECS



ちなみに前回2000㎞走行で分解したときは下の写真↓

P1040728


まったーマン1ss

比べると、今回の方が走行が少ないですがやや鉄粉が多い感じです。

破損したフォワードクラッチはアルミなので二次摩耗は起こしにくいので

今回のオートマのトラブルとの関連はないと思いますが、

念のため次回のPECS清掃は予定より1万キロ短縮して2万キロ後にしたいと思います。




DSCF9081

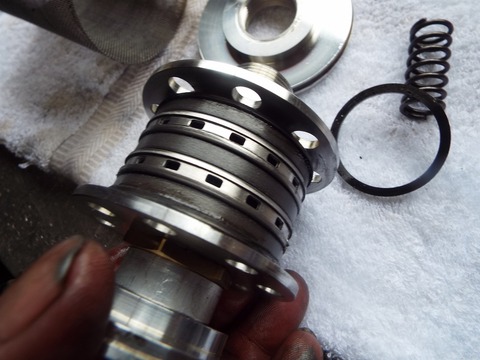

PECS清掃して新品に戻りました・・・



DSCF9082

オートマフィルターケース内には、PECSの周りをカバーするメッシュフィルターが堰き止めてた

ブレーキバンドやクラッチの摩擦材やアルミの粉が残ってました。

DSCF9090

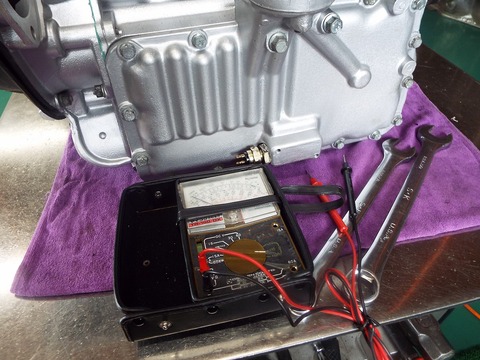

PとNを認識するインヒビタースイッチの導通チェック


DSCF9427

補機を取り付けテスト用車両に積み込み実際にエンジン回してチェック




冷間油圧も良好なので、そのまま実走テストに出かけます。

DSCF9436

ギヤの入り、変速、シフティング  エンジンの状態など

実際に走行しないとわからないことはたくさんあります。

テスト走行は約30㎞に及びます。

イイですね♪


DSCF9438

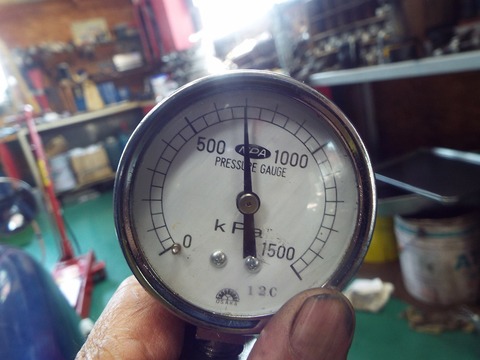

戻ってから温間油圧チェック

前進 7㎏  OKです。

DSCF9440

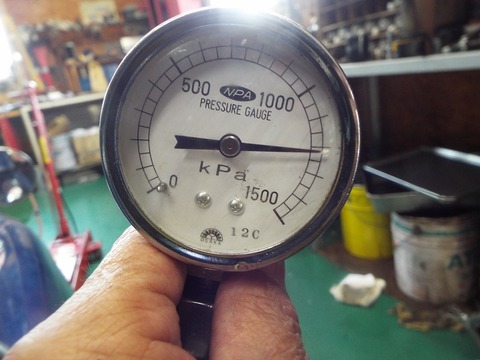

リバース 12.1㎏   OKです。

DSCF9447

出荷のためオイル抜き、ドレンもチェック。

コンバーター内の鉄粉もなく良好です。

DSCF9449

燃焼状態も良好になりました。


DSCF9458


乾杯1

今回もたいへん良い安心オートマができました。

気持ちのいいシフトを安心してお楽しみください。

ただ、チューニングヘッドなどでパワーアップされたエンジンなのでギヤが完全につながった状態で負荷をかけることと高回転でのシフトダウンではブレーキを併せて行ってください。
