曽根です。



カリビアンブルーのスッキリした佇まいのMINI

発進時のジャダーと変速の時のキュッという音がしてるのは承知の上でゲットされたというSND様。

CIMG9901

安心オートマにするところからSND様のMINIライフが始まります。

ご自身が運転する積載車で持ち込むところから始まる本編はこちらです・・・・・





~*~*~*~*~*~*~*~*



では、ここからは岩崎自動車からの報告をもとにお伝えします。


DSCF0694

オイル汚れもそのままの状態で送るのは、使われ方やメンテのされ方のヒントになるからです。

DSCF0700

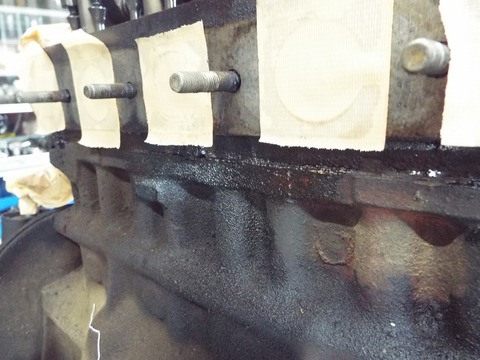

ヘッド面からのオイル滲みがあります。  こちらは4番側

DSCF0701

マニホールド側のヘッド面からも滲みがあります。

ガスケット抜けがなければ、今回はそのままイキます。

DSCF0732

リークテストは問題なし。  バルブ密着もガスケット抜けもなさそうですね。


DSCF0708

キャメルオートの入庫チェックでも報告ありましたが、ドレンボルトの摩耗粉は少なく

ギヤドラムの損傷はなさそうです。

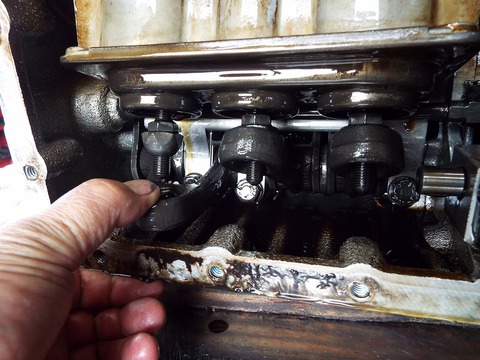

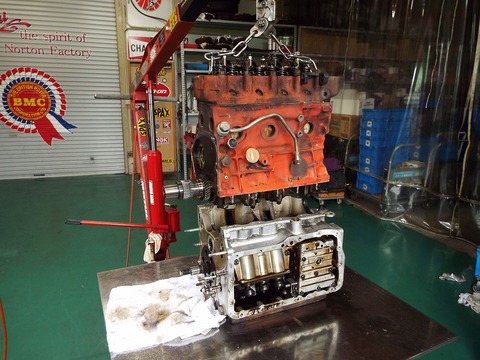

オートマのフロントパネルを開けてバンドの消耗状態をチェックします。

DSCF0714

リバースはややストロークが大きくなってます。

バンドの消耗は進んでそうですね。

DSCF0715

3速バンドはそれほど消耗してなさそう。


DSCF0716

2速バンドは減ってそうですね。


DSCF0717

油圧の源泉  オイルポンプの点検。

クリアランス0.15㎜が使用限界とされてますが、安心オートマ基準ではこの先10年以上の使用を考えて

0.10㎜未満を最低基準にしています

これは0.14㎜なので交換になります。

DSCF0718

内側ブッシュも広がってました。

DSCF0719

新品部品の供給がないので今までは中古良品を使ってましたが、

現在は新品より精度の高いオリジナルリビルト品を使っています。




DSCF0724

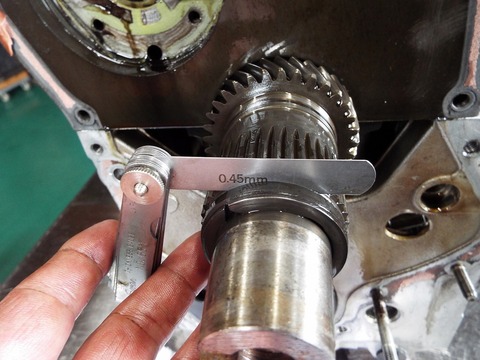

プライマリースラストは限界まで開いてしまってました。

DSCF0726

広すぎて供給パーツがないのでスラストスペーサーをワンオフで製作しました


DSCF0728

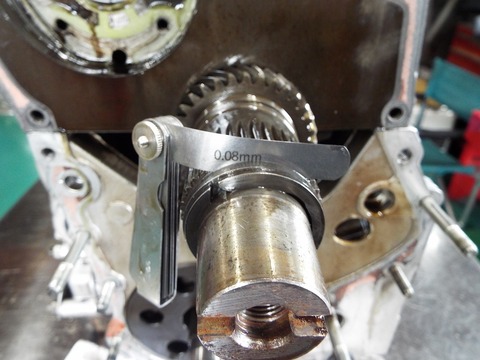

ここまで調整できました。


DSCF0736

テンショナーパッドの消耗度は10万キロくらいです。。

オドメーターは66000㎞とのことなので、近距離の走行が多くて、

エンジンは回転していても距離が伸びない・・・という使用状況だったのでしょう。


DSCF0744

エンジンとミッションの切り離しです。


DSCF0745

予想通り、ギヤドラムは再使用できそうです。


DSCF0752

取り出されたブレーキバンド

手前から、リバース、3速、2速のものです。

フロントパネルを開けた時のサーボピストンの動きからのチェックした通り、

リバースと2速の消耗は大きくスリッドが消えてる状態でした。

真ん中の3速バンドはスリッドは残ってますが表面の文字は消えてる状態でこれが本来の使用限界といわれるところです。

ブレーキバンドの摩擦材が減ることでドラムを掴み切るまでのストロークが長くなるのでギヤを入れた時のタイムラグの原因になります。


DSCF0758

トップ&リバースクラッチのスリッドも見えなくなるほど減ってました。

これもタイムラグの原因です。

DSCF0756

ストレーナーのボトムには摩擦材の破片が詰まってました・・・

これが進行してもっと大量に出てストレーナーが詰まると

オイルポンプで吸い上げられなくなって油圧が出なくなってしまいます。


DSCF0746

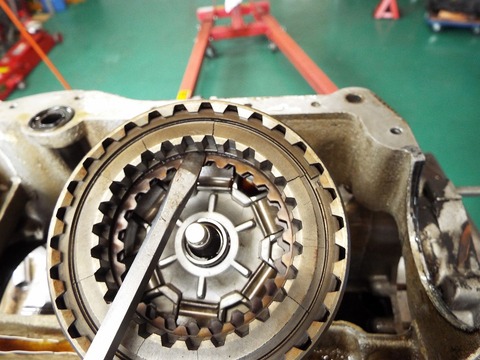

フォワードクラッチプレートがひび割れてました。

これが発進時のジャダーや変速時の音の原因でした。

ブレーキバンドとクラッチ板の強さの違いの大きい前期型に多い症状です

それと、摩擦材が減ってクラッチ密着までのストロークも増えたことでタイムラグができ

そこに急に油圧をかけることで強くクラッチミートされることも原因と考えられます。


DSCF0747

メインシャフトについてるクリアランスプレートが異常に摩耗してました。

DSCF0748

すり減って変形してます。

DSCF0751

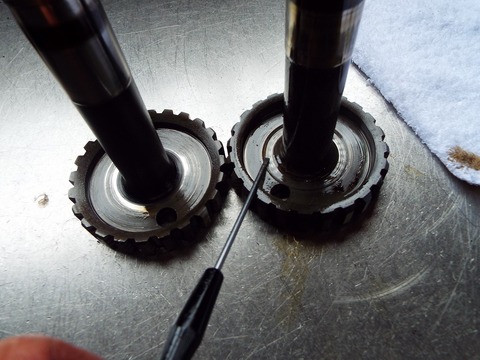

左側の正常品と比べるとメインシャフト側もすり減ってるのがわかります。

交換しておきます。



DSCF0759

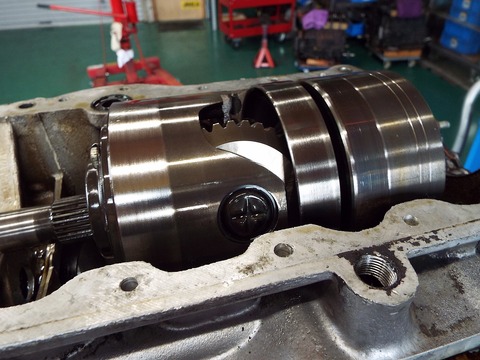

3速ドラムのブッシュ

DSCF0760

規定値より大きくなってるので打ち替えます

DSCF0761

DSCF0762

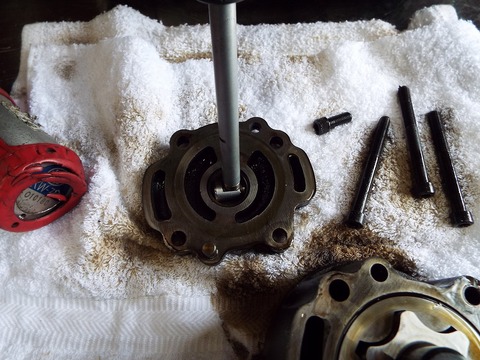

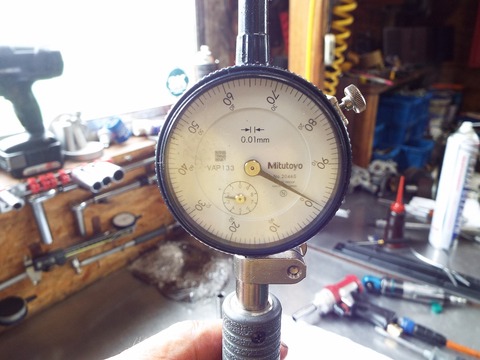

ブッシュ測定

DSCF0763

DSCF0765

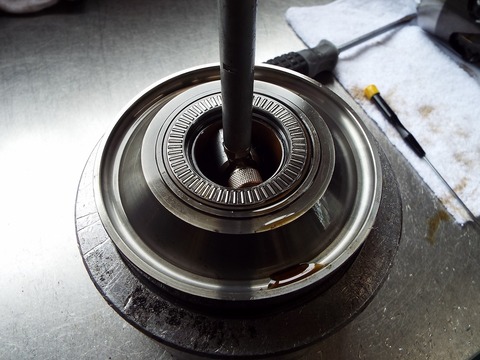

ブッシュ測定 そして

ギヤキャリアは完全分解してベベルギヤ剥離もチェックします。


DSCF0769

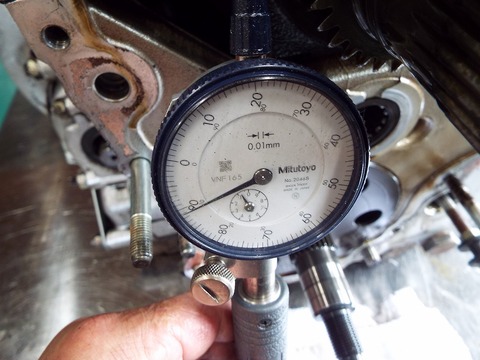

クランクスラスト測定

DSCF0771

いいですね。


DSCF0772

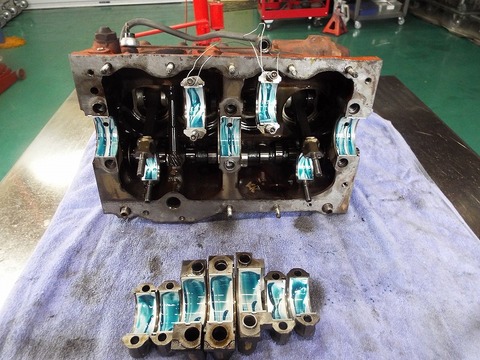

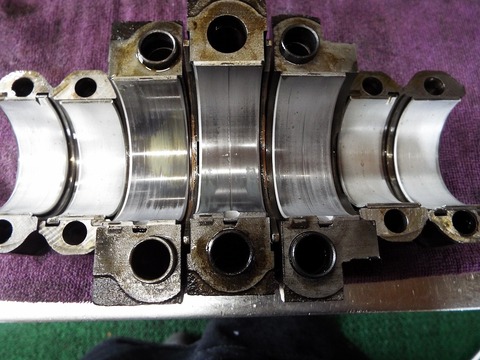

メタルの摩耗状態は正常でした。

DSCF0642

ここはオイルの通路でもありクリアランスが広がれば全体の油圧にも影響がでてくるので

安心オートマでは親子メタルをすべて交換します。

わずかな油圧の漏れも許さない取り組みがタイムラグのないスムーズな安心オートマにつながります。

DSCF0779

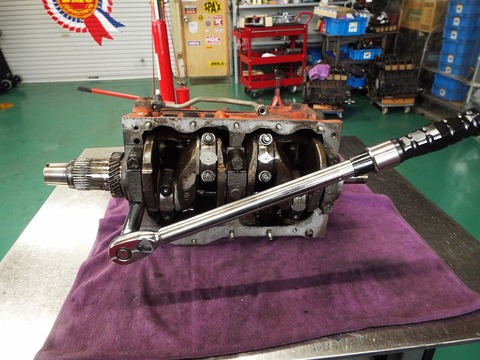

規定トルクでキチッと締めたうえで、クランクが手でスルスル回るのを確認します。

DSCF0781

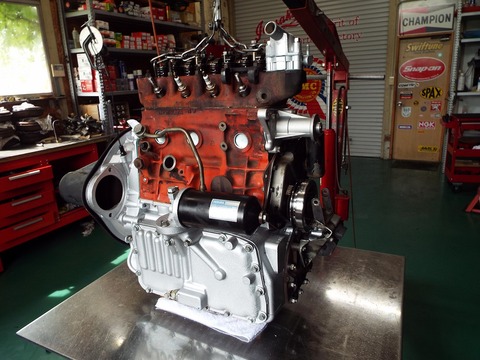

完成した安心オートマ


DSCF0799

エンジンと合体させます

DSCF0793

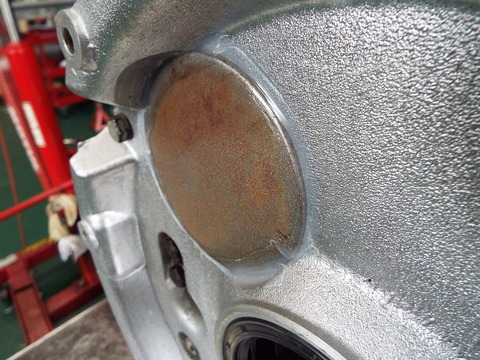

フロントプレートとATケースの干渉がないか確認しながら組み付けます。



DSCF0805

OK

DSCF0810

ハーモニックバランサー付きました。

エンジン降りた時に付ければ付加工賃なしで付けられるので安心オートマにする時は是非選びたいパーツです。


DSCF0814

組み付けは進みます


DSCF0816

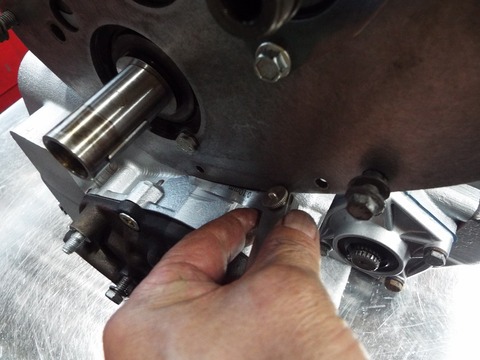

キックダウンの調整レバー

変速タイミングの好みもありますがこのあたりが適正。

DSCF0819

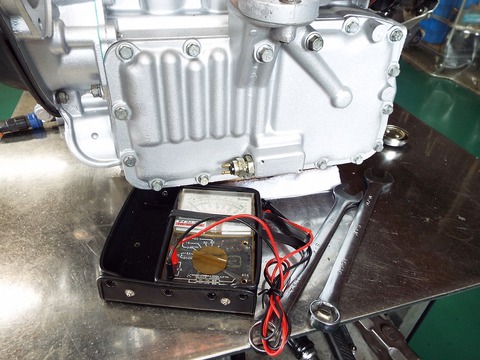

P/Nの認識用インヒビタースイッチの動作確認


DSCF0822

補機が取り付けられオイルも入れエンジン掛けられるように準備します。


DSCF0823

そして、安心オートマのお約束。。

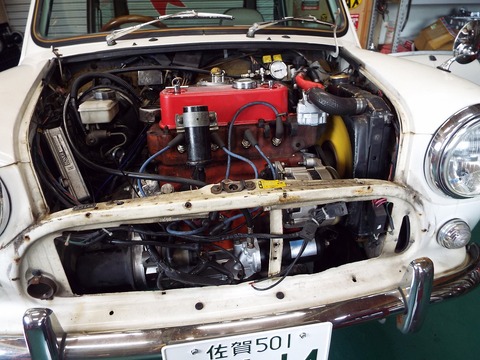

実車に積み込み実際にエンジンを回し、オートマに油圧かけます。

冷間時の油圧OK。


DSCF0829

そして、実際に走行してのテスト

ギヤの入り、タイムラグ、シフティングの状態 シフトダウン・・・

約30㎞に及ぶ走行で異常がないかをテストします。

MINIはエンジンとオートマが一心同体

このようなテストをしてから出荷することが安心オートマの信頼につながります。


DSCF0831

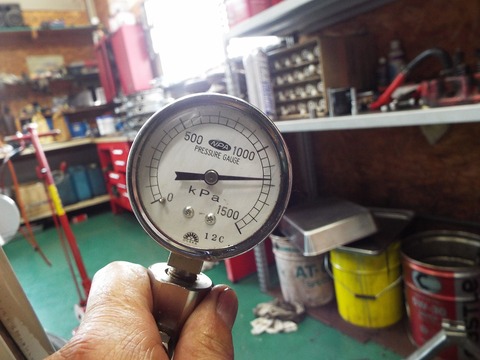

戻ってきて温間油圧のチェック

前進 6.8kg  OKです。


DSCF0835

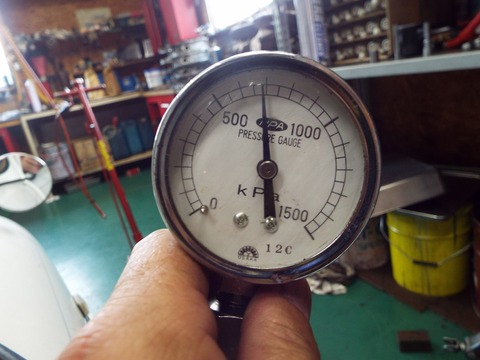

リバース  11.7kg  OKですね。

DSCF0849

プラグの焼け具合も良好。  燃焼良いです。

DSCF0853

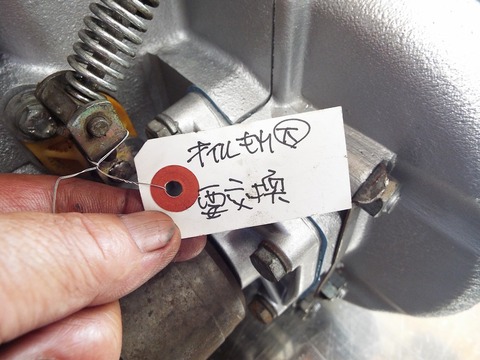

キャメルオリジナルキックダウンスイッチが間に合わなかったので

そのまま送り返してもらい キャメルで積み込みの際に交換することにします。


DSCF0854

キャメルオートに向かい旅経ちます・・・・・・



乾杯1

今回もスムーズで気持ちのいいオートマができました。

快適な走行を楽しんでください




では、本編に戻ります・・・
