曽根です。


I様が96年式のMINIを乗り始めたのは約2年前で走行56000㎞でした。

それから 1か月1000㎞ペースでほぼ毎日乗って現在82300㎞

26300km走りましたが、

その間オイル交換、グリスアップのメンテナンスは距離をオーバーすることなくきちんと行ってます。


BlogPaint

安心オートマのことは乗り始めから気になってましたが、

シフトした時のタイムラグはちょっと大きいけど、滑りもないし快調だし

まだ先でいいかなぁ。。 と思ってました。

CIMG9364

思い切って安心オートマにするきっかけは、デフサイドシールからのオイル漏れ。。

このオイル漏れも、安心オートマにする時にエンジン脱着するから治るよね・・って。


タイムラグが大きい以外には乗ってても不具合を感じないオートマは分解してみてどうなのか。

作業レポートをご覧ください。



~*~*~*~*~*~*~*~*~*


では安心オートマになるまでを九州岩崎さんからの報告を元にお伝えします。


DSCF9533

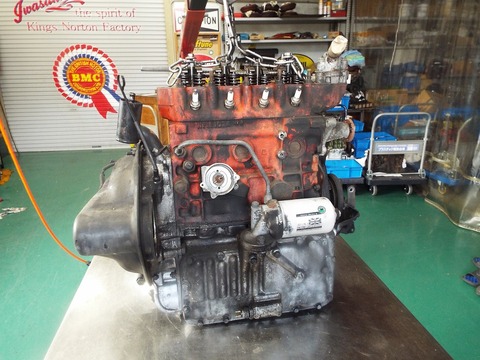

PECSはI様が乗り始めてすぐに取付け済みのエンジン。。。

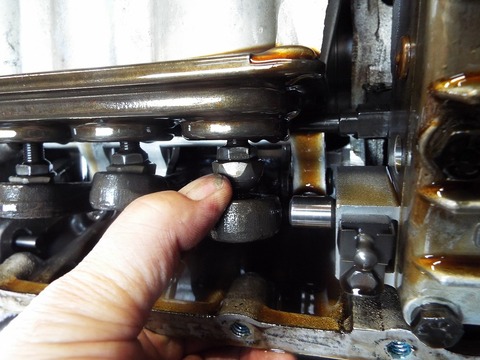

分解点検はじめます。

DSCF9543

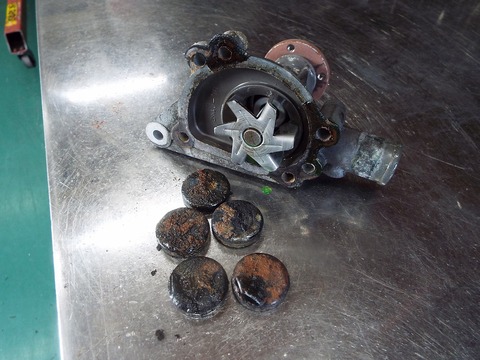

水路の高圧洗浄の前にウォーターポンプ、コアプラグを外しました。

DSCF9544

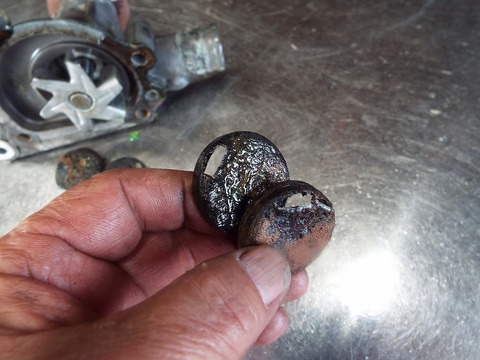

ステディロッド側のコアプラグ2個の腐食が進んでました。

I様がオーナーになってからの車検時の水路洗浄での排水はきれいでしたので

それ以前の水路メンテナンスが良くなかったんでしょうか。。。

DSCF9547

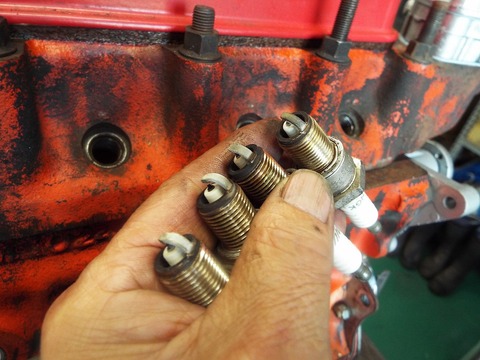

燃焼は良いですね。

DSCF9548

オートマのフロントパネルを外して点検します。

DSCF9557

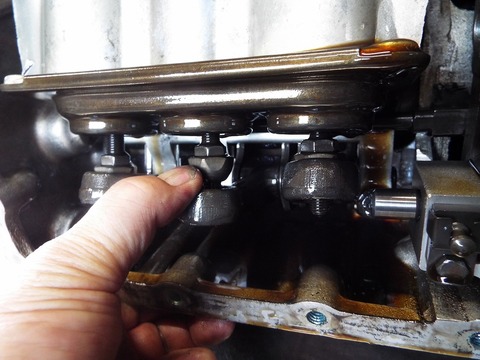

リバースのサーボピストンストロークは大きくなってます。

リバースバンドの消耗は進んでいるようですね

安心オートマはこのストロークは5㎜でセットする所です。

DSCF9558

3速バンドのサーボピストンは正常ストロークでした。

DSCF9559

2速もOK。

3速、2速バンド共に安心オートマでは約1㎜のストロークにセットします。





オイルポンプの分解です。

DSCF9561

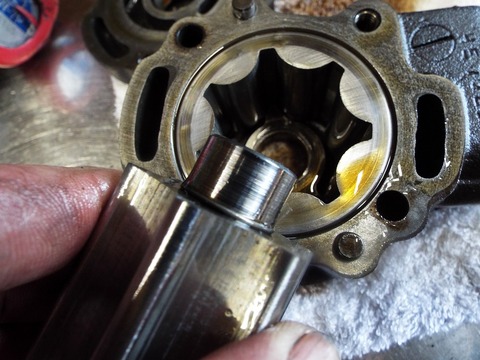

オイルポンプは軸受ブッシュのメッキ部分が剥がれスチールが顔を出してました。

ブッシュは打ち替えです。

DSCF9563

オイルポンプのドライブには傷が入ってましたので再使用できません。

I様は乗り始めてすぐにオイルフィルターはPECSに交換して、

その後のオイル交換でドレンボルトに付く摩耗粉は大変きれいな状態でしたので

それ以前に何かを噛み込んだんでしょうね。


DSCF9568

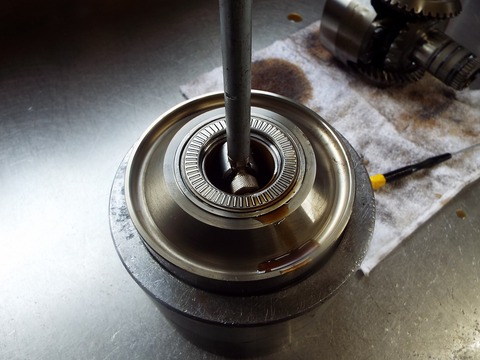

プライマリースラストもだいぶ拡大してました。

DSCF9571

供給品では足りないのでワンオフで製作したスラストスペーサーで調整します。


DSCF9572

0.1㎜に調整完了。。


DSCF9580

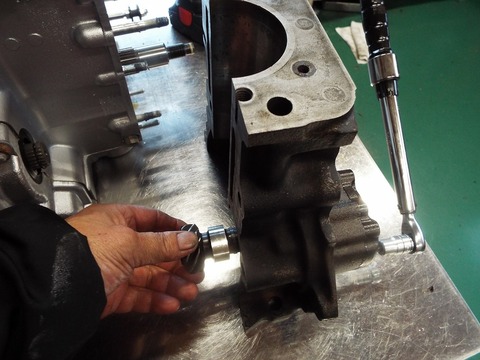

プラグからエアを送ってリークダウンテスト行います。

1番だけ20%ほどシリンダー側に抜けてますがこの程度なら走行には問題ないと思います。


DSCF9587

チェーンテンショナーの消耗からは走行10万キロ前後かな・・・といったところ。

メーターが82300㎞とのことですので実走でしょう。


DSCF9589

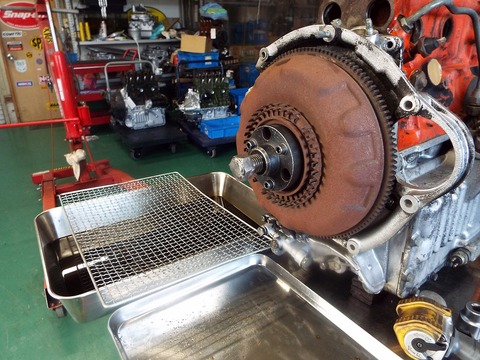

エンジンとオートマを切り離していよいよオートマ内部の点検です。

DSCF9591

パワートレインを取り出しましたが一見問題ないように見えます。

DSCF9592

手前からリバースのブレーキバンド、3速バンド、2速バンドです。

摩擦材が剥がれて鉄が露出してるところはありませんでしたが、

真ん中の3速バンドは黒く変色していますが、

後ほど、3速ドラムの点検で検証します。


DSCF9594

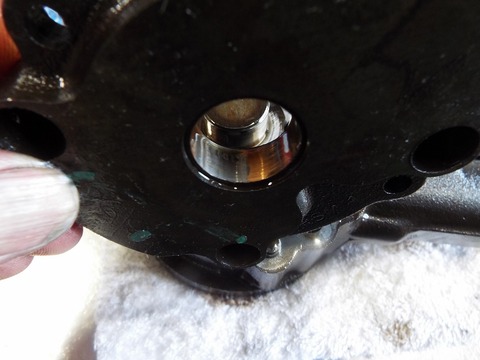

ATケースの真ん中を通る軸受けブッシュの点検。。

DSCF9595

広がっていたのでブッシュ交換になります。



DSCF9597

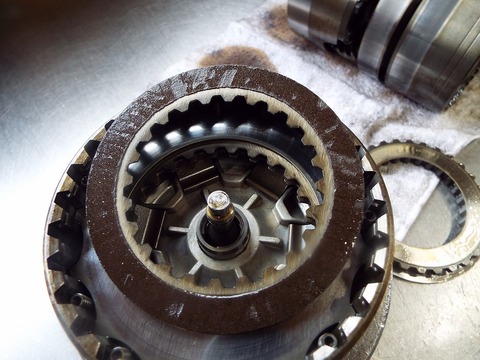

フォワードクラッチはスリッドが見えなくなるほど消耗してました。

DSCF9598

トップ&リバースの方が消耗が進んでました。  まさにギリギリな状態でした。

これらのクラッチ板の消耗でクラッチストロークが増えるのでタイムラグに直結します。




走行距離に比例して消耗する部品ですが、使い方やオイルの種類やオイルメンテナンスでも

消耗度が違います。

~*~*~*~*~*~*~*~*~*~*~*~*~*

まったーマン1ss

この湿式多板クラッチは金属板を挟んで重ねて圧力を伝えるのですが

それそれの間にはオイルが浸透しているので直接接触して動力を伝えるわけではありません。

クラッチ板と金属板の間の油膜が表面張力のように働いて圧着しています

その薄い油膜の中に摩擦材が剥がれたカスやオイルに混じった微細な鉄粉が多ければ

表面張力の結合力が弱くなりその圧着力も弱くなることで滑りを生じやすくなります。

キャメルオートではPECSで微細な鉄粉を除去して、SOD-1でカスを包み込んできれいにすることで

圧着力を高め、滑りを防止することでクラッチ板やブレーキバンドの寿命を延ばせると考え皆様に提案させていただいています。


~*~*~*~*~*~*~*~*~*~*~*~*~*

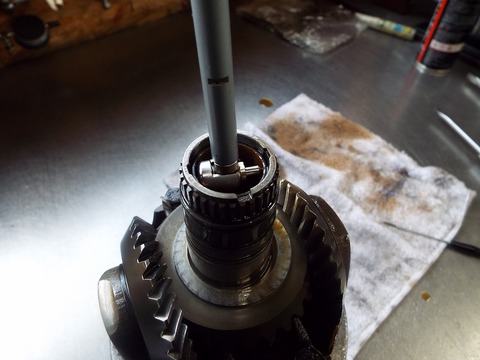

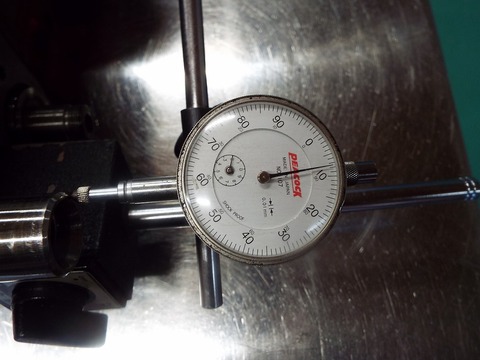

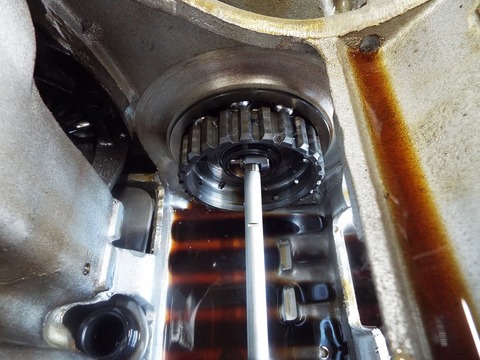

3速ドラムのブッシュ測定・・

DSCF9599

内側のブッシュは大きく消耗してました。

3速バンドがこドラムを掴むときに偏芯することになり、

先ほどの3速バンドの変色の原因だったと思われます。

ブッシュは打ち替えます。

DSCF9602

キャリアの軸受けブッシュは・・・奇跡的に?消耗がありませんでした。

DSCF9604


DSCF9606


DSCF9608

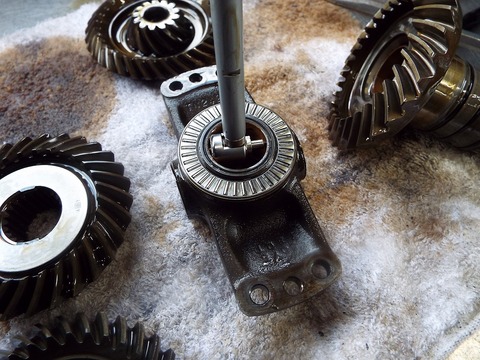

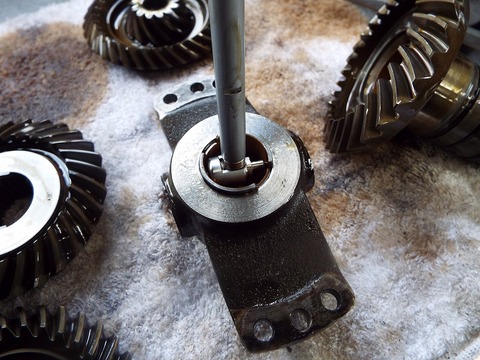

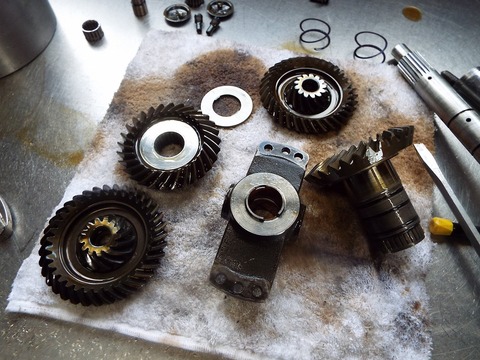

ギヤキャリアはこうして完全分解してチェックする必要があります。

向かい合った2つのベベルギヤは1つが剥離していても普通に走ってしまうし、

ギヤキャリアが組まれた状態ではそれを発見することが出来ないからです。


DSCF9609

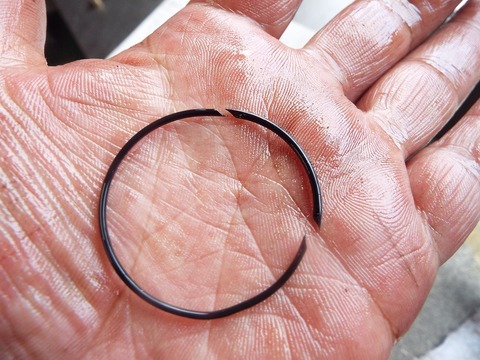

Oリングが切れてました・・・・

DSCF9610

トップ&リバースクラッチに行く油圧経路で、このOリングはリバースに行く油圧の部分です。

iwasakiさん2 リバースの油圧が漏れてるようですが、ストールテストでは問題なかった?

Image1 ブレーキ掛けてリバースでのストールテストでは1700~1800rpmで留まってましたので滑りは無いと判断しましたが、

もう少し強くアクセル入れれば滑ったかもしれませんね。バックも危機一髪な状態でしたね。。





DSCF9611

エンジン側チェック

DSCF9613

クランクのスラストはOK。 このまま行けます

BlogPaint

取り外した親子メタル交換

メインメタルのエンジンブロック側は消耗してブロンズが出てました。

DSCF9616

オートマ車はこのメタルが消耗してるケースが多いです。


DSCF9618

エンジン側の動脈のような油圧経路である、クランクとコンロッドのオイルクリアランスが広がると

油圧低下に繋がるので安心オートマでは、必ず親子メタルは交換しています。


DSCF9621

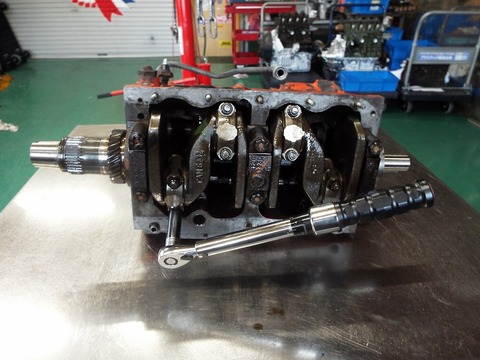

キチッとトルクで締め付け

DSCF9625

クラッチ板、ブレーキバンド、ピストンシール Oリングなどを新品に交換して

クリアランスも整えられた安心オートマも完成です。

DSCF9637

合体。。

DSCF9638

タイミングブレートとミッションケースが干渉してないかチェック

DSCF9645

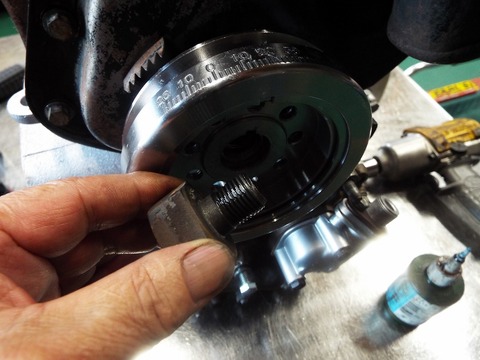

エンジン降ろしてる時は、ハーモニックバランサー取付のベストチャンス。。

もちろん、I様からも依頼されております。



DSCF9660

各部クリアランスを追い込みながらの組み付け作業になります

DSCF9661

DSCF9664

DSCF9670

ハウジングのプレートに当たらないようにクリアランスチェック



DSCF9682

PECSの清掃。。

紙フィルターでは取れない30ミクロン以下の鉄粉もしっかり捕捉してくれてます。

国産車のオートマミッションだって鉄粉はたくさん出るので中に設置した磁石で吸着させてますからね。


DSCF9683

拭き取り清掃だけでOK。

次の清掃は3万キロ後で良さそうです。

DSCF9684

フィルターケースに残っていた、ブレーキバンドやクラッチの摩擦材の破片。。


DSCF9686

三和さんの、対策品のキックダウンレバー。。

純正の樹脂製よりは全然マシなんですが、これもまだ完全にオイルリークを止められません。

キャメルでもこれにベアリング追加したり、オイルシール組み替えたりして更に対策してたのですが

それでも滲むのがでてきちゃいまして、現在研究中です すみません、もう少し時間下さい。



DSCF9695

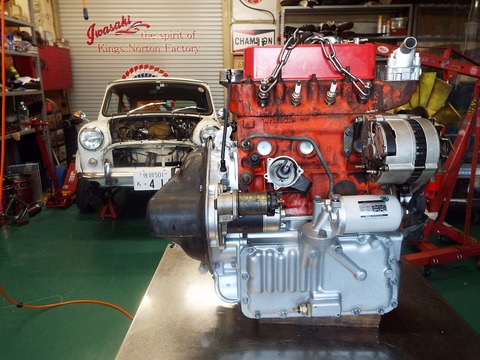

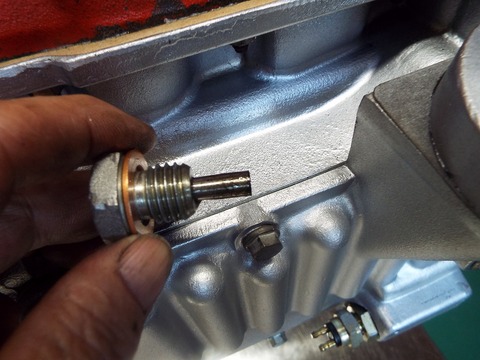

組みあがりました。

DSCF9696

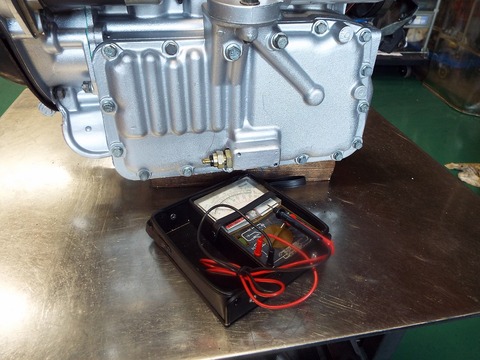

ニュートラルスイッチの導通チェックOK


DSCF9699

補機を取付けて試運転用の車両に積み込み

DSCF9702

積み込んでエンジン始動。。

オートマの冷間油圧を確認してから実走行テストに入ります。

DSCF9715

オートマだけを預かってオーバーホールする他社のリビルトミッションと決定的に違うのは、

こうしてご自身のエンジンで安心オートマと組み合わせた状態で実際に走らせるテストを行うこと。

約30㎞の走行で、変速ショック、タイミング、エンジンの状態を確認します。

このテストで満足いかないものは再度組みなおす覚悟で行っています。

変速もスムーズで合格です。


DSCF9717

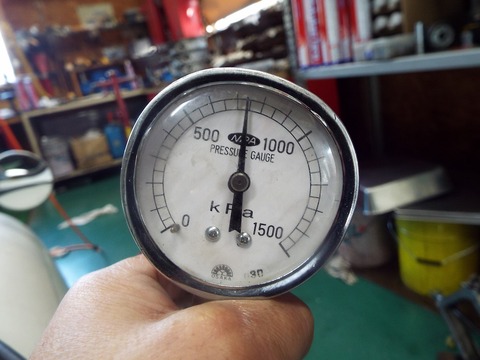

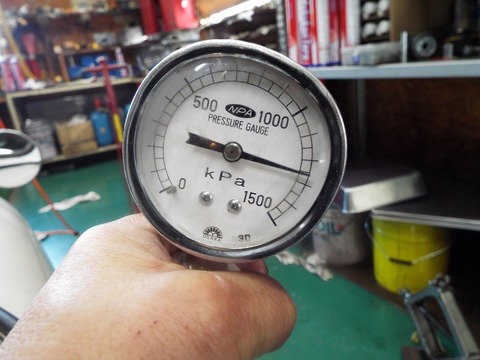

戻ってきて最後に温間油圧のチェック

前進側 6.4㎏ OK!


DSCF9720

リバース 12.5㎏  OKです。

DSCF9731

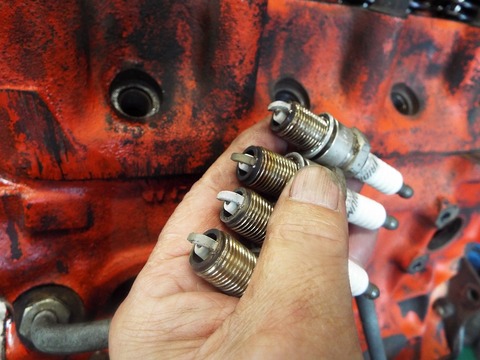

テスト走行後のプラグ  燃焼も良好ですね。

DSCF9732

コンバーター内に残留してる鉄粉もありません。


DSCF9733

完成です。




乾杯1

今回もスムーズで気持ちのいいオートマができました。

快適な走行を楽しんでください




では、本編に戻ります・・・

I様 これからずーっと乗りたいMINIだから快調なうちに安心オートマにします
