曽根です。


11月26日のSBoM最終戦では走行中4kg近くあった油圧が

12月10日のTBCC決勝スタートのときは2kgまで下がってしまってました。。。

ワークスAT突然の油圧低下・・

そして、オイルクーラーのフィルターには大量のブロンズが・・・

CIMG9333

ワークスATに何が起こってるんだ。。


CIMG1303

原因を突き止めるために分解点検することにしました。

ほとんどサーキット走行で約1万キロ走りました。

ほぼすべてが全開走行、油温もMAX125℃という

おそらく日本で一番厳しい条件で使ったオートマという観点からも興味津々です。


DSCF0986

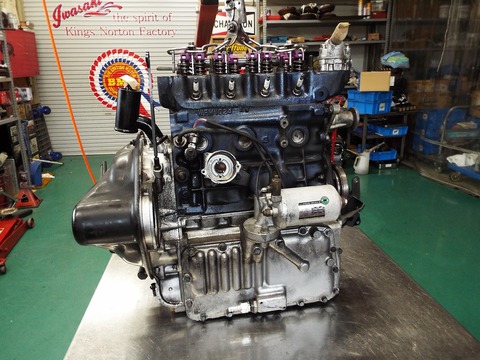

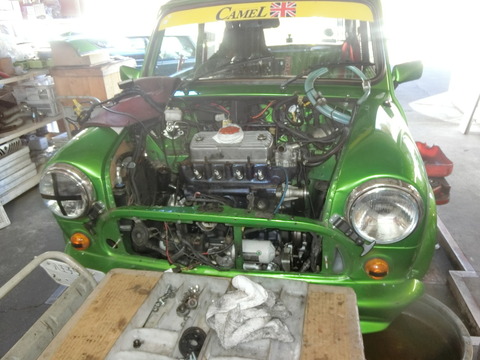

さぁ分解開始。


DSCF0987

デスビの軸からオイルが漏れてるのはブローバイの量が多そうです。

1000kmで1リットルくらいオイル消費するのでピストンクリアランスは広めなのも原因のひとつ。

今回のオーバーホールでピストンリングなどの見直しもしたいと思ってます。


DSCF0998

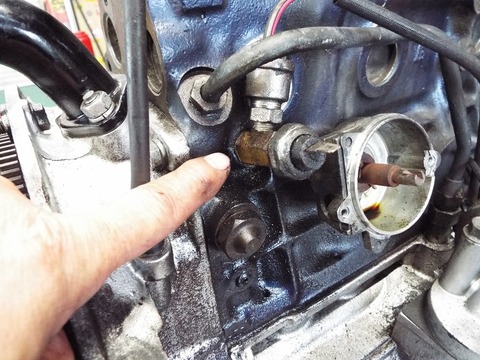

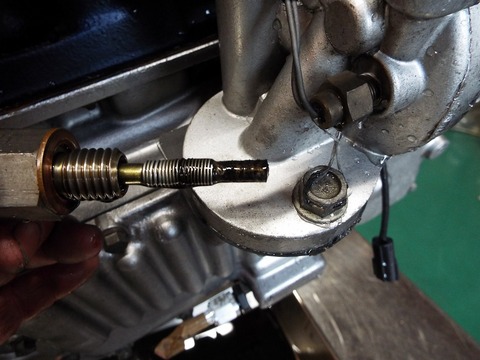

オイルプレッシャーを取るための分岐アダプターが緩んで漏れも少しありましたが

油圧計の数値を狂わせるほどではないと思います・・・


DSCF1008

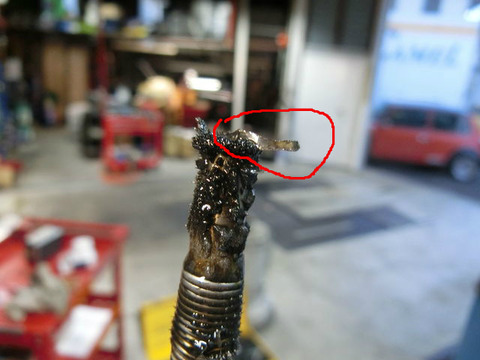

直前にオイル交換したときにキレイにしちゃったんでドレンボルトにはほとんど摩耗粉は付いてませんでした。

pecs2

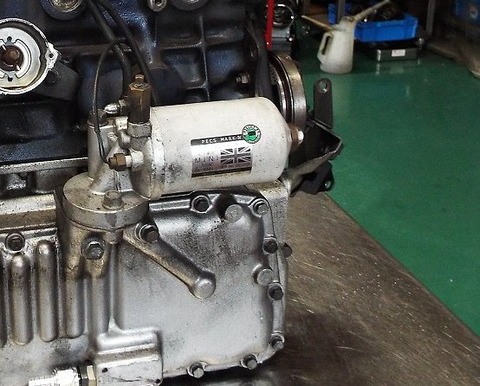

オイルフィルターPECSを分解してみます


DSCF1057

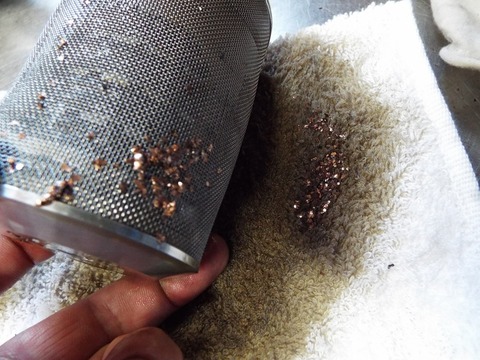

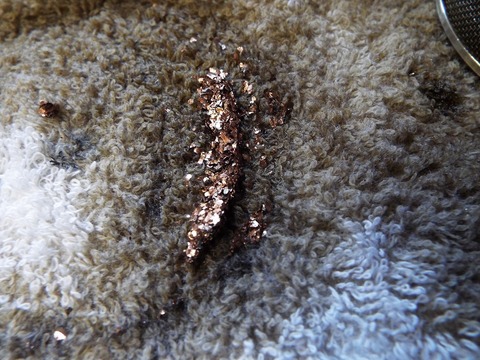

メッシュフィルターを通過できなかった異物がフィルターケースの中から出てきました。


DSCF1055

オイルクーラーのフィルターの中から出てきたブロンズと同じですね。。

DSCF1056

キラキラしてきれい・・・なんて言ってる場合じゃないな。

DSCF1004

分解していきます

DSCF1021

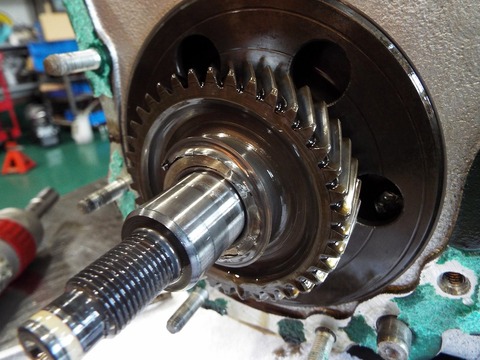

オートマミッションへのインプットシャフトの薄いワッシャーがヨレヨレになってました・・


DSCF1022

共回りしてしまってたようです。

ナットの緩みは無かったので機能的には問題なかったのですが

ちぎれた金属片がオイルパンに落ちてドレンボルトに付着したのですね。

BlogPaint

出所がわかって、ある意味でひと安心。

これはオイルポンプのストレーナーメッシュは通れない大きさなので

オイルパンに留まって、オイルポンプ以降は通過してません。

2次摩耗を誘発する原因ではありませんでした。


DSCF1031

ATケースの底にも金属片が溜まってます

DSCF1032

一連の金属片と同じブロンズです。





オイルポンプはどうでしょう。

ポンプストレーナーメッシュより小さな異物はポンプを通過してしまいます。

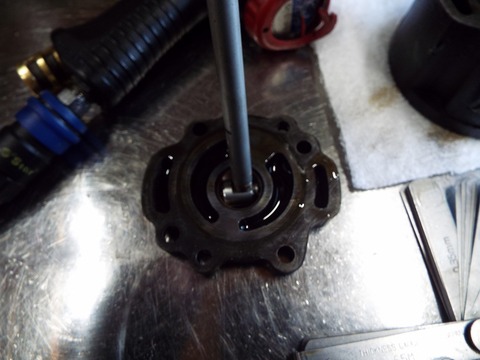

DSCF1037

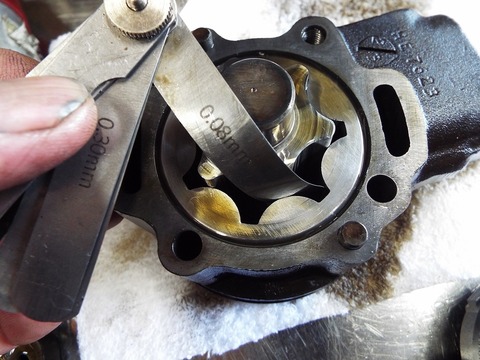

ポンプローターのクリアランスは良好でした。

DSCF1053

わずかに傷が入っていますが流用できそうです

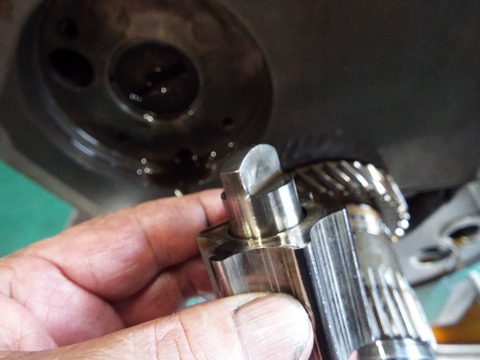

DSCF1040

ドライブにも無理な力が掛かった形跡はありません

DSCF1038

オイルポンプのブッシュ、ここにもブロンズは使用されてます

DSCF1039

問題なし、良好です。

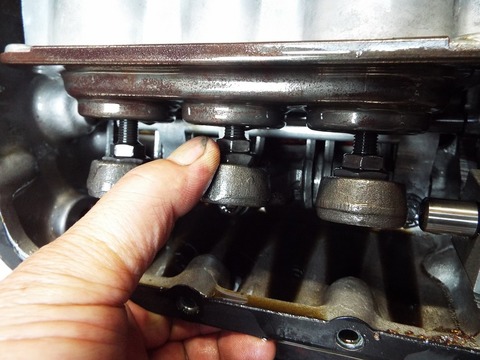

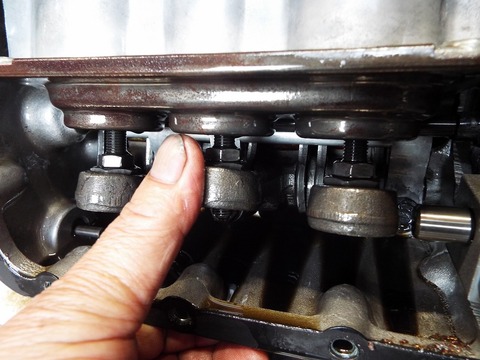

オートマのブレーキバンドの消耗は?

DSCF1059

リバースバンド 5mmほどのストロークのままでほとんど消耗してませんでした



DSCF1060

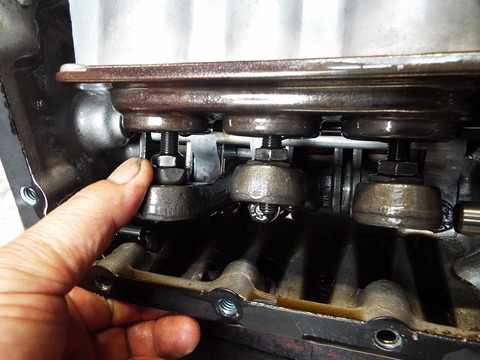

3速バンド 押し上げて(広げてから)

DSCF1061

下げた(締めた)ときのストロークは1万キロのハード走行でもセット時の1mm程度のまま。

ブレーキバンドの消耗は限りなくゼロに近い状態


DSCF1062

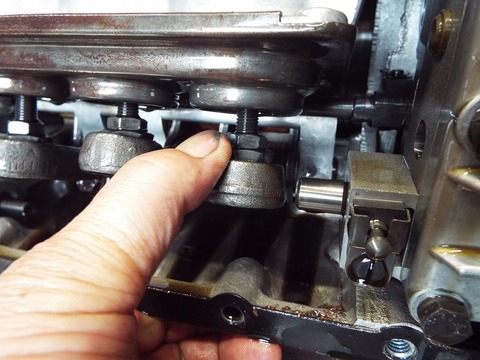

2速バンドも同様に持ち上げて

DSCF1063

下げてみても1mm程度のストローク。

2速ブレーキバンドの消耗もほとんど無し



DSCF1074

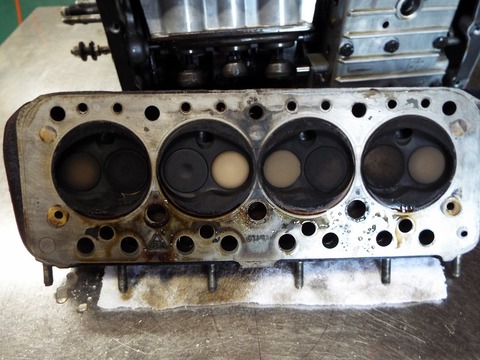

ヘッドは

DSCF1076

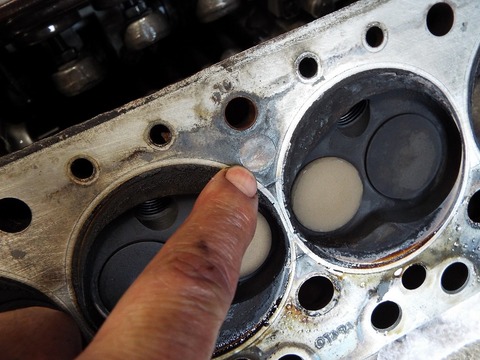

メクラ蓋がやや陥没してましたので、面研で調整します。

DSCF1079

2番、3番の間が変色してます。

DSCF1080

やはりヘッド面研は必要ですね。


DSCF1086

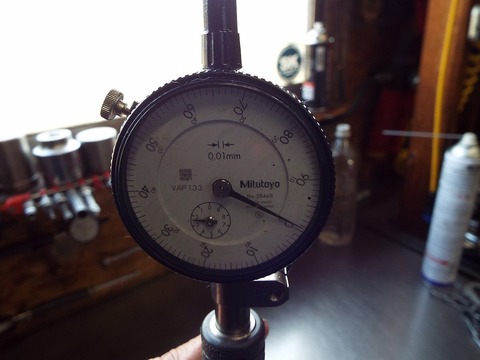

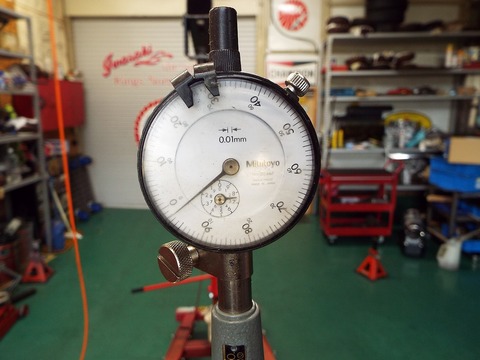

シリンダーの摩耗は

DSCF1087

2/100mm程度  約15万キロ走行ですから通常摩耗です

DSCF1098

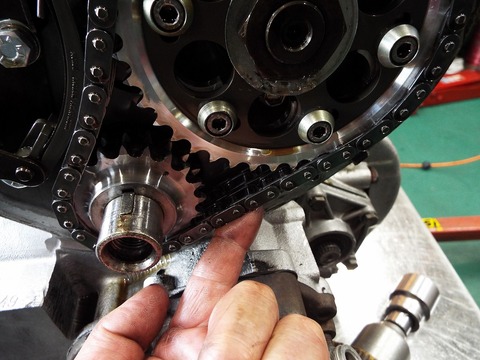

スイフチューンのダブル掛けのタイミングチェーンの伸びもなく良好でした。


DSCF1105

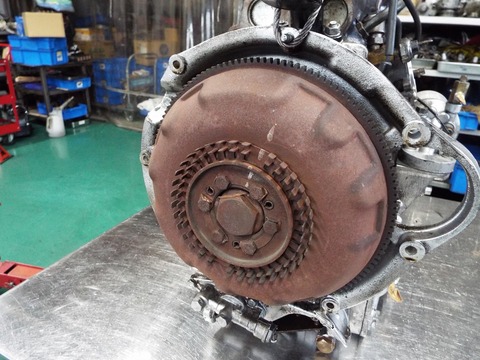

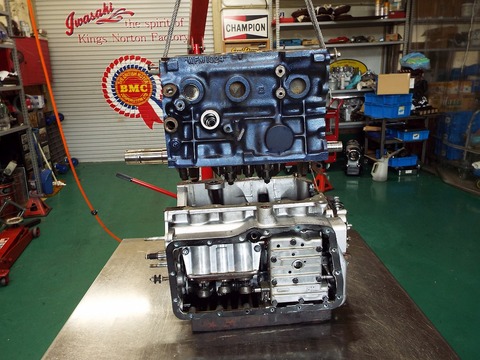

エンジンとオートマを切り離していよいよ油圧低下の犯人が潜んでるところを探します。


DSCF1107

3速ドラムだけに少し変色が見られます。

変速の際にショックを和らげるために3速は忙しく掴んだり離したりを繰り返すのと

サーキット走行で全開で2→3速はハードですからね。

DSCF1108

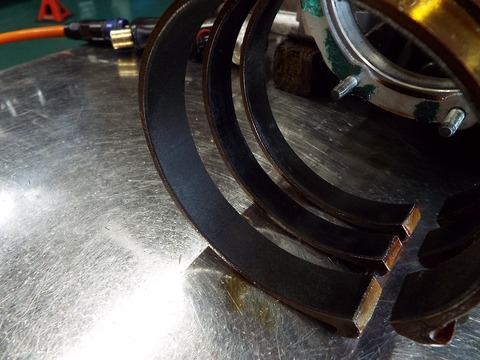

手前から、リバースバンド、3速、2速です。

摩擦材の剥がれ、消耗はありませんでしたが、

ドラムと同様に、3速バンドも少し焼けているようです。





デフケースの横にあるオイルストレーナーボトム

DSCF1115

ここからストレーナーを通してオイルポンプで吸い上げるので、

いろんな異物がここに集まってきます。

例のブロンズ片も溜まってました。

DSCF1113

オイルポンプストレーナーのメッシュで、

これまで見てきた大きめなブロンズの金属片はここで堰き止められます


DSCF1116

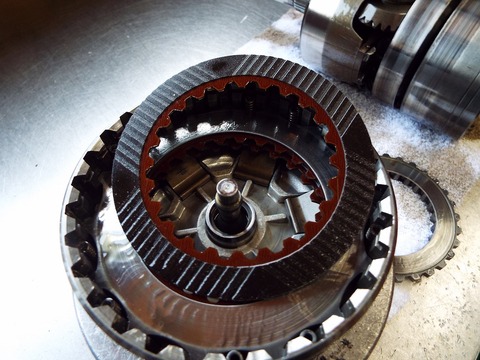

フォワードクラッチは溝はそのまま残っていてほとんど消耗してないように見えます。

DSCF1118

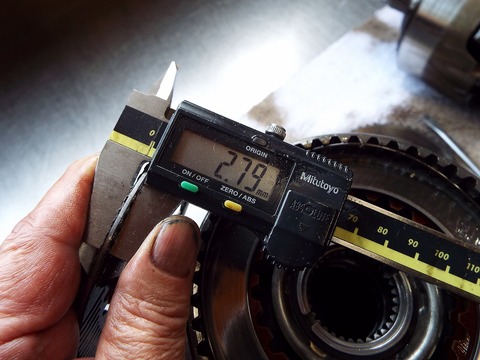

新品のクラッチは2.83mmなので、4/100mmの消耗でした。

表面の薄皮が剥けた程度。。


DSCF1119

T&Rクラッチも同様に溝は減ってないように見えます

DSCF1120

こちらも薄皮程度、4/100mmの消耗。

安心オートマで使用しているクラッチ板は1万キロのハード走行でもこの程度しか消耗しないことが確認できました。


DSCF1121

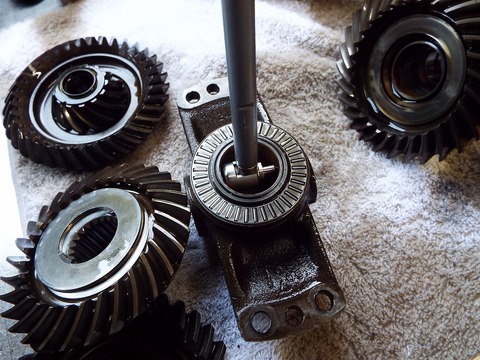

ブロンズを使用している場所としてギヤドラムのブッシュもあるので

ここの消耗も注目していましたが・・・

DSCF1123

全く問題ありませんでした。

DSCF1124

このブッシュも

DSCF1125

全く問題なし

DSCF1126

DSCF1130

心配していたオートマで使用しているブッシュの異常摩耗は全くなく

オートマにかかっていたブロンズの金属片の容疑は消えました






DSCF1141

エンジンの分解します




犯人がいました

DSCF1148

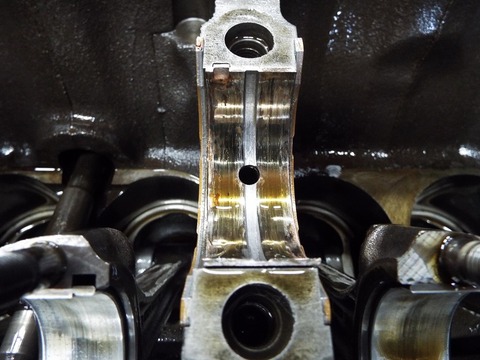

真ん中のメインベアリングは完全に流れて削れてしまってます

DSCF1149

ブロック側のメタルも完全に流れてました。

各所に大量にあったブロンズ片はエンジンのメタルでした。

クランクシャフトと大きな隙間ができてしまい、そこから油圧が漏れてしまってたのですね。


DSCF1166

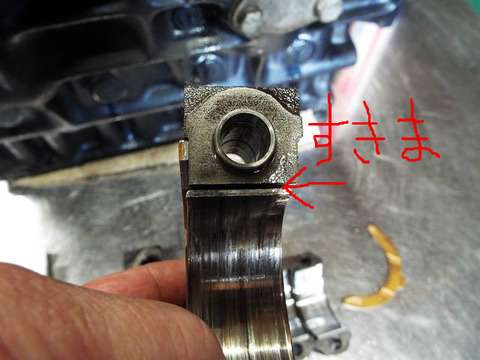

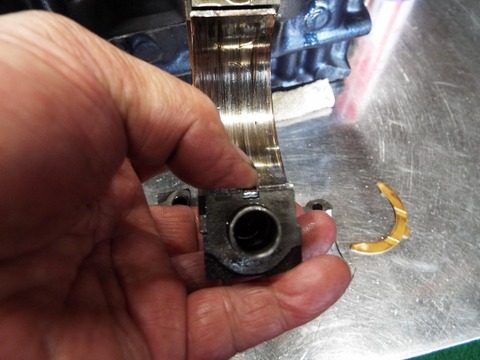

真ん中キャップ側のメインメタルの片方を押さえると

BlogPaint

反対側に隙間ができてしまうほど変形してしまってます。

キャップはもちろんですが、ブロックも中古良品と交換することにします。


DSCF1144

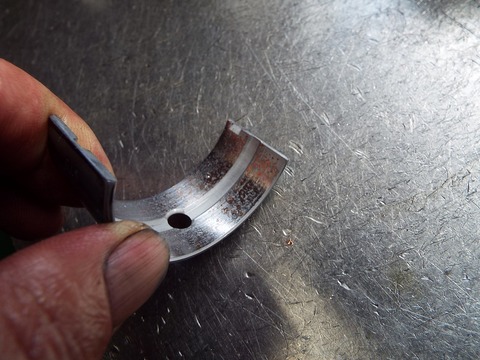

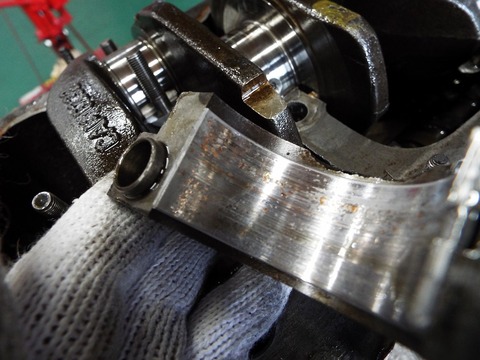

前側のメタルは中央のメタルよりは軽症ながら表面は削れてます

そして、流れ出たブロンズの小さな破片がメタル表面に張り付いてます。

DSCF1153

リヤ、ブロック側の比較的攻撃されてないメタルにも

循環してバルブボディを通り抜けてきたメインメタルの小さな破片が張り付いてました。


DSCF1175

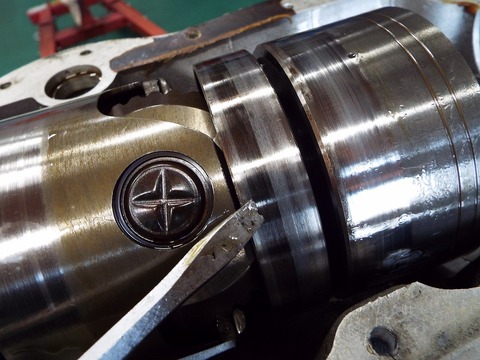

クランクシャフト側にも熱が入って焼けてるので再使用不可です。

ブロックと同じくオートマ車の中古良品と交換します。


DSCF1158

他のリフターにも傷は入ってますが、

特に3番EXはかなり攻撃されてて傷だらけでした

BlogPaint

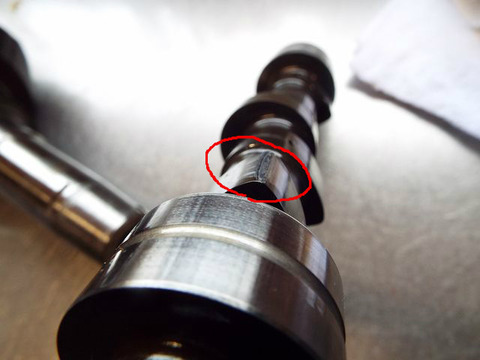

カム側もその3番EXの先端が丸くなってました。

カムとリフターの潤滑は上から落ちてくるオイルによって行われているので

特にこの場所だけが摩耗した理由は不明です。。。

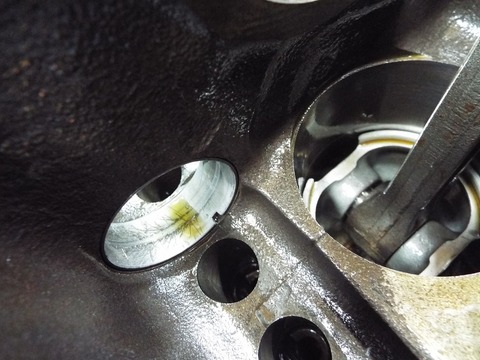

DSCF1170

カムメタルの一番前側には大きな傷が入ってました。

前側のメインメタルからオイルを供給されて潤滑されてます


DSCF1171

センターのカムメタルは僅かに傷が入ってます

DSCF1172

リヤ側はほとんど大丈夫でした。




エンジン油圧が低下したのはメインメタルが流れたのが原因でした。

メインメタルが流れる原因として、もともと4気筒3ベアリング構造で、

特に真ん中のメインメタルにかかる負担が大きい・・ことはありますが、

ノーマル排気量で、ヘッド加工もノーマルバルブを使用している程度で、

ノーマルECUは約6700回転リミットに制御してくれてるので、

マニュアル車でもっとハイチューンのMINIと比較すれば安全圏内だといえると思います。


とすると次の原因は 『潤滑』

油圧と密接な関係にある油温は、レース中に一番心配しながら見てますが、オイルクーラー付いてても125℃近くになることもありました・・・。

マニュアル車より油温が高くなるのは、

コンバーターが動力を伝達するときの発熱と

エンジンからの発熱の2つの大きな熱源を同じオイルが受け止めるという、

構造的な問題です。

これは油温を下げるための対策として考えていきます。



もうひとつ、マニュアル車とはオイルの順路も違います。

オートマ車はオイルポンプで吸い上げたオイルは、オートマ内部のバルブボディに入って、

そこからエンジンの潤滑に使うオイルを分配してもらってます。

限られた油圧の中での潤滑というこも踏まえて潤滑問題を考えていくことにします。


さて、どうするかな
