曽根です。


スタッフミニディです。

ワークスATの代理で参戦した先日のTBCCでは

CIMG1163

スピンしたり、コース脇の草むらにタイヤ落としたりして

泥だらけだったんでまずは洗車からスタート。。

CIMG6410

ハイフローインジェクターボディのおかげもあってTBCCでもエンジンは快調で

特に不満はなかったんですが、

タペットクリアランスが大きいようでカチャカチャとタペット音が気になってました。

タペットは詰めすぎるよりは隙間が広いくらいの方がエンジンのパンチはあるんだよね。

まぁタペット調整しようと思うんですが、ECUデータがどのくらい変わるかチェックしながらやってみます。


CIMG6423

オイル交換時の安心点検では毎回ミニモニでECUデータ見てるんですが

その中でインマニのバキューム値 『MAP』 はエンジンに掛かってる負荷をECUに教えてるので

燃調に深く関係がある重要センサーです。

0kpaが真空で 100kpaがおよそ大気圧です。

CIMG6425

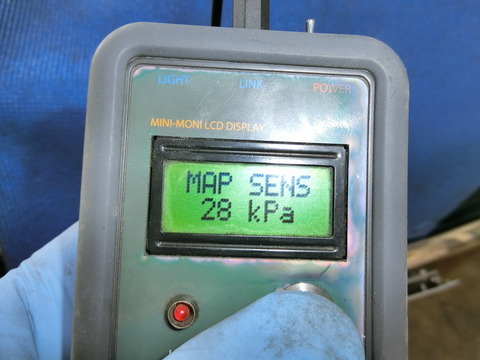

28kpa 850回転の時のバキューム値としては低い方です。(真空に近い)

MAP値が低いと負荷が軽いと判断して燃料は絞る方向に調整されてます。

CIMG6430

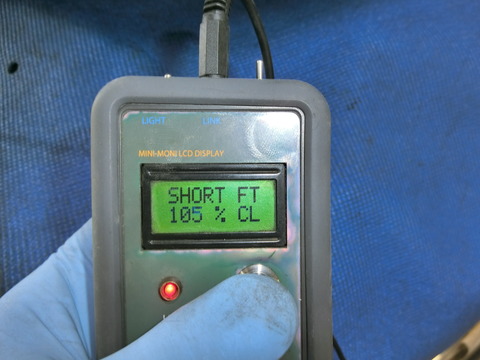

ちょっと薄すぎるよって、O2センサーによる二次補正で +5%燃料増量されてます。



CIMG1209

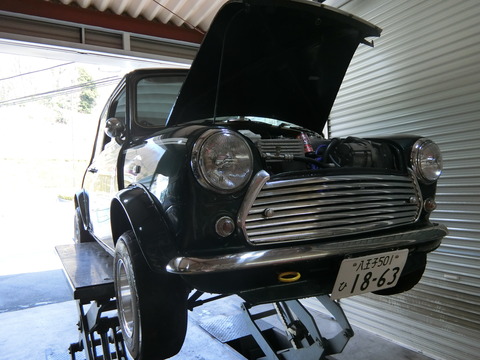

ではタペット調整始めます。。

CIMG6431

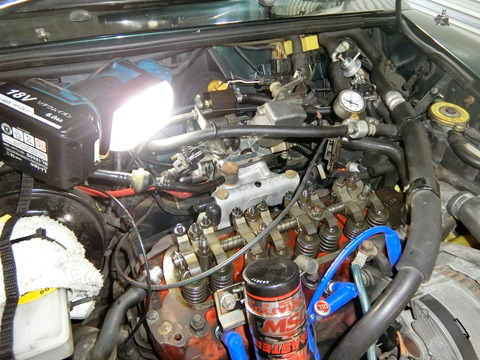

最近、昼間でも照明いるんだよな。。

歳だって言うんだろ・・・わかってるって。

CIMG6432

こりゃ広いな・・

CIMG6434

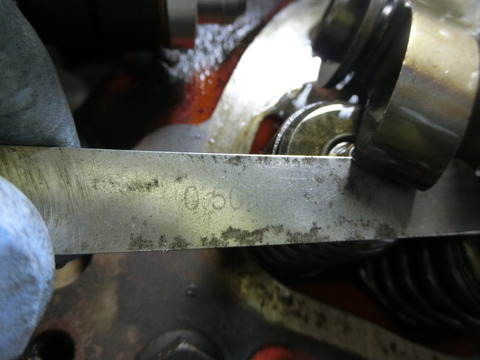

0.50mmがスルスルでした。。

こんなんで、SBoMやTBCC走ってたんだな。

CIMG1208

低中速にパンチを感じたのは、バルブのオーバーラップが狭くてスーパーローカムになってたせいかも・・。

CIMG1210

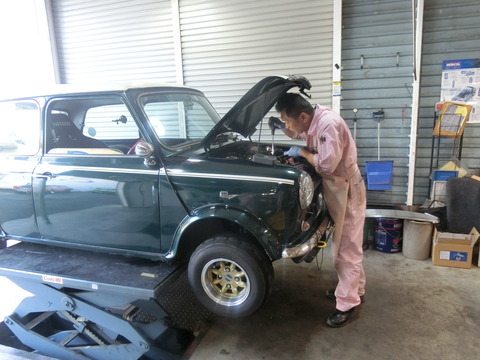

おっと、見られてた?

CIMG6436

サービスマニュアルでは0.35mmが基準値ですが、

タペット音は小さくなる方向で、今回0.30mmで調整してみます。

CIMG6437

これは自撮り・・(笑)


CIMG6444



CIMG6445


CIMG6449


バルブクリアランス 0.50㎜以上 ⇒ 0.30㎜

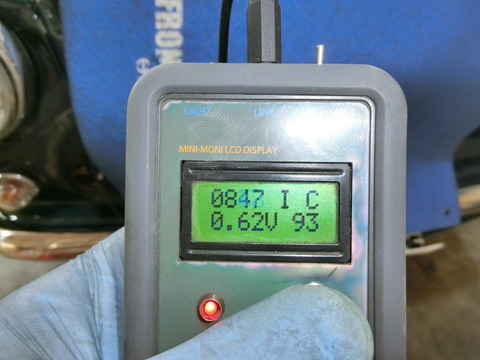

アイドリング回転  853rpm  ⇒  847rpm

ステップ値(スロットルバルブを開くロッドの出代)  83 ⇒ 93

スロポジ電圧  0.60V ⇒ 0.62V

MAP値   28kpa ⇒ 35kpa

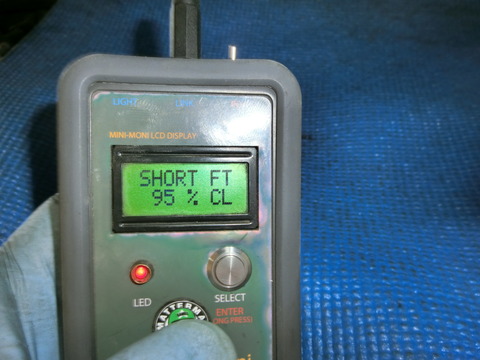

燃調補正  105% ⇒ 95%


教科書通りの結果でした。。。

バルブクリアランスが詰めるとバルブのオーバーラップが広くなって低回転での効率が落ちて

その分スロットルを余計に開けて同じ850回転を維持しようとしてます。

オーバーラップはインマニのバキューム 『MAP値』 を大きくするので

エンジンに負荷が掛かってると思い込んだECUはやや濃い目の燃料を出したけど

O2センサーが、そりゃぁ濃すぎるじゃんと言って 薄く燃調補正してる・・という流れですね。



去年の11月のNKY様のケースでは、タペットクリアランスが0.2㎜の時はMAPが40kpaで

燃調補正できる範囲を超えてしまってたことがありました。


タペットクリアランス MAP値

  0.20㎜(nky様)  40kpa

  0.30㎜(調整後)  35Kpa

  0.35㎜(標準)  33kpa

  0.50㎜(調整前) 28kpa


Image1 タペットクリアランスとMAP値を比較してくと

MAP値は 33kpa前後が 正解ってことになりますね。

まぁ、他の要素もあるので一概には言えませんが一応33kpaを基準としてみていきます。



CIMG6476

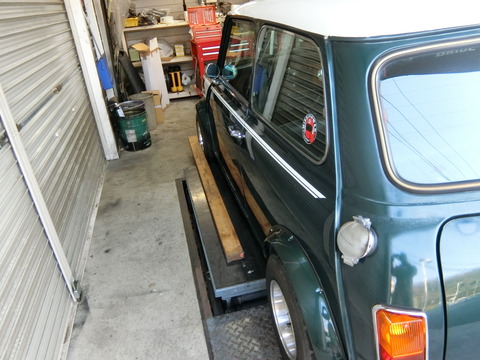

ちょっとだけ車高落としたんでトーインチェック。。。

CIMG6477

フロントタイヤに角材の定規を当てて角度を見る原始的な方法ですが・・・


CIMG6452

そして試運転。。。

CIMG6453

エンジンはだいぶ静かになりました。

低回転域のパンチは少し減ったけど

体感できるくらい中高回転域のパワー出てきました。


もっと早くタペット調整しとけよ・・・って (^^)/



スタッフミニディ もう一つのテーマ『燃料PECS』に続きます。。
