曽根です。


去年5月 走行中に大きな異音はオートマじゃなくてハブベアリングだったんで

いったん先送りにしていた安心オートマは

今回、車検のタイミングで実行することにしたNKI様。



普段のオイル交換はご自身でキチッとやってます。


CIMG5169

97年式 走行93000km

タイムラグは長く、前進側に入れると軽くショックがあります。

2→3速で 変速のタイムラグで回転が上がるときがあります。

3→4速は 一瞬抜けるように回転が上がってから入ります。

バックのストールテストは大丈夫でした。。

『なんとなく調子悪いけどまだ走れる』 という状態です。

実は現在走ってるMINIの80%以上がこのくらいの状態ではないでしょうか・・・・








NKI様のオートマを分解点検して安心オートマになるまでをご報告します。

DSCF4419

診察台にのせられ、では分解開始です。

PECSは去年5月に初キャメルのときに取り付けてます。

DSCF4429

サーモスタットは茶色の錆色でした。

初キャメルで水路洗浄したときはきれいな排水でしたから

過去からの錆でしょう。

DSCF4432

コアプラグの内側の錆も同様です。


DSCF4433

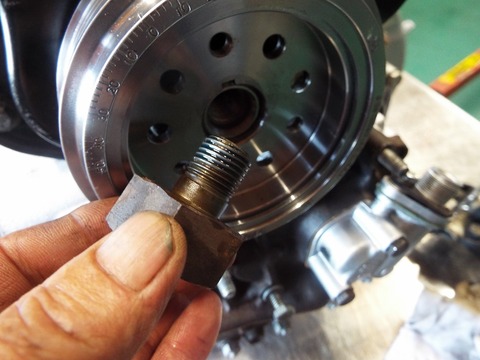

ドレンボルトに付いてる鉄粉は少ないですが、純正と比べて磁石の表面積が小さいタイプに交換されてます。

ドレンボルトの磁石はオイルに混じってる鉄粉の量を測るためのセンサーの役目でしかなく

すべての鉄粉を付着させてきれいにすることは不可能です。

強力磁力よりは、磁石の表面積が大きい標準タイプのドレンボルトの方がオイル内の鉄粉量を見るには適してると思います。


DSCF4435

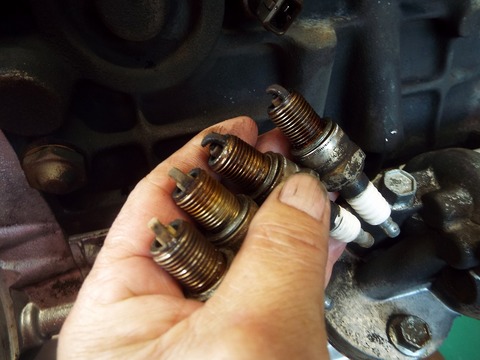

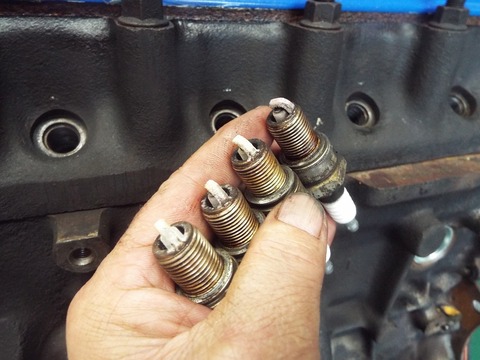

プラグを見る限り、今までの燃焼の状態は良くないです。

後ほど圧縮も点検します。


DSCF4436

ブローバイセパレーターは詰まりは清掃しておきます


DSCF4437

更に分解すすめます。

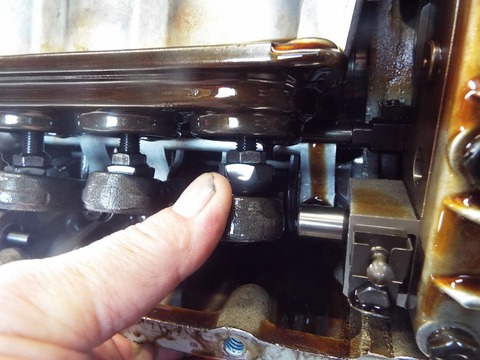

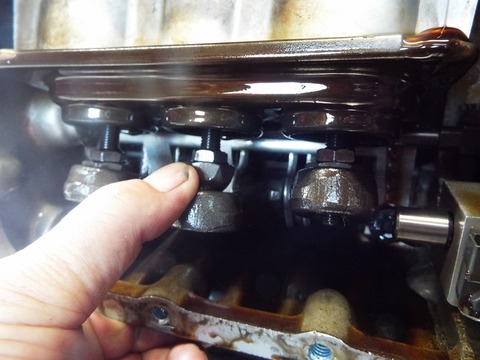

オートマのフロントパネルを開けてブレーキバンドの消耗度チェック。。

DSCF4440

リバースバンドは消耗してます。

安心オートマの出荷時は、ここのストロークは5mmほどになります。


DSCF4441

3速バンドもやや消耗が進んでるようですね。

3速、2速バンドともに、安心オートマ出荷時は約1mmストロークです。

DSCF4442

2速バンドの消耗は比較的少なめでした。


DSCF4446

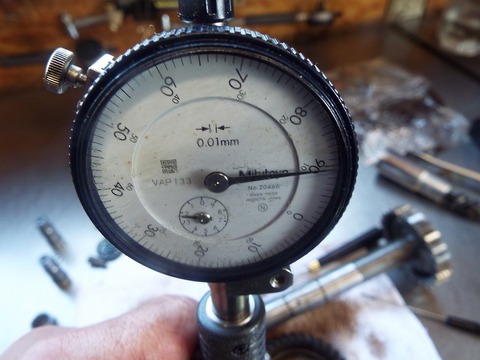

オイルポンプのクリアランスは大きすぎるのでリメイク品と交換になります。

サービスマニュアルではここのクリアランスは 10/100mm以下となってますが

安心オートマでは 7/100mm以下としています。

97年式以降モデルは新車当時から、この規定値以上のクリアランスのものが多く

油圧不足がバックが滑り始める原因のひとつと考えられます。

DSCF4447

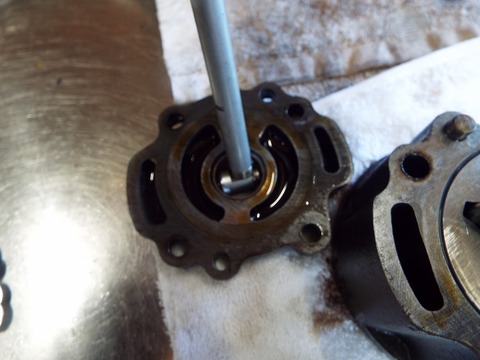

オイルポンプのブッシュは打ち替えです。


DSCF4449

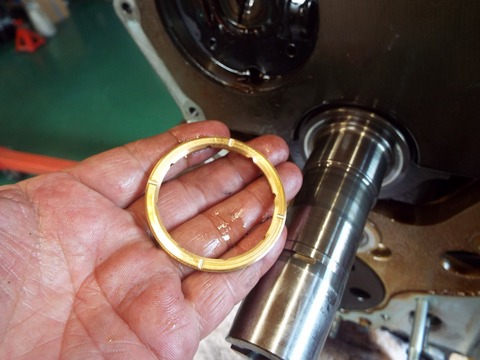

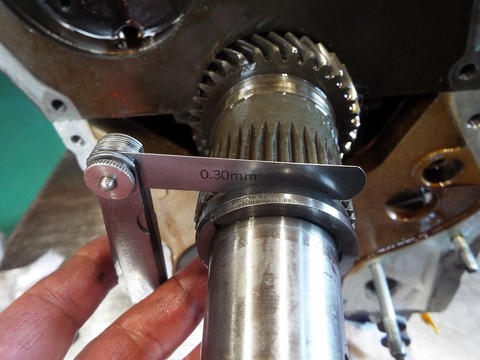

プライマリースラストはかなり広がってるので

DSCF4451

特注のワンオフ品で、

DSCF4453

クリアランスは追い込みました。


DSCF4454

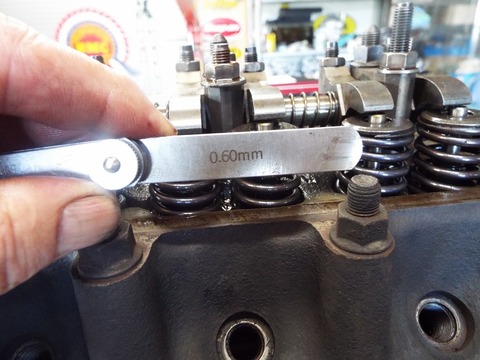

バルブクリアランス測定。。

DSCF4455

0.35mmが規定値なので、かなり広がってました。

ガチャガチャとタペットが聞こえてくるようです・・・。

規定値に調整しておきました。

DSCF4467

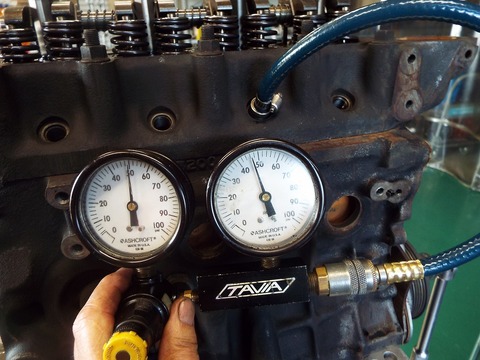

圧縮エアーをプラグ孔から入れて漏れチェックしましたが

圧縮は4つとも正常です。

入庫時のプラグの燃焼不良は、エンジン本体ではなく車両側の問題かと思われますので

積み込みの際に再点検します。


DSCF4469

チェーンテンショナーの消耗は93000kmにしては少なめ。。

一度に走行する距離が長く、3,4速での走行距離も長いのでしょう。

DSCF4470

エンジンブロックとオートマを切り離します。

DSCF4472

ギヤドラムはやや変色してますが状態は良く再使用できます。


BlogPaint

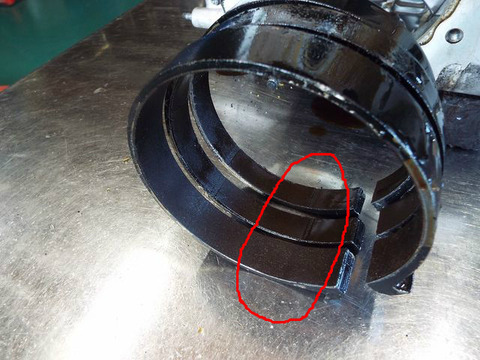

取り出したブレーキバンド

奥から、2速、3速、リバース と並べましたが

手前のリバースはスリッドが無くなるほど消耗してもうちょっとでベースの金属が出てくるところでした・・・


DSCF4479

フォワードクラッチはかすかにスリッドの跡が残ってましたが、

DSCF4480

トップ&リバース側の湿式多板クラッチはまったくスリッドがなくなってツルツル状態。

これはまさにギリギリでした。。


DSCF4484

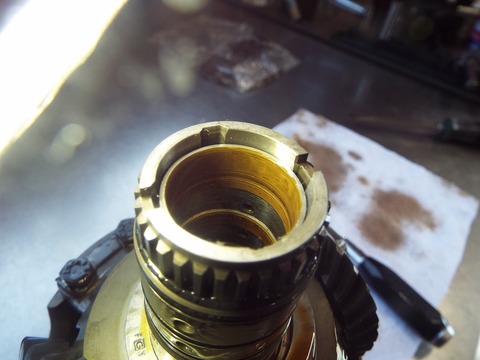

トップ&リバースのクラッチの方が擦り減ってた原因は、↑のブッシュにできた深い溝からの

油圧逃げによる圧着不足と思われます。

ブッシュ交換いたします。


DSCF4481

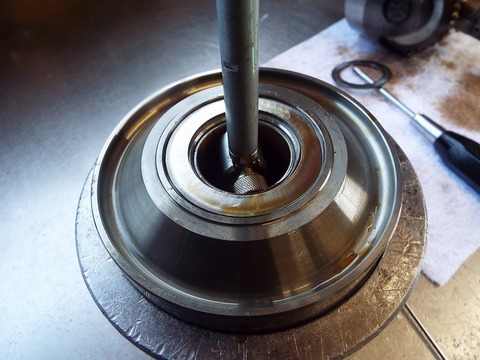

3速ドラム軸のブッシュも

DSCF4483

摩耗してるので交換です。

タイムラグやシフトフィーリングに影響のある部分です。



DSCF4487



DSCF4489

DSCF4491


DSCF4493

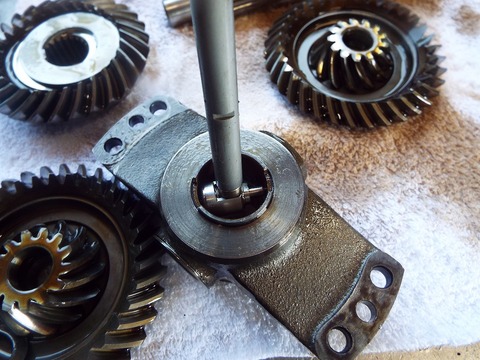

ギヤキャリアのブッシュも上下とも交換します。

ガタなく真円で回転させることが重要です。



DSCF4495

エンジン側を下から覗いたところ。。

分解点検していきます。


BlogPaint

取り外したメインメタル、コンロッドメタル

赤丸で囲んだのは、コンバーターと反対に位置する前側のメインメタルの上側ですが

一部ブロンズが出るほど消耗しています。


DSCF4498

オートマ車に良く見られる消耗です。

メタルのクリアランスが増えるとそこから油圧が逃げてオートマ内部で必要な油圧も低下してしまいます。

安心オートマは親子メタルをすべて新品に交換しています。


DSCF4501

エンジンとオートマが一心同体のMINIは油圧低下の原因は共同責任です。

オイルの通路であるこれらのメタルクリアランスを適正化することも

タイムラグのない安心オートマのために重要なポイントです。


DSCF4503

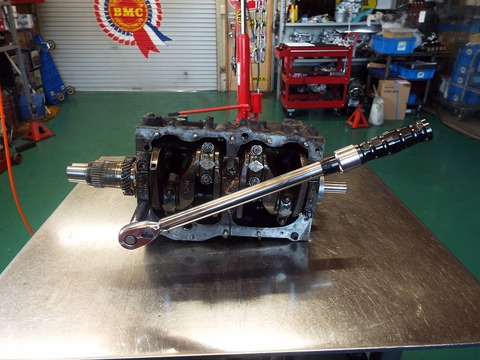

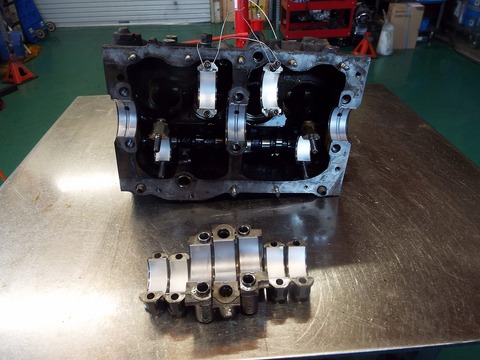

キチッと規定トルクで締めて、クランクがするする回転することを確認します。

DSCF4507

パーキングロックの確認を行ないブロックに組みつけていきます

DSCF4517

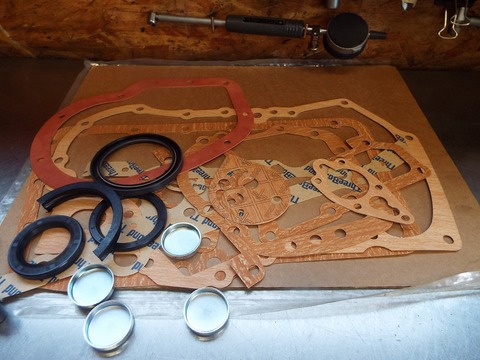

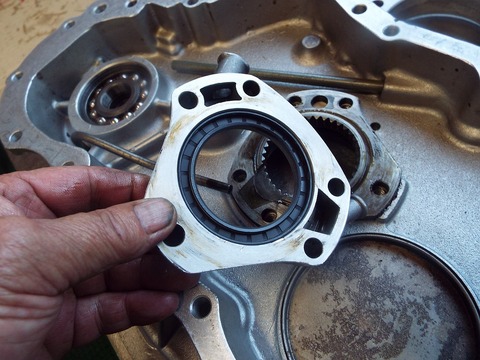

安心オートマ用の自家製ガスケットセット。。

DSCF4519

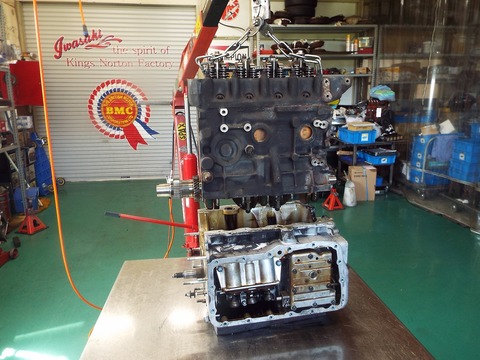

エンジンと安心オートマ 合体!

DSCF4520

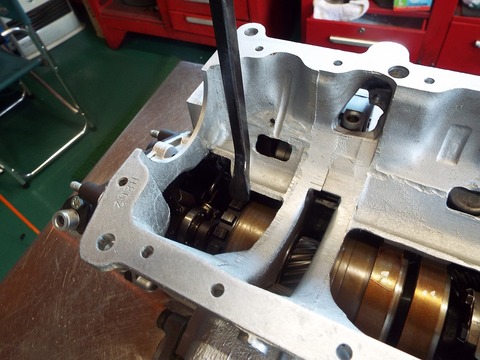

タイミングプレートとミッションケースが干渉してないかチェック

DSCF4523

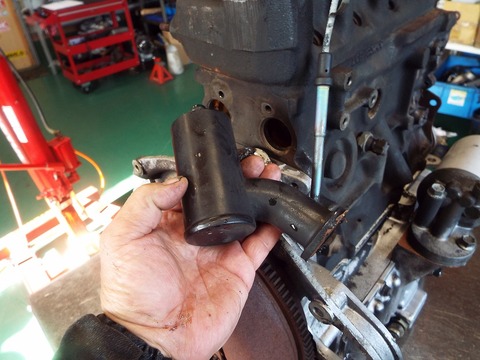

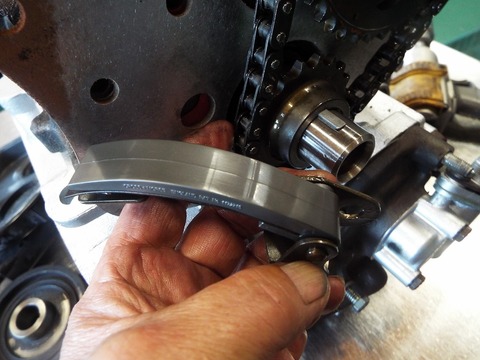

チェーンテンショナー交換

DSCF4525

オイルポンプは新品供給がなく数年前までは中古良品を再使用していましたが

現在はリメイクすることで新品より精度の高いオイルポンプを供給できるようになりました。


DSCF4534

DSCF4535

DSCF4539

DSCF4546

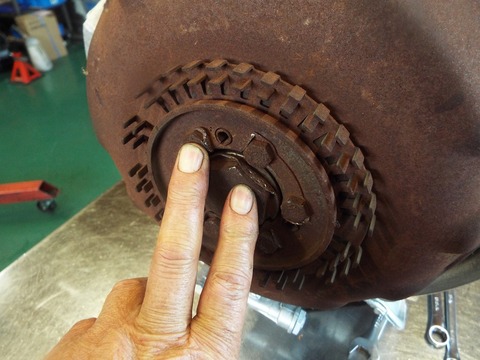

摩耗粉の量が標準的でしたのでコンバーターは再使用します。

DSCF4547

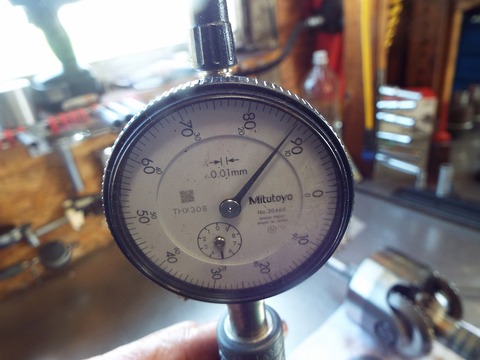

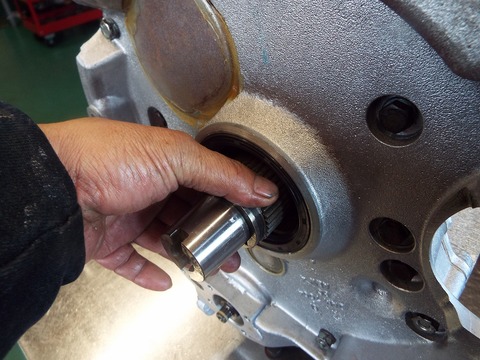

各部、クリアランスを追い込みながら組み付け作業を行いました。


DSCF4549

ハーモニックバランサーは今が取り付けのチャンスです。



DSCF4555

PECS取り付けてから約6000km走行です。

標準的な摩耗のオートマは1~2万キロ以内での清掃でOKですが、

今後ドレンボルトに付く鉄粉の量によって清掃のタイミングは判断します


DSCF4556

摩耗粉を取れば新品に戻ります。。 だからPECSは永久使用できます。


DSCF4561

三和トレーディングさんの対策キックダウンレバー

オイル漏れに関しては樹脂製の純正品よりは何倍も良いですが

これでも完全ではないのが残念です・・・


DSCF4563

パーキングスイッチの導通確認。。

DSCF4564

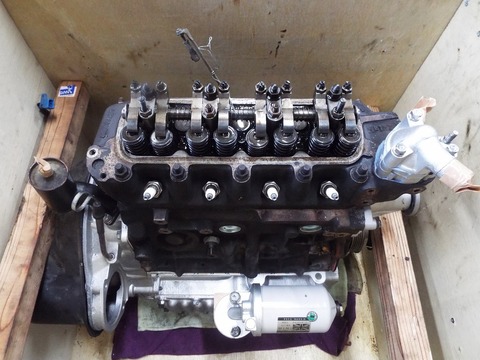

組みあがったエンジンミッションに補機を取り付けて

実車テストのための積み込み準備OK

DSCF4565

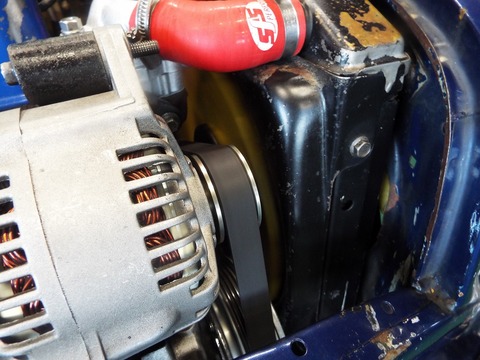

テスト車両に積み込み


DSCF4566

エンジン始動

ここで冷間油圧をチェックしてから、実走行テストに向かいます。

DSCF4573

広い道路から狭い道、アップダウンも含めて

30kmほどを実際に走行して、シフトアップ、シフトダウン 変速ショックなどのテストを行います。

実際に、このテストで少しでも異常を感じた場合は再度分解して点検を行ったことは何度かあります。

エンジン側に問題がある場合もあるので、オートマだけをリビルト品と交換するだけでは

解決できないトラブルもあるわけです。


DSCF4577

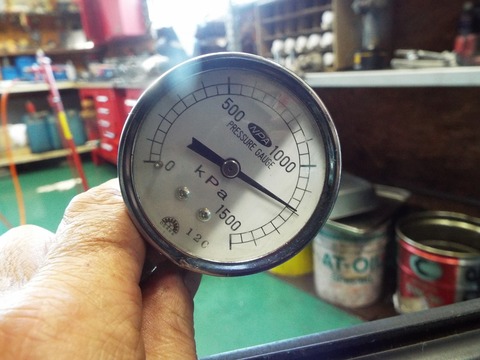

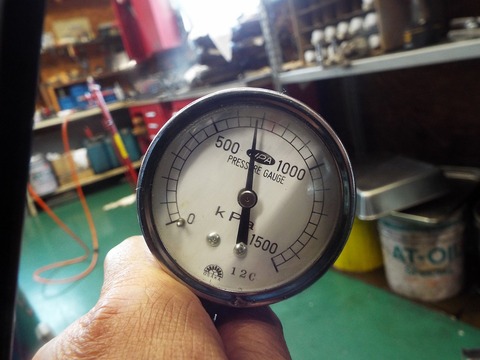

テスト走行は快調でしたので出荷前に最後に温間油圧のチェックします。

前進側 6.7kg  良好です。


DSCF4579

リバース   12kg   良好でした。

DSCF4827

入庫時には燻っていたプラグも良く焼けてますので、

エンジン本体には問題はありません。

ご自身のボディに積み込んでから燃焼がよくない場合は、制御系に問題あることになります。


DSCF4829



乾杯1

今回も良い安心オートマができました。

気持ちのいいシフトを安心してお楽しみください。
