曽根です。



新車からのワンオーナー 12年式 走行80400㎞。。

新車のころに比べるとオートマのショックも気になるようになってきたので

安心オートマにしてこれからも長く乗り続けたい・・・・とKKZ様

BlogPaint

静岡県からのご依頼、安心オートマらくらく便でMINIだけ到着。。


CIMG5877

ギヤを入れた時のタイムラグは長く

KKZ様が仰るようにギヤが入った時にガツンとショックもありました。

それに、普段のバックでは気づかなかったと思われますが、

ブレーキをかけながらバックで負荷かけるストールテストでは滑りが発覚してしまいました。

CIMG7910

ドレンボルトはきれいなので、ギヤドラムは再使用できそう。。。

リバースの滑りの原因は油圧なのか摩擦材消耗なのか・・・



本編はこちら・・・




~*~*~*~*~*~*~*~



では、分解点検しながら安心オートマになるまでの詳細をお伝えします。


DSCF6280

診察台に乗せて点検開始。。

DSCF6281

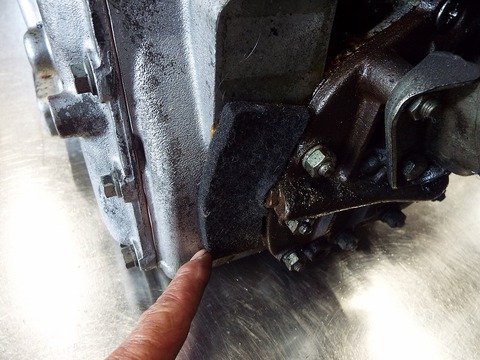

ガバナプレートに吸油材。

車上ではオイル漏れを根治できない時、地面にオイルを垂らさないためのアイデアですね。


DSCF6285

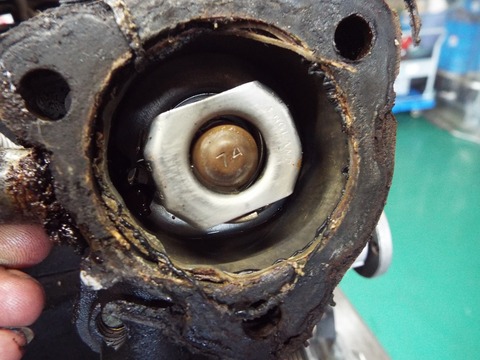

キャメルオートでの入庫チェックでサーモの開弁量はOKだったんですが

74℃のものが入ってましたので88℃のものに交換させていただきます。


DSCF6292

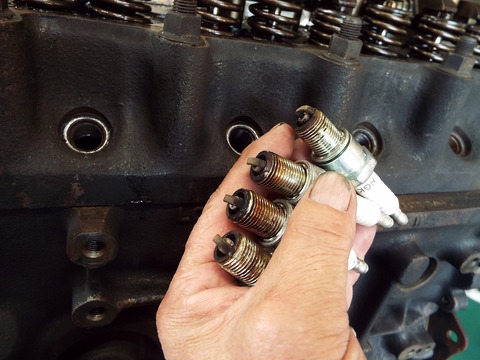

燃焼の状態もあまり良くないです。。

出荷前のテスト走行後に再度プラグチェックしますね。


DSCF6293

コンバーター側のブローバイセパレーターには詰まりがありました。

タイミングカバー側よりも詰まりやすいので定期的に洗浄が必要です。


BlogPaint

オートマのフロントカバーを開けてブレーキバンドの消耗度チェックします。



DSCF6299

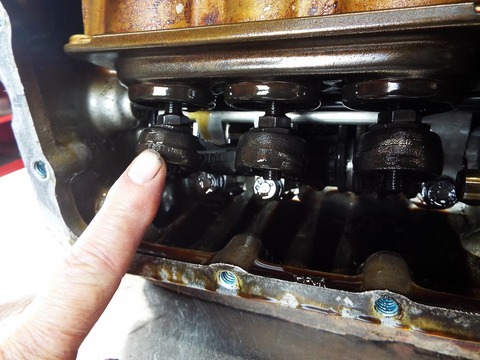

左のリバースバンド。  フリー状態から

サーボピストンが伸びてバンドを締め付けるように下げます。。

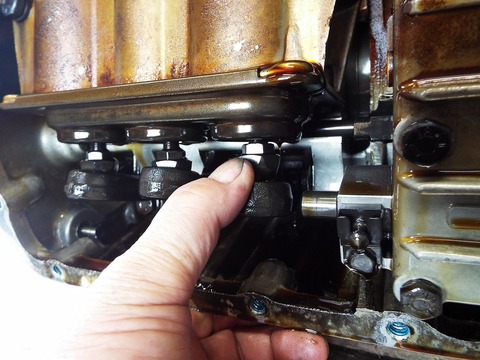

DSCF6300

バンドレバーに遊びもあり、ブレーキバンドの摩擦材はだいぶ消耗してます。

安心オートマでは、ここは5㎜のストロークでセットするところです。

DSCF6301

2速バンドの消耗はそれほどでもなさそう。。。

DSCF6302

3速もそれほどの消耗はなさそう。。。



前期、後期型を問わず、2、3速バンドよりも

リバースバンドの消耗の進み方が多い傾向があります。

変速ショックを和らげるために、変速の前に一瞬リバースと3速バンドを締めるので

前進だけしてる場合でもリバースバンドは仕事してるんです。



DSCF6305

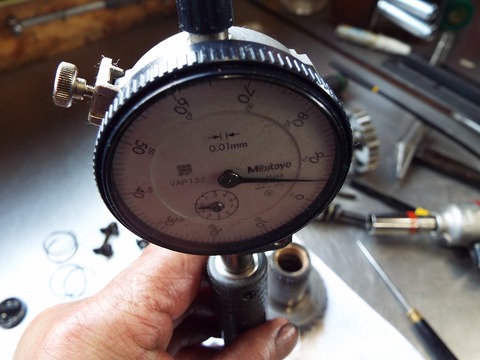

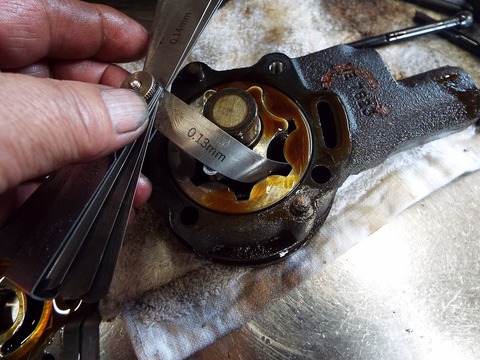

オイルポンプのクリアランスは大きいのでリメイク品と交換します。

DSCF6306

DSCF6307

ポンプの軸受けブッシュのクリアランスは通常の倍以上に広がってました。

ブッシュも打ち替えます。


DSCF6308

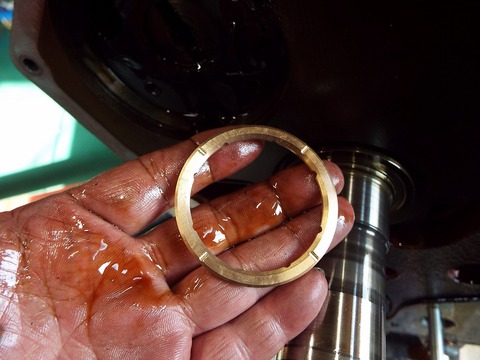

プライマリースラストは広すぎて既製品のスペーサーでは足りないので・・・

DSCF6310

製作したワンオフ品で


DSCF6311

追い込んでおきました。




DSCF6317

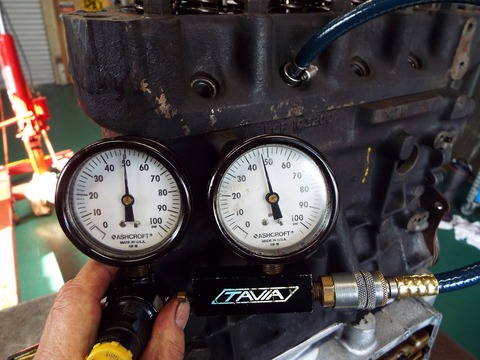

圧縮漏れがありましたが・・・


DSCF6318

バルブをコツン・・・・で

DSCF6319

復活。  OKです。


DSCF6320

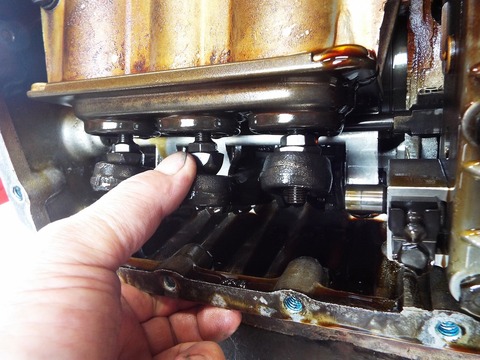

テンショナーパッドの消耗具合も 7~8万キロ位なので

メーターの80400㎞通りですね。


DSCF6321

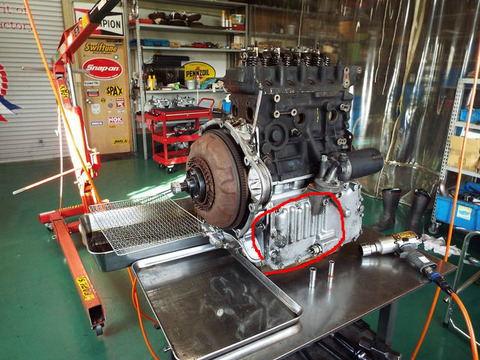

エンジンとオートマを分離します。



DSCF6322

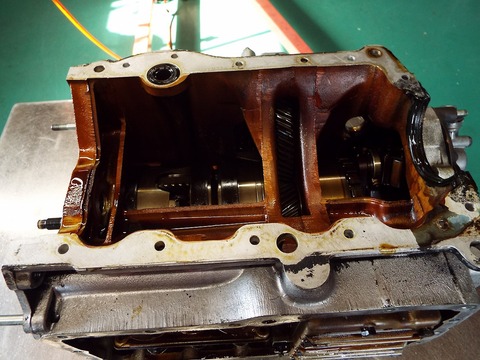

ミッションケース内側の色はタールでしょうか・・・

過去にオイルの交換サイトが長かった時期があったようです。

このような状態になるときは油温も上がり内部のニトリルゴムは硬化が進みます。


DSCF6323

ギヤドラムAssyを取り出します。

心配した左側リバースバンドがかかるギヤドラム表面の削れは大丈夫でした。

再使用できます。


DSCF6324

フォワードクラッチのエンドプレートは割れていました。

強く加速した時にジャダーが出ていたと思われます。


DSCF6325

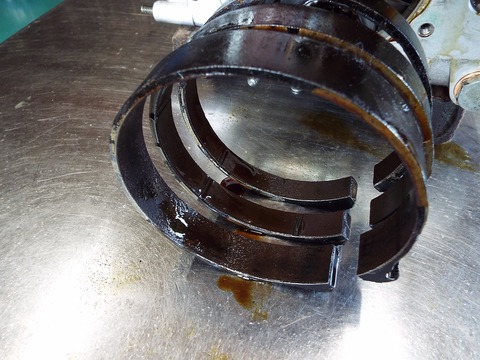

手前から、リバースバンド、3速バンド、2速バンド

リバースバンドはスリッドが無くなるところまで消耗していました。

もう少し消耗して金属のベースが露出するとドラムを削ってしまうことになります。



BlogPaint

リバースのサーボピストンは、

シリンダー内に留まってはいましたがシールは溝から外れてめくれ上がっていました。

油圧漏れでブレーキバンドをしっかり締め付けることが出来ずにバックが滑ってたのですね。

滑るので更に摩擦材は消耗する・・・・という状況で ここから先はどんどん消耗が進んでいきます。

今回も、まさにギリギリの状態だったと言えます。


DSCF6330

トップ&リバースクラッチはスリッドが完全に消えるまで消耗してました

クラッチが薄くなれば、密着するまでが広くなりここでもタイムラグが発生します。

先ほどのフォワードのエンドプレートが割れてしまった原因でもあります。



DSCF6331

DSCF6332

3速ドラムのブッシュは交換が必要です。


DSCF6334

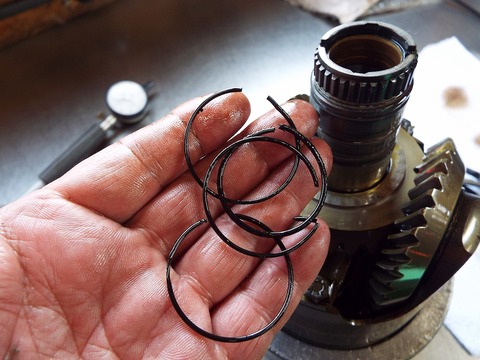

トップ&リバースクラッチに行く油圧経路のOリングはすべて硬化していました。

ケース内に収まっているので、漏れながらでも油圧がかかってるので変速はできてました。

DSCF6335

内側の軸受けブッシュに溝が出来てました。

これも油圧漏れの原因になります。


DSCF6336

DSCF6337

DSCF6338

DSCF6339

ギヤキャリアのブッシュも上下ともに拡大していたので交換します。






ブレーキバンドやクラッチ板の消耗やクリアランスの増大による油圧逃げにより

各部に油圧がかかる時間も長くなり、サーボピストンのストロークも長くなり、

タイムラグとして表れます。

オートマの危険信号の始まりは 『タイムラグ』 です。




DSCF6346

エンジン側のオイルの通路でもある、クランクとコンロッドの軸受け。。

メタルクリアランスが広がれば油圧が逃げます

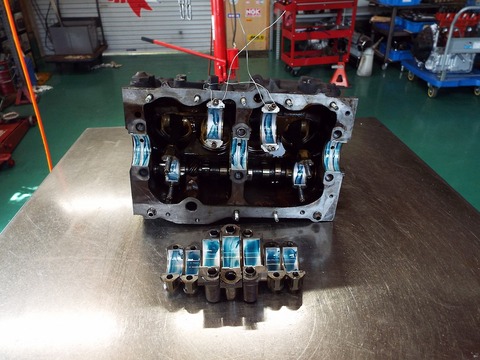

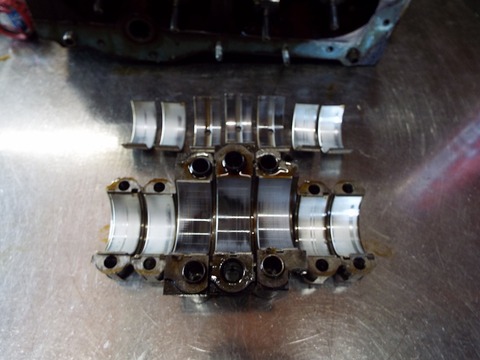

DSCF6350

親子メタルすべて交換します。

DSCF6361

DSCF6363

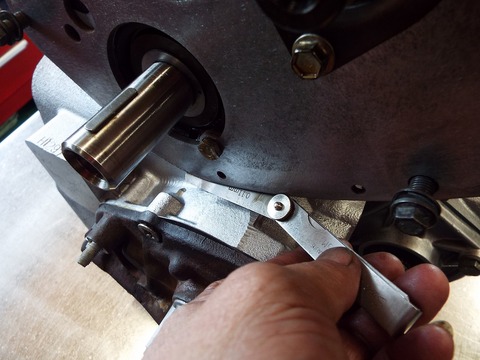

タイミングプレートとミッションケースが干渉しないかチェック

DSCF6380

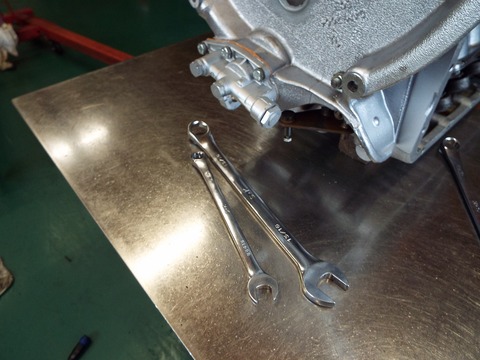

各部をキチッとトルクで組み付けていきます。

DSCF6390

DSCF6395

キックダウンSWは三和オリジナルの対策品を使いました。

DSCF6397

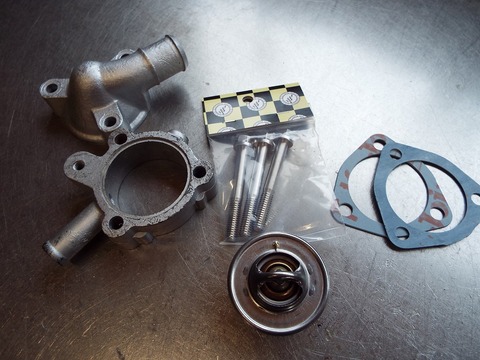

温度違いだったのでサーモスタット交換します。

ステンレスのサーモボルトに交換しました。


DSCF6398

PとNだけでセルが回るためのインヒビタースイッチの導通テスト。。

DSCF6399

補機を取り付けて実車に積み込み、エンジン始動。

オートマに掛かる冷間油圧はOKでしたので、

そのまま走行テストに行きます。

DSCF6408

ギヤの入り方、変速の状態、ショックなどを確認しながら

約30㎞の実走行テストします。

毎度のことながらここで少しでも異常を感じれば

再度分解する覚悟です・・・・・・が、今回も絶好調でした。

DSCF6410

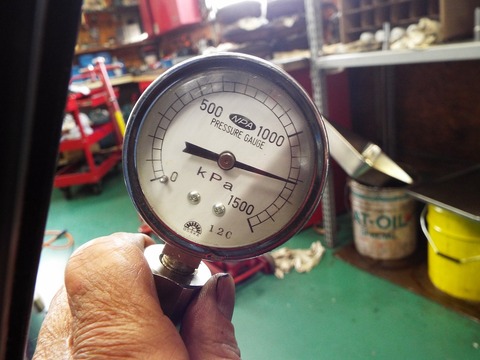

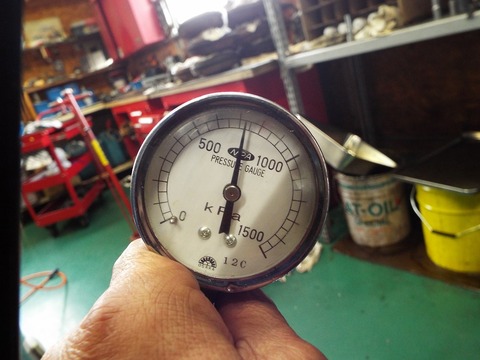

戻ってきて温間油圧チェック

前進 7.2㎏  良好です。


DSCF6412

リバース   12.2kg  良好です。


DSCF6447

実走行テスト直後のプラグは良い状態でした。


DSCF6448

コンバーター内にも鉄粉は残ってません。

オイルは抜いて出荷です。

DSCF6449



乾杯1

今回も良いオートマが出来ました。

定期的なオイル管理、ほどよい暖機運転で

末永く気持ちのいいシフトをお楽しみください。
