曽根です。


大型のオイルクーラーが付いたんで、次のステップです。。

メインテーマは安心オートマはどこまでのパワーを受け止めることができるのか・・・・

半クラッチを使えないオートマはどうしてもスタートが苦手、というのと

コンバーターからの発熱が回転に比例するので、低回転からパワフルなエンジンが欲しい。。

となれば、排気量アップするっきゃないな。

いつやる?   今でしょ。 ←古いな・・


CIMG1718

BlogPaint

今回もエンジンチューン編は、

ハイフローインジェクターボディをはじめ、インジェクションMINIのチューンでは

レース界では泣くまで待とうホトトギス・・泣く子も黙る のS.V.田中さんに依頼しました。


CIMG7796

タペットカバーは、ワークスATカラーのグリーンのヤツが出来上がってます。。

コレに合わせてエンジンを造ります(笑)



29242699_354824995013905_1832873281_o

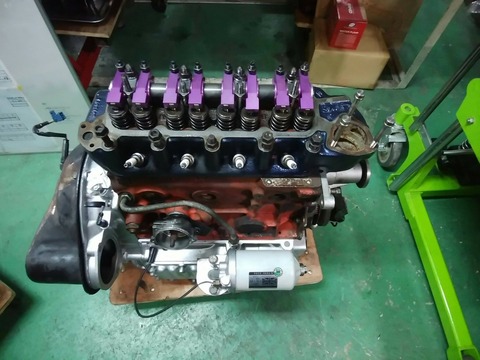

メタルが流れてしまったエンジンは熱が入って歪みもあるので、別の中古ブロックと交換され、

異常のなかった安心オートマとドッキングされて九州の岩崎自動車さんから届きました。


29514297_354824978347240_2060504183_o

届いたエンジンを採寸。

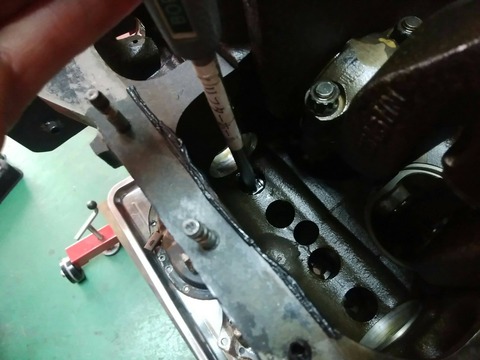

バルブリフターのホールクリアランスチェック中・・・

29242720_354824981680573_782912555_o

摩耗によるものではなく、おそらく当時の加工精度によるものかと思われますが

29405039_354824975013907_1471297604_o

大きさにややバラツキがあり、やや大きすぎる箇所がありましたので

念のために、別のドナーエンジンブロックを用意することにします。


28946549_354825005013904_112505152_o

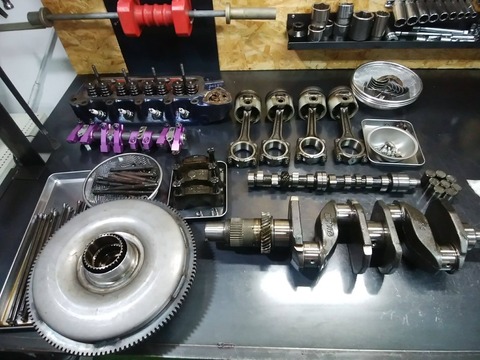

分解されました。




オートマ車のコンバーター と マニュアル車のクラッチ&フライホイールの

重さを比べてみました。

29391191_354824985013906_774672504_o

コンバーターは約9.7kg


29391015_354825011680570_1686385044_o

フライホイールとクラッチカバーは 10.4kg

単体ではコンバーターの方が軽いですが、中に約3リットルのオイルが入れば

コンバーターは約12kgになります。

やっぱりオートマのコンバーターの方が重いですね。






別のドナーエンジンブロックが用意されました。

29391049_355343101628761_1953174147_o


29391574_355343094962095_1914361796_o

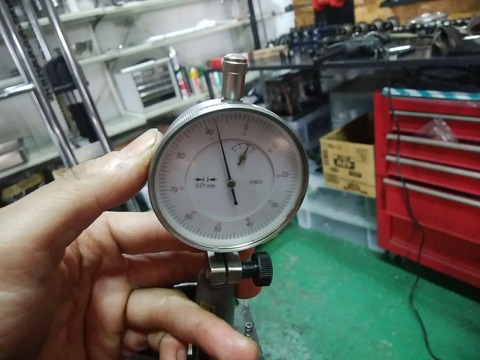

このエンジンブロックのリフターホールは・・・

29391215_355343091628762_526460161_o

1箇所だけ 3/100mm大きいところがあったけど、このくらいならOKかな。

このブロックを使います。



29633753_355755801587491_1479913014_o

加工屋さんでオフセットボーリングしてもらいます。


29404983_355755804920824_312260793_o

1380cc用のニューピストン   オメガです。


29634220_355755784920826_983536461_o

ピストンピン、リングを合わせて 344g


29405021_355755808254157_1345346303_o

ノーマルは367gだから 24gの軽量化。





そうそう、先日キングスロード名古屋北店に行った時・・

IMG-5781

後藤社長とエンジンパーツのWPC加工の話題になりまして・・・

CIMG8913

実際にWPC加工したパーツも触らせてもらって、これは良さそう!!

ワークスATでも試すことにしました。

WPC加工は、金属表面に微粒子をぶつける表面加工で、疲労強度と摺動性の向上が期待できます。


IMG_20180420_190637

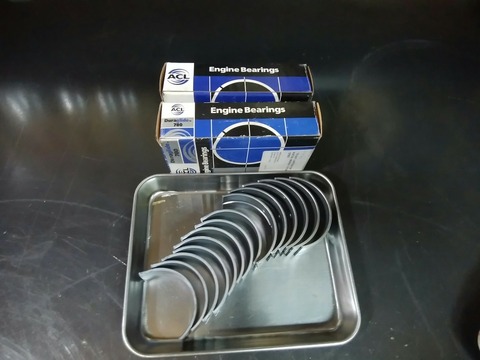

メタルにもWPC加工してみました。

IMG_20180419_135813

メタルは力がかかれば表面から擦れていくでしょうが、新しく組んだときの馴染みは早そうです。

IMG_20180420_185418

WPC加工されたピストン

ピストンピンはDLC加工にしました。

IMG_20180420_185511

ピストンリングはシリンダー壁と接する外側が加工されます。

IMG_20180420_184944

バブルリフターは信頼性の高いドゥトレーディングさんのものを使いこれにもWPC加工しました。

IMG_20180420_184919

カムは前回と同じSW5.。 これにもWPC

IMG_20180420_184907

クランクも含めて 今回WPC加工したパーツ達。。。

当初の予定になかったWPC加工で工期は延びてしまいましたが

これは楽しみです・・・


IMG_20180420_190431

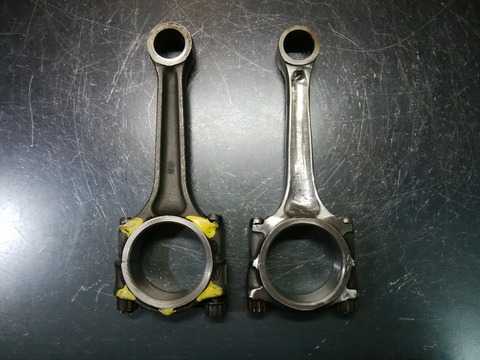

コンロッドは軽量化と強度アップのために研磨しました


IMG_20180420_190239

純正品は少々削っても十分な強度あり信頼できます。

S.V.ライザップでだいぶぜい肉が落ちて筋肉質なコンロッドになりました。


IMG_20180420_190454

ライザップに通う前・・・658kg


IMG_20180420_190509

S.V.ライザップに通ったら・・・84gの減量に成功。。


IMG_20180420_145115

ピストンを仮組みして上死点に合わせたところ。




ピストン上面とブロック上面を合わせるためにブロック研磨に出しました・・

IMG_20180420_152154

仕上がったブロック。。





そして、更に・・・・・・・

CIMG9677

まったーマン色というか、ワークスATカラーはやっぱりこの色でしょ!




IMG_20180426_085027

ピストンリングの隙間調整


IMG_20180426_090702

ニューピストン & ダイエットしたコンロッド・・・

今からブロックの中に入ったらお目にかかれないのでコレが見納め。。


IMG_20180426_094003

ばっちり、ツライチ!


IMG_20180426_095935


31301621_369732613523143_1716749491077382144_n

カムのオイルギャラリーから研磨材のような粉が出てきました。

きれいに洗浄してから組みますが、念のためにエンジン組み立て直後のオイルフィルターは

馴らしが終わるまではPECSではなくノーマルフィルターを使用することにします。

マニュアル車の場合でもミッションOH直後は、本来の摩耗粉以外のものが出る可能性があるので

数百キロの間はノーマルの紙フィルターの使用をお勧めしています。



31358023_369923496837388_4037394954752884736_n

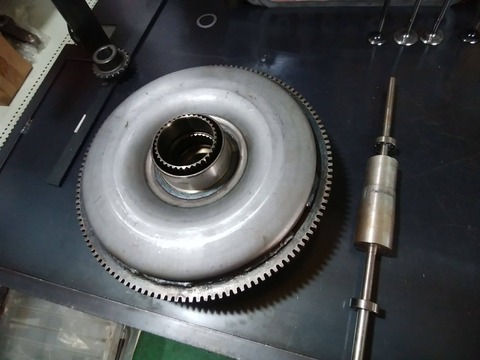

今回はコンバーターのバランス取りをしてみました。

中古のコンバーターは僅かであっても中に残ったオイルがバランスを狂わせ

高回転でバランサーにかけた場合、バランサーの方にダメージが出る可能性があるとのことでしたので

新品のコンバーターを使いました。

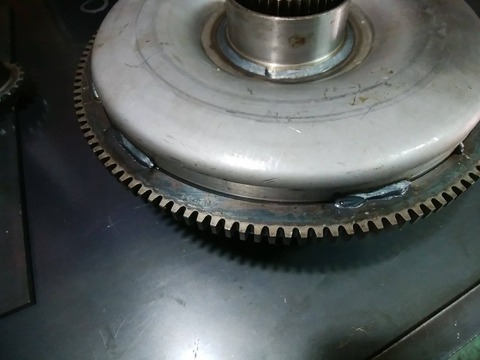

31318132_369923563504048_6893992447945211904_n

結果は、バランスはかなり良い状態でした。

製品に穴を開けるのではなく溶接によるウエイトで調整されているようです。


IMG_20180426_150739

バルブタイミング調整

31433172_369759330187138_9042145178835484672_n

ハーモニックバランサーはエンジンの振動にはたいへん優秀ですが・・・

タイミングマークがずれてるんですよね・・。 約5度ずれです。


31435297_369923996837338_1100443060153614336_n

1380ccのエンジンブロック完成


31138096_368136097016128_4075434646869901312_n

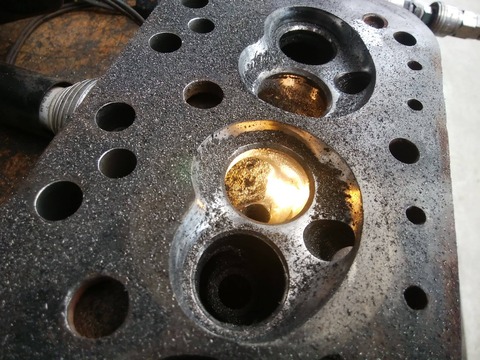

ヘッドは今までのものを 厚いヘッドガスケットで圧縮調整して流用の予定でしたが

排気量アップにともない理想的な燃焼室形状にしたい・・・というS.V.田中さんの提案で

新たにドナーヘッドから専用ヘッドを製作することになりました。

31180056_368136123682792_6014074273151320064_n

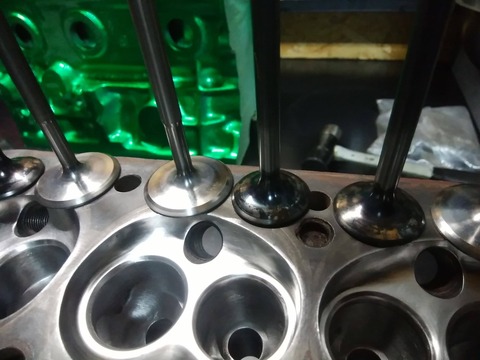

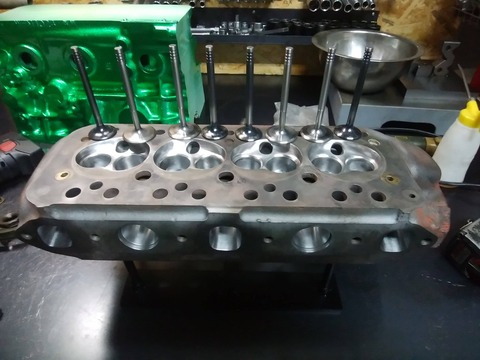

研磨作業中のヘッド・・

31178226_368136070349464_861313471684280320_n

毎回感じますが、美しい仕上がりです

31143746_368136093682795_333643419014397952_n

コレだけの作業を 朝から始めてまだ明るいうちに終わってしまう腕前はすごいと思います。


CIMG0049

いよいよ積み込み

31578113_370754170087654_4575598852802871296_n (1)

ワークスAT史上 最高に美しいな・・・


31417059_370754060087665_7307346491423588352_n

大型のオイルクーラーの配管も何とかなりました。


CIMG0251

オイルクーラーに少しでも風が当たるようにECUの取り付け位置をずらす芸の細かさ。。


CIMG0050

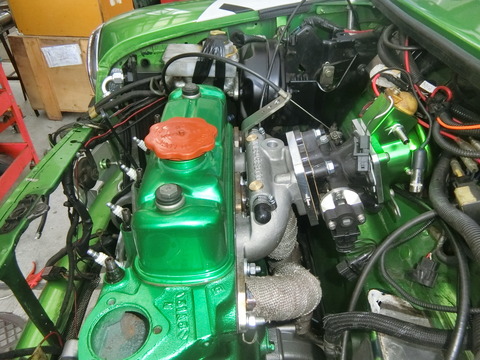

3代目曽根号に続き、サイドドラフト型ハイフローインジェクターボディ採用です。

排気量アップすると吸入系がボトルネックになってしまうので

特に1380cc化したエンジンには効果期待です。


CIMG0264

油圧計、油温計、オイルクーラー用電動ポンプ・・・・などの補機を取り付けていきます


CIMG9869

オイルは油温120℃オーバーでも十分な粘度を確保するために50番クラスから

ワコーズの最高スペックレーシングオイルの 4CR-R 10W50をチョイス

GT500で実戦配備されているワコーズのレーシングスペックオイルです。

厚くなり過ぎない硬い油膜で50番とは思えないほど軽くて、さらに不思議なことにトルクが出ます。

旧車には必要だとよく心配される、『フラットタペットに必要なZnDDP』 のことを

ワコーズ技術部に問い合わせしましたが、それはだいぶ古い技術のお話しですねぇ・・と。

2000ccシングルターボで630馬力以上のスーパーフォーミュラは

100kgレートのバルブスプリングで組みつけられたバルブをサージング寸前で

叩かないとパワー出ないです。

だから、各社レーシングスペックと称するオイルは叩くための『潤滑』に対しても十分対応してなければ戦えません。

ただ、このあたりは企業秘密なんです。。。。とのこと。



CIMG0257

熱に強く、硬い油膜、そして、オートマ車には特に必要な低温での流動性を兼ね備えてるオイルです。

さて、エンジンは始動したのが5月2日。。

初期点検を含めて、5月6日のSBoM当日までS.V.にて調整および軽い馴らしまで行ってもらうことにしました。


31938263_372868099876261_4511142938562002944_n

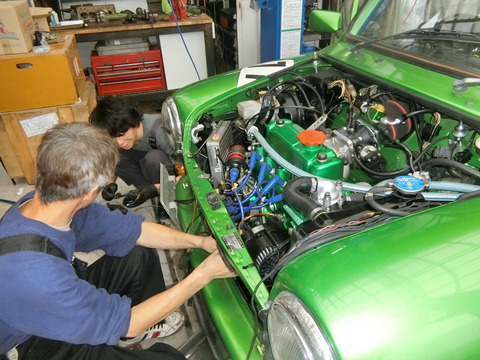

G.W.真っ只中。。  S.V.田中さんの上司にもお手伝いしてもらってます。。。

よろしくお願いしますねー。。。



では、5月6日当日 筑波サーキットでお披露目になります。。。。



Image4 いきなり予選を走る まったーマンは大丈夫なのか・・・・
