( ´ー‘)ゞ ビアガーデンでショーを見ながら一杯やりたいですよね!の石川です。

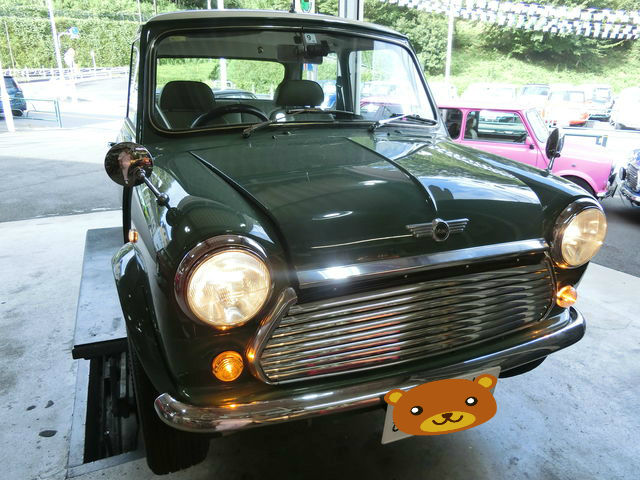

先月オイル交換したばかりのISE様

エンジンが調子悪いとレッカー入庫です。


BlogPaint

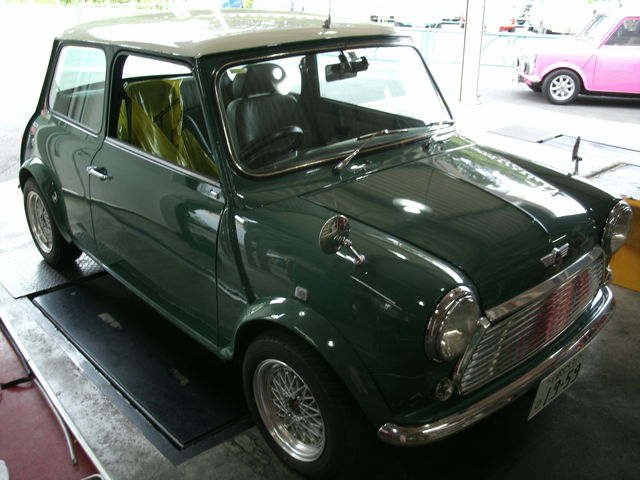

遠路はるばるお疲れ様です♪


CIMG6041


一体何があったんでしょ?


BlogPaint

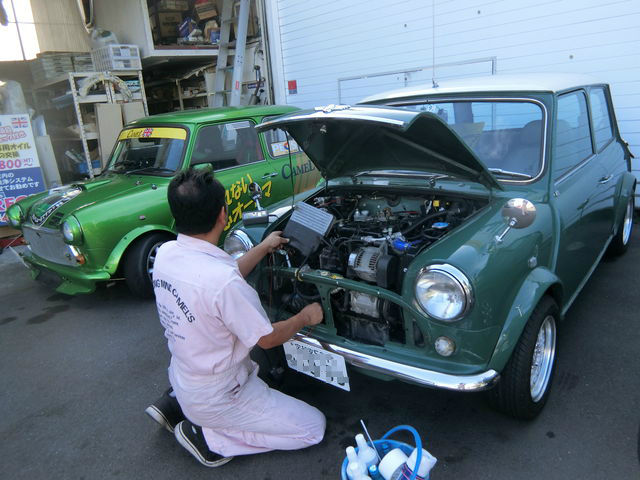

水はバッチリ入っています。


BlogPaint

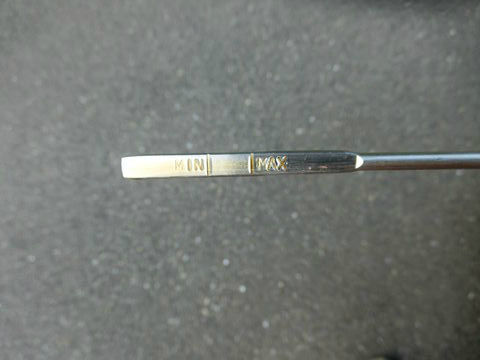

オイルも文句なし。


BlogPaint
BlogPaint

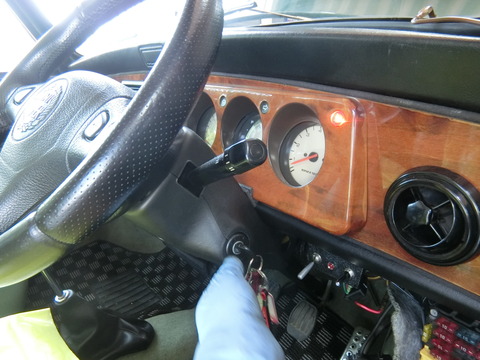

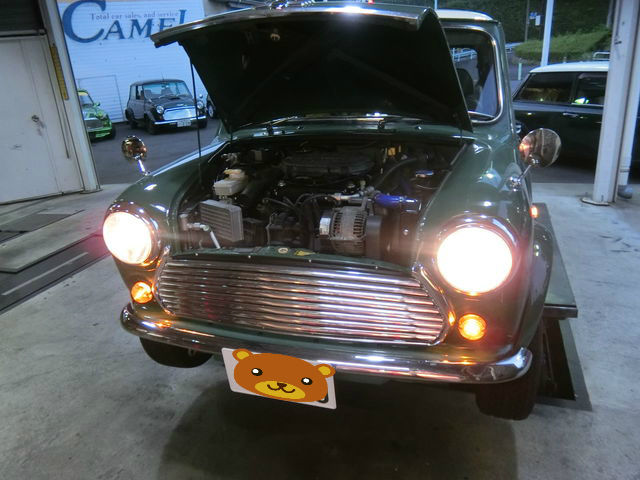

灯火も良好。

ここで急にアイドル不調。
そしてストップ。


CIMG6048


セルは回る。回っている間ポンプも電気行っています。

暫く他の仕事やって帰ってきたら普通にまたかかります。。

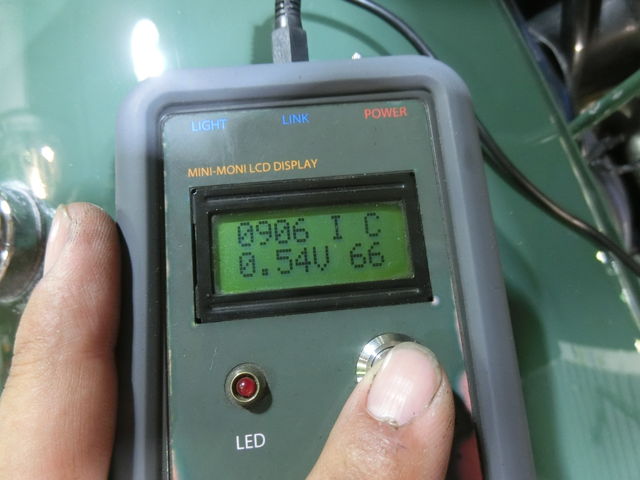

かかっているうちにECUチェック。


CIMG6052
CIMG6055
CIMG6056

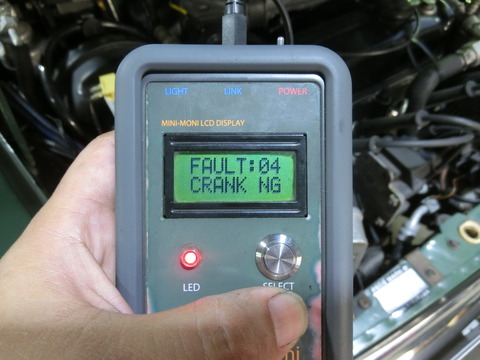

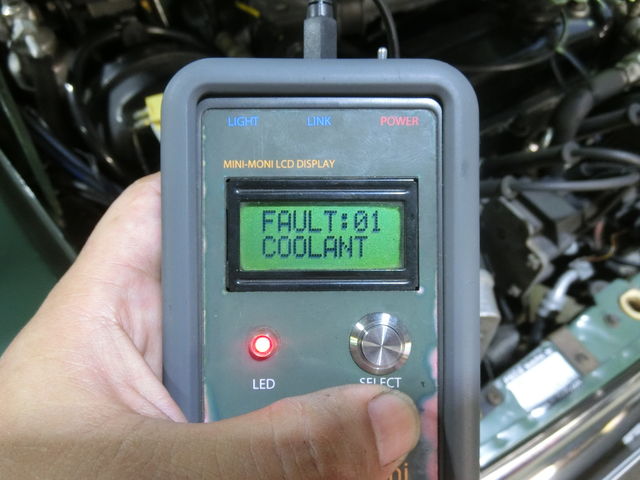

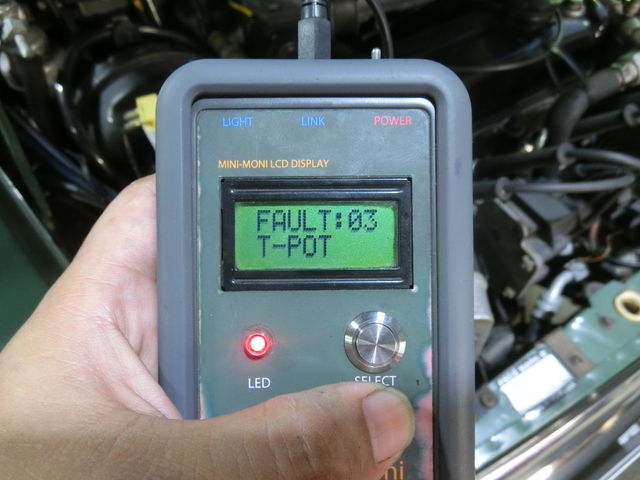

水温センサーとスロットルポジションセンサーとクランクセンサーにフォルトあります。
この中で今回の症状と照らせ合わせるとクランクセンサーが一番怪しいですね。。


CIMG6078

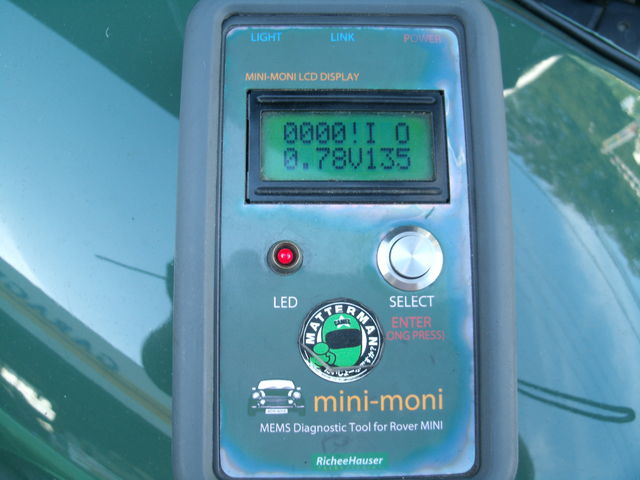

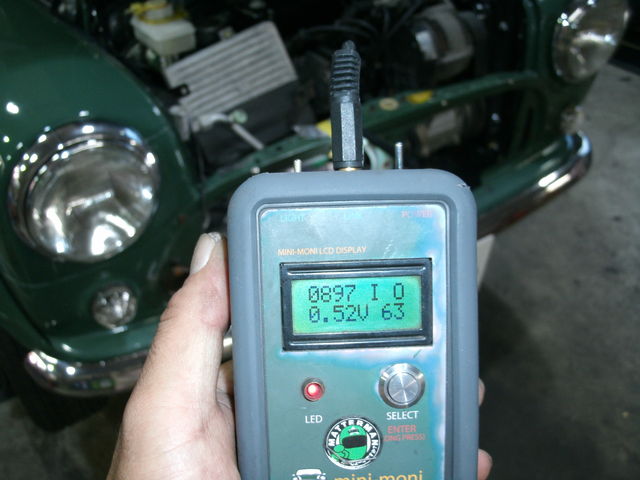

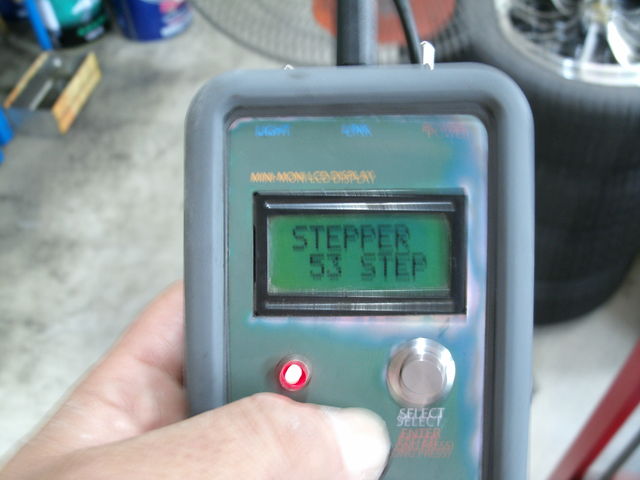

マルチ画面。
・クランクセンサー
・アイドルスイッチ
・o2フィードバック

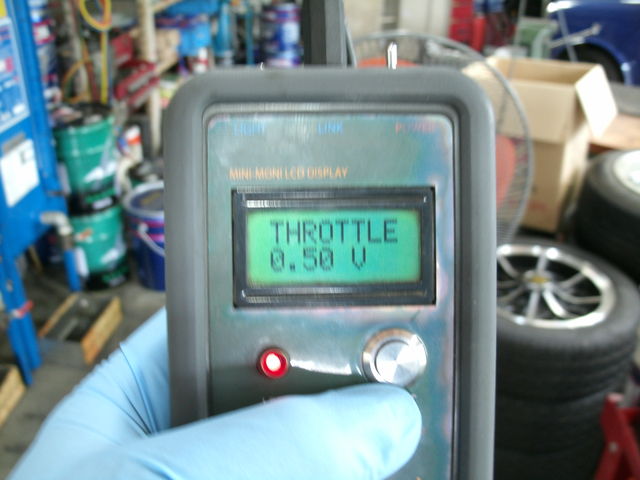

・スロットル電圧
・ステッパー値

数値的には問題なさそうです。


CIMG6079

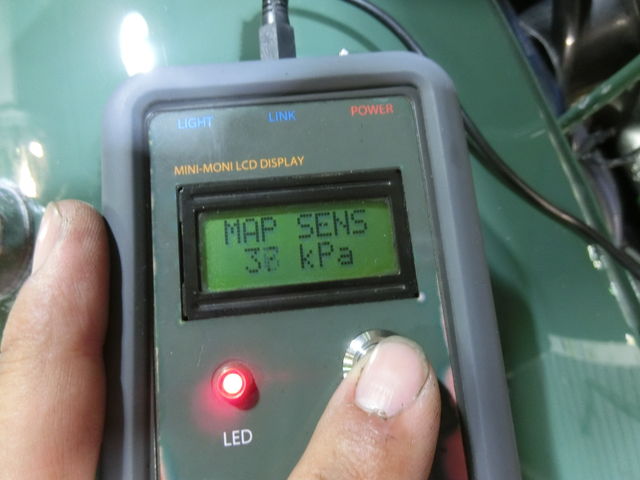

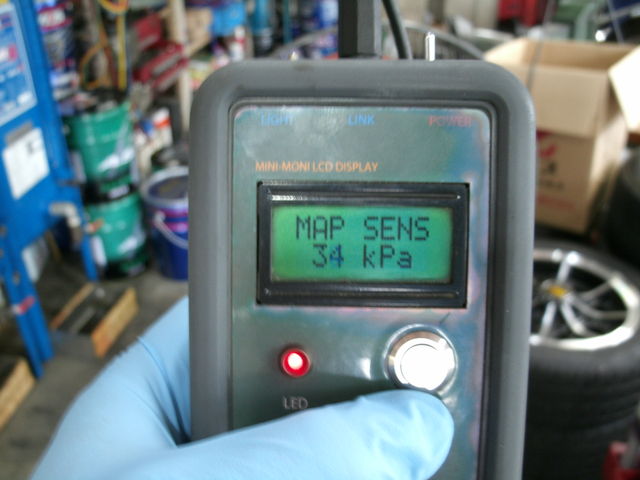

mapは相変わらず少し高め。


CIMG6080
CIMG6081
CIMG6082
CIMG6083
CIMG6084

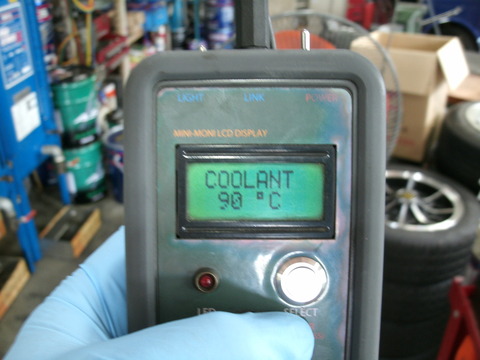

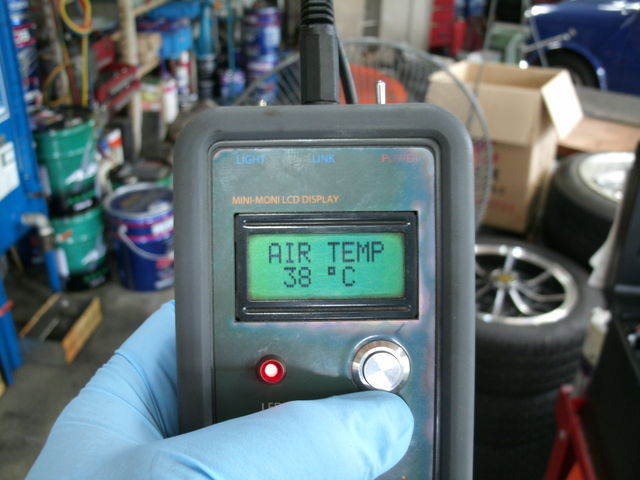

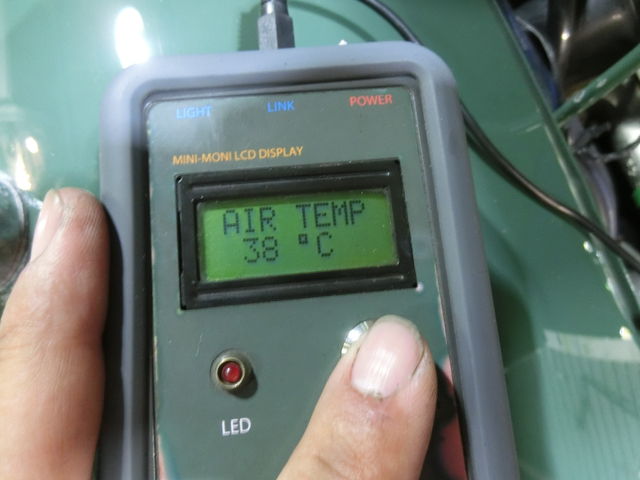

・水温センサー

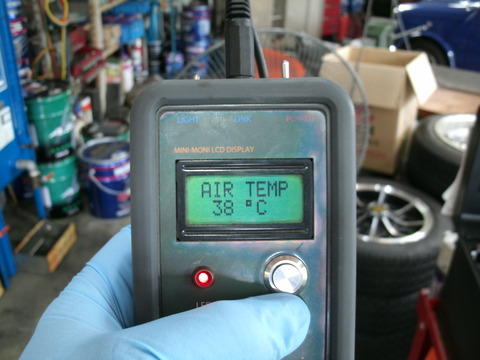

・吸気温センサー

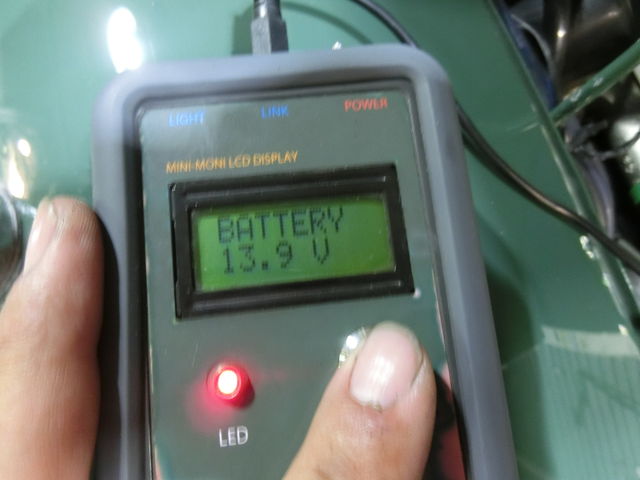

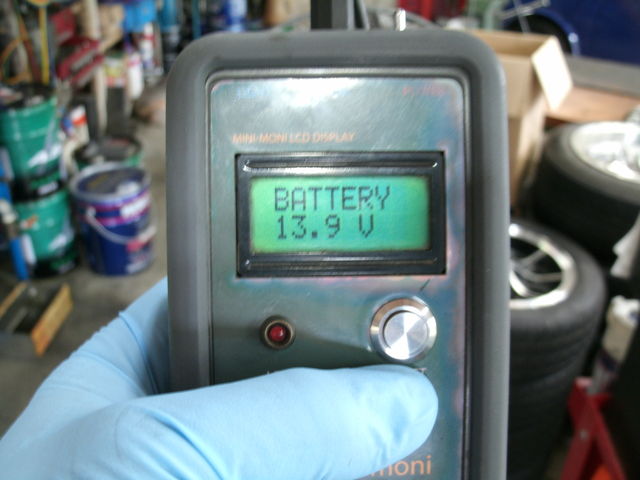

・バッテリー電圧
・o2センサー
・燃調二次補正値

やはり数値でおかしなところは特にありません。。。


CIMG6066

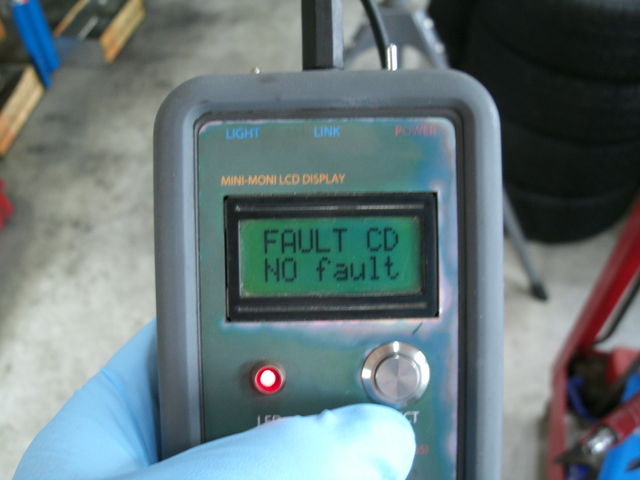

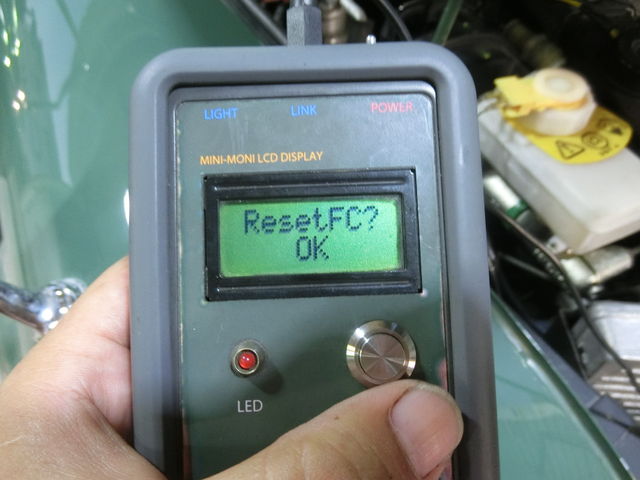

ひとまずリセットかけます。

今までかかっていたエンジンが掛からなくなったり暫く置いておくと何事も無くかかってみたり。。。
クランクセンサーが原因の症状ですね。

まずはクランクセンサー替えてみます。


ヽ(*´ω`*)  8/ 5 石川の追記です。 (*´ω`*)ノ


CIMG6097

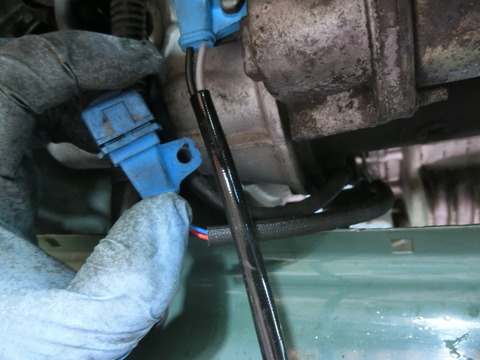

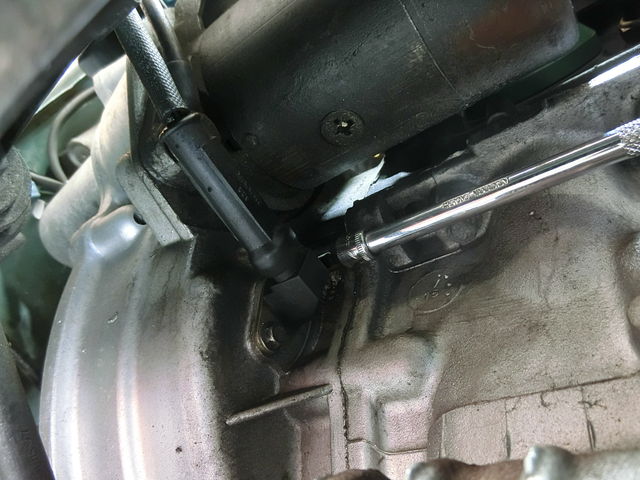

MTのクランクセンサーはセルモーターの下側にいます。


CIMG6099

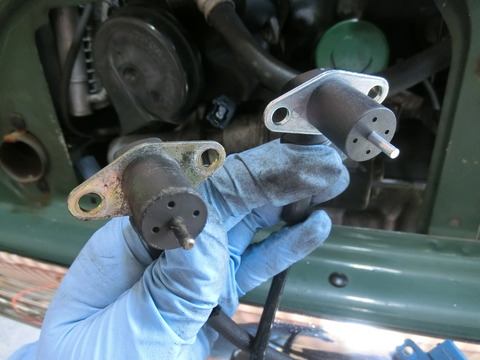

新旧交代の儀。
見た目にもヤレているので丁度良かったですね。

コレで治ってくれると助かります。


CIMG6104


エンジンスタート・・・しません orz


CIMG6108


ガソリンはちゃんと噴いている様に見えます。


CIMG6109

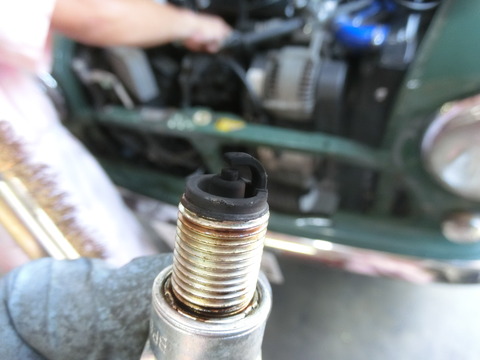

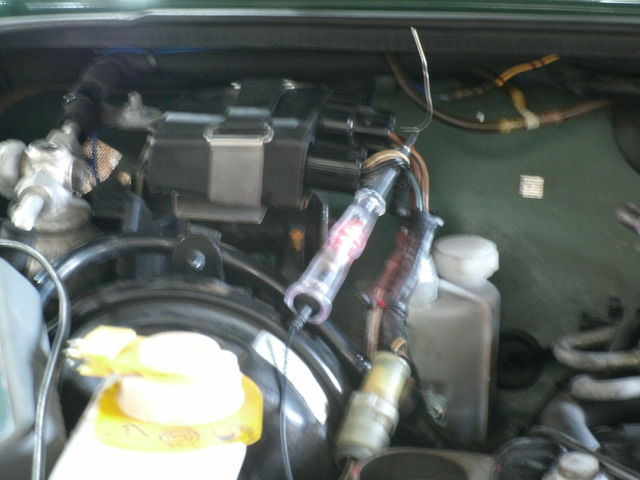

プラグコードだってパシパシ行ってます。
なぜエンジンかからない?


CIMG6113

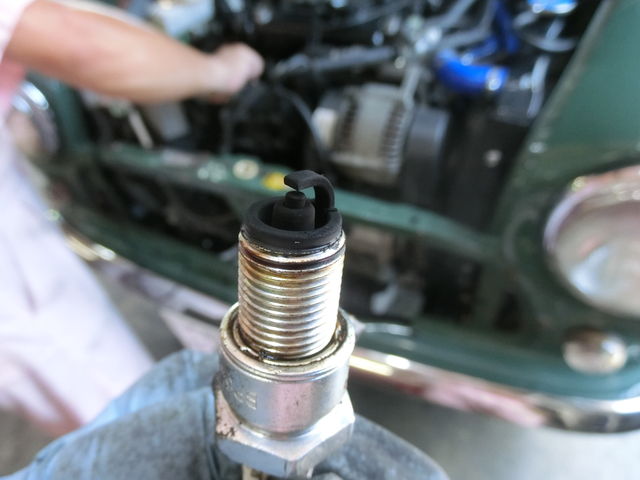

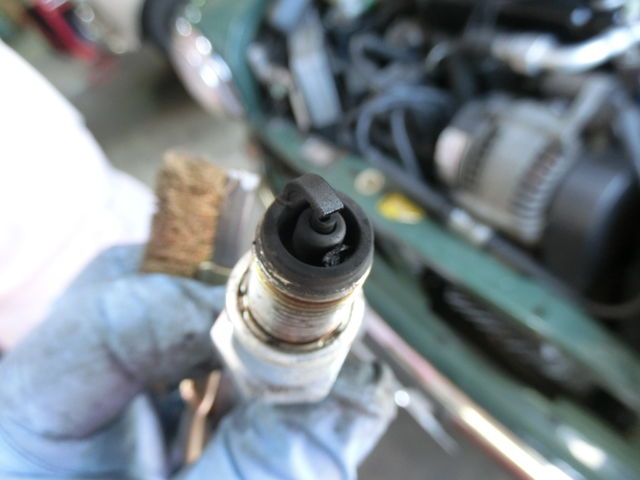

1番プラグ。


CIMG6112

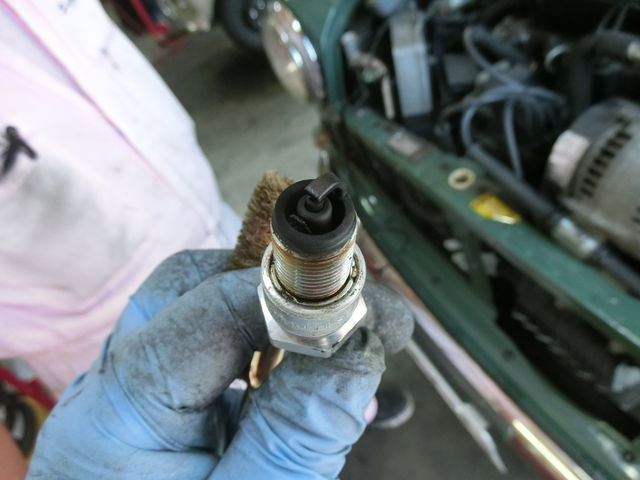

2番プラグ。


CIMG6111


3番。


CIMG6110


4番。

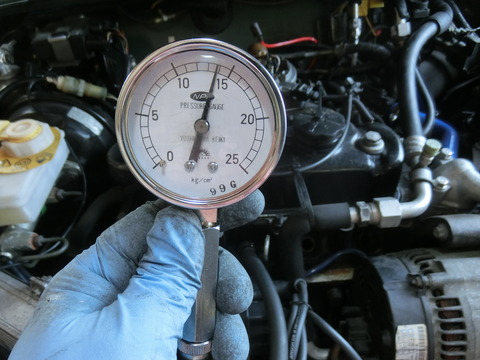

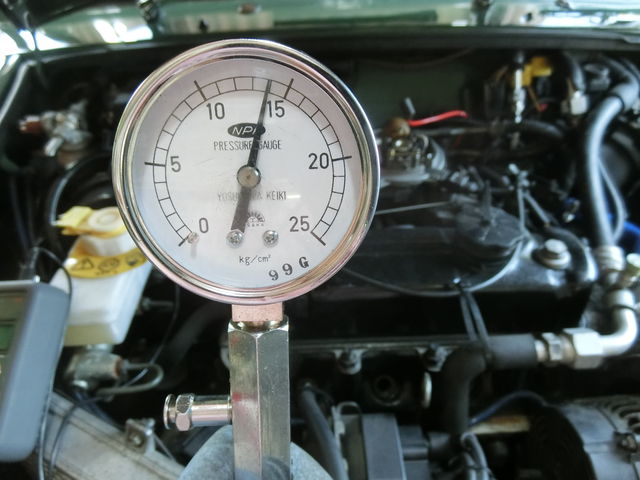

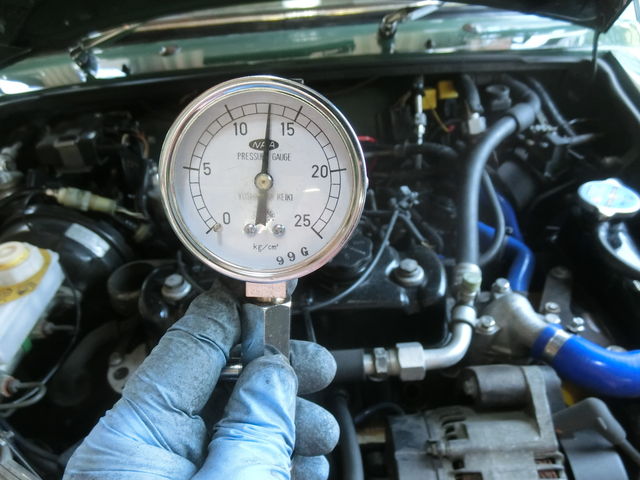

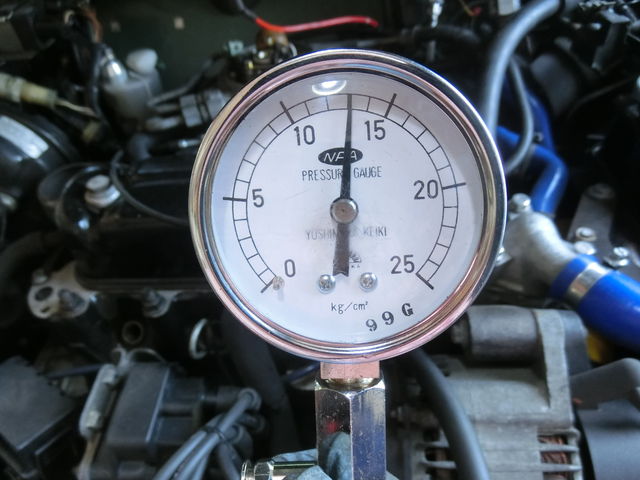

圧縮もはかっておきましょう。


CIMG6115


1番圧縮。
良いですね~


CIMG6116


2番。


CIMG6117


3番。


CIMG6118


4番。
圧縮も問題なさそう・・


CIMG6124

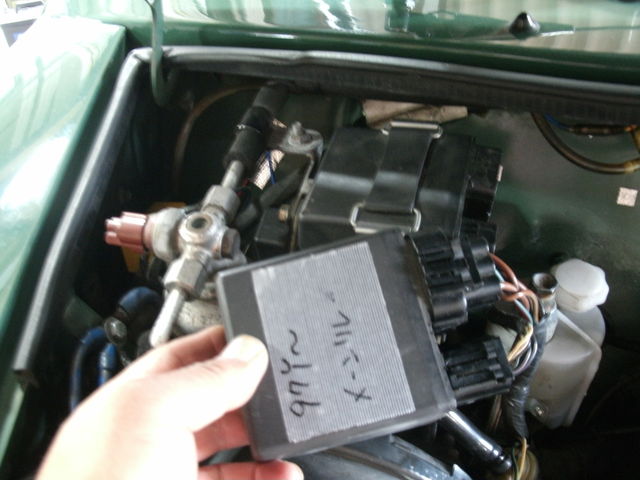

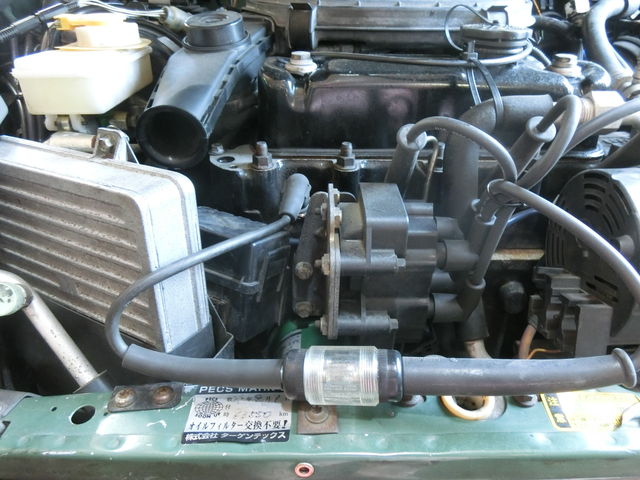

メインリレーかな?


CIMG6125


インジェクションやステッパーへ行く配線コネクターもお掃除。

ここまで改善なし(´;ω;`)


CIMG6128


別のクランクセンサーに付け替えても同じ・・・


CIMG6130


「燃料系な感じしなーい?」


CIMG6135

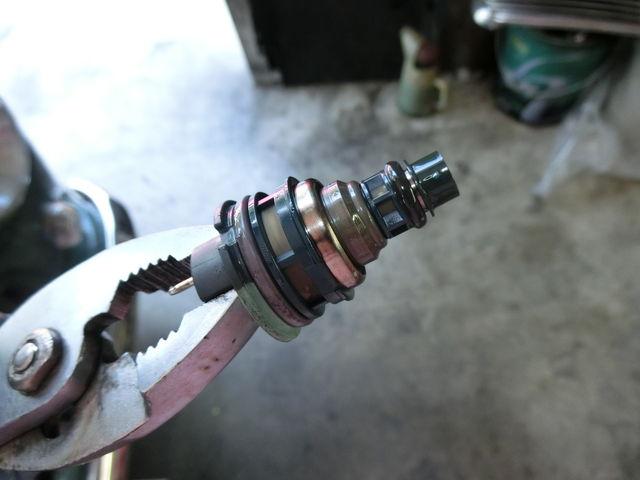

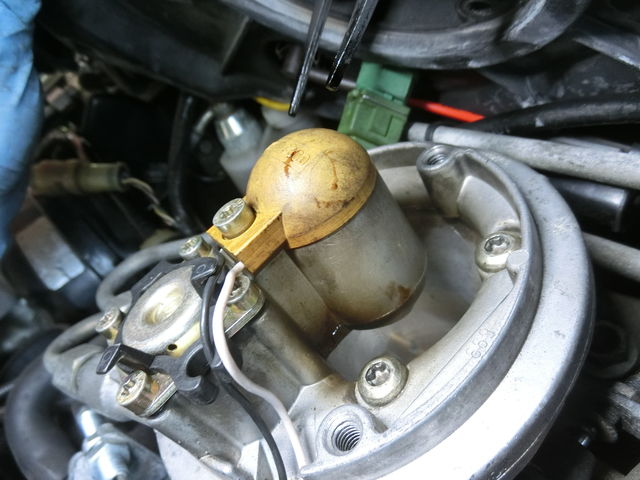

インジェクター入替えてみますが。。。効果なし。


CIMG6139

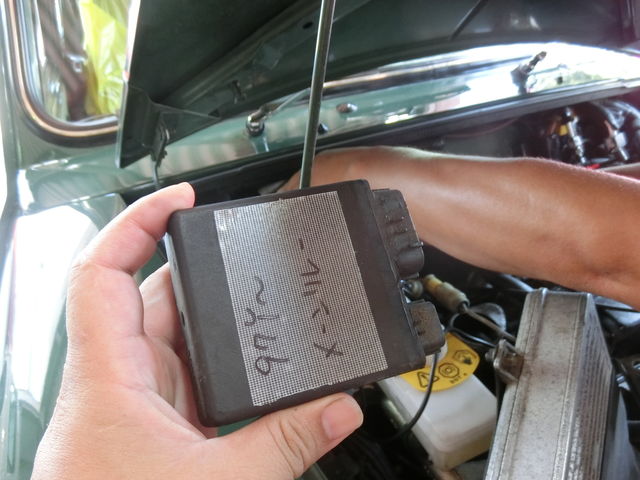

ECUやメインリレーの配線のチェック。


CIMG6140


特に問題が見つからないまま。。。


CIMG5352


作業は続きます。。。orz


~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~

8/18

メカ山田です。

ISE様、お待たせしております・・・  ようやく、作業再開です。


BlogPaint

今日は選手交代して、メカ山田が点検してみます。

先日石川さんが、いろいろと部品を交換してみたのにエンジンが

掛からなかったでしょう。

ミニモニがECUと通信できないことから、ECUが作動してないのではないか

と予想したんですよ。


GEDC0236

そこで今日は、ECUの電源とアースを中心に点検してみようかと。

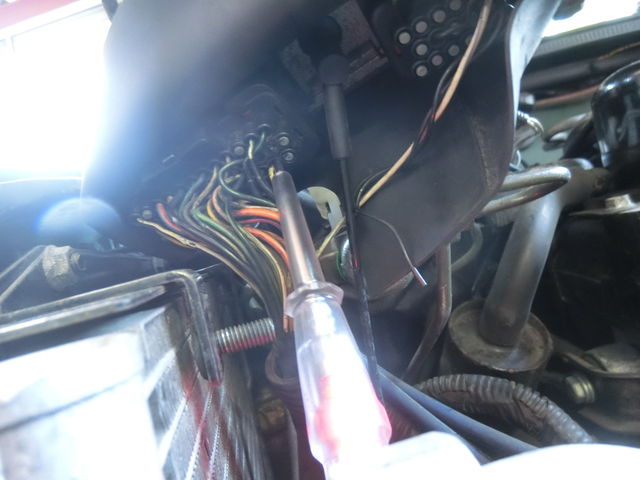

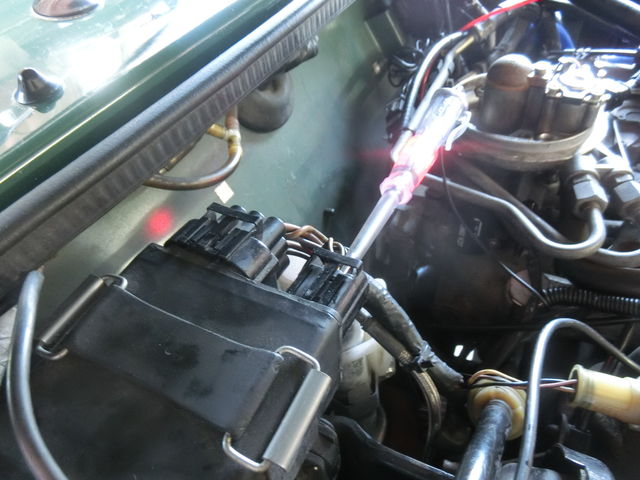

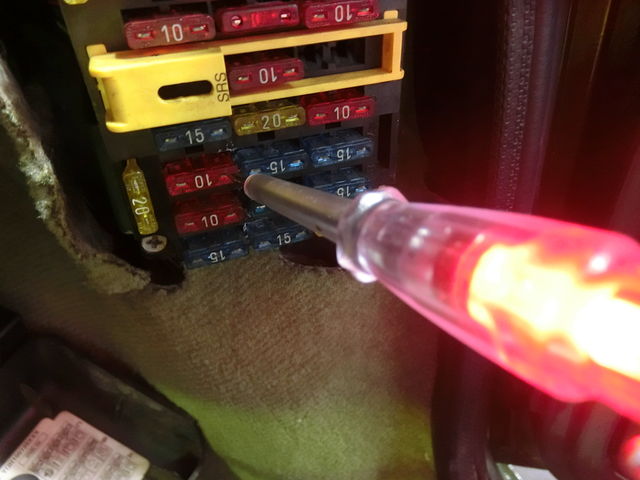

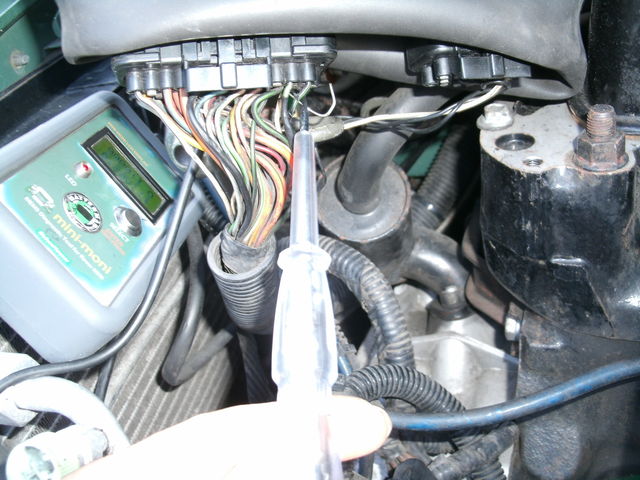

IGオンでECUまで電気が来るか点検してると・・・


GEDC0240

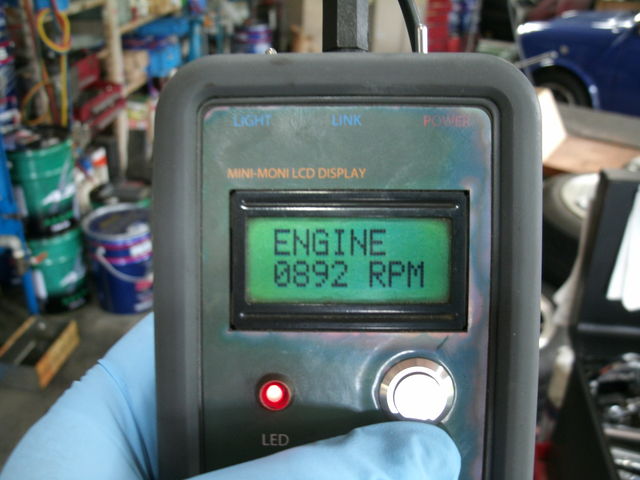

いきなりミニモニとの通信が復活 !

この状態では、エンジンが掛かります。 あれほど掛からなかったのに・・・


GEDC0238

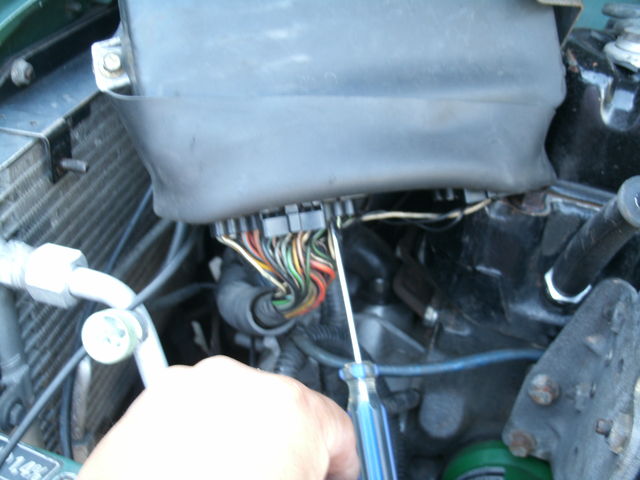

この端子を、ドライバーで奥まで押したり、配線を少し引っ張ったりすると、

ミニモニとの通信が切れたり繋がったり。

この時は、いきなりビンゴかと思って嬉しくなりましたよ !


GEDC0245

端子の接触不良みたいなので、端子を付け替えることにしました。

普通のギボシ端子とは違うので、端子が無いので部品取りのハーネス

から端子を拝借。


GEDC0247

接触不良が起こらないよう、ハンダ付けで繋ぎました。

すっかりこれで直ると期待してたのですが、症状はあまり変わりません。

ECUのカプラーを動かすと、通信が切れたり繋がったり・・・


GEDC0249

電源ではないのなら、アースの接触不良?

このアース線も、手で動かすと通信が切れたり繋がったりします。

先ほどはドライバーで押し込んだりしたけど、今度は配線に触ると

通信が切れますからね、アースで間違いないと思いました。

ところが、ここも端子を交換しても症状は変わらず・・・


GEDC0250

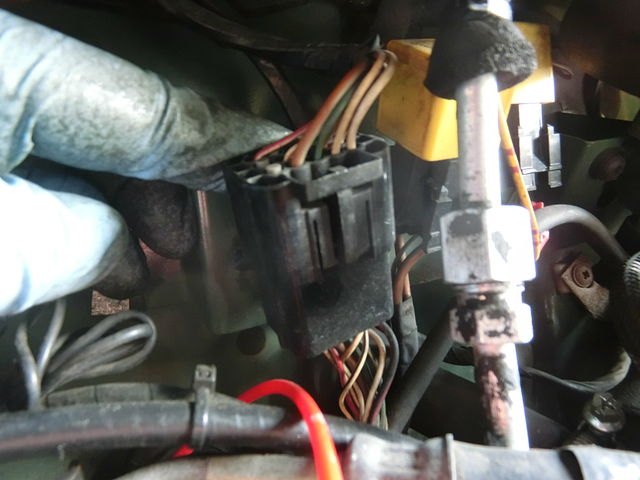

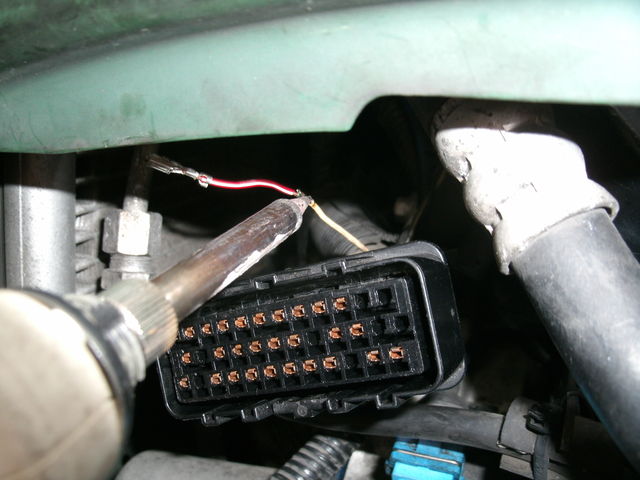

ECUのカプラーの端子のどれかが接触不良なのは、間違いなさそうなんですよ。

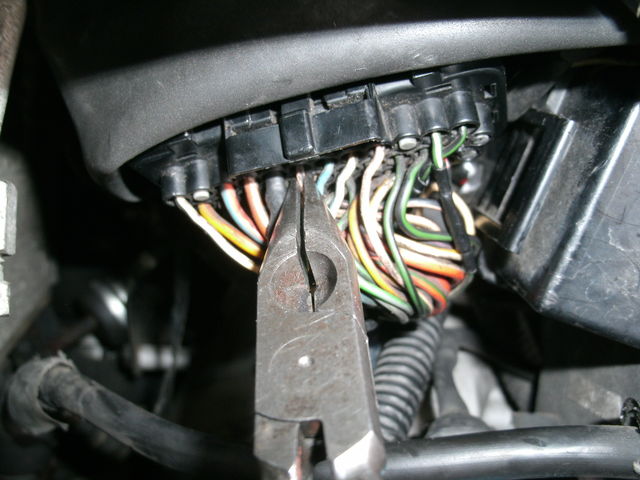

こうなれば、配線を1本1本動かして通信を点検してみます !

配線を動かし始めてからしばらく、この配線を動かした時に通信が切れたり

繋がったりするのを確認 ! この配線は、先ほどのアースのすぐ隣の配線です。

アースを動かした時に、一緒に動いてしまったのかも !


GEDC0251

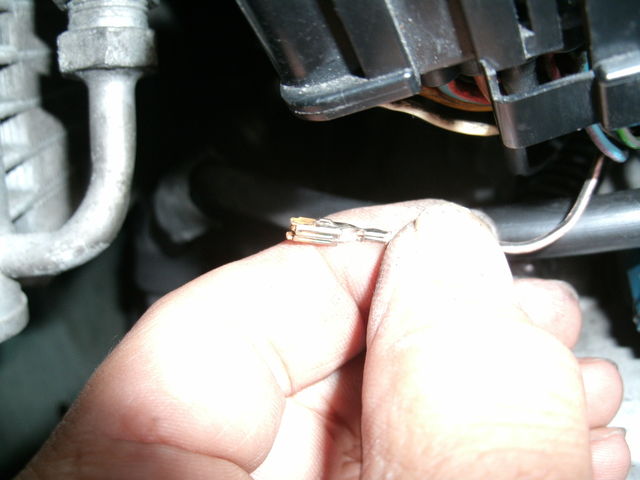

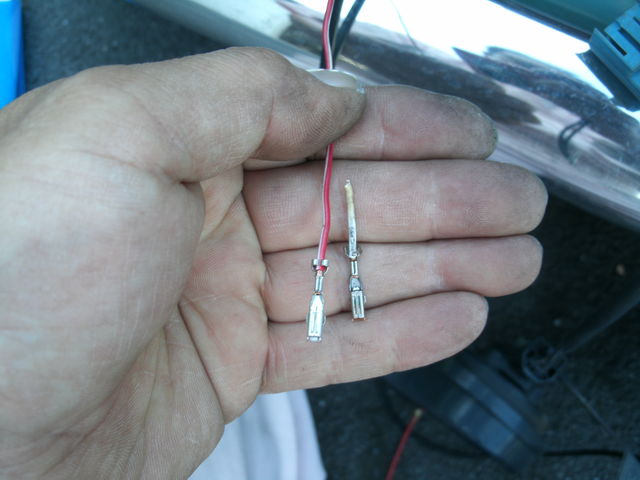

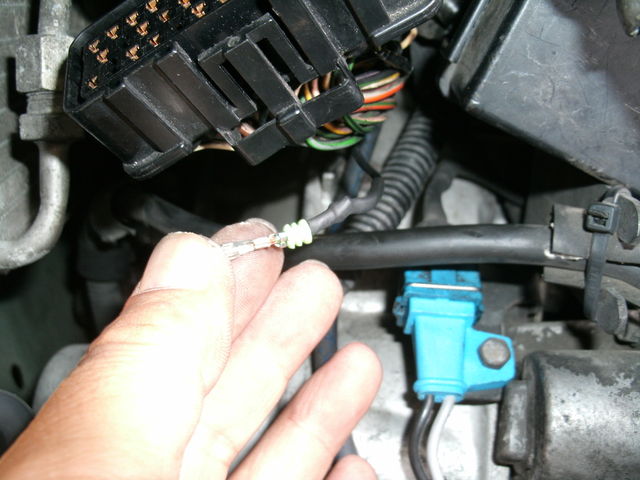

端子を抜いてみると、先端が焼けて変色してました。

ますます怪しい !

ただこの配線、配線図で調べてみると、水温、吸気温、スロポジ、マップセンサーの

共通のアースみたいなんですよ。

センサーのアース不良で、何故ECUと通信できなくなるのか?・・・


GEDC0253

それでも端子を交換すると、通信が切れることは無くなりました !

試しにもう一度配線を引き抜くと、やっぱり通信しなくなります。

理由は分かりませんが、この端子の接触不良が原因みたいです。


~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~・~

GEDC0054

8/19

メカ山田です。

あれから、お車は1発でエンジンが掛かり良い感じです !


GEDC0056

たった今、試乗してきました。

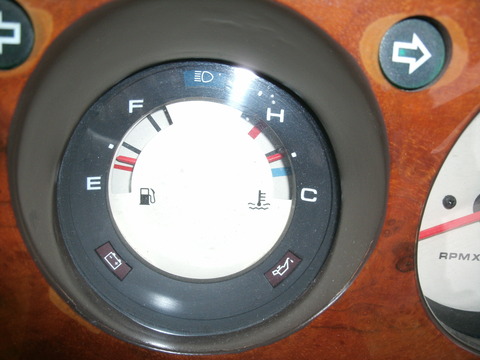

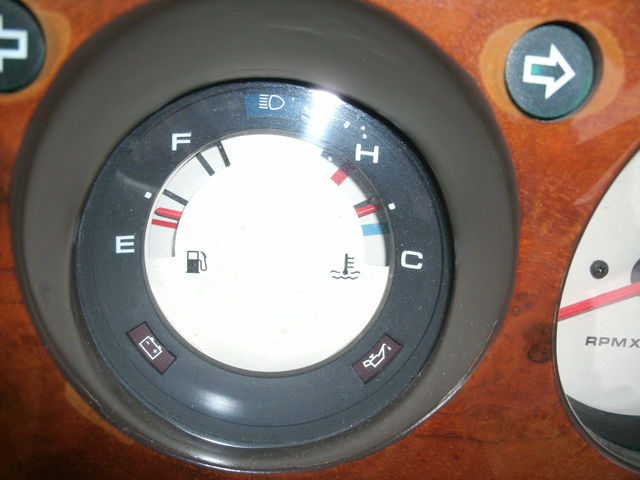

そういえば、水温計もあまり動いてないと言ってませんでしたっけ?

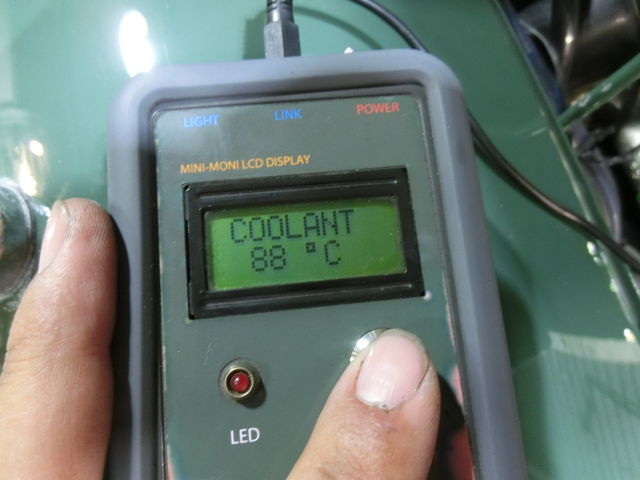

水温計は、バッチリ動いてますよ !

接触不良だったのは、水温、吸気温、スロポジ、マップセンサーの

共通アースの端子。

今思えば、水温計が動かないというのは大きなヒントだったのかもしれませんね !


GEDC0058

最後のECUチェックです。


GEDC0059

GEDC0060

GEDC0061

GEDC0063

GEDC0064

GEDC0065

GEDC0074

各センサーは、良好な数値・・・


GEDC0067

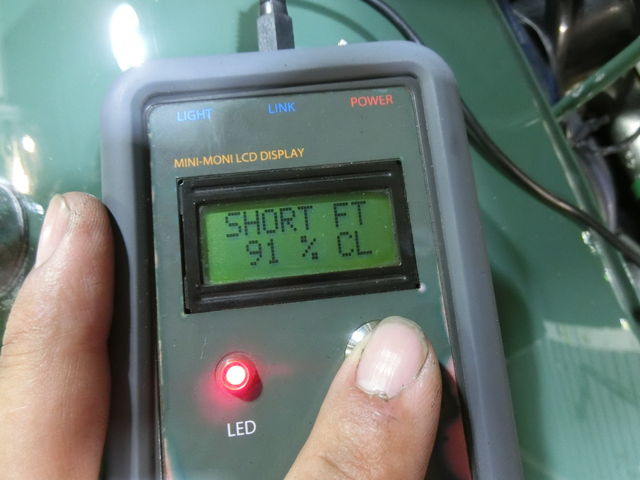

かと思ったら、フューエルトリムがオープンループ?


GEDC0073

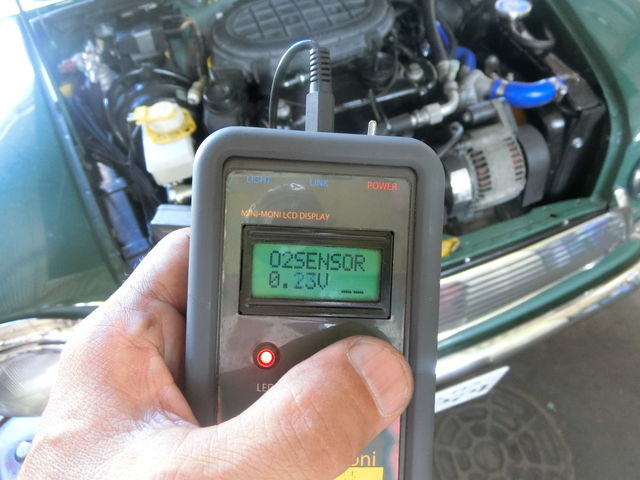

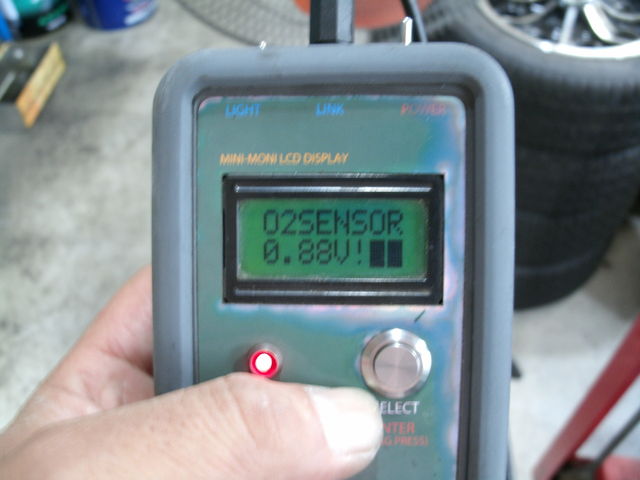

どうやら、O2センサーの動きが良くないみたいです・・・


GEDC0068

O2センサーのヒーターに電気が行かないのかと思い、リレーモジュールを

交換してみたけど変化無し・・・


GEDC0071

電気は来ていて、テスト用のO2センサーはヒーターで熱くなります。

どうやらエンジンが掛からなかったので、センサーにカーボンが付着して

動きが悪くなったのでしょう。

走行してる間に、カーボンが跳んで動き始めるかもしれません。

影響はほとんど無いので、次回まで様子を見てくださいね。

作業は、これで完了です !


ヽ(*´ω`*)  8/23  石川の追記です。 (*´ω`*)ノ


CIMG6208
CIMG6217

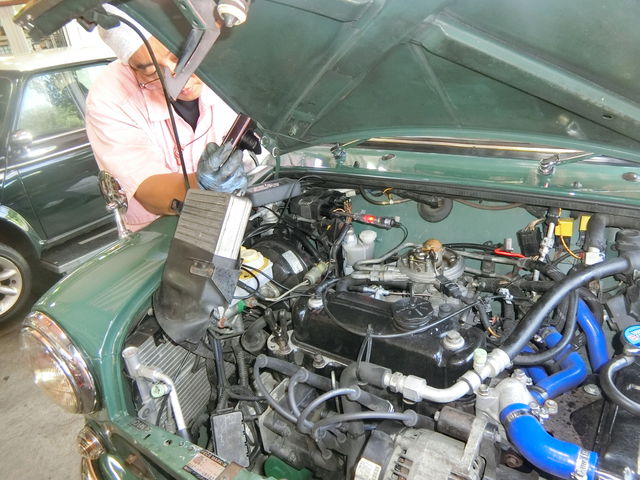

さすがマスター。
チョチョイの乗ってo2センサー復活ですヽ( ´ー`)ノ


CIMG7303

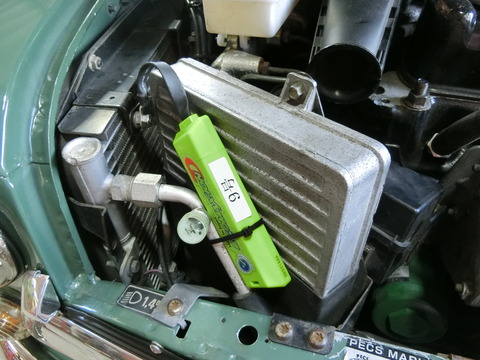

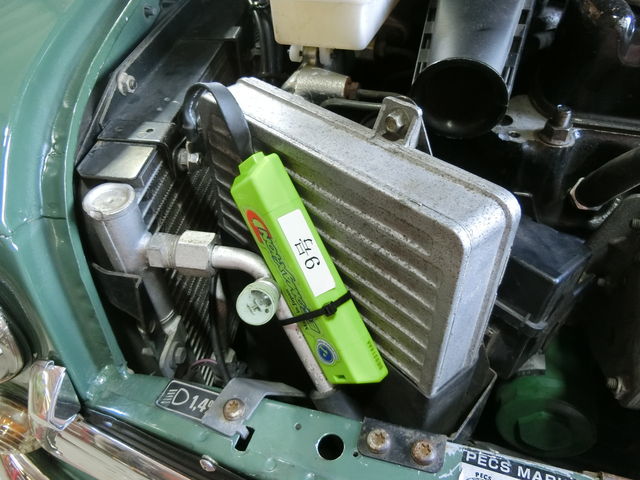

「あのエコマックス何とかって緑の棒のお試ししてみたいんだけどー」
っと言うことで1週間お試し入門コーススタートです^^

本番はヘッドボルトへ留めてそこからアースポイントへ更に1本追加する豪華版です^^


BlogPaint
BlogPaint

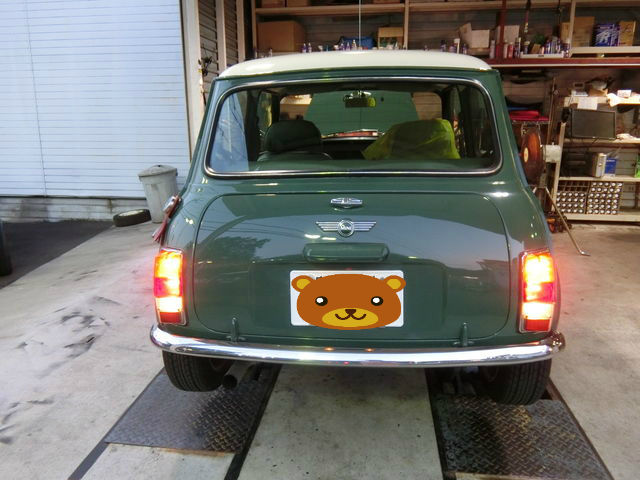

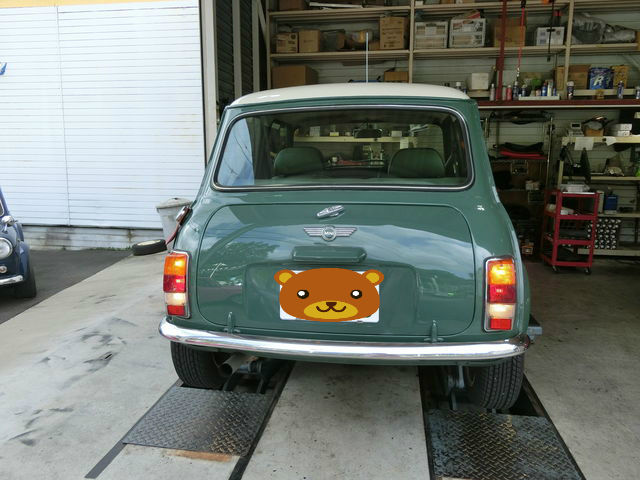

最後にもう一度灯火チェックして作業完了です^^
土曜日のご来店お待ちしております(`・ω・´)ゞ


ヽ(*´ω`*)  8/25  石川の追記です。 (*´ω`*)ノ


CIMG7390


朝から水洗い♪
今日も暑いですね~


CIMG7401


ISE様朝一でご来店。
「八王子駅から歩いて来ちゃいました。」

まぢっすか!?
暑くて倒れちゃいますよ?


CIMG7402


「僕にはこの魔法があるから大丈夫♪」
お?ここにも魔法シリーズですか!


CIMG7404


ではミニの魔法シリーズエコマックスアイオンとギャッツビーの魔法で元気よくお帰りください(笑)

水分補給はまめにしてくださいね~
ありがとうございました~ヽ( ´ー`)ノ
