曽根です。



TKH様の99年式の40Thアニバーサリー  68000㎞

CIMG7627

車検でお預かり中も油圧ランプが切れるまでに30秒くらい消えないことがあり

心配してたのですが・・・

CIMG8413

車検終わって納車の日についに油圧ランプが消えなくなり、

オートマ油圧、エンジン油圧を測定しても 全くかからずゼロのままになってしまい

緊急入院となりました。

本編ブログは・『TKH様 油圧警告灯が点きっぱなし 油圧ゼロでオートマ反応しません』




先月も油圧ランプが時々点灯して分解したケースがありましたが、

その時は、オートマ油圧は通常より高いくらい出てたのですが

エンジン油圧に問題があり、原因はバルブボディ内部の詰まりでした。

油圧警告灯点灯の入庫が続きます・・






さて、油圧ゼロの原因はどこにあるのでしょう。。

DSCF2679

分解点検始めます。

DSCF2680

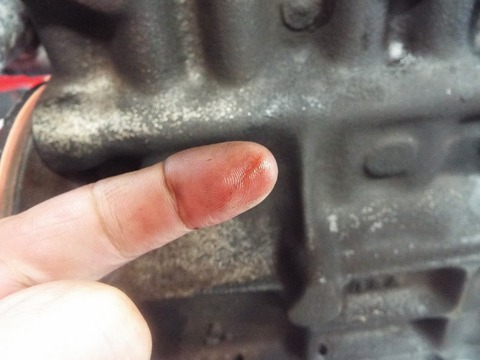

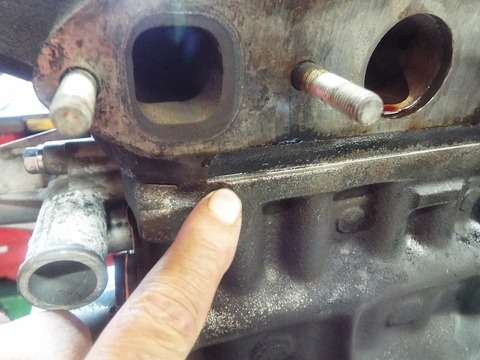

ヘッドの1番側の裏側にオイル滲みがあります。

キャメルオートでの点検でも指摘されているところですね。


DSCF2687

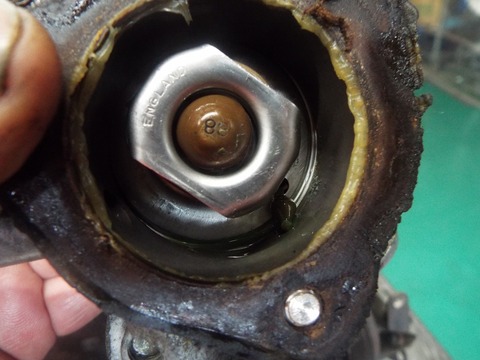

入庫前の車検時の水路洗浄でサーモスタットの作動確認取れてるので

今回はそのまま流用します。

DSCF2693

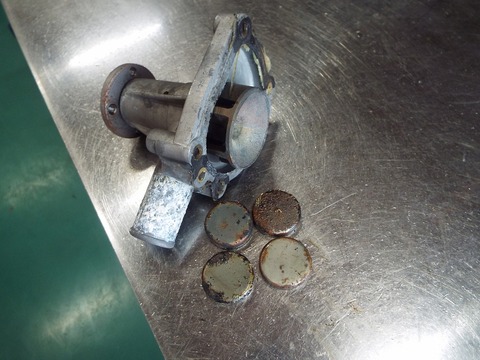

ウォーターポンプも今回は流用させていただきます。

DSCF2704

水路の高圧洗浄後、オイルを抜いたらドレンからきれいな水が出てきましたが

ハウジングのガスケットがズレた状態でセットされてました。

分解歴はないので新車からなんでしょうね。



DSCF2706

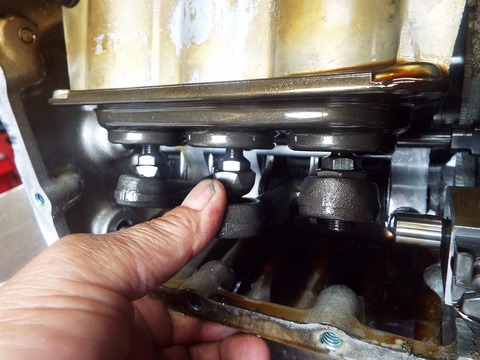

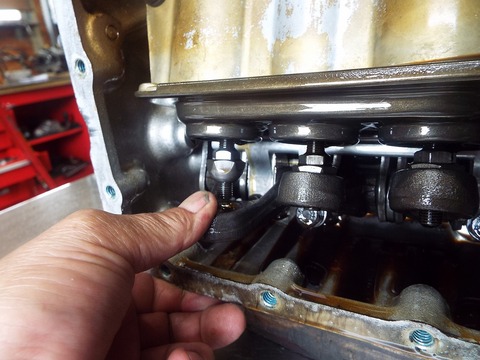

リバースのブレーキバンドを動かすレバーの遊びが大きいです。



DSCF2707


DSCF2708

そのリバースですが サーボピストンのストロークが大きくバンドの消耗が進んでいるようです。




DSCF2709

3速も消耗してます

DSCF2710

2速も消耗しているようですね。







オイルポンプを外したら、ガスケットが完全に切れてしまってました・・・・

油圧の源泉のオイルポンプに原因がありました!

BlogPaint

上の赤丸の部分がオイルを吸い上げるホールです。


BlogPaint

吸い上げたオイルがポンプ内のローターで運ばれデリバリーパイプに向かう側の

パッキンも切れてしまってました。

オイルを吸う側も、吐出する側もともに圧力漏れ、そしてエアーも吸ってしまうことで

油圧を出せなくなってしまってたんですね。。

このオイルポンプのパッキンは重要なところなので、

従来も切れにくいマニュアル車用のものを使用していましたが、

今回から更に強度を増した銅製パッキンを使用することにします。


DSCF2718

DSCF2719

DSCF2720

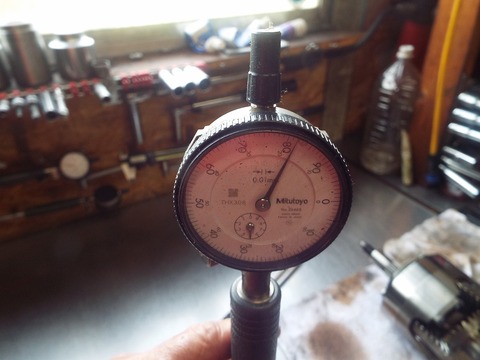

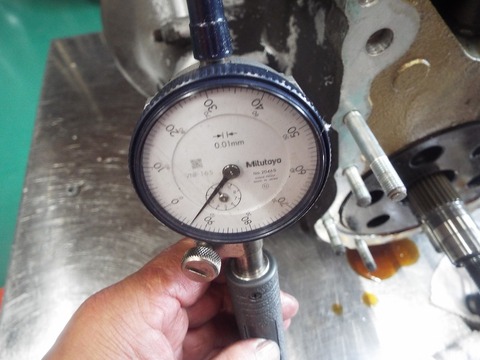

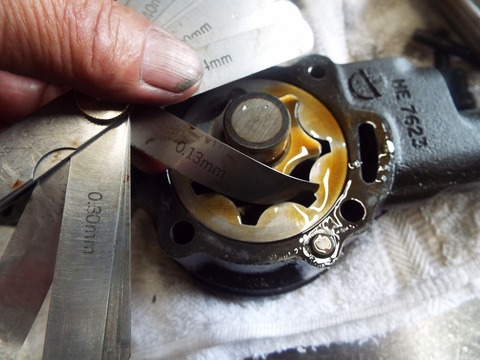

オイルポンプはローターもブッシュのクリアランスも、

安心オートマの基準値より広がってるので再使用不可です。



DSCF2725

リークダウンテストは4気筒ともに良好でした


DSCF2731

オイルフィルターはキャメルオートオリジナルの 無交換型PECSが装着されてます。

フィルターケースの中に、摩擦材のカスが5~6個ありました。


DSCF2732

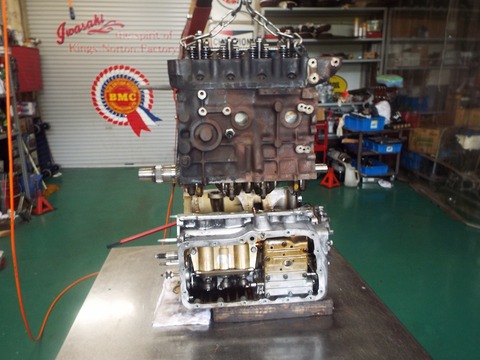

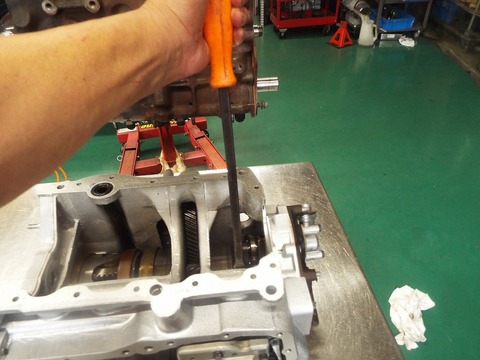

エンジンとオートマを切り離します。


DSCF2733

3速ブレーキバンドの外側の塗装が剥がれてました。

発熱するとこのようになります。

油圧が低い状態が続いていたのでしょう、

サーボピストンがブレーキバンドを締めきれずにスリップすることで

発熱すると、このように塗装が剥げます。

DSCF2735

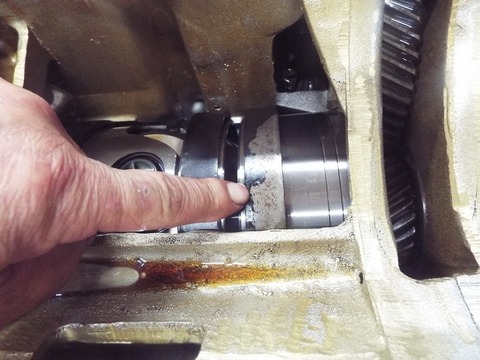

3速ドラムには薄い傷が入っていました。


DSCF2737

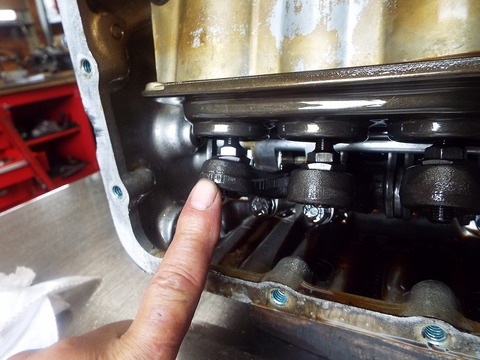

リバースバンドのレバーが遊んでたのは、サーボピストンのリリーフスプリングに遊びがあったからでした。

DSCF2738

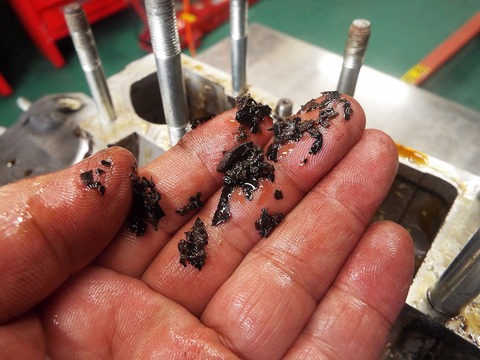

オイルを吸い上げるストレーナーの下に、摩擦材のカスが溜まってました。





ブレーキバンドは・・・・

DSCF3016

手前から、リバース、3速、 2速 のブレーキバンドです。

3速、2速は  1/3くらいが剥がれてしまってました。

まだ、摩擦材が残ってる部分があったので走れてましたが

あと一歩で、ドラムを削り大きくスリップが始まるところでした。

ギリギリセーフ・・・・



DSCF2739

DSCF2740

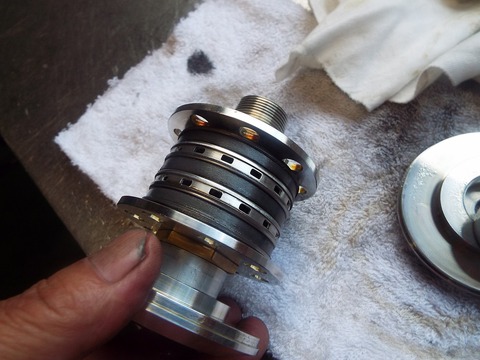

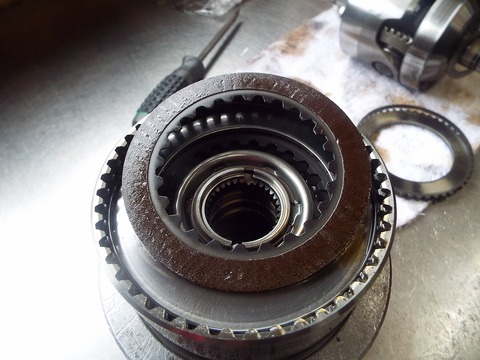

フォワードクラッチ、T&Rクラッチ 共にスリッドはほとんど残ってません

これも、油圧が低くスリップしていたのが原因と思われます。




DSCF2741

DSCF2742

3速ドラムのブッシュは消耗してます


DSCF2744

DSCF2745

DSCF2746

DSCF2747

DSCF2748

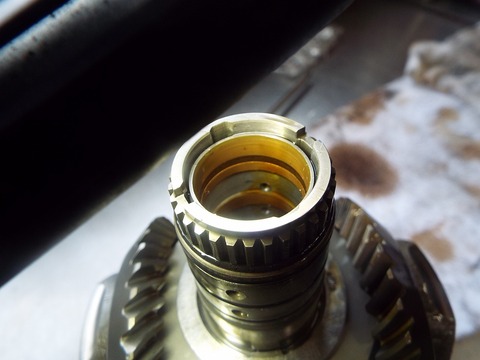

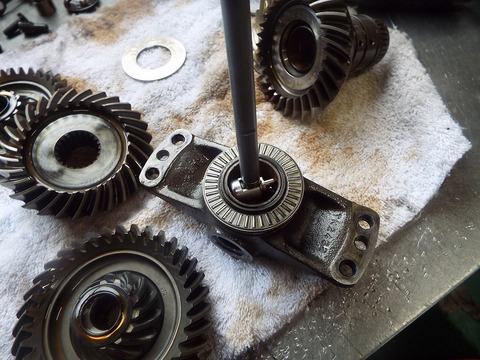

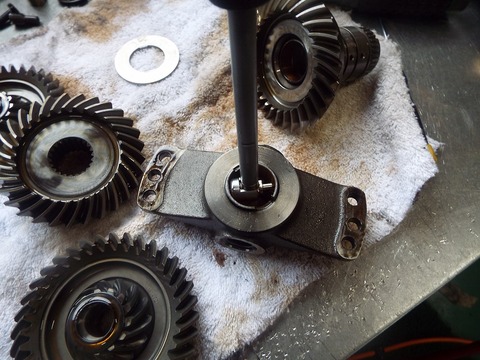

ギヤキャリアブッシュ3ヵ所すべて打ち替えが必要です。

タイムラグのない安心オートマは、このようにわずかなクリアランスの増加も見逃さないところから完成します。


DSCF2751


DSCF2753

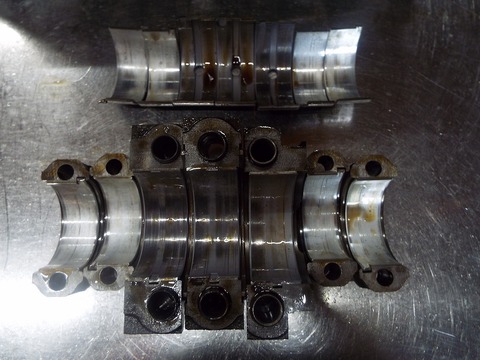

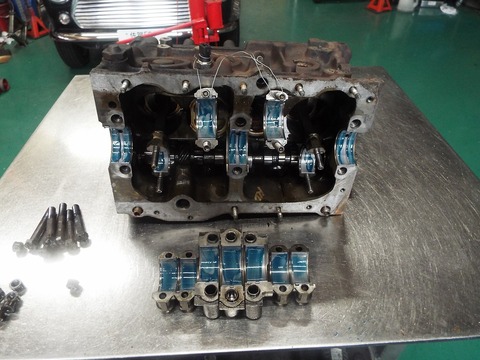

クランクメタル、コンロッドメタル ともに大きな消耗は見られませんが

ここはオイルの通路でもあり、わずかなクリアランスの増加でも油圧低下につながりますので

安心オートマは、親子メタルともに必ず交換します。


DSCF2754

キャメルオートの安心オートマは信頼できる青箱のACLのメタルを使います。

フロントシールも厳選されたものを使用します。



DSCF2758

DSCF2760

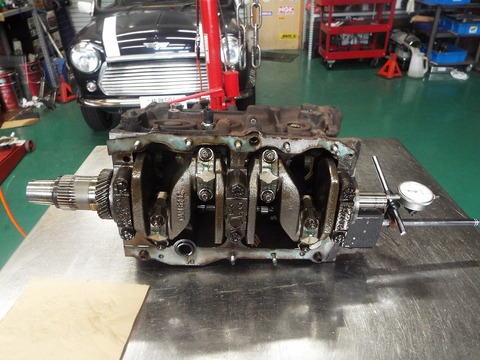

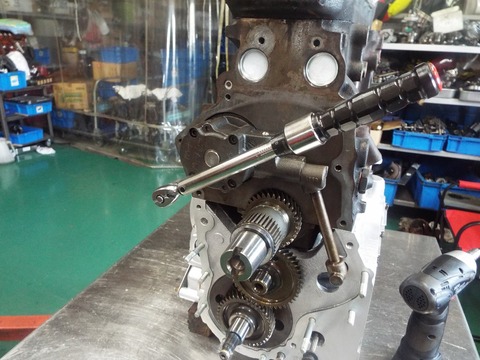

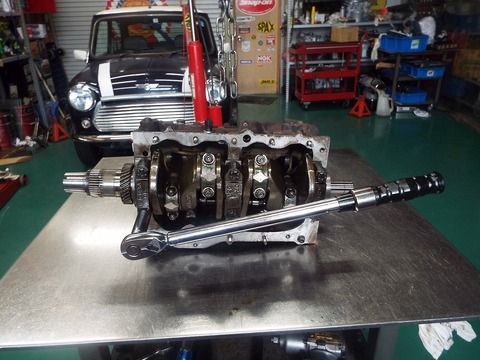

キチっとトルクで締めてくみ上げていきます



DSCF2766


DSCF2767

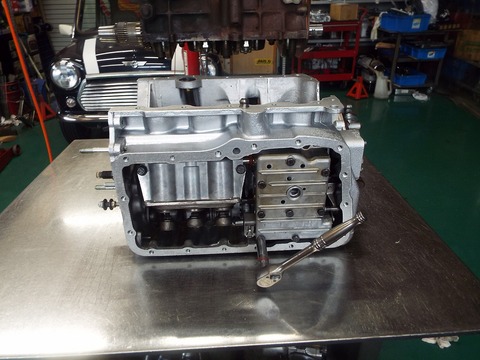

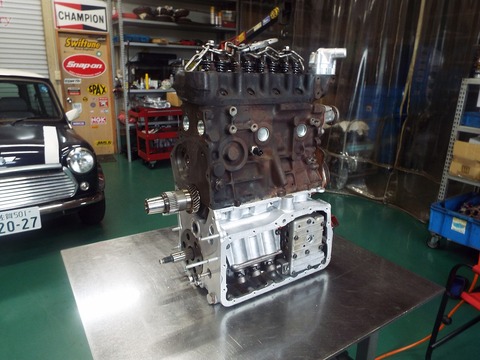

安心オートマも完成。


DSCF2774

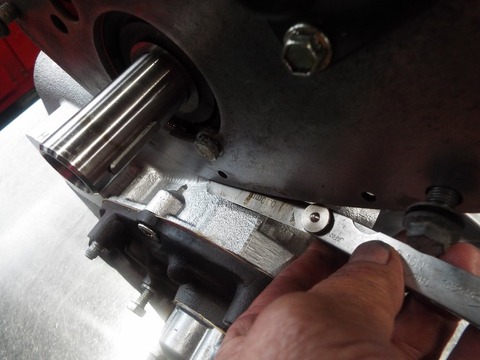

タイミングプレートとミッションケースが干渉しないかチェック。

DSCF2780

エンジン&オートマ合体。


DSCF2875

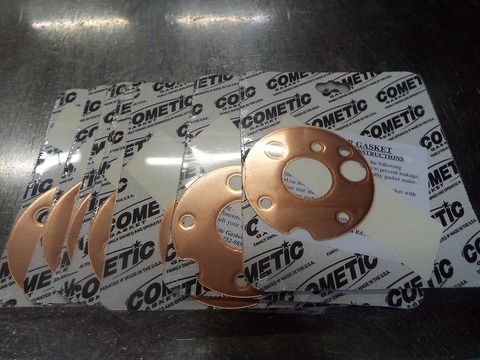

キャメルオートの安心オートマが今回から使用する銅製のオイルポンプパッキン。

ストックヴィンテージがアメリカのCOMETIC社に依頼して作成したオリジナル品です。

DSCF2884

今回のようなガスケット不良による油圧逃げを根絶します。


DSCF2886


DSCF2891

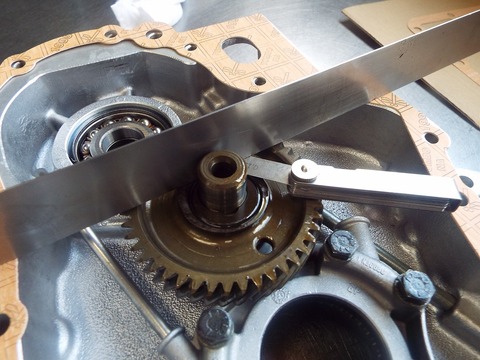

カバーと干渉しないか確認しながら組み付けます



DSCF2899

マニュアル車より多くの鉄粉が出るMINIのオートマには

特に有効な、 磁力フィルターPECS

コア部分の磁石に、しっかりと摩耗粉を吸着して2次摩耗以降を防ぎます


DSCF2900

ふき取り清掃で 新品の性能に戻ります。

通常摩耗のオートマ車なら 1~2万キロはそのまま使用できます。

ドレンボルトに大量の鉄粉が付く場合は、1000㎞でも磁石に満タンの場合もあるので

ドレンボルトに付く鉄粉量に注意してください。

ノーマルの紙フィルターは30ミクロン以下の微細な鉄粉は素通りしてしまいます。。

PECSはキャメルの安心オートマとは切っても切れない重要なパートナーパーツです。


DSCF2903

キックダウンS/Wは三和オリジナル対策品を使用。


DSCF2907

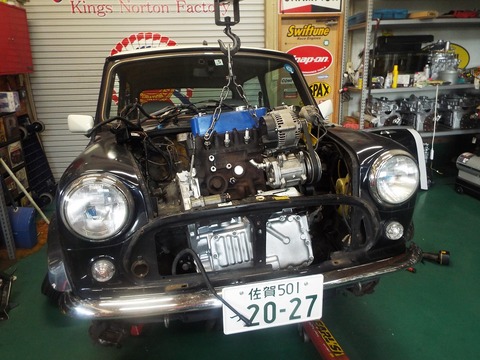

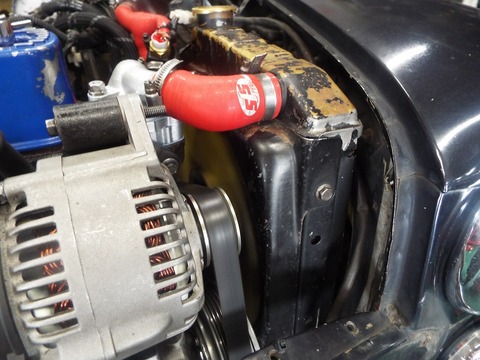

完成したので、試運転車両に積み込みます。


DSCF2908

インヒビタースイッチの導通テスト。。


DSCF2910

エンジン始動。。。

水温は上がっても油温はまだ低い状態の冷間油圧が問題ないのを確認してからテスト走行です。



DSCF2915

しっかり油温を上げてオートマの状態をチェックするために約30㎞の走行テストを行います。

エンジンの調子、 オートマのタイムラグ、ギヤの入り、 変速・・・・・

快調です。

DSCF2918

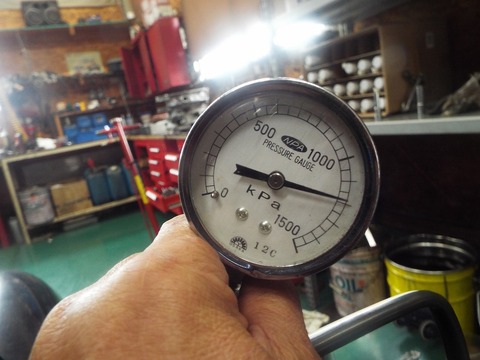

工場に戻ってからオートマに掛かる温間油圧測定。。

前進側 6.7kg  OKです。

DSCF2922

リバース  10.9㎏    OKです。


DSCF2990

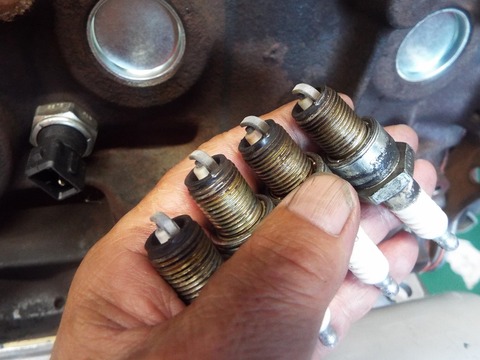

プラグのいい色で焼けてます。  燃焼も良好です



DSCF2991

入庫時にオイル滲みがあった1番ヘッド

DSCF2992

やはり滲みはありますが、漏れの量は少ないのでしばらく状況観察でも良いでしょうか・・・

そのうちヘッドを開ける機会があれば直りますから。。

DSCF2994

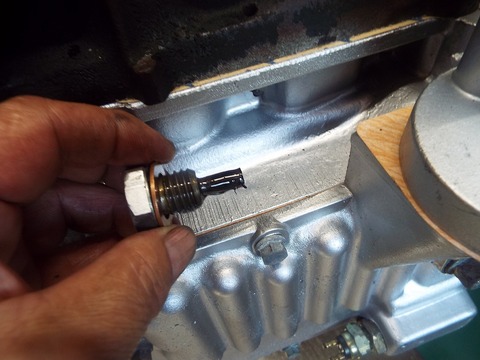

走行テスト後のドレンボルトは鉄粉は付いてません。

コンバーター内に鉄粉は残ってないですね。



乾杯1


今回もスムーズで気持ちのいいオートマができました

快適な走行を楽しんでください
