曽根です。



入庫したきっかけはブレーキ修理でしたが、

数年前に、オートマを修理したのに、最近変速しないことがあるんです・・・・とのこと。

CIMG8895

毎回変速タイミングが違う感じで オートマの動きに滑らかさはありません。

バックするときも グッグッという振動があります。


CIMG8855

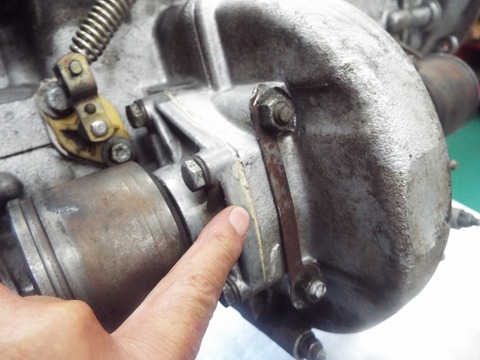

デフケースとの接合部に使用されてるこの液体パッキンと

CIMG8906

ドレンボルトに付く、ハリネズミのような大量の鉄粉。。

(30ミクロン以下の小さな鉄粉がマグネットの磁力線に沿って連なってこのようにツンツンと立って見えます)


あの、こわれてしまうリビルトオートマの特徴です。。。

TCD様のMINIに使われていたミッションと同じです。



このリビルトオートマは、5年も持たないはず・・・・・

実はキャメルオートも過去にこのリビルトオートマを3年保証つきで販売してましたが

ほとんどが3年以内に壊れてしまいお客様にはたいへんご迷惑をおかけしてしまった経験があるんで

ハッキリ言えます。

BlogPaint

お話しをお伺いするとオートマ修理後、2年以上預けてオールペイントと水周りの整備を

されたとのこと。。  だからボディはピカピカだったんですね。

なので実質2年半しか乗ってないことになります。


DSC00214

KMJ様に安心オートマのおとーと君に試乗して

その違いを体感していただき 即決断いただきました。







では、分解してどんな状態かを点検しながら安心オートマに変身していきます

DSCF3272

診察台に乗ってこれから分解します

DSCF3273

ベルトテンショナーの下にある打刻で例のリビルトオートマであることが分かりますが

部品を供給してもらって、各MINIショップで修理した場合は打刻が無い場合もあります。


DSCF3278

キックダウンのタイミング調整用のロッドですが

低速でシフトアップする方向に調整されてました。

ATにスリップもしくは変速時に違和感がある場合、このような調整をする場合があります。



DSCF3288

入庫時にも指摘しましたが、ミッション組み付けの際に

この液体ガスケットを使用してる場合は要注意です。


DSCF3299

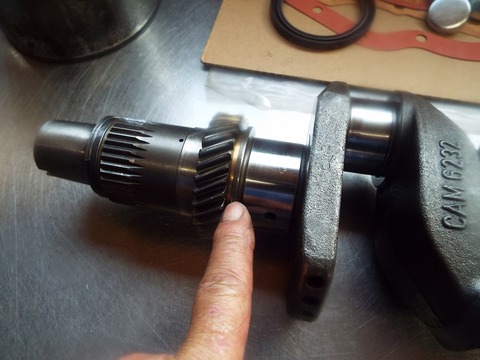

クランクシャフトのねじ山がキツかったのでサラっておきます。


DSCF3300

スラストワッシャーが入ってません。


DSCF3324

入庫チェックのときと同様にドレンボルトには大量の鉄粉が付いてます。

ドレンボルトのマグネットは鉄粉を取り除くためのものではありません。

単なる鉄粉センサーなので、これっぽっちの鉄粉を吸いつけても焼け石に水

ミッション内部には大量の鉄粉が漂っているのです。

ですので、ネオジムとかフェライトとかの磁石の種類うんぬんよりも、

ある程度の表面積があって鉄粉の状態がわかりやすい純正タイプが最適です。


DSCF3301

ノーマルの濾紙オイルフィルターは、残念ながら このオートマの中を大量に漂ってる

30ミクロン以下の微細な鉄粉は素通りしてしまってます・・・・・

この状態でエンジンを守れるのは PECSだけです。






フロントパネルを開けて サーボピストンのストロークでブレーキバンドの消耗をチェックします

DSCF3304

リバース  やや消耗してます。


DSCF3305

3速、ストロークは大きく消耗してると思われます。

DSCF3306

2速バンドも消耗してるでしょう。



DSCF3310

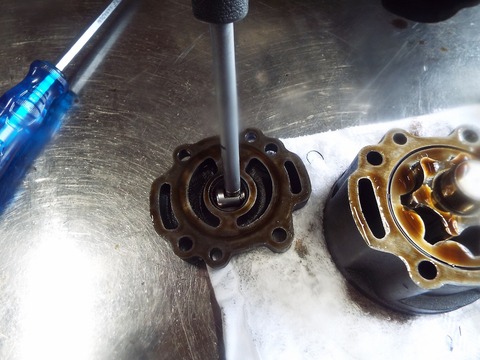

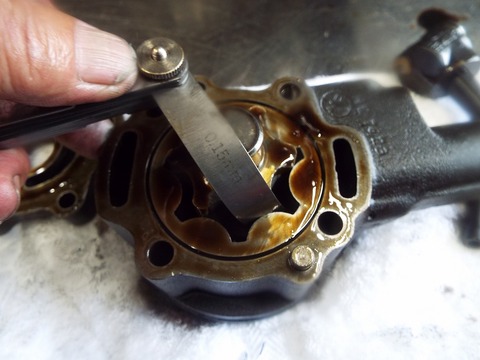

オイルポンプのクリアランスチェック

ローターのクリアランスは大きいです。

DSCF3311

DSCF3312

ブッシュも規定値より広がってるので交換になります。

オイルポンプは新品の供給がないので、安心オートマ独自のリメイク品を使います。



DSCF3315

プライマリースラスト測定

シックネスが2枚入ってます・・・

DSCF3316

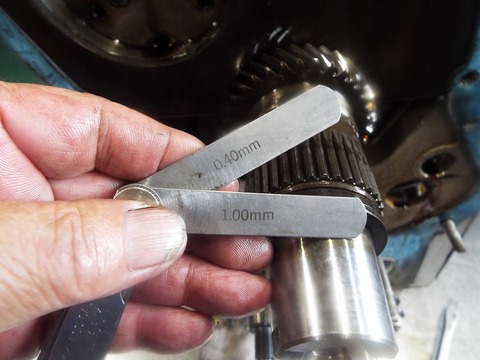

1.4mmもあります。


DSCF3317

DSCF3318

残念ながらこのクランクシャフトは再使用できません。


DSCF3319

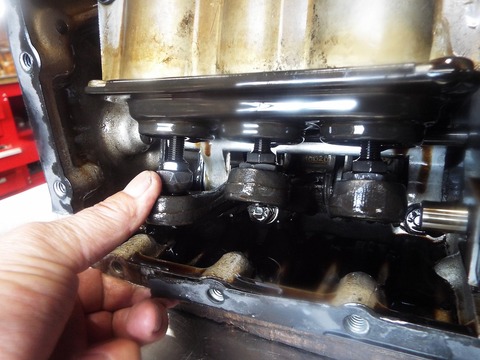

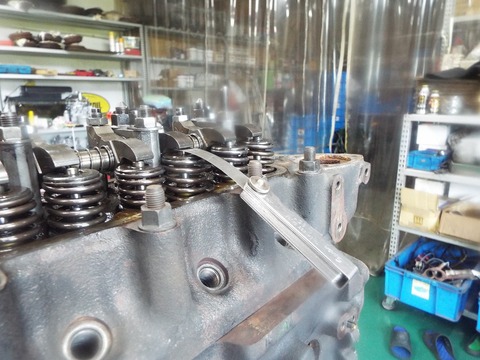

バルブクリアランスは。

DSCF3320

大きく広がってました。

この数値をみただけでも ガチャガチャと音が聞こえてきそうです・・・

DSCF3321

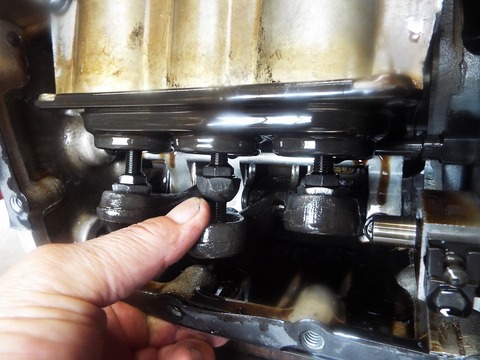

規定値に調整しておきます

DSCF3322

リークダウンテストは良好でした


DSCF3330

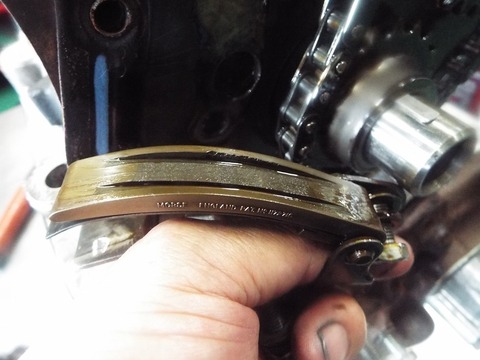

テンショナーパッドの消耗具合からの推測で

走行は15万キロくらいと思われます。


DSCF3331

フロントプレートは取り外された形跡がないので

前回のオートマ修理の際にメタルの点検はされてないようです。


DSCF3333

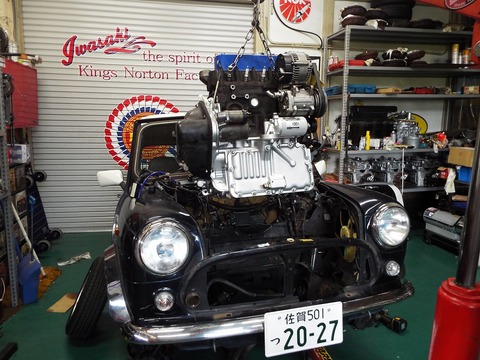

エンジンとオートマを切り離します。


DSCF3340

ドレンの鉄粉から予想できてましたが、

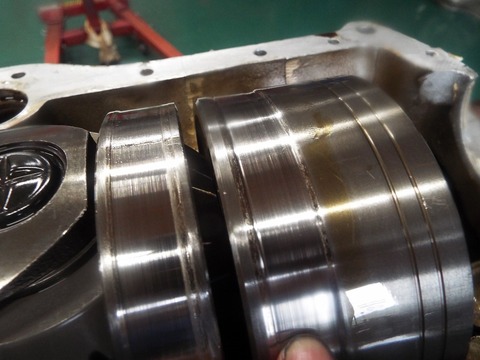

取り出したパワートレインは画像で見て分かるくらい大きく陥没してます。


DSCF3341

ギヤキャリアを含めて再利用はできません。

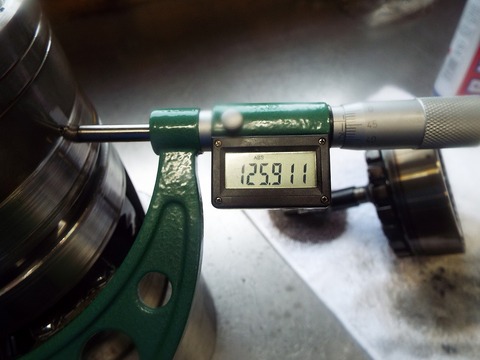

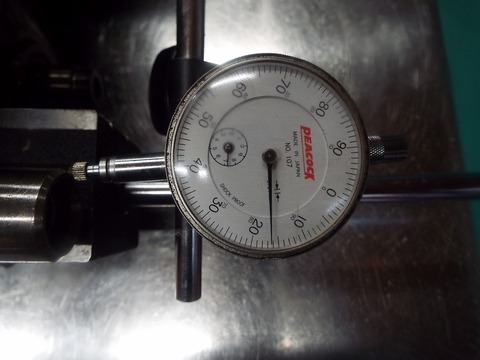

陥没したドラムの直径を測定してみます。

本来は 5インチ 127mm で無ければいけませんが・・・・

DSCF3349

DSCF3350

リバースのギヤドラム、3速ドラムともに1mm以上 陥没してることになります


DSCF3343

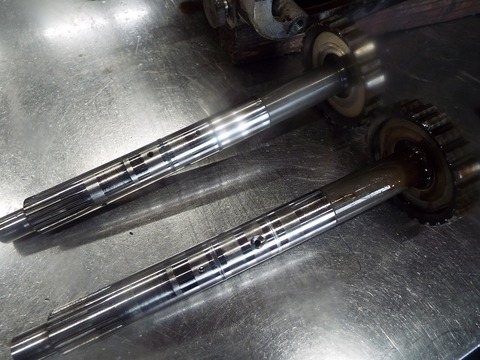

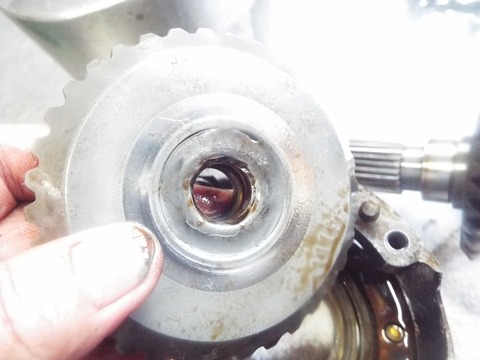

フォアードクラッチからキャリアへのメインシャフトですが

オイルホールを拡大する加工がされてます。。。。


DSCF3345

これが本来のオイルホールです ↑



DSCF3344

↑このように拡大加工してありますが 必要の無いものです。


DSCF3347

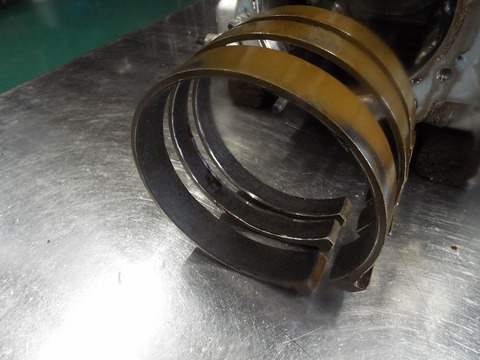

このオートマに使用されてるブレーキバンドは摩擦材が強すぎて

最初からドラムを攻撃してしまってることになります。

更に薄くなった摩擦材の下からスチールの部分が出てます。


DSCF3355

フォワードクラッチから トップ&リバースクラッチへオイルを送る

オイルホールも拡大加工されてました。

DSCF3356

本来のオイルホールはこの状態です ↑

これも必要の無い加工です・・・・・・・

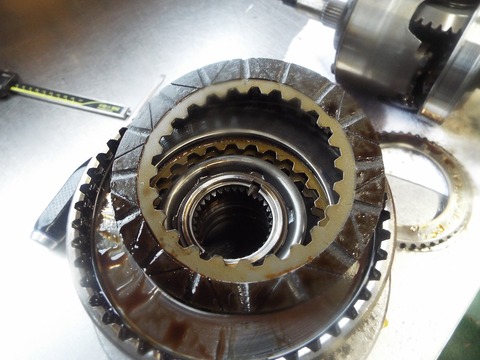

クラッチプレートは厚さがまちまちですね・・・

DSCF3357 (2)

DSCF3359



DSCF3360 (2)

DSCF3361

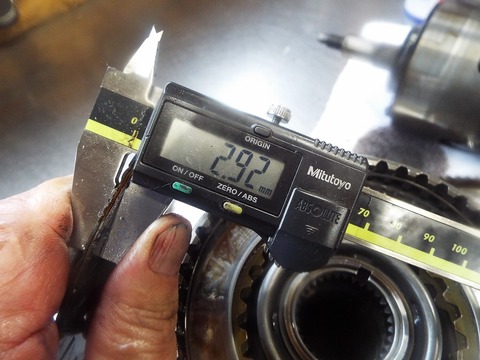

本来のクラッチ板の厚さは 2.73mmです。

ギヤを入れた時のタイムラグや繋がり方に大きな影響がある部品です





DSCF3369

ギヤキャリアを分解しました

DSCF3368

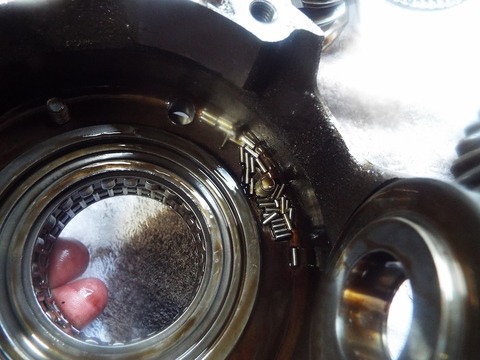

バラバラになったニードルベアリングがケース内に落ちてました。

DSCF3371


DSCF3372

原因は 下の写真のように溶接されたベベルギヤが悪さをしたのだと思われます

DSCF3373



DSCF3381

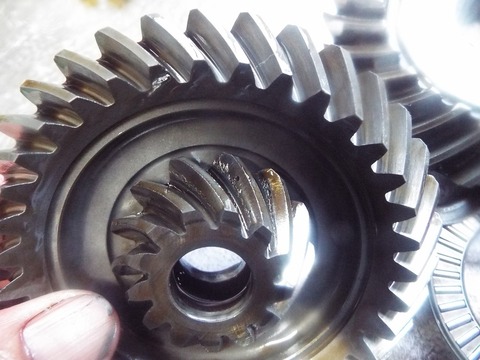

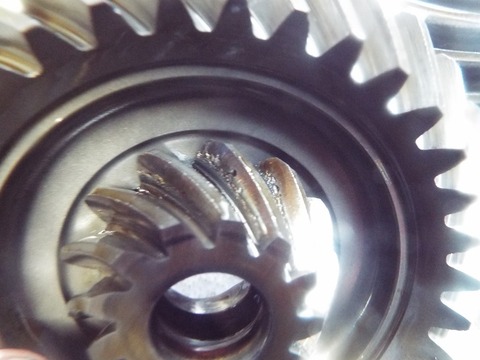

ベベルギヤの刃には 刃こぼれがあります

DSCF3382

剥離したギヤを溶接して再利用することで 正確な位置決めができてないために

このような刃こぼれが起こります。

純正のままの組み合わせのギヤは、このようなことは起こりません。




バルブボディの分解です。

DSCF3384

エンゲージメントコントロールバルブのスプリングは本来60~62mmでなければいけないのですが、


DSCF3385

約48mmまでカットしてあります。

部品の品質、クリアランス、組みつけ方の問題を 対症療法で解決しようと模索した結果だと思われますが

新車よりも高品質な摩擦材やシール、油圧保持のためのメタル交換

そして正確なクリアランス管理しながらの組み付けが 何より重要なことは

安心オートマの実績が物語っています。。


DSCF3388

DSCF3389

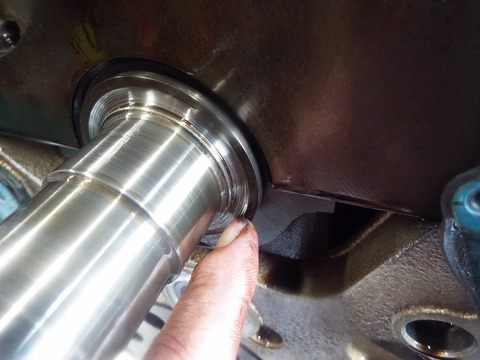

クランクスラストも開いてましたが、

DSCF3397

0.005インチ薄いスラストを使用してた為です。



DSCF3390

メタルも消耗してました。


DSCF3392

DSCF3393

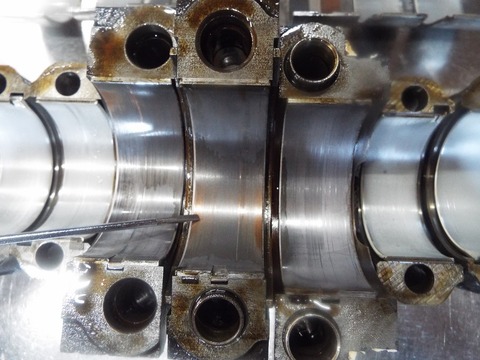

センターとリヤの下側のメインメタルはブロンズまで出てます。

DSCF3394

1番側 上のメインメタルもくっきりブロンズが出てしまってます。

メインメタルやコンロッドメタルはオイルの通り道なので

メタルクリアランスが広くなれば油圧の保持は難しくなります。


DSCF3400

クランクシャフトは交換して 組みなおします。

DSCF3401

キャメルの安心オートマは、3年3万キロの長期保証を実現するために

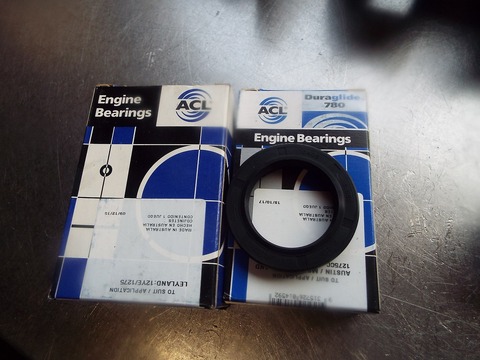

コストよりも品質に拘ります。。 メタルはACLを使用してます


DSCF3405

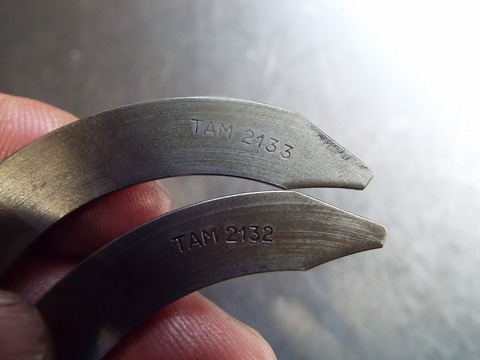

親子メタル交換

DSCF3410



DSCF3414

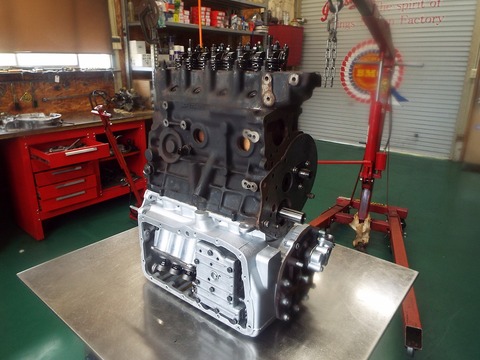

今回は再使用できる部品がほとんどなかったので

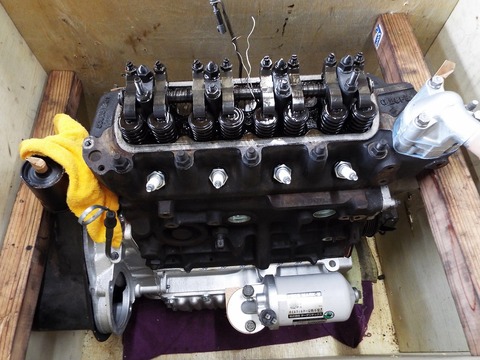

ドナーミッションをベースにして安心オートマ完成です。

DSCF3427

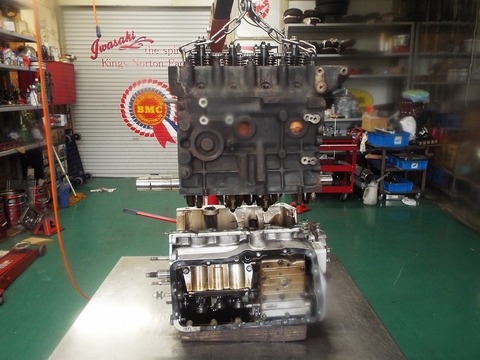

合体

DSCF3428

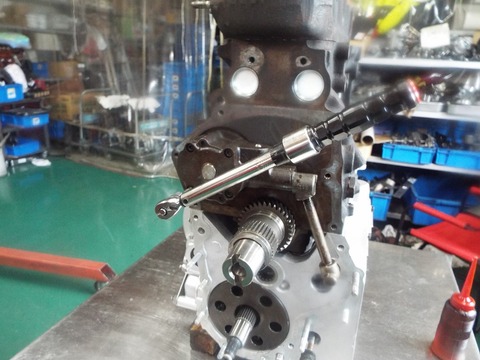

タイミングプレートとミッションケースが干渉しないかチェック。。


DSCF3437

DSCF3438

オイルポンプのガスケットは ストックヴィンテージオリジナルの銅製を使用します。

DSCF3440

DSCF3444

クリアランス調整しながら、

DSCF3447

カバーと干渉しないか確認しながらの組み付け作業。



DSCF3457

オイルに混じった大量の鉄粉はオイルはコンバーター内の小部屋の壁に張り付いていて

すぐには出て来ず 安心オートマになってからもここから鉄粉を排出し続けることになるので


DSCF3459

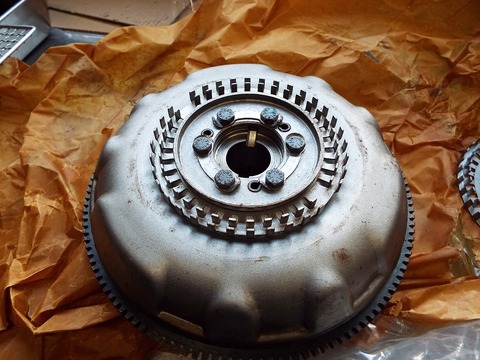

コンバーターは新品に交換。

DSCF3465

そして、微細な鉄粉も100%捕捉する PECS でオートマとエンジンを

2次摩耗から守ります。

DSCF3466

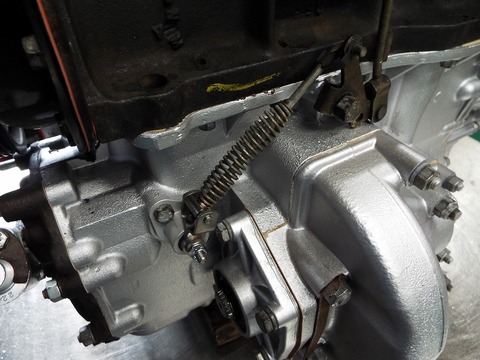

キックダウンのタイミング調整用のロッドも正しい位置にセット

DSCF3468

三和オリジナルのキックダウンSWは右回りは1時方向

DSCF3469

左回りは10時方向までの位置で動いているか確認が必要です

DSCF3470

補器をつけてテスト運転の準備完了。。

DSCF3471

テスト車両に積み込みます

DSCF3473

インヒビタースイッチの作動確認して

DSCF3474

エンジン始動

油圧が正常にかかってるのを確認してから走行テストに入ります

DSCF3482

約30kmに及ぶ実走行テストで しっかり油温を上げて

オートマのタイムラグ、シフトの入り、変速ショックなどを確認します。


DSCF3485

戻ってきて温間時のオートマにかかる油圧チェック

前進 6.8kg    良好です。



DSCF3487

リバース 約12.5kg   良好です


DSCF3491

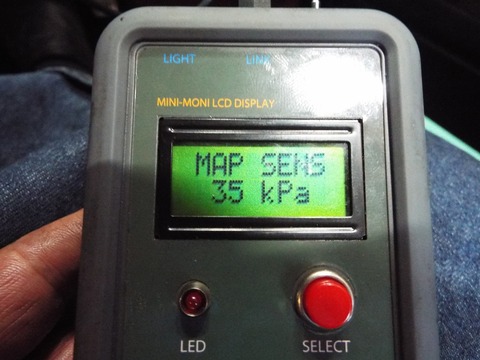

ニュートラル時のMAP  35kpa  OKです。

DSCF3495

ギヤを入れて負荷をかけたときのオートマの抵抗をチェック

コンバーターベアリングなどに抵抗がある場合は数値が大きくなります。

今回は新品のコンバーターにしたので軽く回ってるのが分かります。

DSCF3500

燃焼の状態もOK

DSCF3503

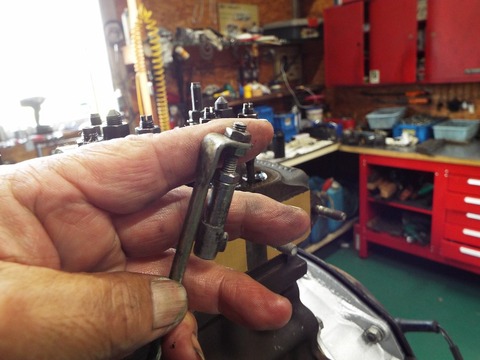

最後にもう一度タペットクリアランスをチェックして完成しました。

DSCF3512



乾杯1

今回も良いオートマができました。

早めのオイル交換と程よい暖気運転で

いつまでも気持ちのいいシフトをお楽しみください
