曽根です。



HMM様よりオートマの3速に入らなくなった・・・・とのことで

保険会社の無料レッカーサービスで搬入していただきました。


P1060793

福島県からなので当初はキャメルの安心オートマらくらく便をご提案してましたが、

HMM様の任意保険の無料レッカーは500kmまでOK! とのこと。

福島県から300kmなので、無料でキャメルまで運んでもらえました。。

オートマ乗りの皆さーん、いざという時のために任意保険の無料レッカーの距離は確認しておきましょう

P1060795

HMM様は来られなかったので、代わりにレッカーのドライバーがご挨拶!



BlogPaint



BlogPaint

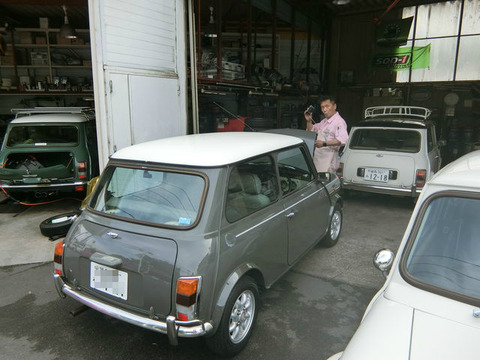

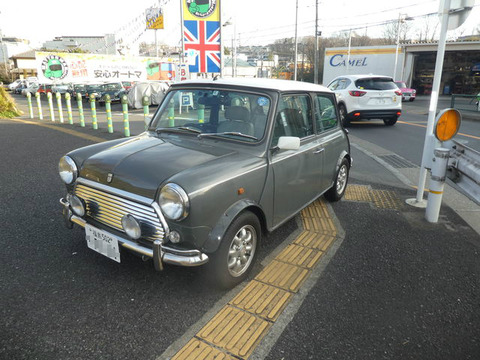

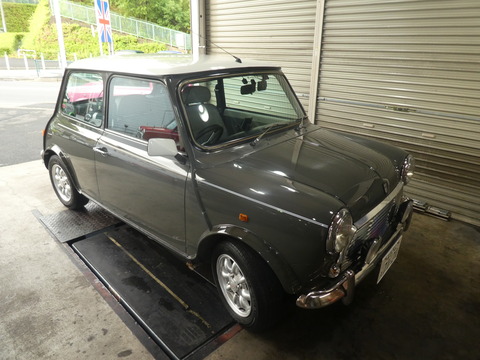

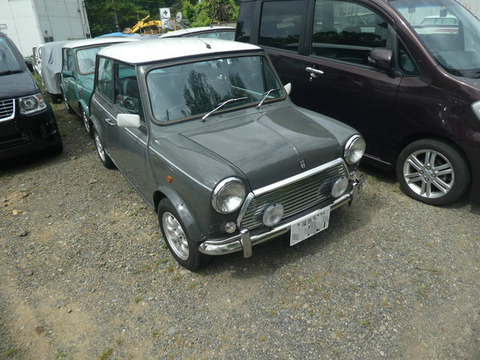

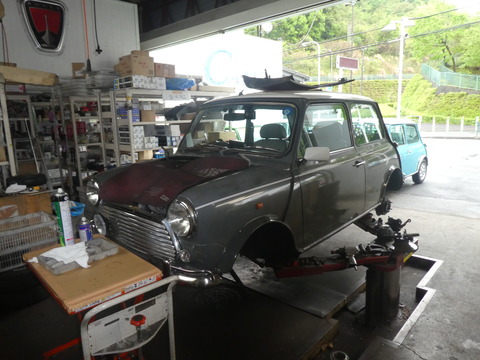

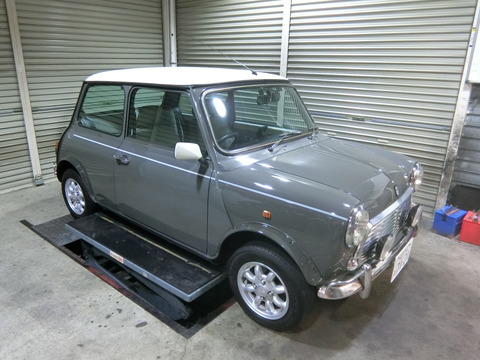

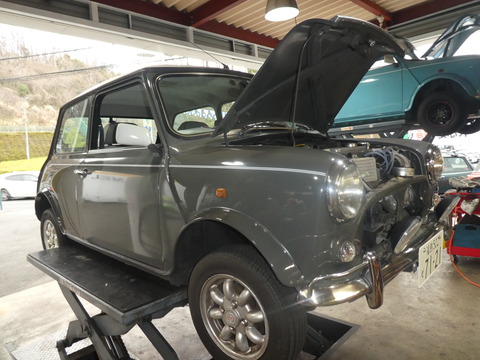

ユーコングレーのきれいなヘリテイジです。。

P1060801

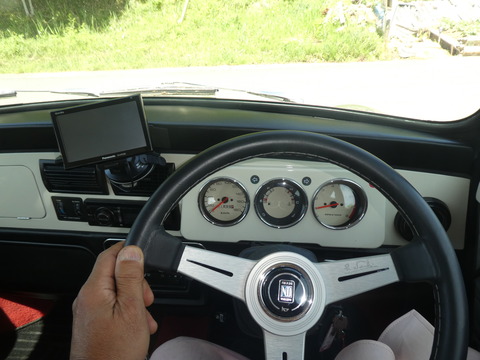

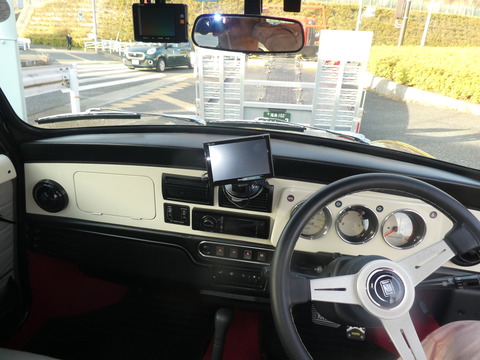

インパネはウッドからホワイトのペイントに変わってました。

P1060803

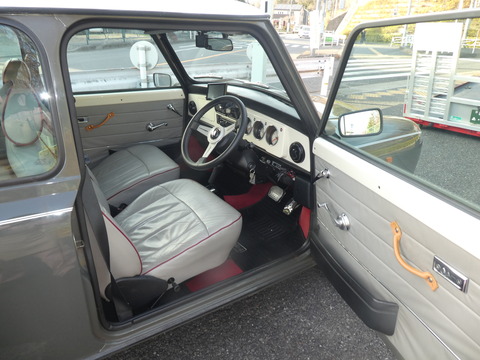

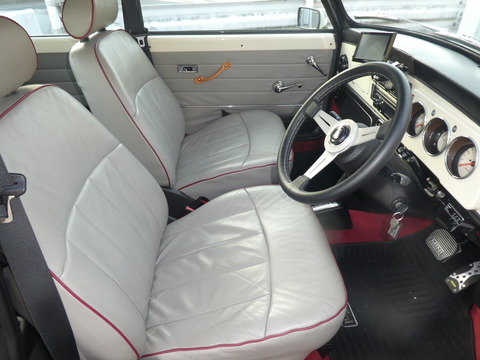

内装もきれいですね。。。

愛情が伝わってきます。

P1060805

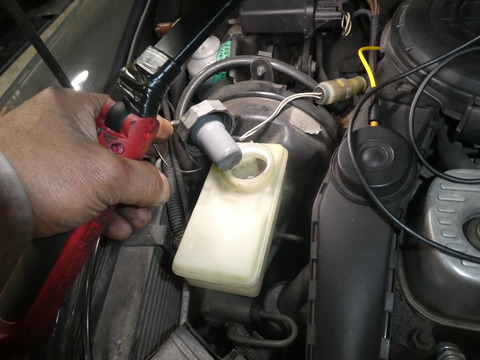

バッテリーは上がってたのでジャンピングでエンジン始動。。

P1060806

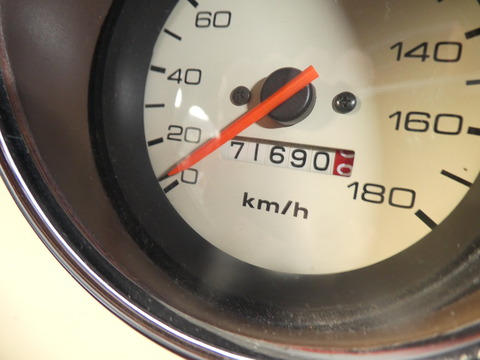

メーターは71690km。。


P1060808

暖気したあと20mほど移動してピットの近くまできたら

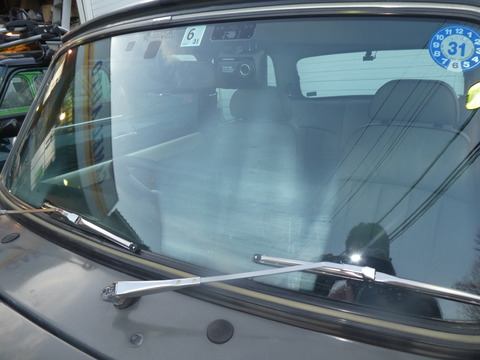

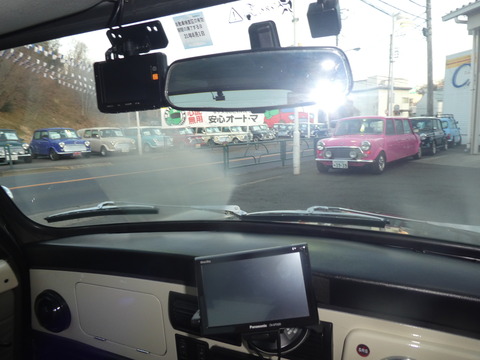

助手席の前のフロントガラスが曇ってます。。

P1060812

室内から見てもこんな感じで曇ってます。

ヒーターコアからの漏れが怪しいです。。

BlogPaint

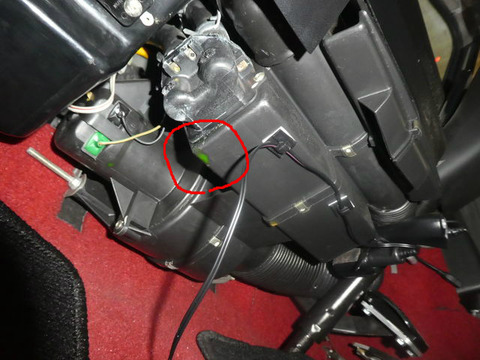

下からヒーターユニットを覗いてみたら

緑の液体(LLC)が滴になって伝ってました。。

漏れの量は多そうです。   これは修理しておきたいですね。


P1060810

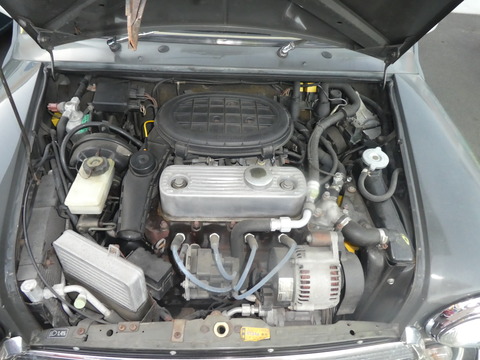

試乗テストする前にエンジンルームを軽く点検

P1060811

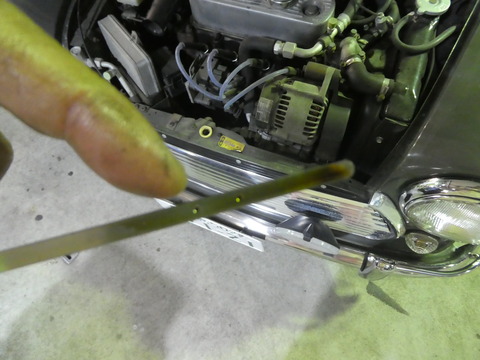

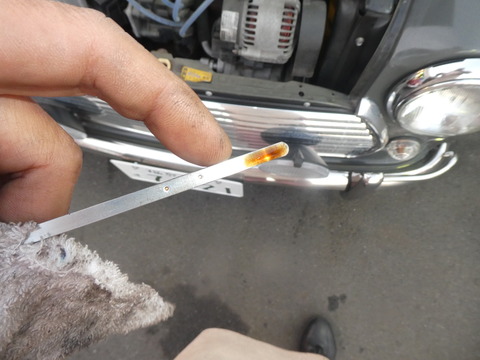

オイルは1リットル以上減ってます。

オイル量はオートマの作動にも影響するので

P1060822

試運転の前に1リットル補充しておきます。

P1060823






P1060830

冷却水はOK

P1060868

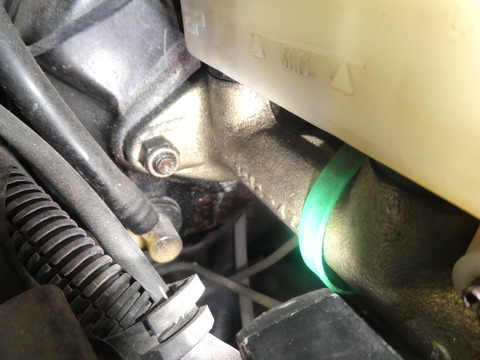

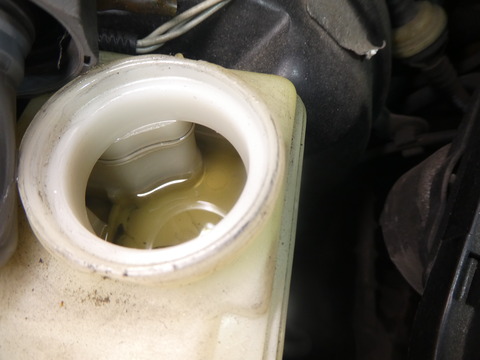

ブレーキオイルは・・・・

P1060869

あーっ 少ないです。

あと、もう少し減ると突然ブレーキが効かなくなるところでした。

効かなくなる前に気づいて良かったですね・・・


P1060871

ブレーキマスターの根元から漏れ跡です。。

リヤブレーキカップも含めてもう少し精査する必要あります。

BlogPaint

では、オートマの状態チェックの為に試乗です。。。

タイムラグは大きめです。

P1060814

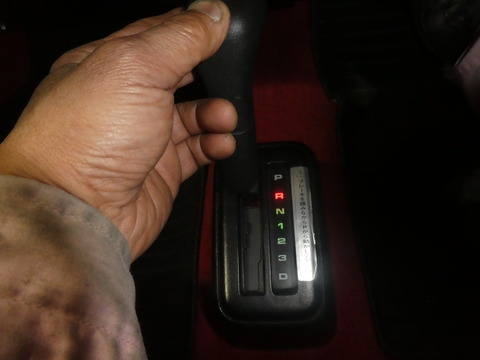

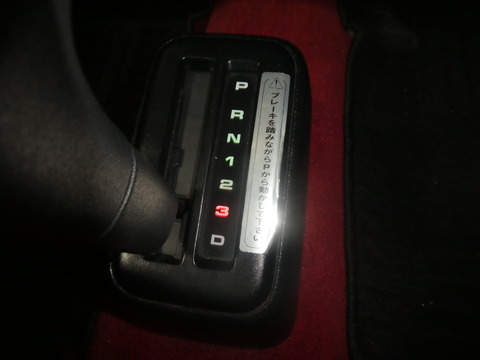

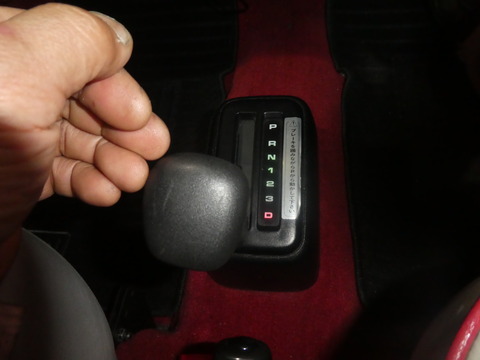

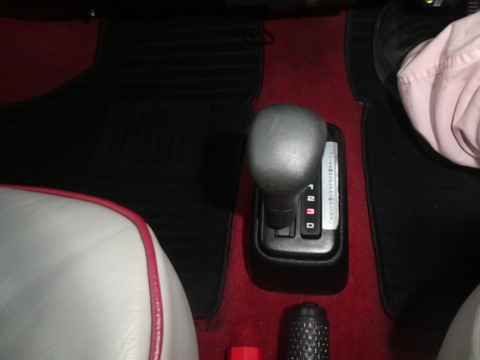

HMM様が仰る通り、3速に入りません。。

2速で引っ張って3速を飛ばして4速に入ります。

P1060816

3速ホールドにしても入りませんね・・。

オートマの3速に何かが起こってることは確かです。。

過去に同じような症状のMINIがありました。。。

リバースのストールテストはOKでした。


BlogPaint

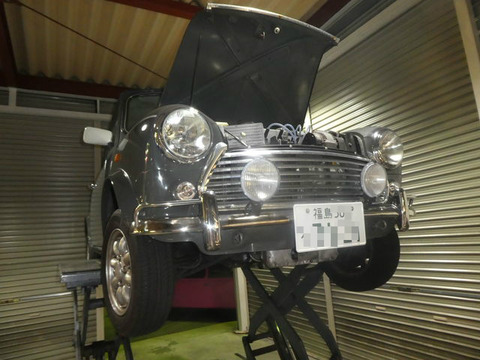

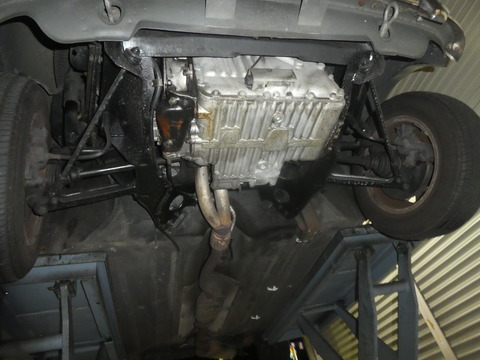

リフトアップして下廻りもチェックしておきますs。

P1060836


P1060837

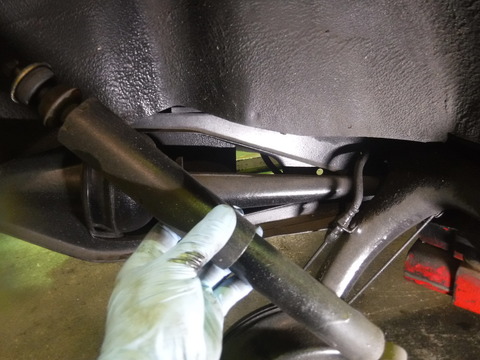

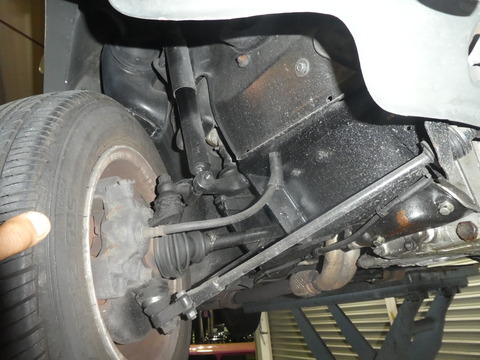

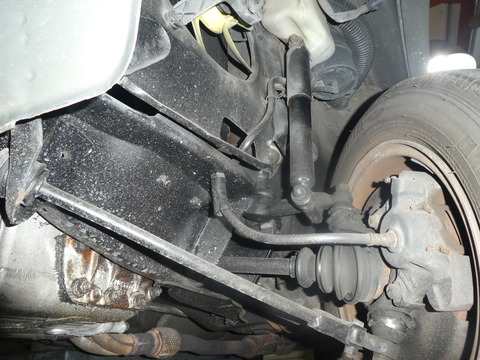

右足。。 ハブ、ジョイントのガタはなく良好。。

P1060838

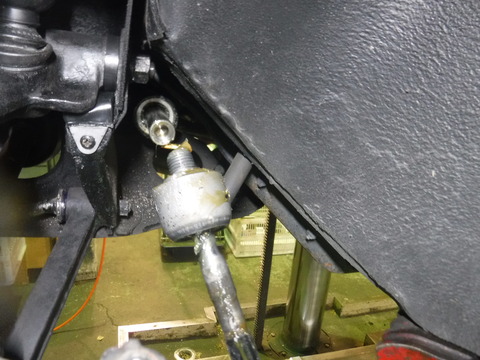

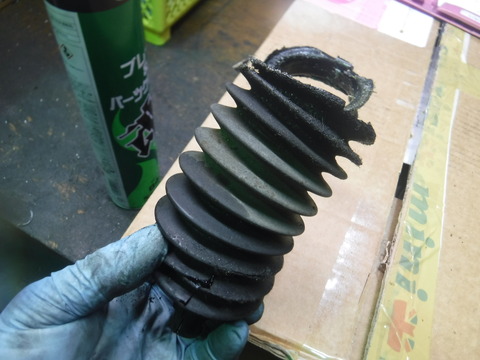

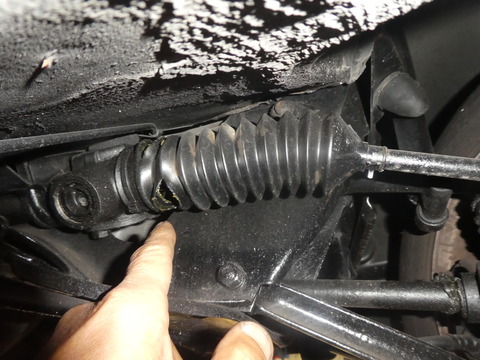

しかしラックブーツが切れてました。。


P1060839

破れが大きく広がる前に交換しましょう。


P1060844

左足も、ハブやジョイントはOK

P1060846

ナイロンベアリングにはガタがあり、上下に動かすとコトコトと音と振動があります。


P1060847

左のラックブーツも切れてました。


BlogPaint

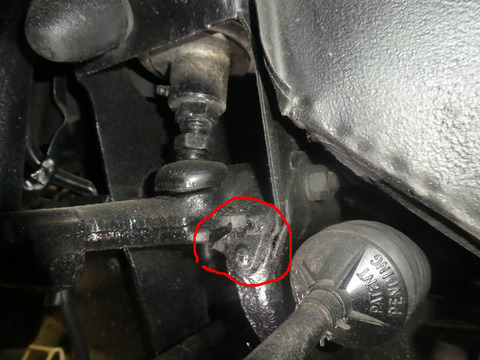

リバウンドバッファーが千切れてます。 交換ですね。

P1060851

ラバコンはペッチャンコ・・


P1060841

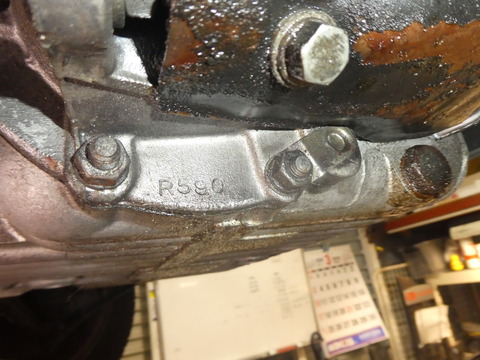

ミッション番号と


P1060842

デフケース番号は同じ、

オートマの修理歴はなさそうです。。

P1060854

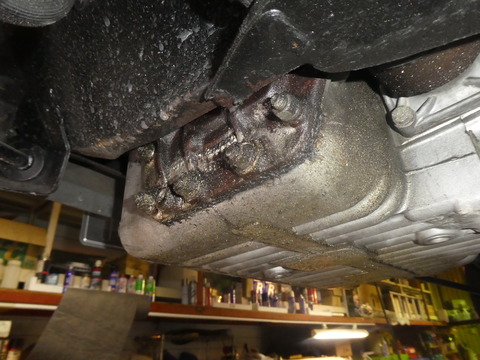

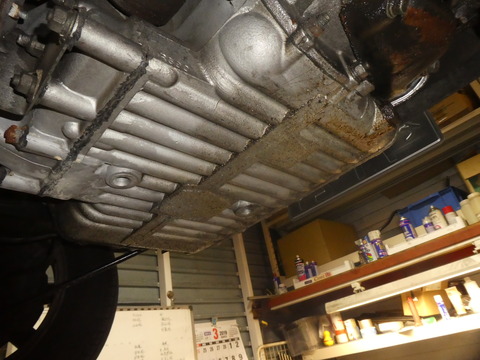

あちこちのオイル漏れには苦労した様子がうかがえます。

P1060855

安心オートマにすればオイル漏れも改善します。。。


P1060859

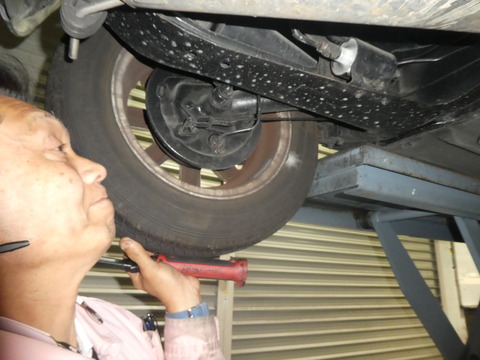

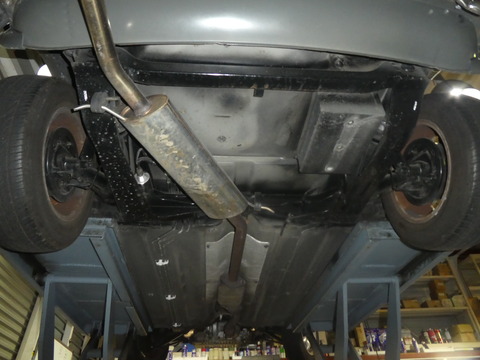

後ろに回って点検。。

P1060860

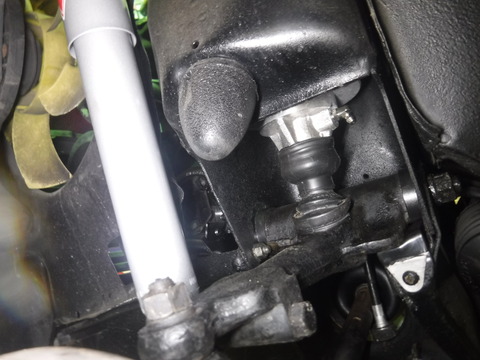

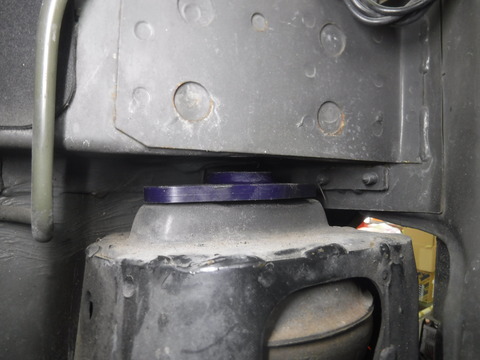

リヤには車高調整するハイローキットは無く、ノーマルのストラットコーンのままでした。

リヤのラバコンもだいぶヘタってます。。

ラバコン交換して足回りリニュールもやりたいですねぇ・・・

P1060862

タイヤが簡単に持ち上がってしまいます。。

ショックアブソーバーも抜けてました。。

明日以降、オートマの油圧と、ドレンボルトの鉄粉の確認します。



3月10日追記

P1060877

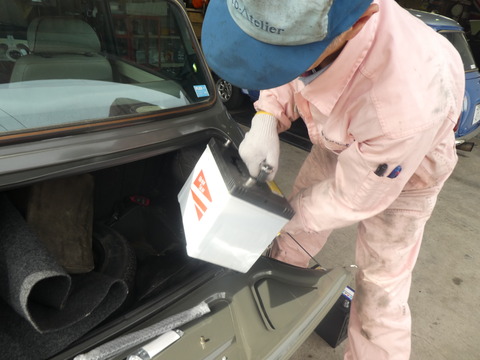

一晩充電しましたが、残念ながらバッテリーは復活せず・・・

サイズも大きくスペアタイヤと干渉するので

P1060876

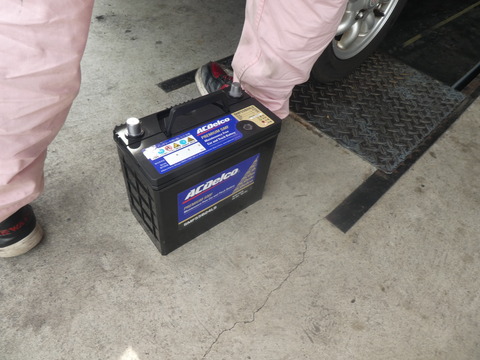

標準サイズのバッテリーに交換します。

取付ステーが無かったので、専用ステーを使って取付けます。


P1060936

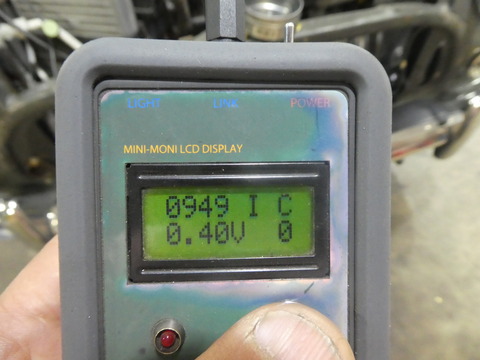

ミニモニでECUチェックします。

P1060937

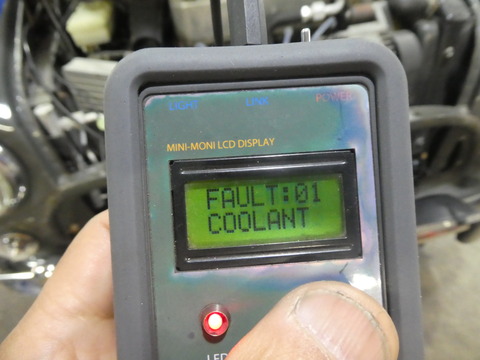

水温センサーにフォルト

P1060938

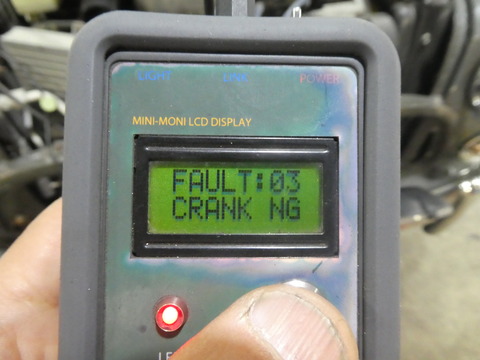

クランク角センサーにもフォルト

P1060942

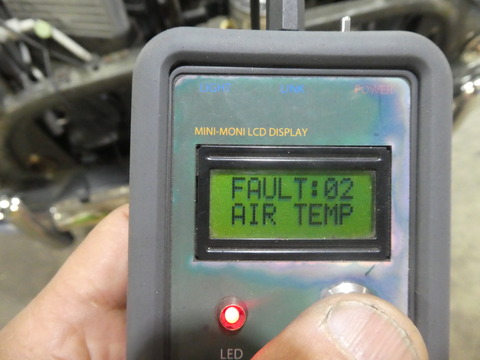

吸気温センサーもフォルトが入ってました。

P1060944

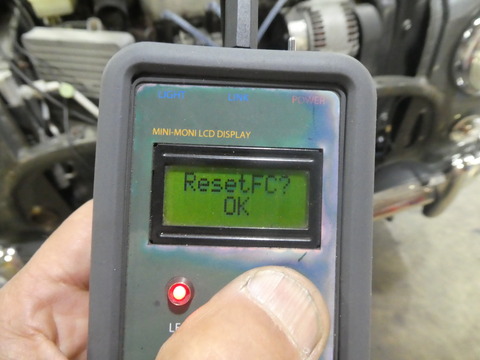

一旦リセットして再発を確認します。

P1060945

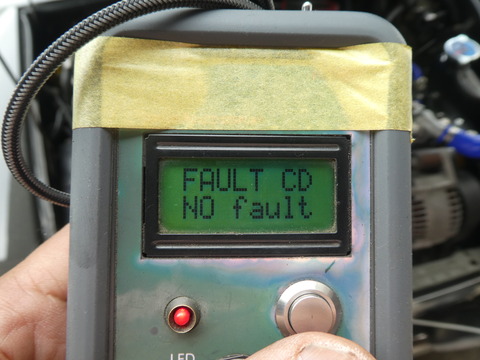

ノーフォルトになりました。

イグニッションONの状態で各パーツを脱着してもフォルトが入るので

これで様子をみます。 フォルトが再発するようなら部品不良の可能性もあります。

P1060953

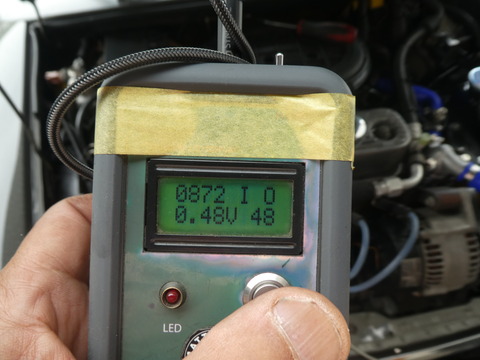

マルチ画面では アイドリングが高いのとステップ値がゼロ。。

2次エアーを吸ってる可能性もあります。後ほどチェックします。


P1060946

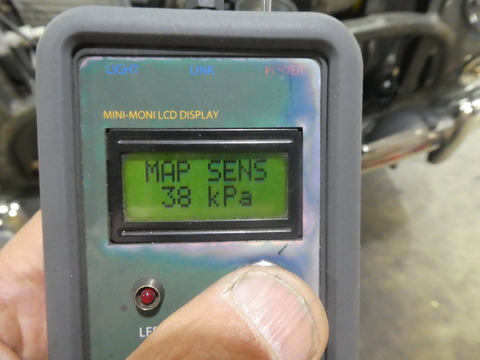

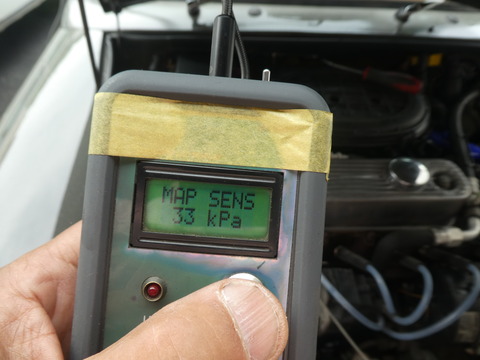

MAP値もやや高め・・   やはり2次エアが怪しい。。

P1060947

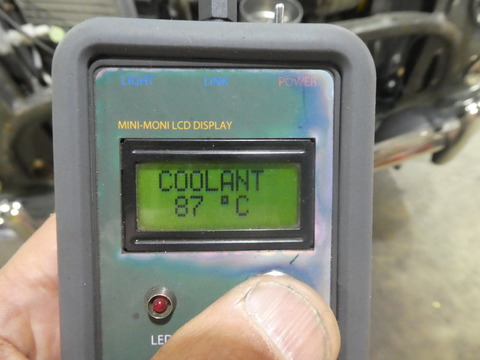

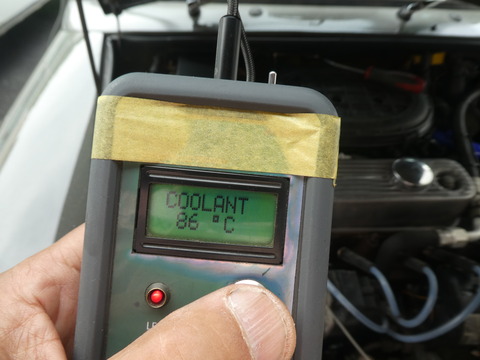

水温センサーは表示してます・・  やはりフォルトは一過性のものだったかも・・

P1060948

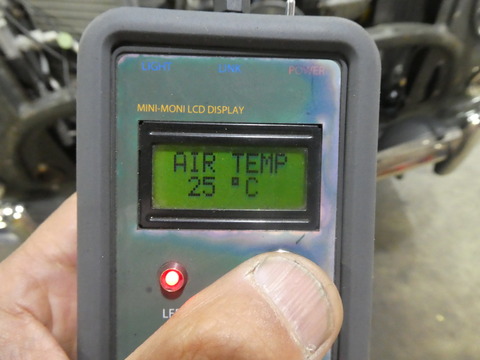

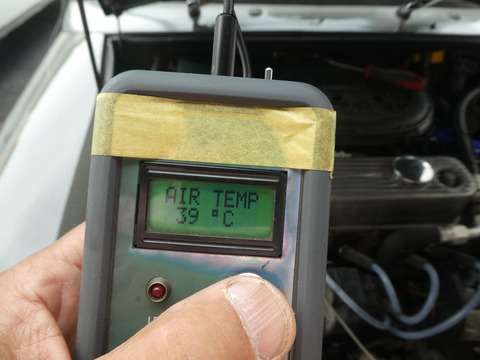

吸気温も同じく。。

P1060949

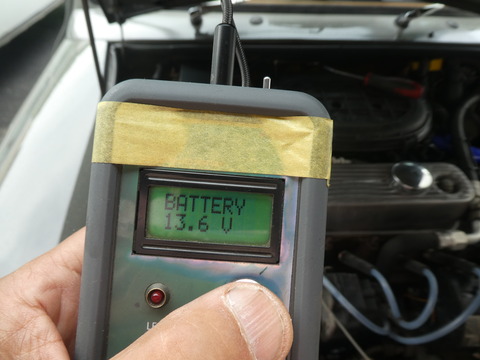

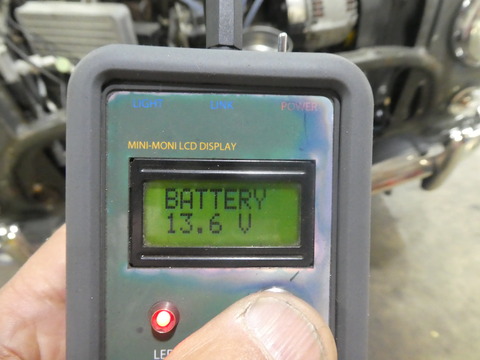

電圧OK

P1060950

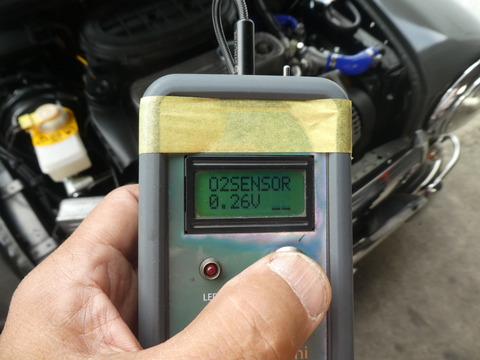

O2センサー稼働中

P1060951

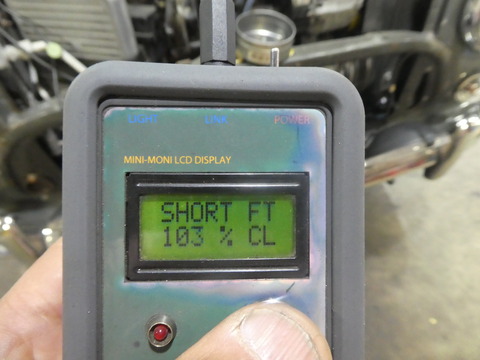

アイドル時の燃調補正もOK


P1060954

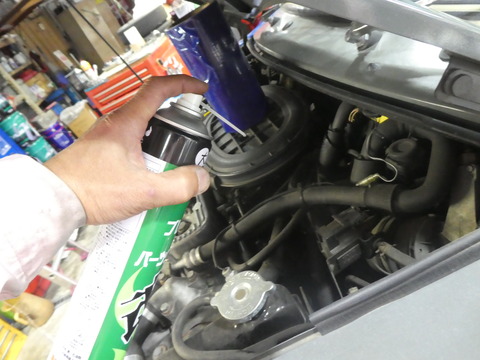

2次エア探求でパーツクリーナーをエンジン各部に吹いてみましたが、

変化なし。。。   2次エアの箇所は特定できませんでした。

エンジン脱着の際に再確認しますが、バキュームホースはすべて交換しておきたいです。


P1060974

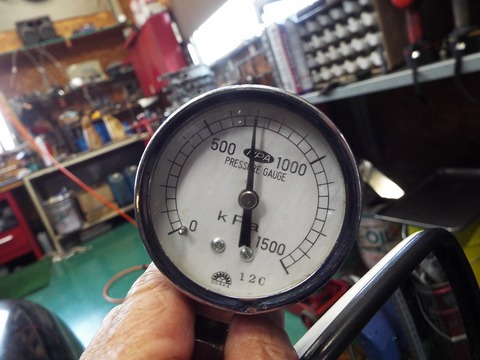

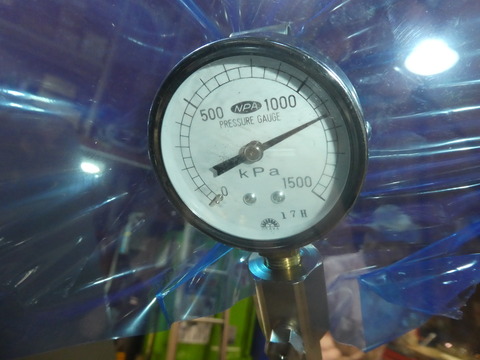

オートマに掛かる油圧チェックします。

フィルターヘッドに油圧計をつなげます。

P1060993

フィルターヘッドの温度を油温として考えます。。。

P1060975

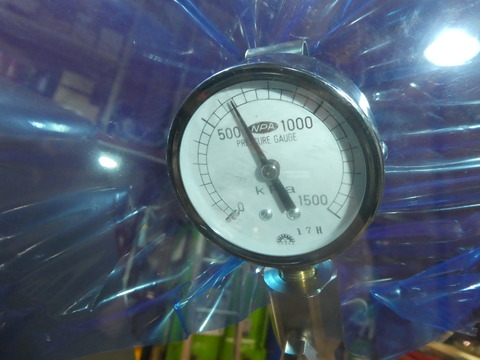

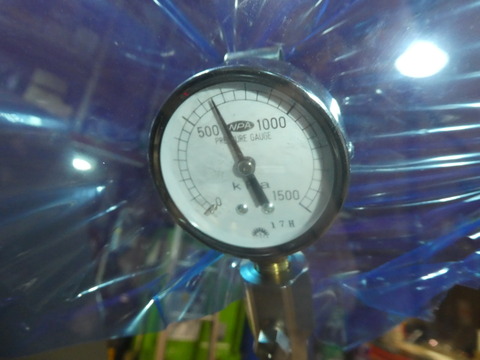

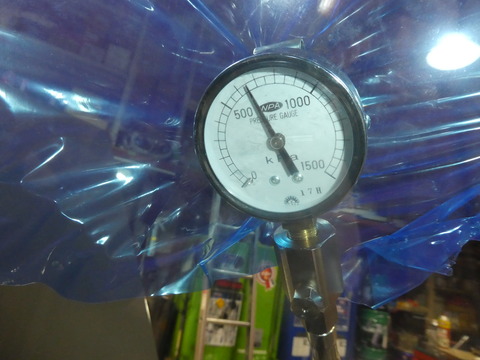

油圧系をFガラスに貼り付けて準備OK

P1060976

ニュートラルでアイドリング時の油圧は約6.5kg

P1060980

Dレンジに入れて前進側に負荷を掛けます。


P1060981

約6.4Kg  いいですね

P1060984


そして、トラブルのある3速は・・・

P1060985

油圧には問題なく6.4㎏でした

サーボピストンが抜けちゃってる・・というトラブルではないですね。。。

P1060982

リバース

P1060983

一旦大きく下がってから11.5㎏まで上がりました。。

リバースのストールテストもOKです。






油圧ランプ再点灯までの時間による

簡易残圧チェックは5秒。



3月15日追記

P1070415

ドレンボルトの鉄粉チェックの前に暖気してオイルを温めます。


P1070422

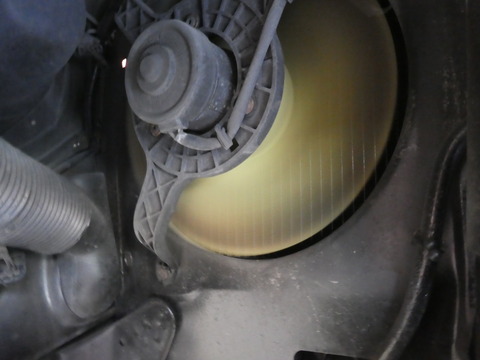

割と早めに電動ファンが回りだしました・・・

P1070423

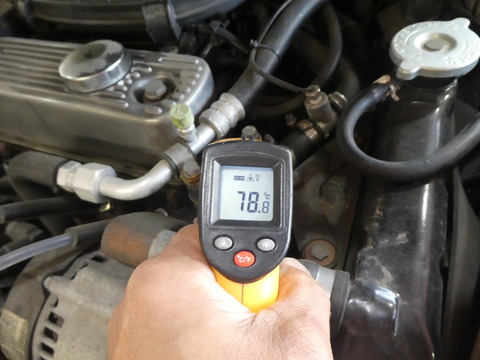

サーモケースはまだ78℃ですが、

P1070424

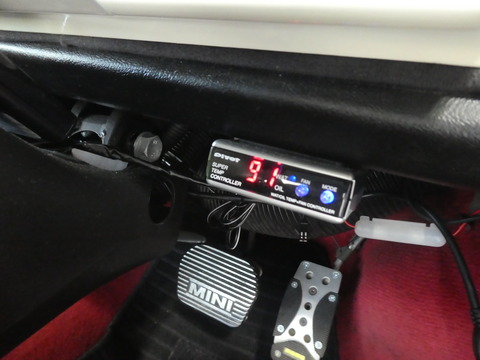

増設してあるデジタル水温計(pivot)は91℃を指してます。

電動ファンの作動コントロールはコレで行っているようですが

実温より高めを指してる可能性あります。


P1070428

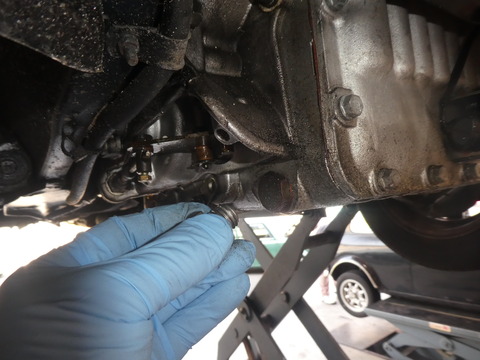

オイルも温まったので、ドレンボルトチェックします。

別のドレンボルトを用意してサッと入れ替えます。。

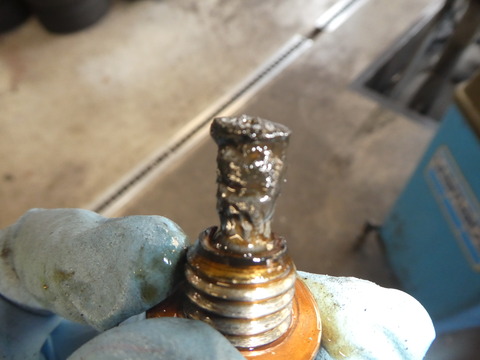

P1070432

摩擦材と鉄粉が混じった状態です。。

3速ドラムには傷が入ってる可能性あります。



4月3日追記

DSCF1158bg

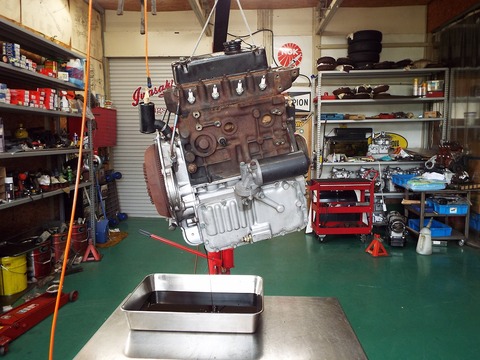

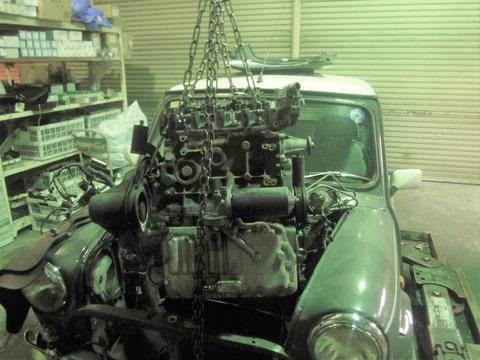

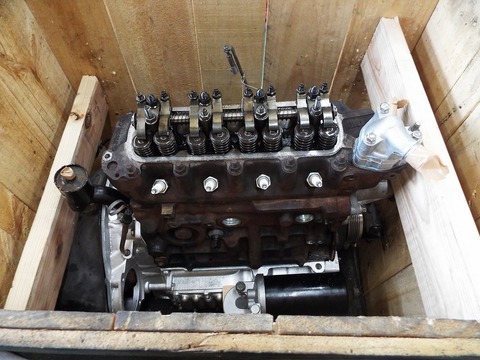

エンジン降りました。


DSCF1159

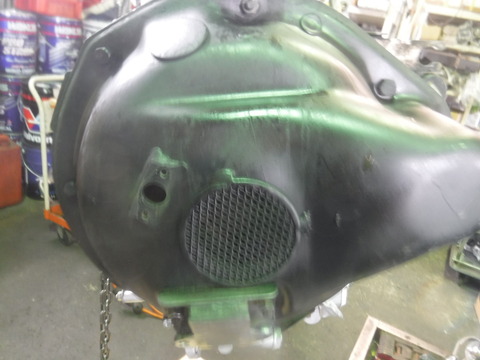

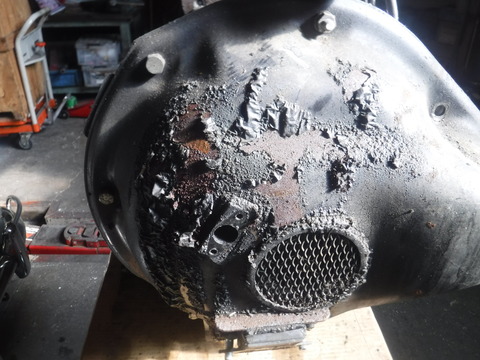

ブレーキマスターから漏れたフルードがコンバーターカバーの塗装を溶かしてしまってました・・・・・・






~  ~  ~  ~  ~  ~  ~  ~

岩崎自動車さんからの分解レポートです。

DSCF2930

ここが安心オートマに生まれ変わる手術台・・・

DSCF2943

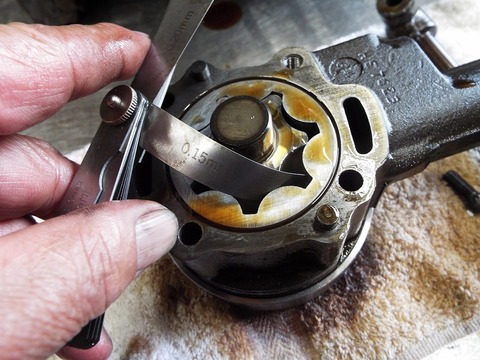

オイルポンプのクリアランスは 安心オートマの組付け基準値の0.10㎜を大きく上回る

0.15㎜のシックネスがスルスルでした。

安心オートマ専用のリメイク品に交換します

DSCF2941

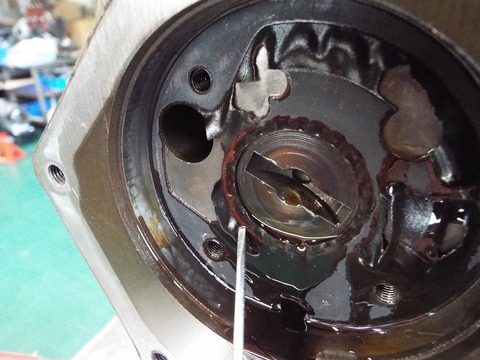

さらにオイルポンプのガスケットは大きく剥がれてます。。

ドライバーの先端の茶色の部分がでカムシャフトと隔てています。

ココが貫通してしまうと、油圧が一気に逃げてしまうことになります。


DSCF2970

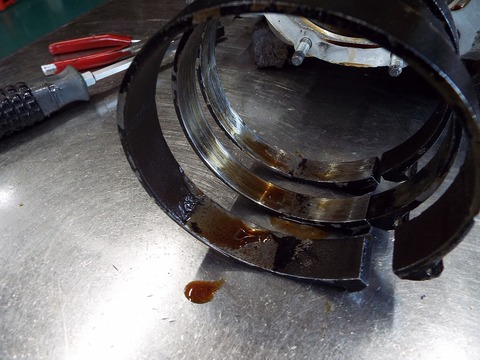

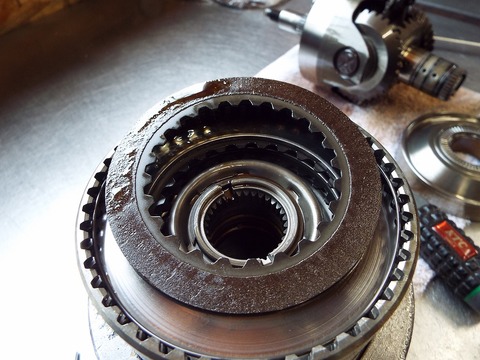

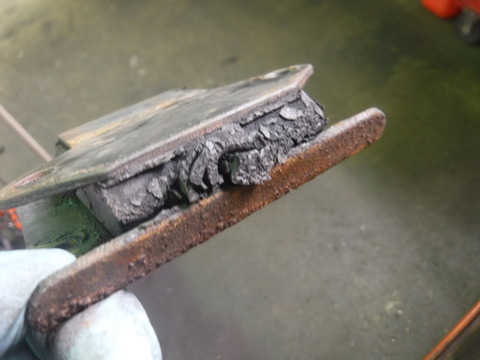

完全に滑っていた3速 (真ん中のバンド) だけでなく

奥の2速バンドも 手前のリバースも摩擦材は剥がれて金属が露出してました

DSCF2969

金属が露出していたブレーキバンドに擦られて

ドラムは全滅でした。。。


DSCF2975

フォワードクラッチも、トップ&リバースクラッチもともにツルツル。。

溝は全く無くなってました。。


DSCF2984

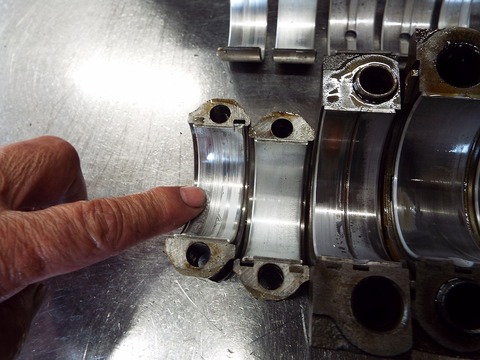

メインメタルに噛みこんだ異物が4番コンロッドのメタルに飛んで傷つけてました。

メタルが損傷による油圧逃げで全体の油圧が下がる原因になります。

エンジンとオートマは油圧を共存する関係ですので、どちらが原因で油圧低下起こしても

共倒れになります。。。

だから、安心オートマはエンジン側の親子メタルを必ず交換するのです。


DSCF3017

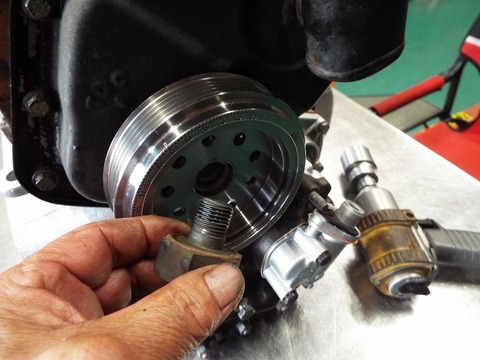

ハーモニックバランサーはこうしてエンジンが降りてる時が取付のチャンスですね。♪

DSCF3045

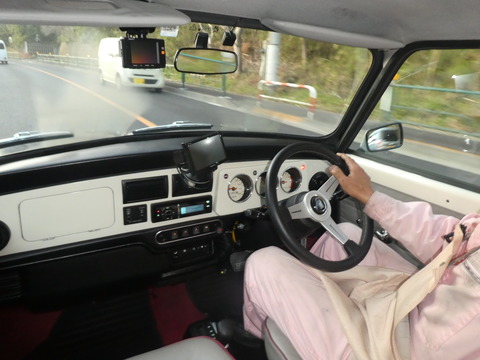

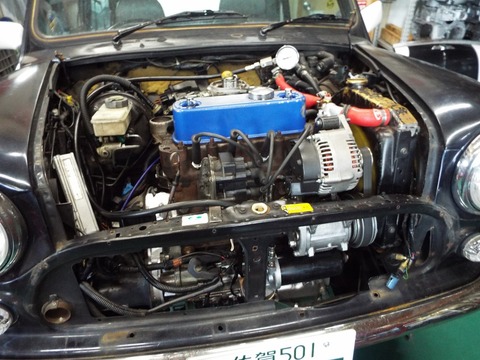

実車に積込み油圧チェックした後、実走テストが行われます

DSCF3055

佐賀県いいとこですねぇ。。。 気持ちよくドライブです。。。

約30㎞に及ぶ実走行テストで、エンジンの調子

オートマはタイムラグ、シフトアップ、ダウンを確認します。

この実走テストを行うのは安心オートマだけ。。

だから安心なんです


DSCF3056

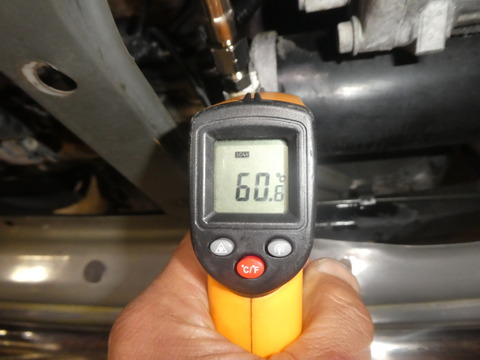

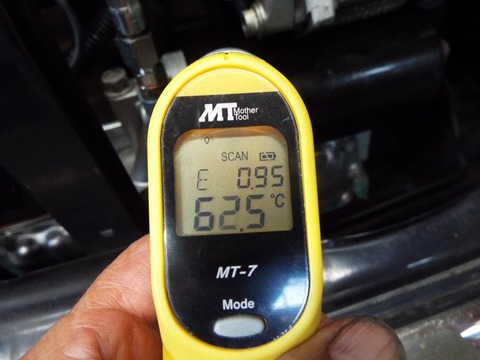

工場に戻ってきて温間油圧の測定です。

フィルターの部分で62.5℃

DSCF3061

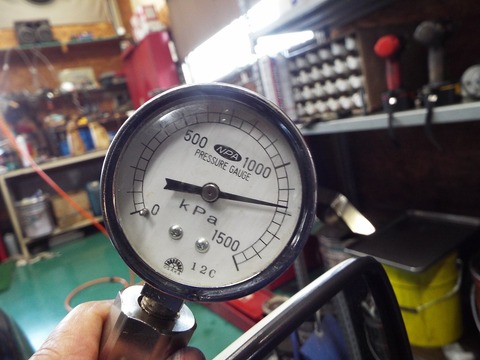

前進油圧 約7㎏   良好です


DSCF3063

リバース油圧 約11.7kg  良好ですね。


乾杯1

今回も良い安心オートマができました。。。

スムーズなシフトをお楽しみください。

DSCF3077

安心オートマになってキャメルに戻ってきます。。。


~  ~  ~  ~  ~  ~  ~  ~


4月14日追記


積込のための準備中。。。

DSCF1239

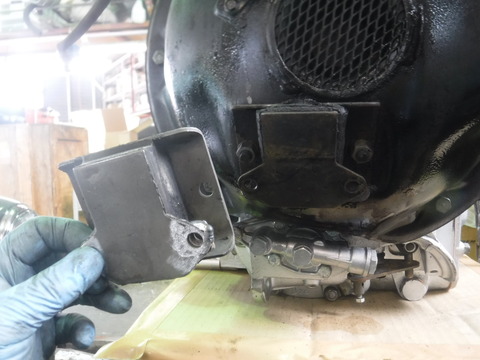

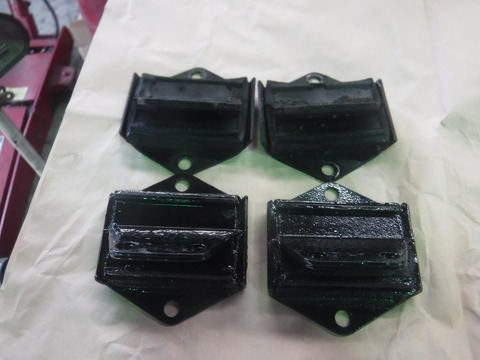

エンジンマウントとサブフレームマウントです。

DSCF1240

今回はラバコン、サブフレームマウントも併せて交換させていただくので

エンジンを積む前にサブフレームマウント交換は済ませておきます。

DSCF1241

古いタワーマウントを抜き取ります。

DSCF1242

タワーマウント 新旧交代の儀。


DSCF1243

エイボンバー製です。。。

サブフレームとボディの間に挟まってこれからまた10年以上はお目にかかることはないでしょう。。。

まさに縁の下の力持ち。。

DSCF1244

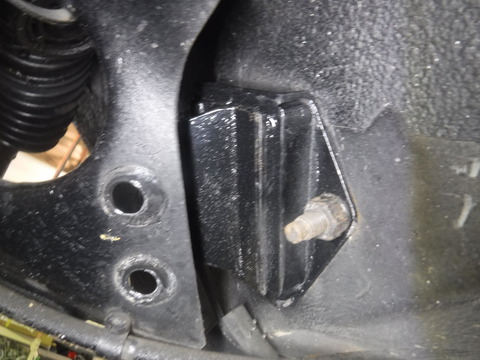

フロント側のサブフレームマウント  新旧交代の儀


DSCF1246


DSCF1247

エンジン&オートマを積み込む前にチェック

DSCF1248

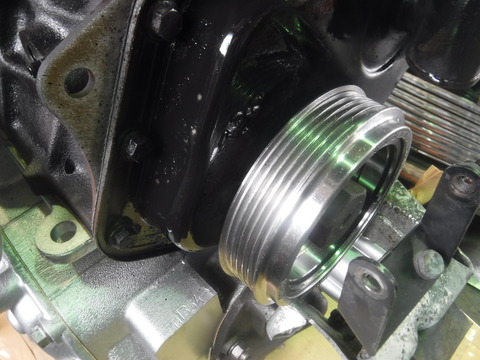

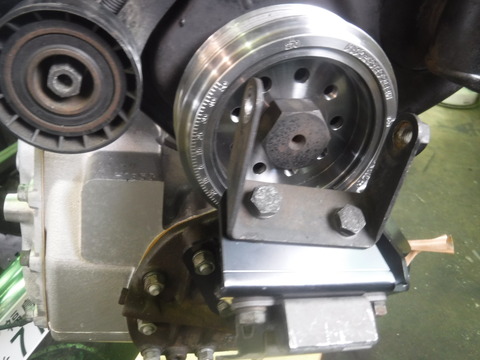

積み込まれたら見えなくなっちゃうハーモニックバランサー・・

これからしっかりお仕事していただきます。。。。

DSCF1249

ブレーキオイルで剥がれた塗装もペイントされてます。

DSCF1250

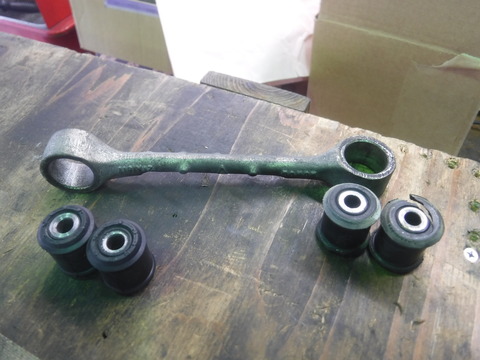

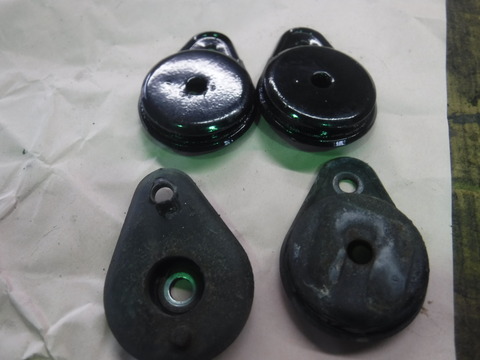

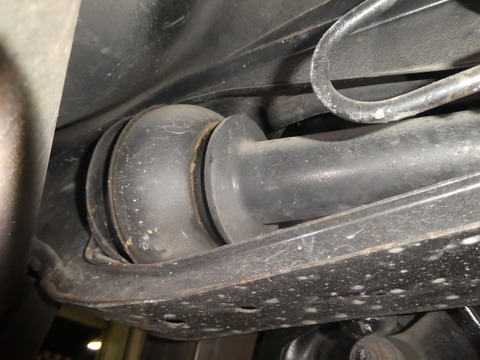

ステディロッドブッシュも交換します


DSCF1254

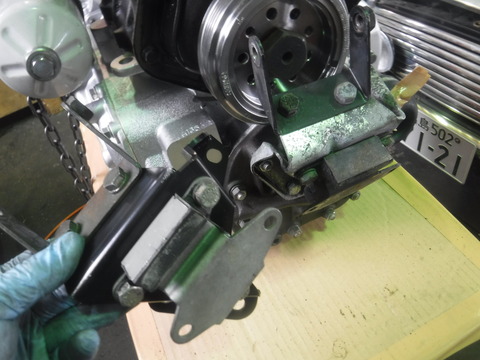

完全に潰れてしまってるエンジンマント・・・

本当にお疲れさまでした。。。

DSCF1251

取付けやすいようにエンジンマウントにはあらかじめナットを溶接しておきます。。


DSCF1252

交換です。

DSCF1253



DSCF1255

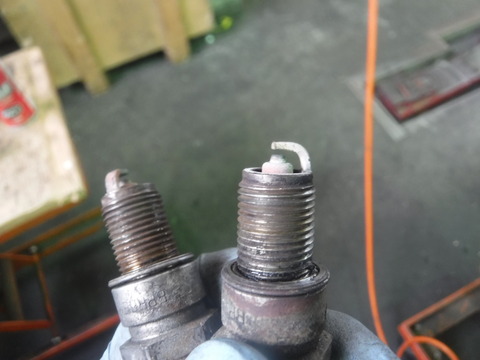

プラグも先が丸くなってます。。。 交換しますね。




4月15日追記


P1110120

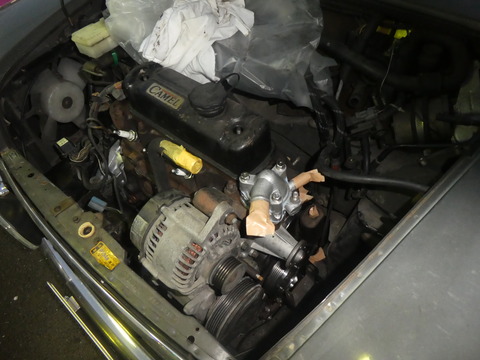

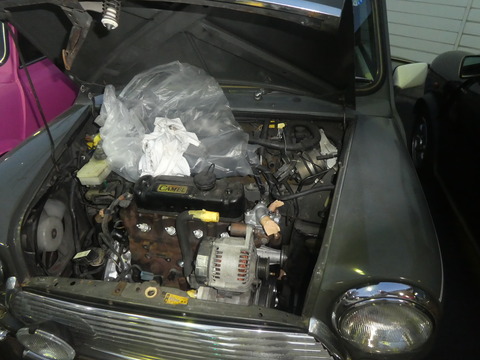

ひとまず、サブフレームの上にエンジンが載りました。


P1110121

ラジエターなどはまだです。。。



5月16日追記 (4月末~5月中旬分です。)

追記が遅れてしまってすみません。。



エンジンは仮積みの状態で足回りを組んでいきます。

DSCF1376

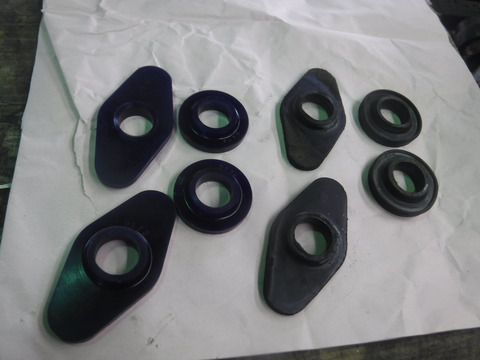

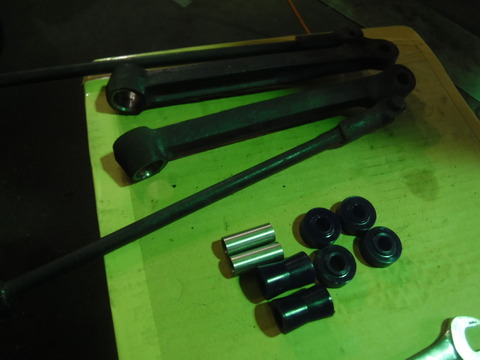

エイボンバーのロアームブッシュとテンションブッシュ

DSCF1377

ブッシュとカラーの間にグリス溜めがあるので

組付け後にスコスコ動きます。。

これだけでMINIの足の動きがスムーズになります

DSCF1378

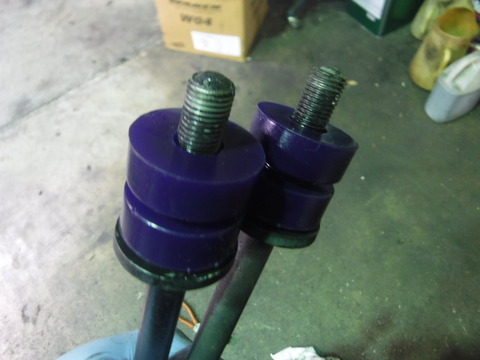

テンションブッシュ

程よい硬さで耐久性も良く街乗りからスポーツ走行までOK

DSCF1379

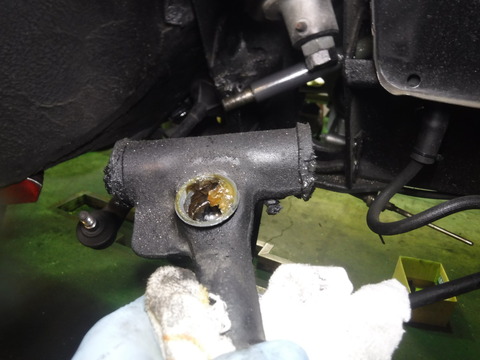

ラバコン交換するのでアッパーアームを外します


DSCF1380

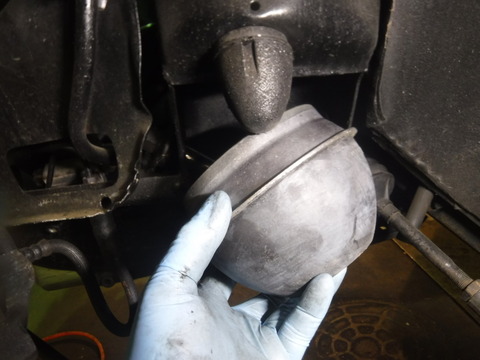

サブフレームから出てきたのは 長年頑張ってくれたラバコン。。


DSCF1388

フロントのラバコンはこういう順番で組付けられます。。


DSCF1389

まずは 新しいラバコンをサブフレームに入れます。。

DSCF1390

車高調整のロードアジャスターとアッパーアームを入れます。

DSCF1394

ショックアブソーバーも取り付けられて

フロントの足回りは完了です

DSCF1391

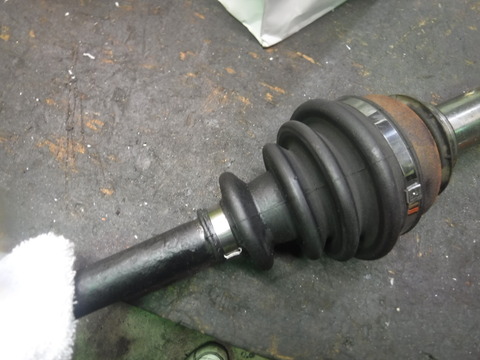

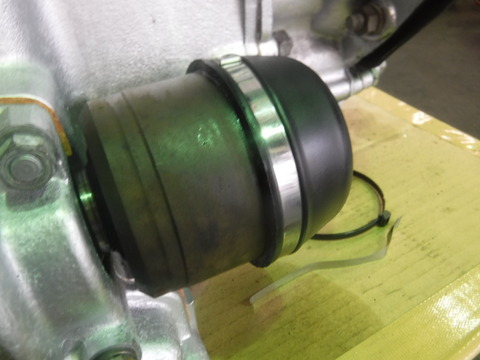

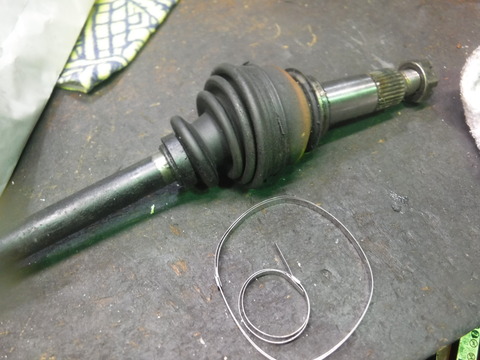

ドライブシャフトブーツが針金で縛ってあったので・・


DSCF1392


DSCF1393

バンドに交換します




リヤのラバコン交換・・・

DSCF1386

ショックアブソーバーを外してサスをフリーにします

DSCF1387

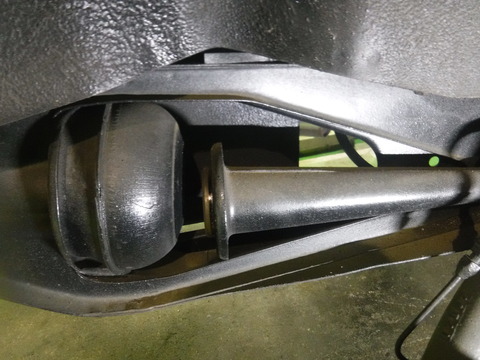

リヤのラバコンもけっこう潰れてましたねぇ・・

反対側の左はガソリンタンクを外してから交換です。

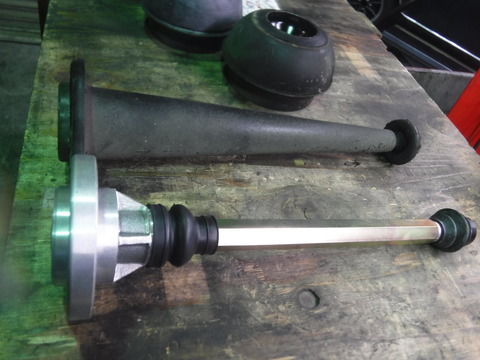

DSCF1385

車高調整できないストラットコーンは純正のまま。。

下が、ロードアジャスターで車高調整できるようになります


DSCF1381

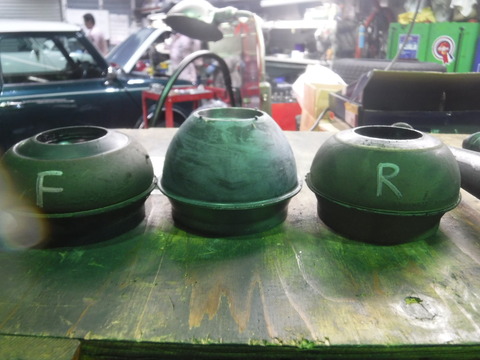

新品のラバコンに比べると潰れ方がわかります。。。

ラバコンは確かに潰れるのは欠点ではありますが、

コイルよりしっとりした乗り味で

10年に一度交換してあげれば、MINIのサスペンションとしていい仕事してくれます。。


P1130024




足回りを組み終わったところでエンジンルームの補機取付を再開します

DSCF1397

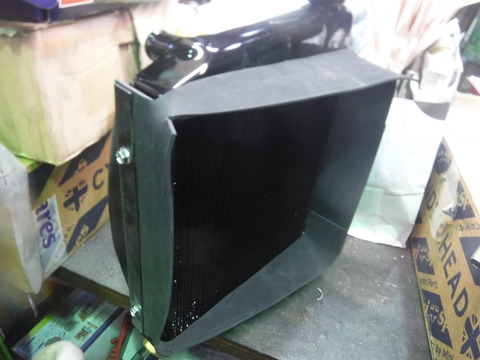

コア増しラジエターにストーンガードを取り付けておきます。

このゴムの囲いが無いと電動ファンが回ってもなかなか冷えない・・ってことになります。


DSCF1395

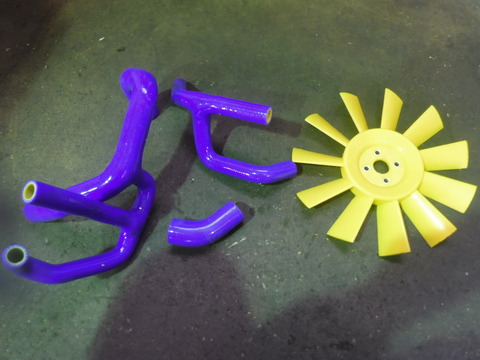

ラジエターホースはデルタさんの3層タイプのシリコンを採用。。

これは内側がゴムなのでパイプとの密着が良くてイチオシです。。


DSCF1396

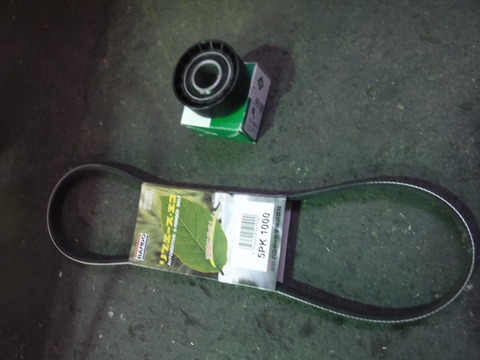

ベルトもテンショナープーリーも交換


DSCF1398

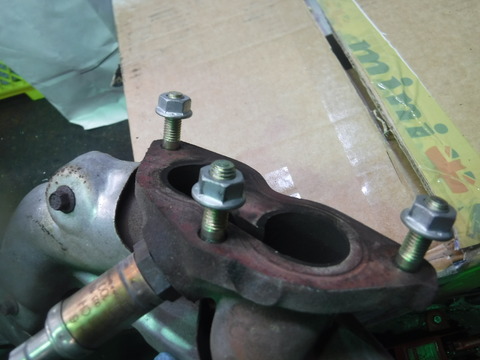

エキマニのスタッドボルトは再使用できずに立て直し。。。

DSCF1399

バキュームホースは消耗品なので全部交換します。


DSCF1400

タペットカバーパッキンとグロメットも交換します

エンジンはこれでほぼ積込完了。。。




DSCF1401

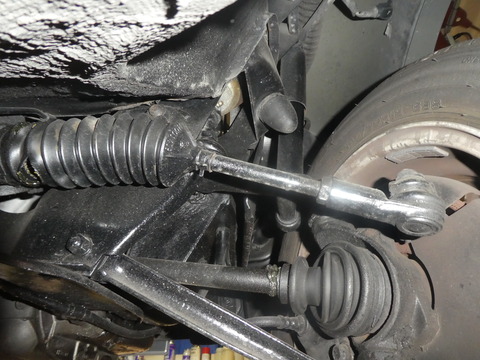

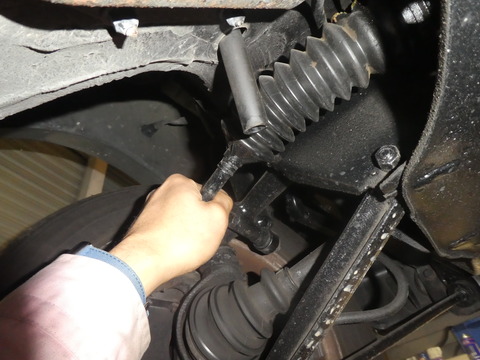

ラックブーツは切れてたので交換。。

DSCF1402

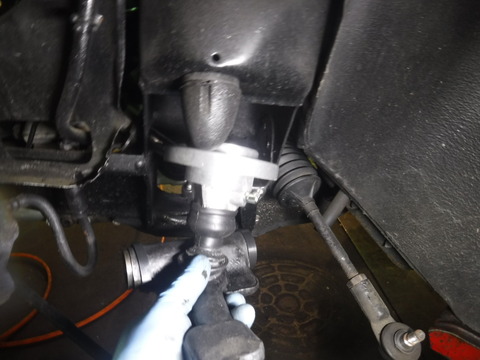

ステアリングラック内のナイロンベアリングにガタがあったので

ラックブーツ交換と同時に交換します

DSCF1403

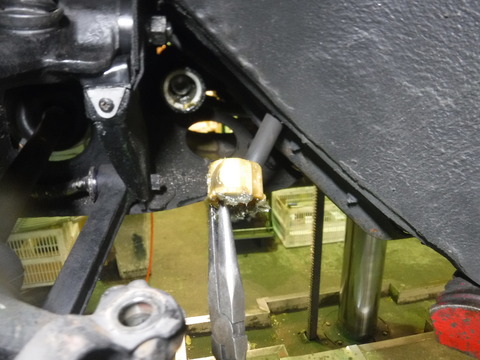

すり減ったナイロンベアリングを取り出し・・

DSCF1404

新しいものと交換。

DSCF1405

ECUのガードラバーも切れてたので交換してから取り付けます

DSCF1406

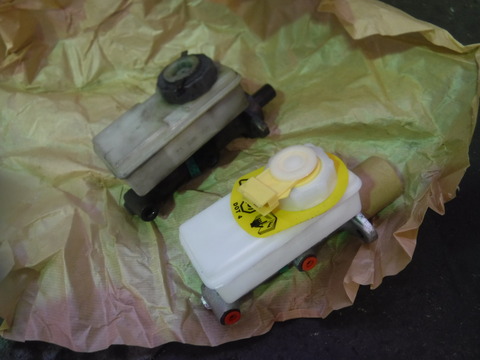

漏れてたブレーキマスターを交換します。

リヤのホイールシリンダーのカップはこの後の車検で交換します


DSCF1407

ノーマルのオイルフィルターも今までお疲れさまでした。。

DSCF1408

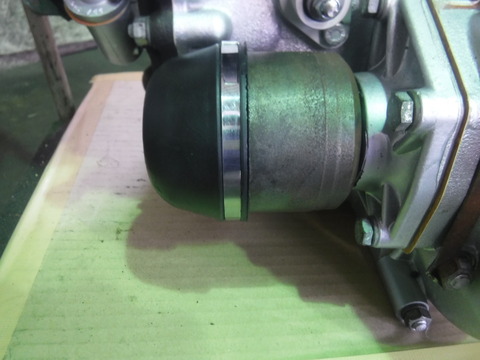

これからは 磁力型フィルターのPECSがオートマを守っていきます。

ドレンボルトに付く摩耗粉の量によってPECSの清掃時期を判断しますが

摩耗粉が普通の量だったら、最初は1万キロ、その後は2万キロ程度での清掃で良いと思います。

★ あくまでも距離は目安ですので、ドレンボルトの摩耗粉の状態を最優先で判断願います。



DSCF1410

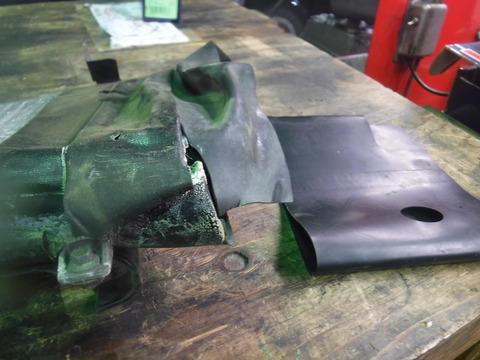

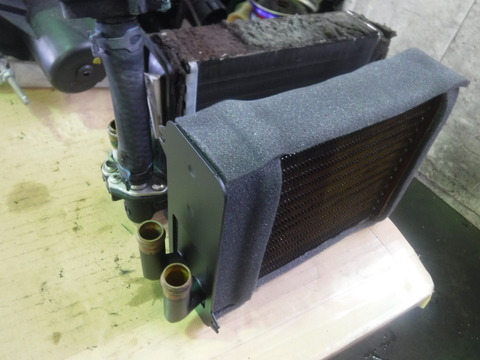

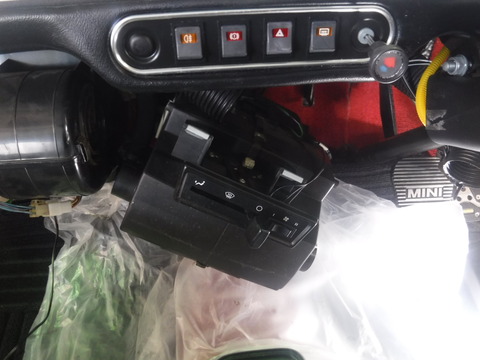

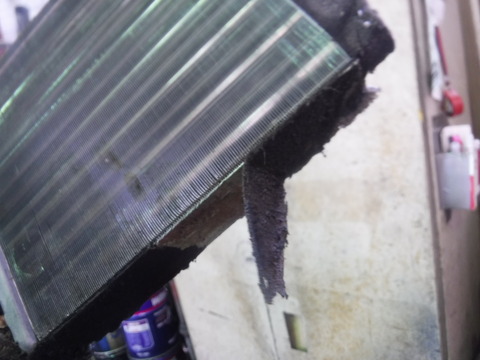

入庫チェックで滴になって漏れてたヒーターコアの交換です。

ヒーターユニットを外して落とします。

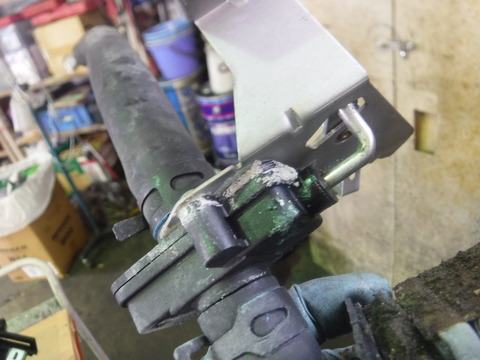

DSCF1412

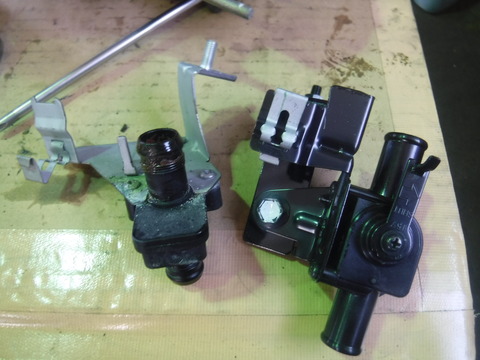

後期型はヒーターコアの横にヒーターバルブがありますが

ここからも漏れてますね。。


DSCF1413


DSCF1414

ヒーターコアの 新旧交代の儀。。

DSCF1415

ヒーターバルブも国産車用の代替品に交換です


DSCF1420

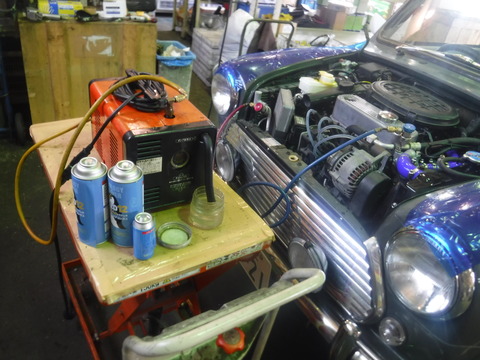

積込みの仕上げはクーラーガスチャージ。

ガスはは分子が大きくて漏れにくく良く冷えると評判のCOLD12 for134 です。

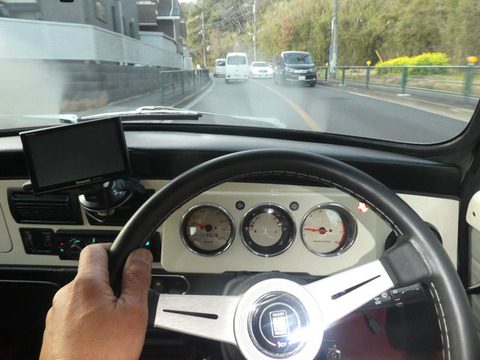

さっそく試運転。。。

P1130172

いつもの安心オートマ同様にスムーズなシフトです。。

P1130170

変速、キックダウンなどのテストも優秀。。。気持ちい走りです。

P1130173

足回りもリニュールしたので乗り心地もバッチリ。。。

この後、車検に入ります


5月20日追記

BlogPaint

車検ラインから戻ってきました。

リヤブレーキのシリンダーは交換されてます。。


5月21日追記

今日はボディコーティングです。。

外は雨なのでシャッター閉めてピット内で行います

P1150238

BlogPaint


P1150295

仕上がりました。。。

色褪せは復活しませんが艶は出ました。。。。



ヽ(*´ω`*)  5/ 24 石川の追記です。 (*´ω`*)ノ


CIMG7536

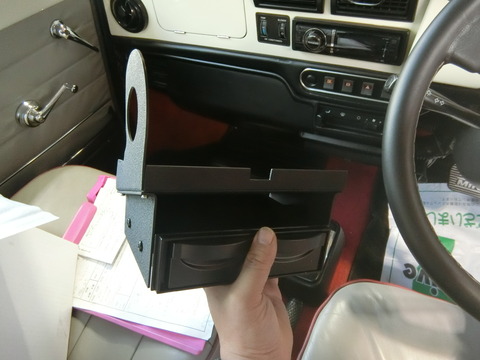

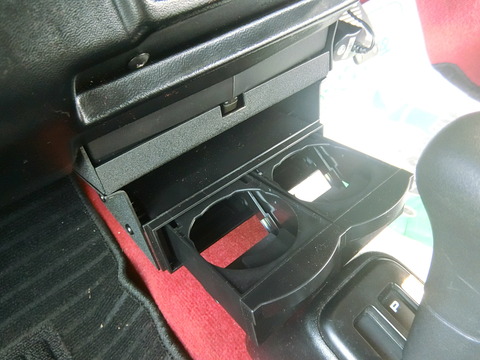

デルタさんの素敵ドリンクホルダー取付します♪


CIMG7537


完了(笑)
これは簡単に付いて良いですね~♪


CIMG7538

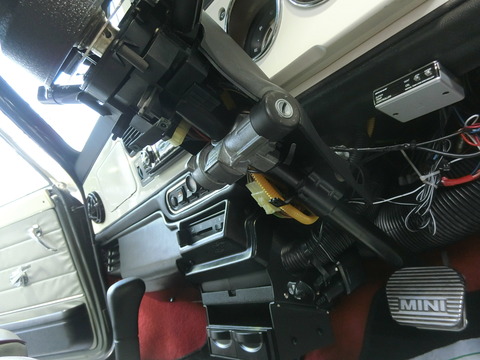

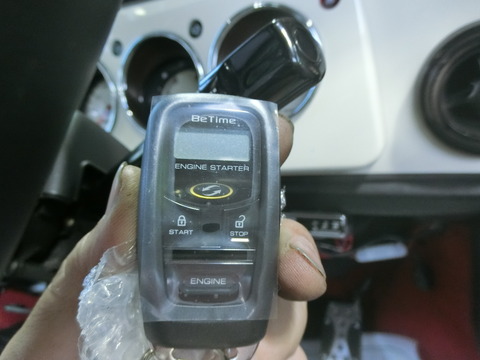

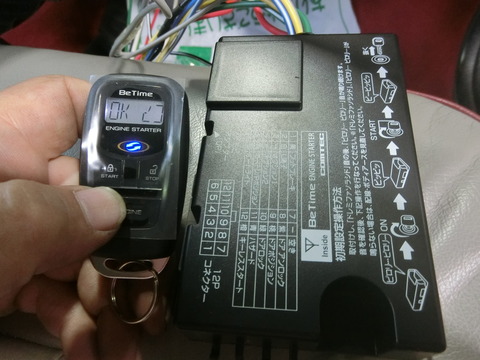

リモコンエンジンスターターも取付します(`・ω・´)ゞ


CIMG7539


オートマには必須にしたいくらい切っても切れない関係ですね~


CIMG7540


配線ok♪


CIMG7542

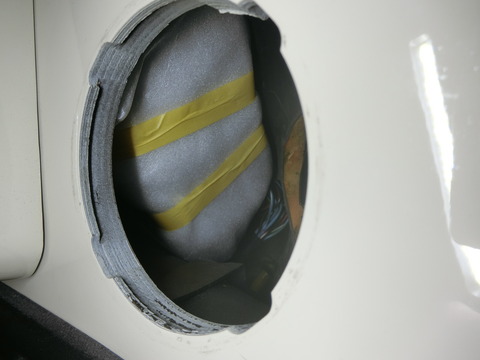

本体はメーター脇に緩衝材巻いて入れておきました。


CIMG7543



本日の作業はコレまで♪

6月4日追記

いよいよ明後日 納車となりました。。。。

P1160746

P1160747

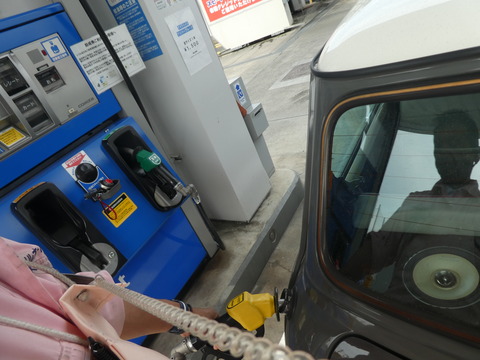

ガソリンが少ないので補給してから

P1160750

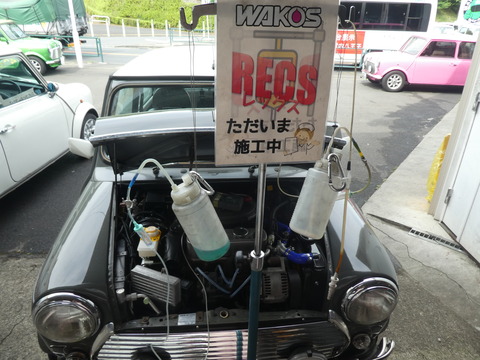

30分間アイドリングさせTながら RECSで燃焼室の洗浄します。



納車前の最後のECUチェックしておきます

P1160753

P1160755

P1160756

P1160757

P1160758

P1160759

P1160767

P1160768


BlogPaint

すべて基準値内でオッケー。。

P1160771

燃焼室内の柔らかくなったカーボンを吐き出しながらキャメルの周りを一周。。。

快調です。。


P1160801

交換部品の一部ですが積み込まなくて良いです・・・・・・よね。。





6月6日追記

BlogPaint

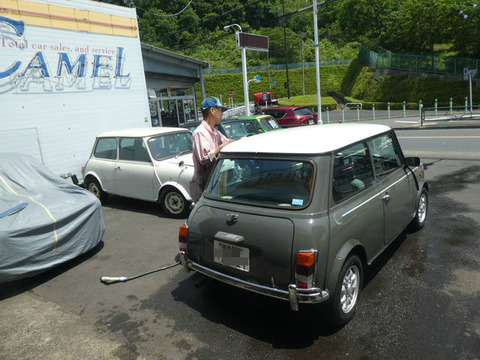

納車前の洗車はたつろうメカが心を込めて・・・・


P1160825

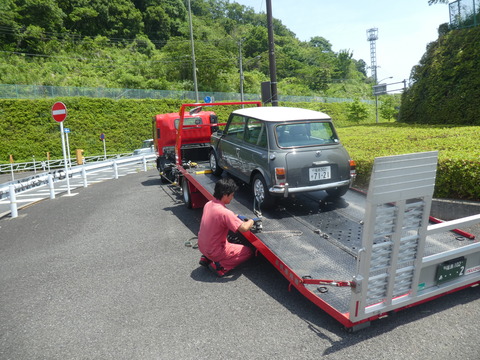

そして、福島県までのお届けは

キャメルまで届けてくれたレッカー屋さん。。 福島県から引き取りに来てくれました。

HMM様がご加入してる任意保険はロードサービスの特約で

『修理完成後のお届けレッカーサービス』 があります。


P1160827

さぁ、今から300㎞の旅ですね。。。

P1160831

HMM様宅に直行で納車していただけるそうです。。。

ありがとうございました。




~   ~  ~  ~  ~  ~

そして数時間後・・・・

HMM様からお電話いただきました。。

『受け取りました。。乗ってみましたが

全然 違うんで驚きました。。

1回めのオイル交換には自走して伺います♪』



次回は自走でご来店ですね。。。楽しみにお待ちします

ありがとうございました。
