曽根です。



2000年 40thクーパーリミテット 走行55000㎞

内外装ともきれいなMINIです。。

P1020541

お嬢さん用に1年ほど前にオートマをOHしてもらって購入されたそうですが

エンジン回転を上げないとギヤが繋がらない・・・・とのことでご入庫です。

P1010424

仰るようにDレンジに入れてもアイドリングでは繋がりません。

Dレンジで本来5.3㎏必要な油圧が4kg以下しか上がりません。

P1010446

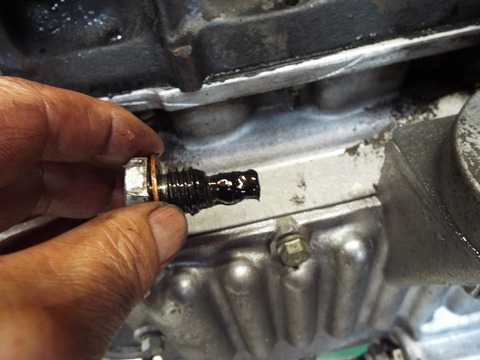

ドレンボルトには大量の鉄粉が付いていて

症状からの推測で オートマ内部機構のほとんどが再使用できないリビルトオートマの可能性もあります。

オーバーホールして数千キロしか走行してませんが、

はたして、オートマ内部はどんなになっているのか・・・・・





~  ~  ~  ~  ~  ~  ~  ~




では 九州岩崎自動車さんから分解から安心オートマへの作業レポートです。


DSCF1140

オイルパンの底に溜まってるオイルを絞ってから

DSCF1129

診察台に載せられ、点検開始。。


DSCF1139

ドレンボルト点検

すみません・・・キャメルで点検した時、大量についた鉄粉を拭き取っちゃったかもしれません。。

それにしても、通常のドレンよりもはるかに多いです。


DSCF1141

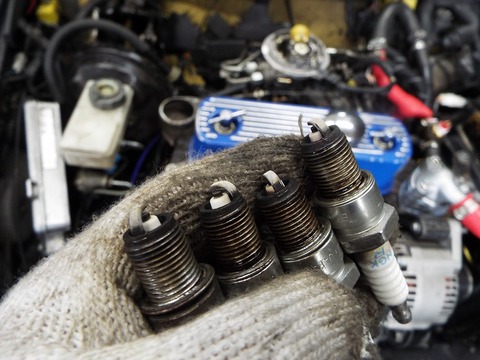

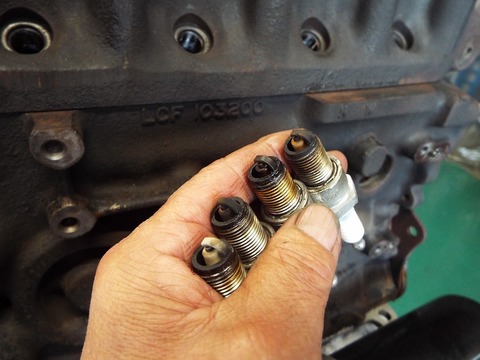

プラグの状態からは燃焼にバラつきがあったと推測されます。



DSCF1144

黒いシールパッキンが使われています・・・

DSCF1146

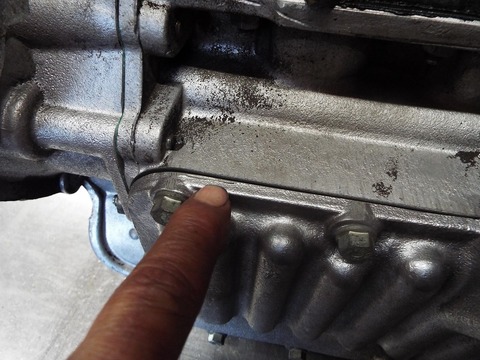

お聞きしてたようにオートマは分解された形跡があります。


DSCF1148

ブローバイセパレーターに詰まりがあります。

ブローバイが多いのは吹け抜けガスが多いことも原因のひとつです。

今後のメンテナンスの参考にしてください


DSCF1151

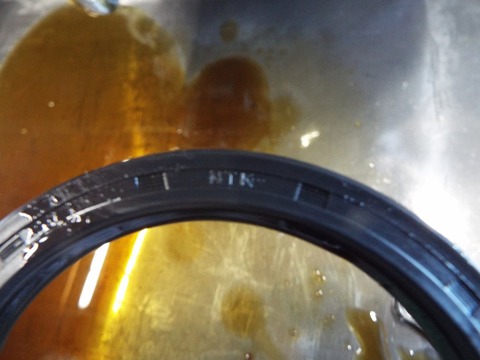

オートマ修理の際に、コンバーターシールも交換されていました。

現在は、このシールとは違うメーカーのものを使用します・・

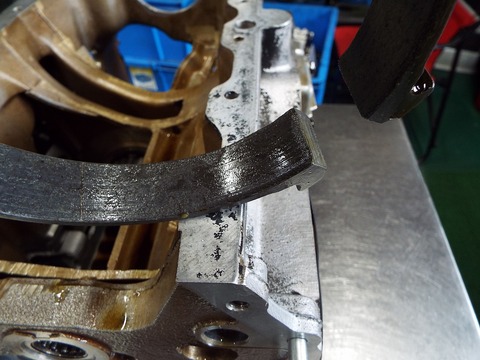

フロントパネルを開けてブレーキバンドの消耗具合の点検です。。。

DSCF1155

リバースバンド

レバーの動きは大きくブレーキバンドの摩擦材は消耗してるのがわかります

安心オートマの組付けの際は5㎜程度の動きに調整されるところです

DSCF1156

3速も消耗してますね。

DSCF1157

2速も同様に消耗しています。



DSCF1158

樹脂製のオイルポンプパッキンが使用されてました。。。

キャメルの入庫チェックで心配していたリビルトオートマで使用されてるものと同じ・・・


DSCF1159

ポンプのクリアランスは、安心オートマの使用できる基準から大きく広がってます。

オートマのオイルポンプは新品供給がないので、安心オートマには独自のリプロダクト品を使用します。


DSCF1162

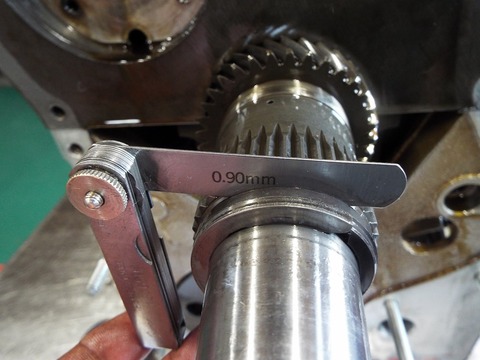

プライマリースラストは規定から大きく広がっていて

DSCF1176

クランクシャフトの再使用はできません。。。


DSCF1163

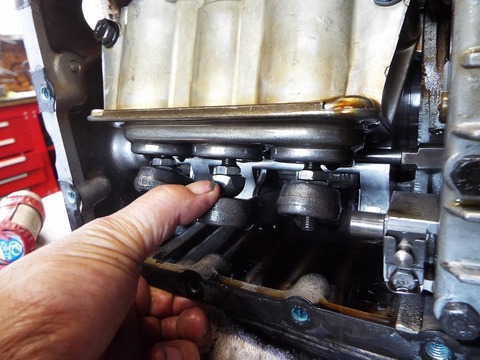

バルブクリアランスは本来 0.30~0.35㎜が基準ですが

DSCF1164

大きく広がってました。

エンジンかけてませんがガチャガチャとタペット音が聞こえてくるようです(笑)



DSCF1179

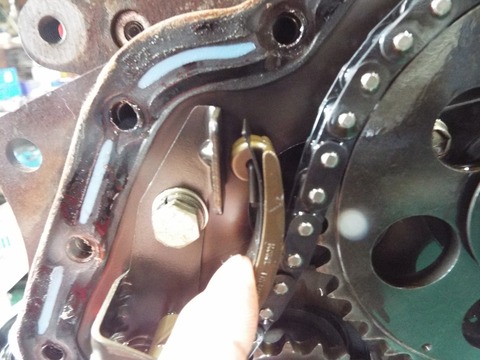

テンショナーパッドがチェーンを抑えていませんでした。。。??


DSCF1183

ここでエンジンをオートマを切り離してオートマ内部の点検になります。




あぁ~

DSCF1185

キャメルの入庫チェックで心配していたリビルトオートマでした。。。

過去にも、同様な事例が多数ありますが、過去のひとつの事例にリンクしておきますので

参考にしてください。  ほとんど同じ状態で壊れています・・・・・


DSCF1207


DSCF1208


DSCF1189

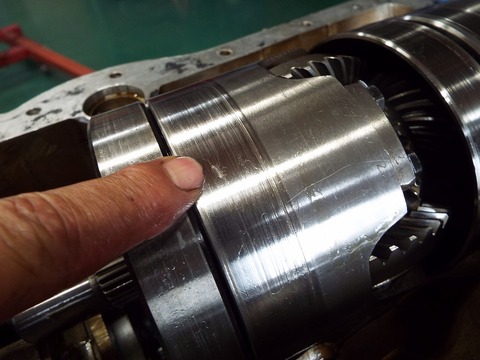

ブレーキバンドの材質によるものと思われますが

ドラムは必ず削れて陥没してしまっています。

DSCF1190

リバースのブレーキバンドが掛かるギヤドラムも傷が入っていて

すべてが再使用不可です。。

DSCF1191

フォワードの油圧ラインに仕込んであるCリングが1本ありません。滑落してるようです

BlogPaint

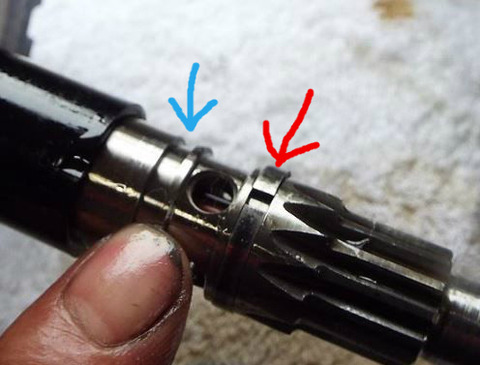

赤い矢印の方が純正のCリング

青い矢印の方は このリビルトオートマ独自の材質で製作されてるようですが

このように削れて細くなってしまうケースが多く見受けられます

DSCF1193

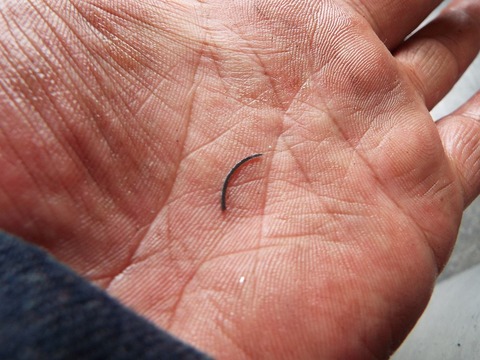

このCリングが削れた破片がコレです・・・

純正のCリングが滑落したことは皆無かと思われますので

せっかく改善しようとされたことでしょうが残念ながら無駄だったようです。

このCリングの破損でフォワードクラッチへの油圧が漏れていたと考えられます


DSCF1192

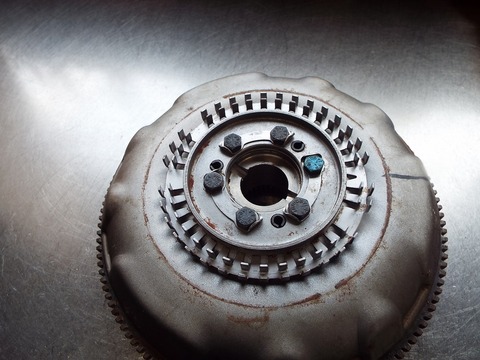

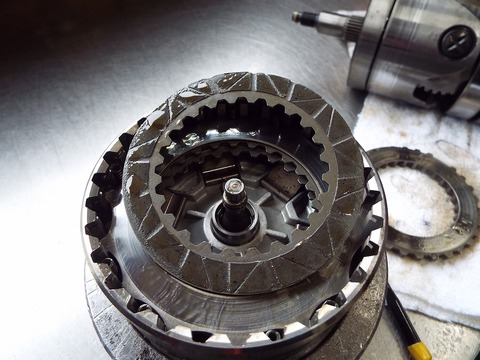

このリビルトオートマの独自のクラッチ板

こちらはフォワードクラッチ

DSCF1194

トップ&リバースクラッチも同様。




DSCF1206

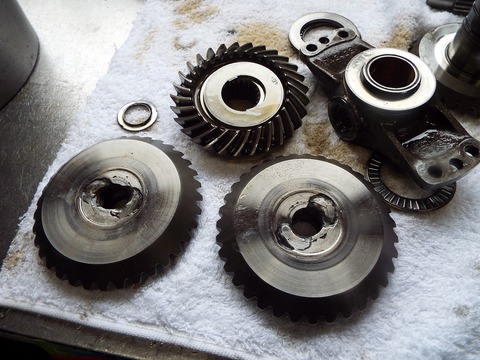

このリビルトオートマはベベルギヤを溶接してあります

溶接によって変形してクラックが入り剥離してしまう・・・というケースを多数見てきました

2組あるベベルギヤは片方が剥がれても普通に動いてしまうので

走行中にその症状を確認することはできません。

2つのベベルギヤが破損した瞬間に、前にも後ろにも動かなくなります。

事例1    事例2




DSCF1212

デフケースしたのストレーナーボトムには・・・

DSCF1215

剥がれた摩擦材のカスが溜まっていました。

大量のカスがストレーナーメッシュを塞ぐとオイルが吸えなくなり

油圧不足を起こすという悪循環になります

以上、オートマの分解報告ですが、このほかにもバルブボディにも独自の加工がされてるために

再使用できずに、別のドナーミッションのものを使用することになります。




では、次はエンジンブロック側です。。。

DSCF1217

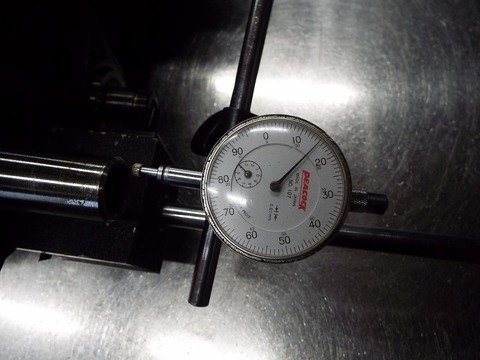

クランクスラスト測定

DSCF1218

拡大していました

DSCF1219

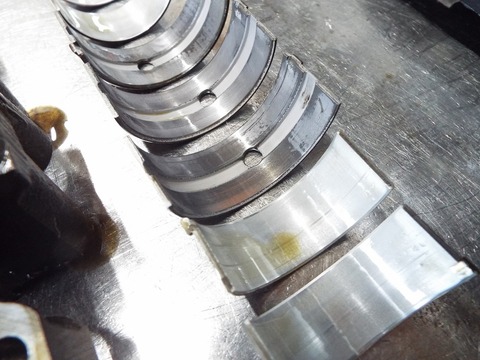

クランクメタルとコンロッドメタルを外しました




DSCF1227

DSCF1221

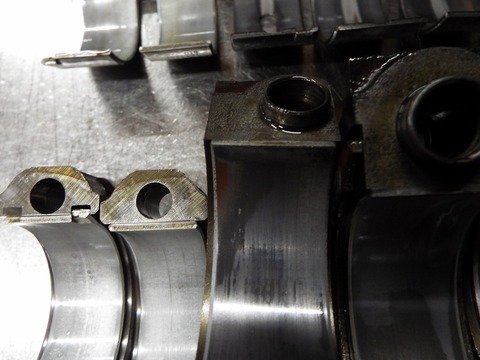

キャップ側・・・

DSCF1223

ブロック側 ともに一部にブロンズが顔を出していてすり減ってました。。

この親子メタルのクリアランスが広がるとオイルが漏れて油圧低下の原因になります。

MINIはエンジンとミッションを同じエンジンオイルが循環しているので

エンジン側に油圧漏れがあってもオートマへの油圧も同時に下がるという

一心同体の運命共同体なのです。


DSCF1224

今回は、大量の鉄粉が循環していたことからカムメタルの交換もメニューに入っています。

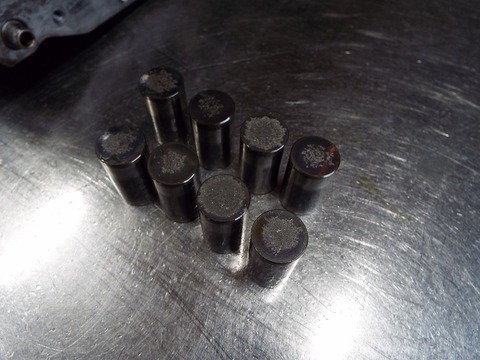

カムを抜くのでバルブリフターも取り出しましたが、ほとんどのリフターの頭は

虫食い状態の傷が入っていたのでドゥトレーディングさんのリフターに交換します。


DSCF1225

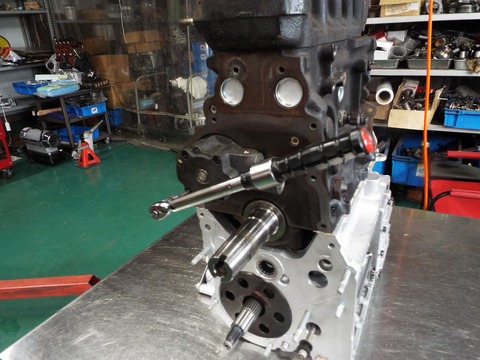

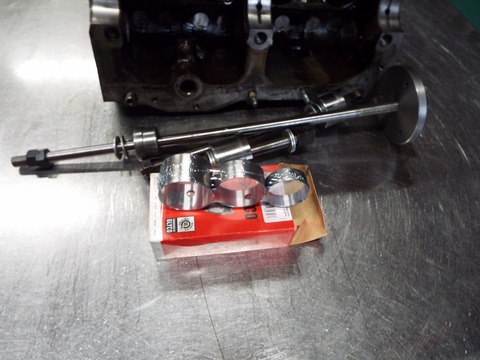

SSTによりヘッドを分解することなくカムメタルの交換できます







DSCF1233

親子メタル交換します。

DSCF5349

キャメルオートの安心オートマで使用するメタルは

現在入手できる最高品質のACLを使用しています。

DSCF1240

キチっとトルクで締めて組付けていきます


DSCF1242

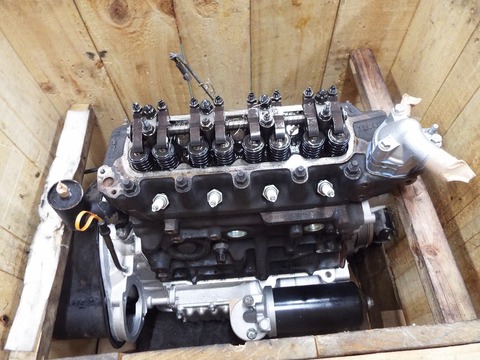

ドナーミッションをベースに安心オートマが出来上がりました

DSCF1259

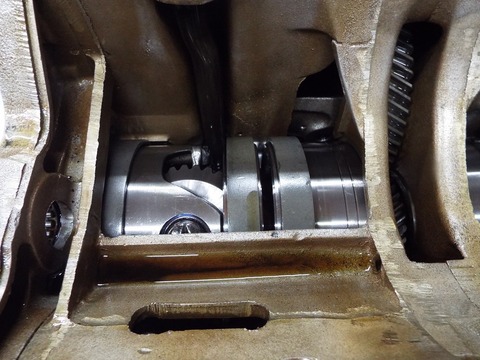

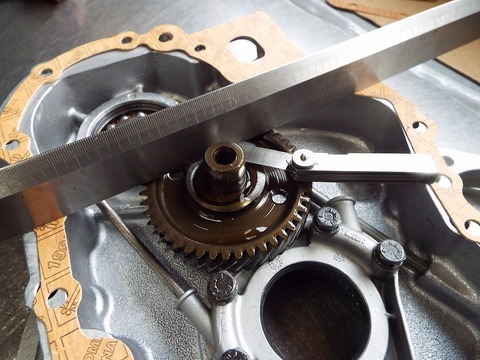

チェーンテンショナー交換。

もちろんちゃんとチェーンを抑え付けるように組付けます

DSCF1271

ガスケットが原因で油圧が漏れることは絶対に避けなければならないので

SVオリジナルの銅製ガスケットを使用するのもキャメルの安心オートマの拘り。。


DSCF1272

オイルポンプは独自にリプロダクトされた安心オートマ専用品を取付けます

DSCF1273

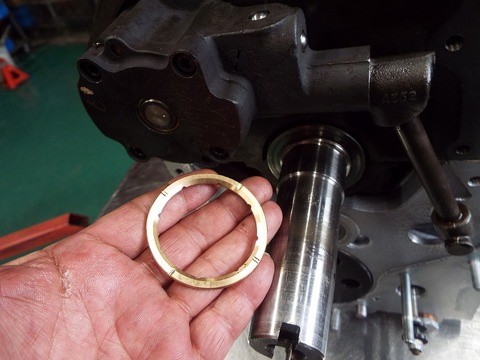

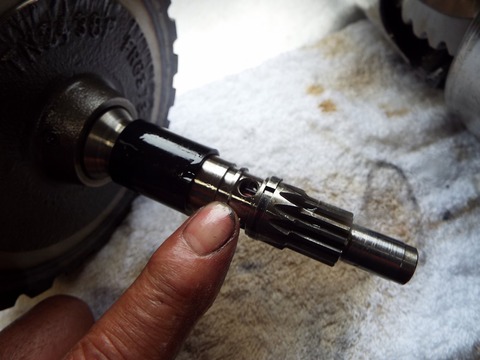

プライマリースラストはワンオフで作成したものを使用して・・・

DSCF1274

キチっと追い込みました。。

DSCF1118

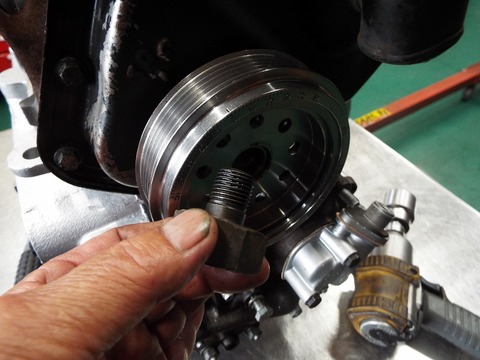

2500回転以上での振動を効率的に打ち消してくれると

好評のハーモニックバランサーもチョイスされてます。

DSCF1276

ハーモニックバランサーはエンジン組付け時の取付けなら工賃が掛からないので

安心オートマと同時に取り付けるケースが多いですね

DSCF1277

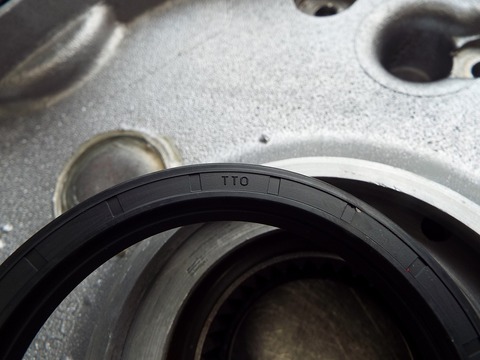

現在流通しているコンバーターシールはTTO製。


DSCF1279

カバーと干渉しないように組付けます


DSCF1289

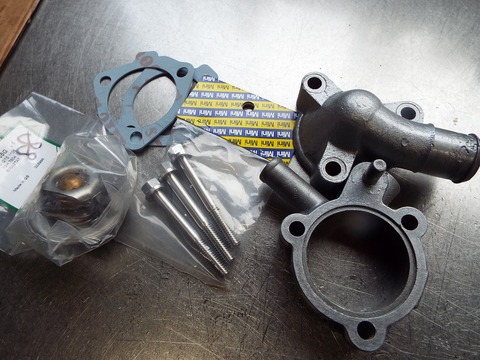

サーモスタットも交換します。

インジェクション車は88℃のものを選ばなくてはいけません。


DSCF1293

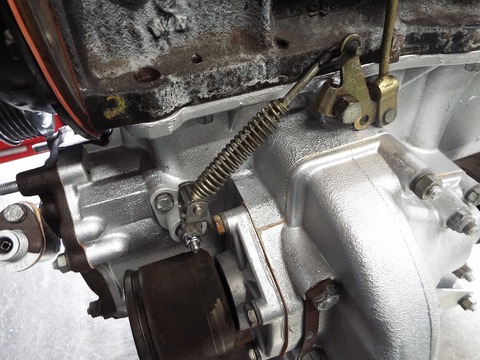

キックダウンレバーは三和さんの対策品を使用しますが

ここからのオイル漏れはなかなか根治しないのが実情です。。。

まだ今後の改善が望まれるパーツのひとつです。

DSCF1295

DSCF1297

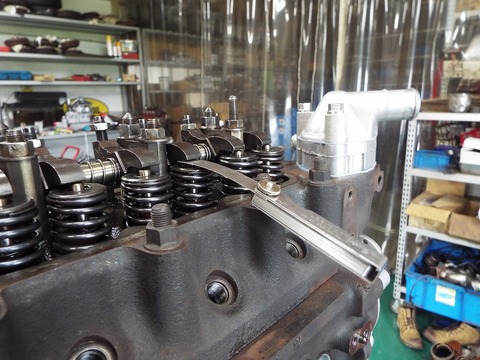

バルブクリアランスは0.30㎜で調整しました

DSCF1299

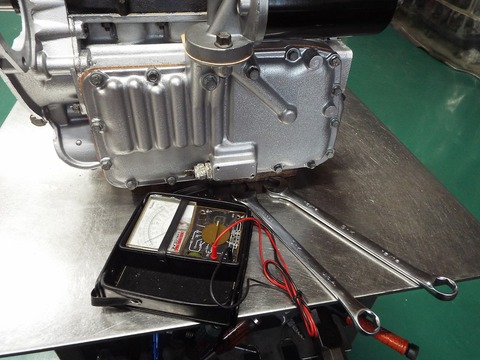

ニュートラルスイッチ(インヒビター) の導通確認OK



DSCF1310

今回はトルクコンバーターも新品に交換します。



まったーマン1ss

鉄粉が大量に循環していた場合はコンバーター内部の小部屋にも

大量に堆積していて、そのコンバーターを再使用すると

安心オートマになってからも大量の鉄粉を排出し続けることになります。

過去ブログ『安心オートマにしたのにどこから鉄粉がでてくるの?』 をご覧ください


★キャメルのオイルフィルターPECSを取り付ければ約1万キロ走行後には

すべての鉄粉を取り除くことが可能ですが、頻繁にPECSの清掃をする必要があります。





DSCF1303

このようにコンバーター交換に備えて準備しておりますが

すでに新品の生産は終了しているので 将来的にはコンバーターの再製も必要になると思います。



DSCF1314

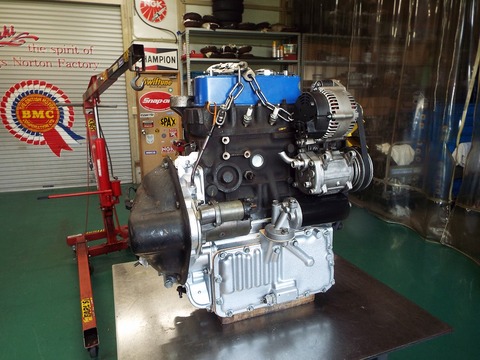

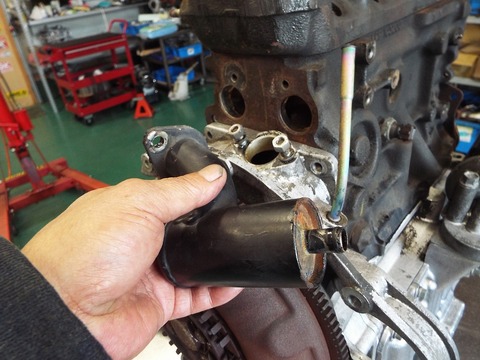

補機類を取り付けて実車でのテスト準備完了。。。

DSCF1316

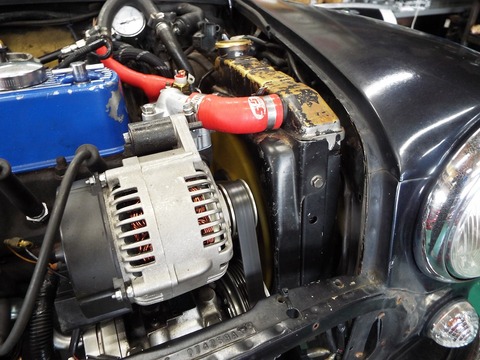

テスト車両に積み込みエンジン始動。。

オートマに掛かる油圧を確認してから工場を出て

約30kmに及ぶテスト走行を実施します。

DSCF1326

エンジンの状態チェック

オートマはギヤの入り、タイムラグ、変速 キックダウン・・・の動きをすべてチェックします

ここで異常を感じれば、もう一度分解点検する覚悟でのテストです。

この実車による走行テストを行うことが 安心オートマの信頼につながっていると自覚しています。

走行テストはOKでした

DSCF1329

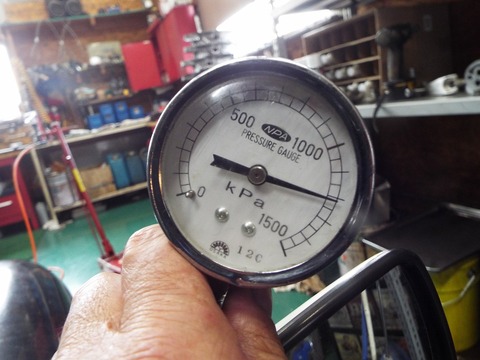

工場に戻り 温間でのオートマ油圧チェックです。

前進油圧 約7㎏ OKです。


DSCF1333

リバース油圧  約12㎏   良好ですね。






ミニモニでのMAP測定によるオートマの抵抗をチェック

DSCF1336

ニュートラルでMAP31Kpa   正常です


DSCF1337

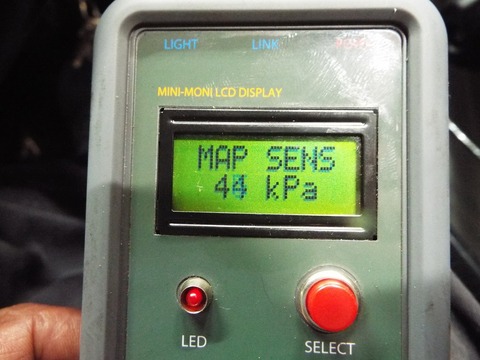

Dレンジに入れて前進側にギヤが入ってる状態で44kpa 正常です。

新品コンバーターなのでベアリングも軽くスムーズに回ってるようですね。

DSCF1343

燃焼も悪くありませんね

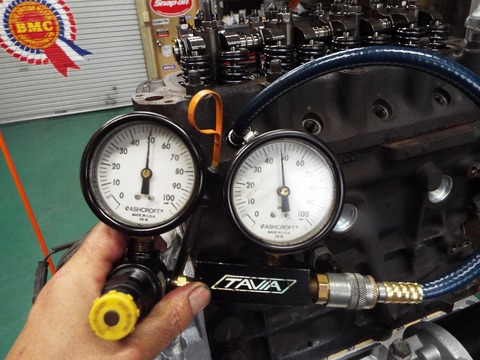

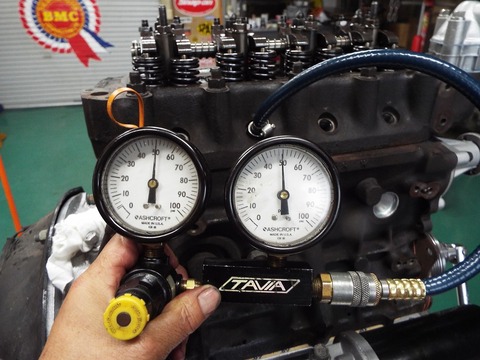

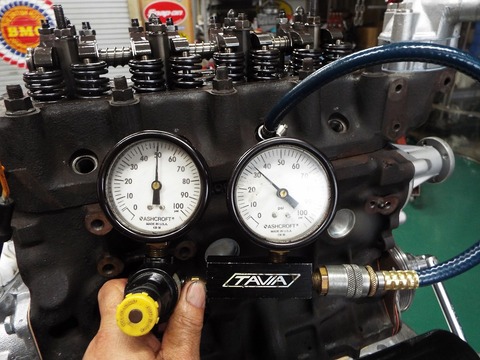

最後に燃焼室のリークダウンテスト

DSCF1352

1番OK

DSCF1353

3番OK

DSCF1354

4番OK


DSCF1355

2番・・・ 吸気バルブから若干漏れあり

DSCF1357

吸気バルブを軽く叩いてバルブを密着させようとしましたが

DSCF1358

僅かですが漏れがありますね。

この程度では実走行に問題が出るほどではありませんが、

将来的にはヘッドのOHでバルブ密着改善すればさらに快調になると思います

DSCF1363

30㎞の実走行後のドレンボルト   OKですね。

DSCF1367

安心オートマ完成です。。


乾杯1

今回もいいオートマができました。

今までのオートマとの違いを確認されてください。

暖機運転は必ず心がけてくださいね。
