曽根です。

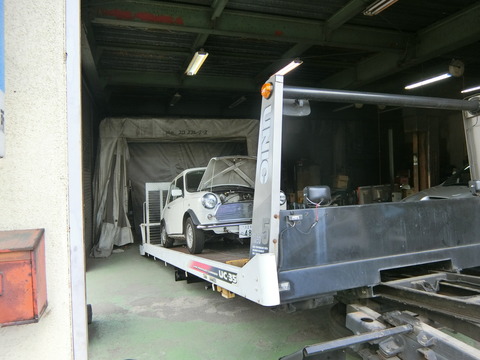

KNK様から前進が空回りして進まなくなってしまった・・・・・とのことで

レッカーでご入庫いただきました

P1100576

別の修理で一般の修理工場に入ってましたが

オートマ本体の修理になりそう・・・・ということでご依頼いただきました。



ワンポイント ★

故障して任意保険の無料レッカーで入れた工場が『修理できない・・』 場合は、

2次レッカーとして、再度別の修理工場に無料で運んでもらうことができます。。。



CIMG7088

エンジン掛けても前進しないので、ここから押していきます


P1100602

レッカーに一緒に乗って来れなかったので

別のクルマでKNK様 到着。。。。

初キャメルですね。。よろしくお願いします

P1100601

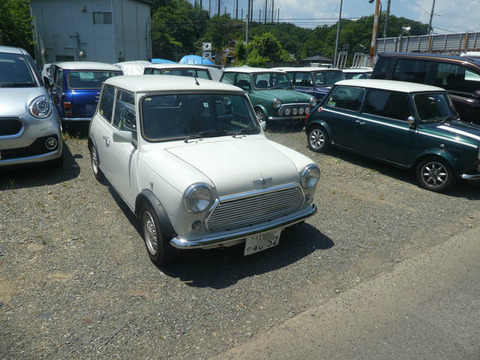

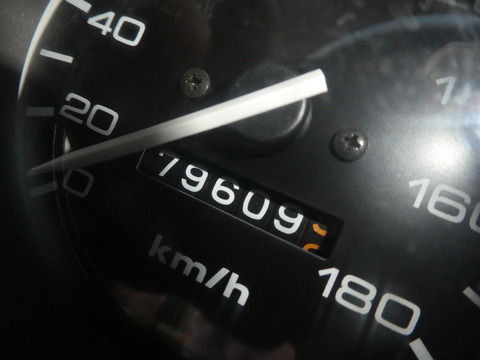

平成10年式 1.3iメイフェア79600km

KNK様は3年前からお乗りになってるそうです。

P1100599

エンジンは掛かりますが、アクセルに反応しない・・と思ったら

P1100617

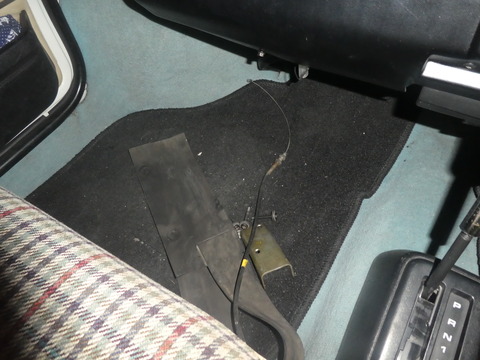

アクセルワイヤーごと外されてました。。

アイドリングが高止まりしてたので、全部外しちゃったようですね。。。

アイドリング状態でギヤを入れましたが、前進は確かに空回りのようで動きませんが

油圧は掛かってような素振りをみせます。。

リバースはコンと入ってアイドリングでも後退できました。。。

後ほどアクセルワイヤーを取り付けてからストールテストなどを行うことにします。


P1100607

まずは安心オートマどーなのかを おとーと君で体感していただきます。

P1100608

3年前はこのくらいスムーズだったのかなぁ・・・・

最近、動かなくなる前は DもRもガツンと大きなショックとともに入るようになっちゃたけど・・


では、後日オートマの油圧測定や ドレンボルトの鉄粉などを点検してから

お見積させていただきます。。。


と、ここまでは 4月13日のことです。。。






4月15日追記

P1100647

なかなか手が付かなくてすみませんでした。。。

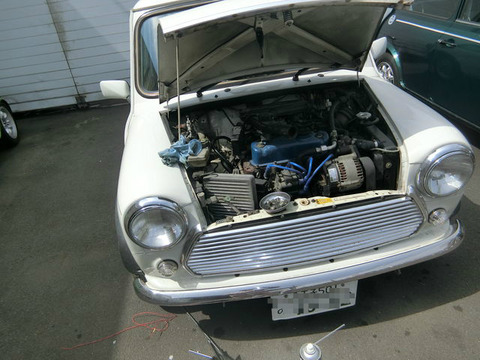

まずはアクセルワイヤーを取り付けてみます。

CIMG7103

ブレーキブースターも外します。。

CIMG7102

アイドリングの高止まりだけなら、スロットルボディ側でワイヤを外せば済むことだから

他に何かが起こってたのかも・・・・


BlogPaint

アクセルワイヤー取り付け完了。。。

今のところアイドリングは安定してます。

P1100830

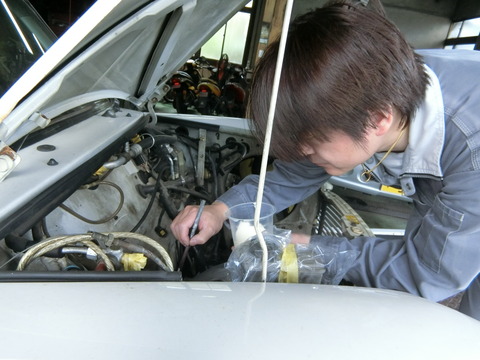

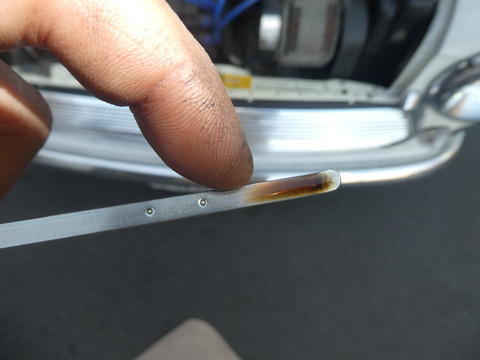

エンジンを止めて少し落ち着いたところで、オイルレベルゲージを抜きます。

アッパーレベルから1リットルほど少ないですね。

オイルが少なすぎても前進しなくなることはありますが

この程度なら走行は可能なはず。。

P1100833

P1100835

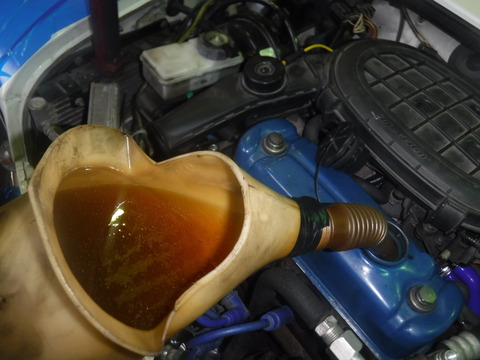

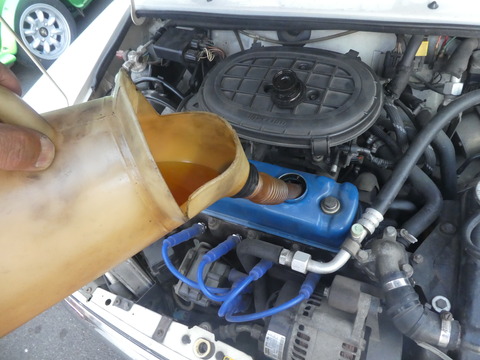

とりあえず1リットル補充して規定量になったところで


P1100836

テスト開始。。。・

リバースのストールテストは1700回転で留まってるのでOKですが

クラッチが繋がる瞬間にガツン、ガタガタという振動を伴います。

トップ&リバースクラッチの動きが良く無さそう。。

P1100837

Dに入れても入庫時と同じくまったく動かず空回り状態。。

前進はしませんがDに入れて1秒後くらいに

油圧が掛かったような素振りはあります。。


BlogPaint

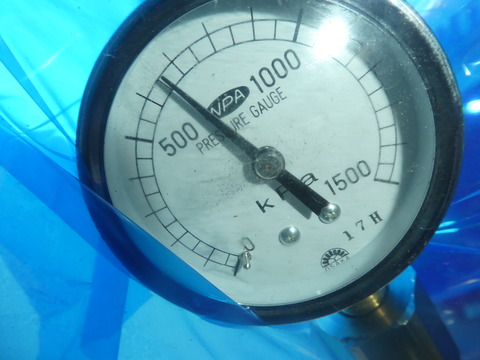

オートマに掛かる油圧チェックします

P1100840

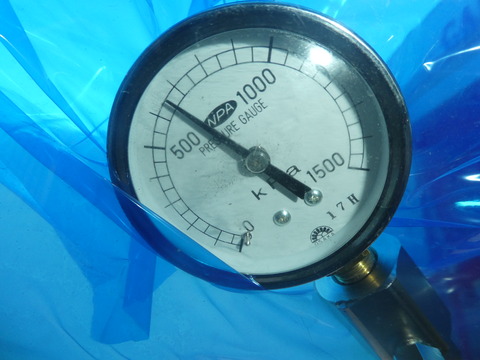

フィルターヘッドに油圧計を繋ぎます

P1100841

ギヤの入ってない状態 Pでは

P1100842

6.5kg

P1100843

Dに入れると・・

P1100844

一旦針は下がって再び6.5㎏まで上がりました。

油圧が掛かってる素振りだけではありませんでした、ちゃんと油圧かかってますね。

P1100846

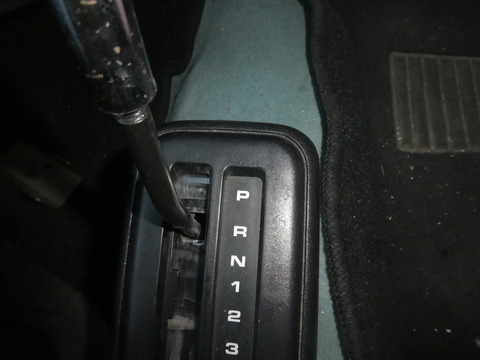

Nから1に入れても同じ。

P1100847

6.5KGありますが、まったく進みません。。。

P1100848

リバースは

P1100849

ガツンとショックとともに入って11.5㎏まで上がります。。

前進、リバースともに油圧は掛かってることはわかりました。




残圧は2秒くらいでした。







P1110085

リフトアップする前にミニモニでECUチェックしておきます。

P1110087

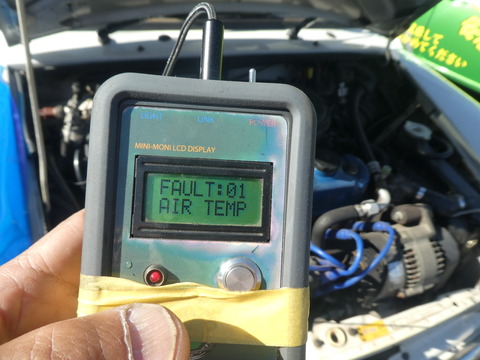

吸気温 フォルト

P1110088

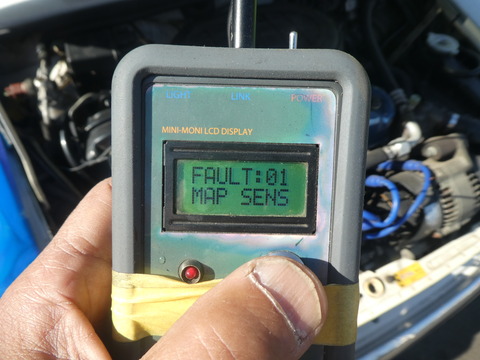

バキュームのMAP  フォルト

P1110089

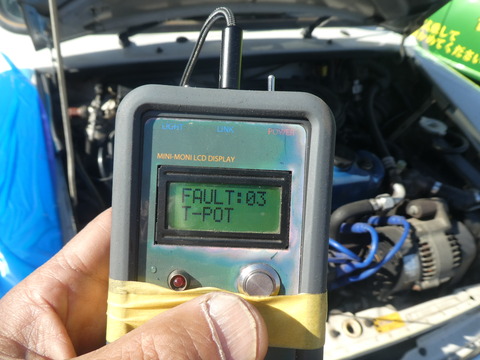

スロポジセンサー  フォルト

P1110090

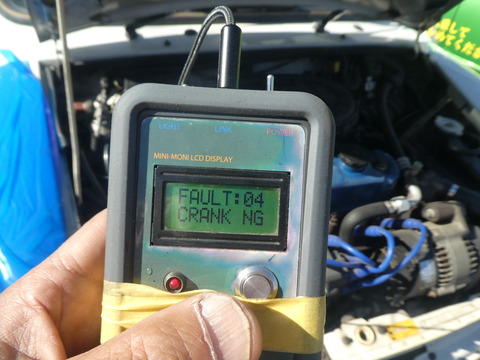

クランク角センサー フォルト

P1110092

一旦フォルトを消して再発チェックします

P1110093

リセットしました。


P1110091

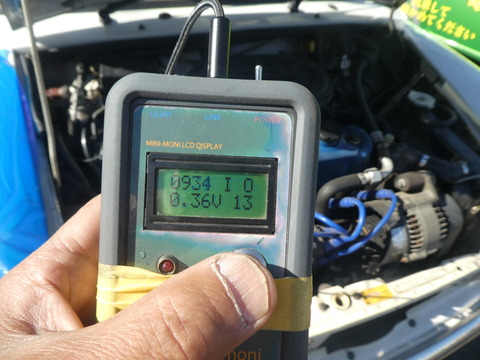

マルチ画面

934rpm  アイドル認識OK  燃調はオープンループでフィードバックしてません。

スロポジOK  ステップ値13はcひょっと低いです。


P1110094

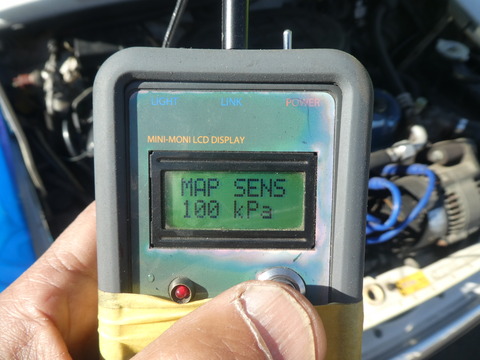

あぁ、MAP100kpa  は バキュームパイプが大気圧ですね。。

ホースが外れてるのでしょう

この年式は、バキュームホースが外れるとフェールセイフで仮の制御をおこなうので

とりあえずは走ることができます。。

P1110095

MAPセンサーのフォルトは再発ですね。。。

ECUの機能は正常なことがわかりました。

P1110096

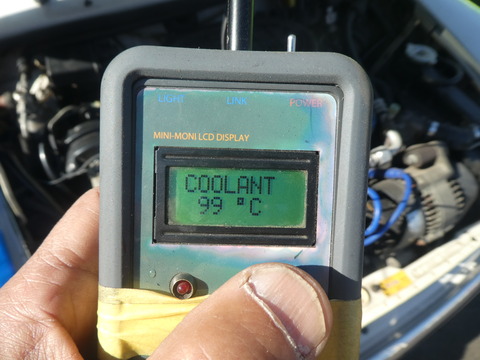

水温99℃   まだ電動ファンは回ってません。。

安心オートマにするのにエンジン脱着するので、ラジエターやホースなどの

水廻りは一新するチャンスです。。。

ラジエターは電動ファンスイッチ付きのコア増しがお奨め。。


P1110097

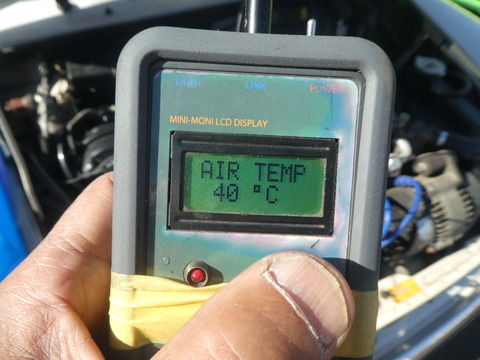

吸気温 OK

P1110098

電圧OK

P1110099

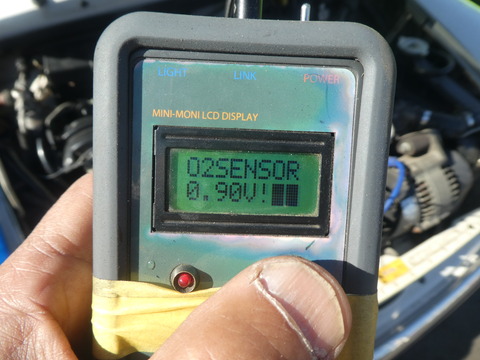

MAPセンサーの情報で燃料を濃くしてるので

O2センサーは振り切ってます。。。。。

P1110100

燃調補正できずにオープンループ

バキュームホースを交換すれば解決するはずです。


P1110106

あれ? ブレーキランプが点きっぱなしです。。

P1110103

ブレーキペダルについてるブレーキスイッチの取付が良くないみたい。。。

このスイッチは対策品が出てるので交換しましょう。。。

BlogPaint

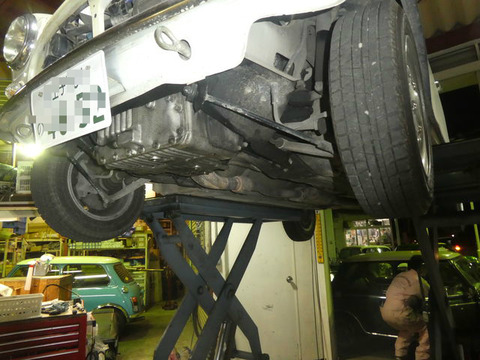

では、リフトアップして オイルのドレンチェックと下廻り点検します。


P1110012

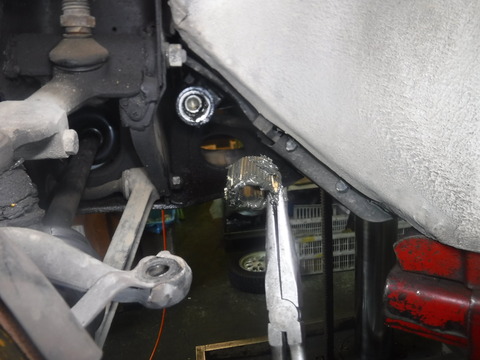

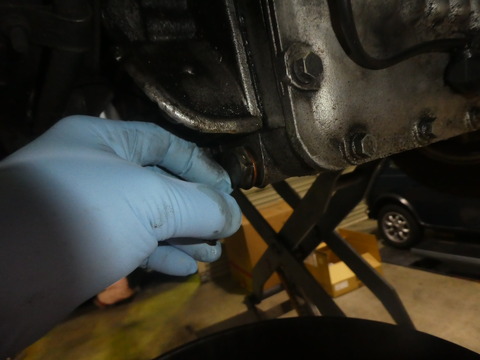

別のドレンボルトと素早く入れ替える、ドレンすり替えの技・・・

P1110015

前回のオイル交換までは ほとんどドレンに鉄粉が付いてなかったとのことですが・・・

残念ながら、ギヤドラムを削ってしまってるようです。。。。

ブレーキバンドの摩擦材は剥がれてることでしょう。。。

ただ、ブレーキバンドだけの問題なら2,3速だけの問題で済むはずですが

今回は1速も動かないことから、フォワードクラッチ側にも異常が予想されます。

鉄粉を排出している期間が短いとすればコンバーター内の小部屋に堆積する鉄粉量も

まだそれほど多くないでしょうから、コンバーター交換なしで磁力フィルター『PECS』の鉄粉透析でも対応できそうです。


BlogPaint

下廻り点検

P1110018

ラバコンはペッチャンコ。。。

ハイローはミニスポーツ製でした。

できれば、ニューラバコンで足回りリニューアルしたいですねぇ・・・

P1110019

ドライブシャフトブーツのヒビはやや深め。。

P1110023

ナイロンベアリングのガタは大きいので交換しましょう


BlogPaint

ミッション番号とデフケース番号が違います。。

過去にオートマの修理をされてるようです。



P1110031

左のデフサイドシールからオイル漏れ

P1110034

右のデフサイドからも漏れてます。

エンジン降ろす時にドラシャ抜くので、

インナー、アウターブーツとデフサイドシールは交換をお奨めです。

P1110036

フロア、リヤのサブフレーム

錆は少なくボディの状態は良いですね。


P1110037

リヤは車高が調整できない ノーマルのストラットコーンのままでした。。




4月27日追記

出張続きでなかなか来店できませんでした・・・・・

と、多忙なKNK様ご来店いただき

P1130132

ご提案させていただいた通りのメニューで安心オートマにすることに決定です。。。

これからも出張が続くそうで大変ですね。。。。

引取に来れる6月中旬の納車に合わせて作業進めさせていただきます。




5月2日追記

BlogPaint

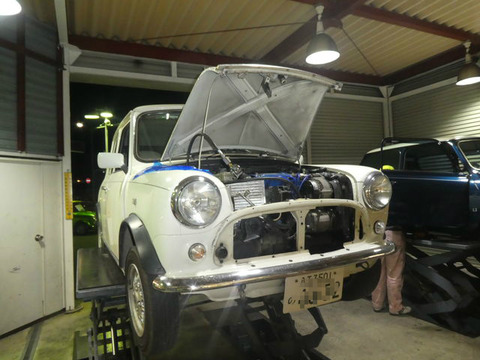

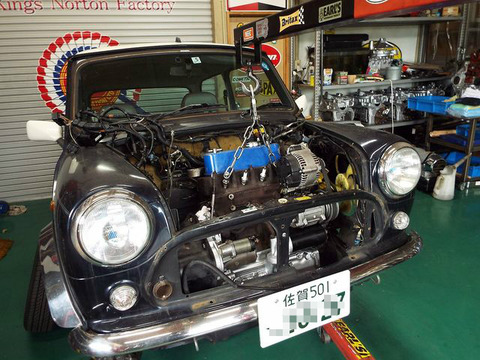

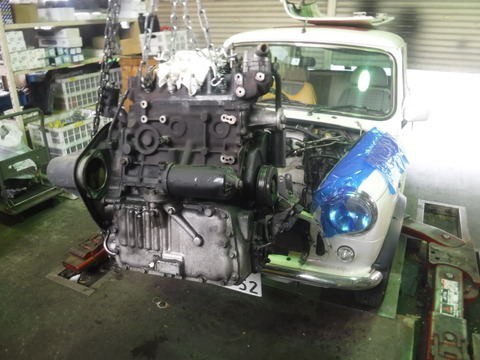

早速エンジン降ろします。。。

DSCF1510

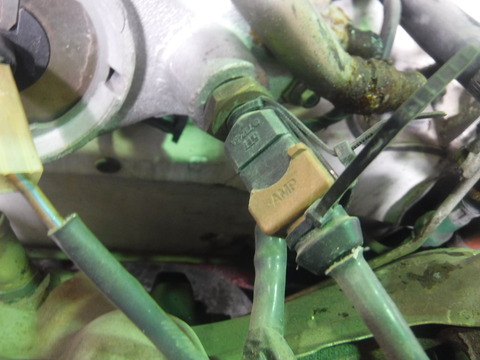

インマニ下の水温センサー  奥に見える温水パイプ・・・・

交換が必要になりそうです。


DSCF1511

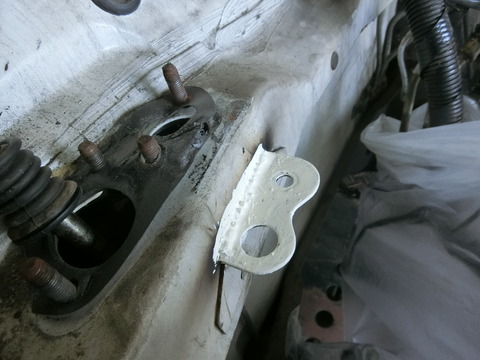

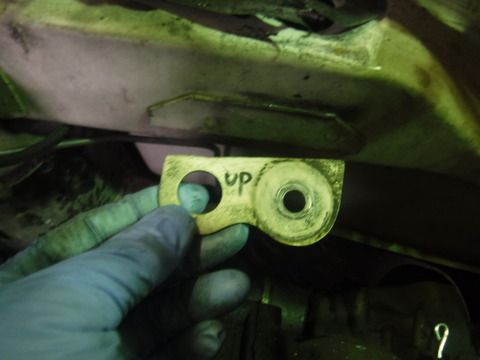

そして、ステディロッドを支えるバルクヘッド側のプレートが割れて剥がれてしまってました。

エンジンが大きく前後に揺れたのはこれが原因です

エンジンが降りている間に溶接して修理します。

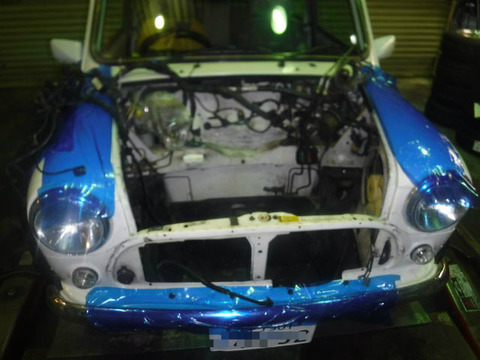

DSCF1512

降りましたが、GW連休後に発送いたします。



5月9日追記

CIMG5830

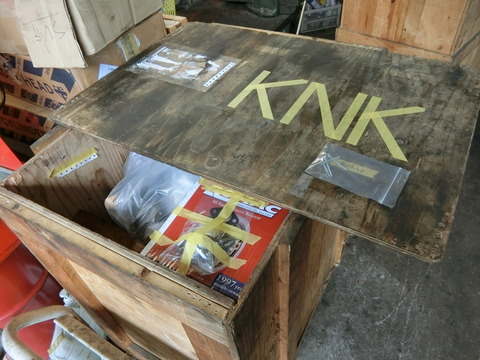

ハーモニックバランサーとキックダウンSWを同梱しておきます

P1130857

九州に向けて発送いたします。


ヽ(*´ω`*)  5/ 17 石川の追記です。 (*´ω`*)ノ


CIMG6512


安心オートマに変身して戻ってくる前に鈑金工場へ。


CIMG6515

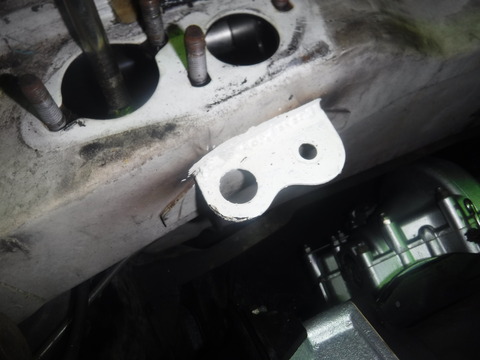

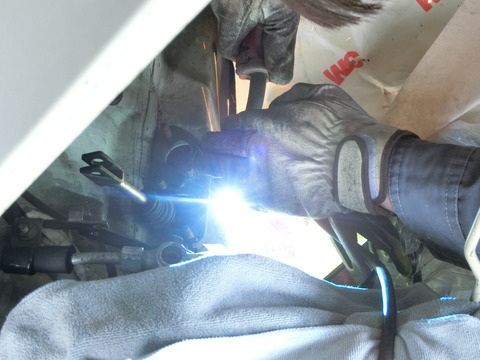

バルクヘッド側のステディーブラケットを溶接補修します。


CIMG6517


錆止め兼ねてチョンチョン。


CIMG6518



これでオートマが戻ってきても安心です^^



~  *  ~  *  ~  *  ~  *  ~

岩崎自動車さんからの報告です。。。

DSCF3769



DSCF3790

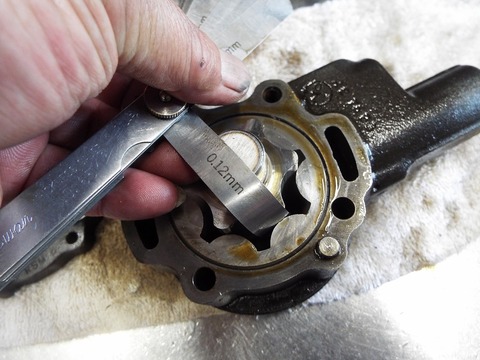

オイルポンプのクリアランスは大きくリプロダクト品と交換

ブッシュも交換です。。

DSCF3816

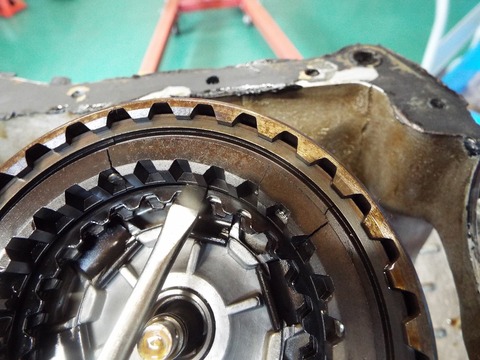

フォワードクラッチの金属プレートが割れてました。。。

DSCF3828

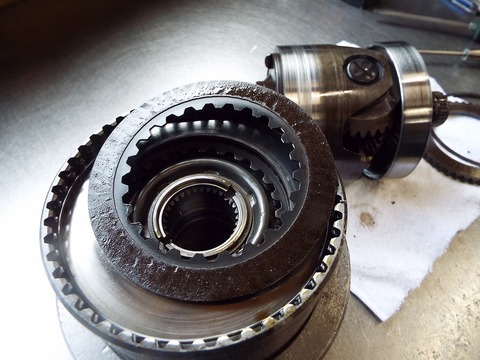

フォワードクラッチ、トップアンドリバースクラッチともに ツルツルの状態・・・・

DSCF3813

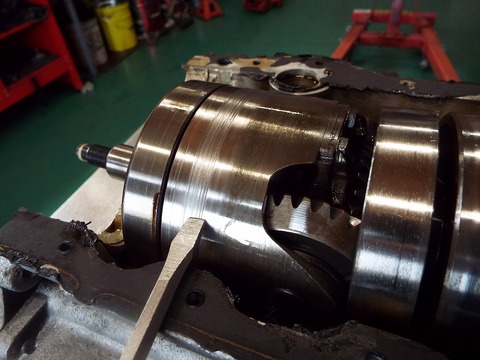

リバースバンドが掛かってるギヤドラムの傷は深く再使用できませんでした。


DSCF3820

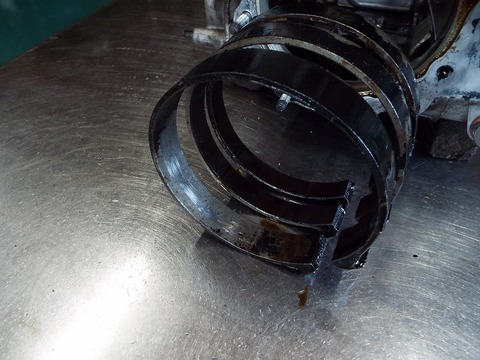

一番手前がリバースバンド。。

摩擦材は剥がれ金属がむき出しになってしまってました。。

ドレンボルトについてた鉄粉は金属どおしが擦れてしまってたからです。


BlogPaint

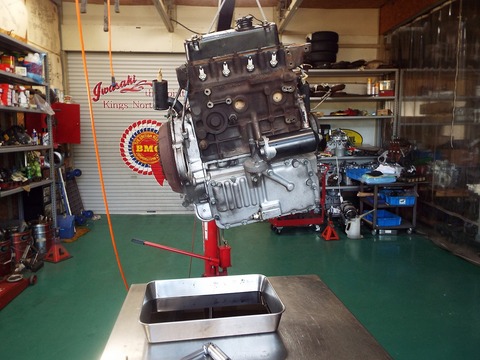

安心オートマはこうして実車に積んで動かし

そして実走行テストを行って合格したものだけを出荷します。。
DSCF3902

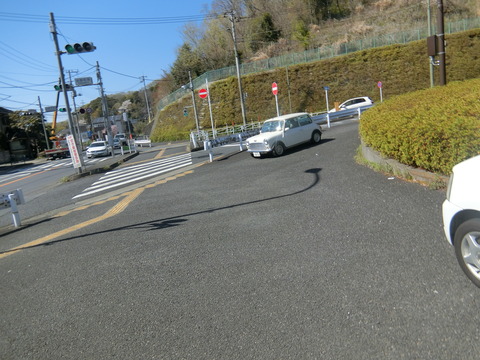

約30㎞におよぶ実走行テスト。。。

DSCF3904

走行後、温間状態で・・・

DSCF3907

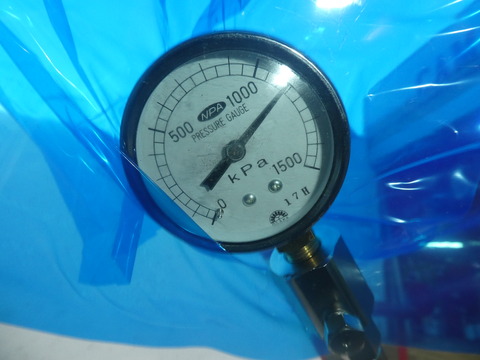

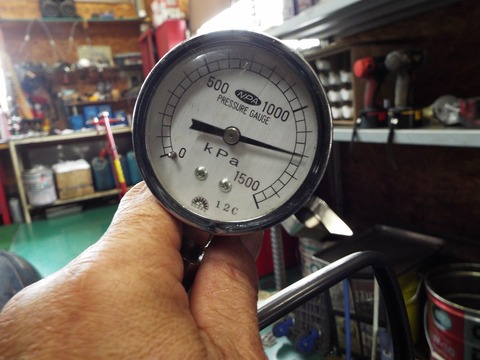

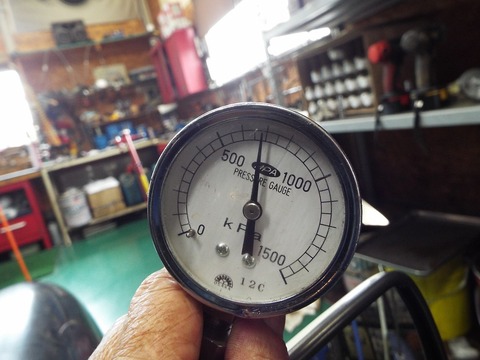

オートマに掛かる油圧を測定。。。

前進側7㎏    OK


DSCF3911

リバース側12㎏  良好です



~  *  ~  *  ~  *  ~  *  ~



5月20日追記

P1140809

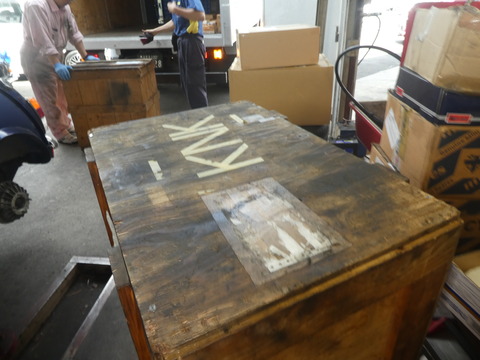

完成した安心オートマがキャメルに到着


BlogPaint

積込開始


DSCF1712

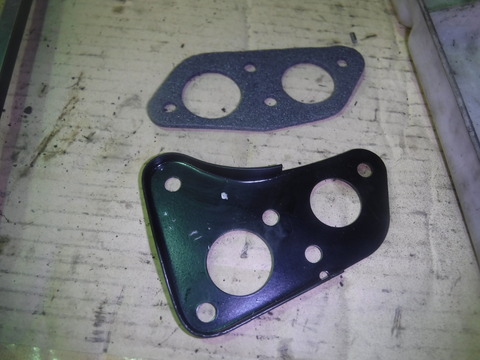

溶接修理で復活したステディプレートの上の

DSCF1713

ブラケットも交換。。。

DSCF1714

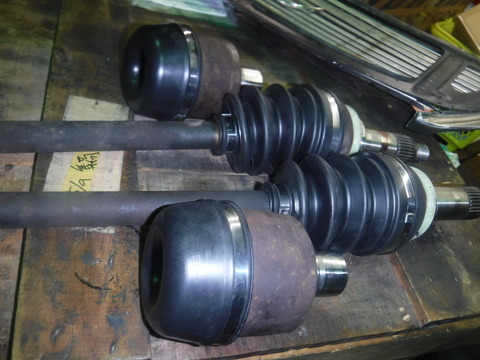

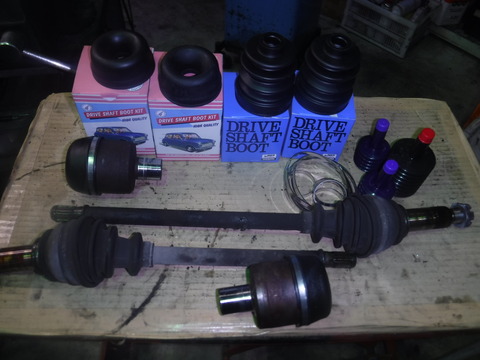

ドライブシャフトはアウター、インナーともにOH


DSCF1715

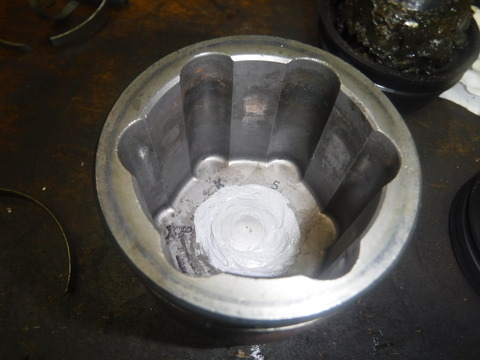

インナーカップの底の蓋にしっかりシーリングしておきます



DSCF1716

インナー、アウターともに完成。。

DSCF1717


DSCF1718

DSCF1719

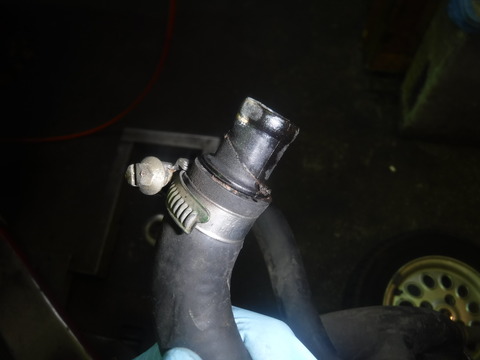

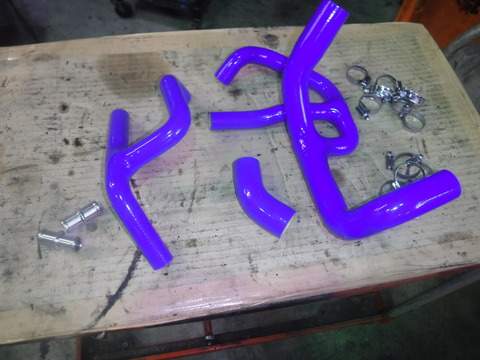

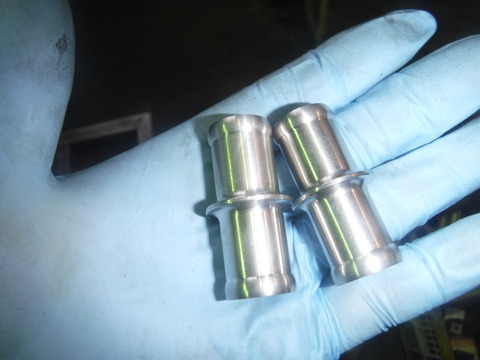

ヒータージョイントパイプは純正の樹脂のままでいたので

DSCF1720

ステンレスパイプに交換します



DSCF1722

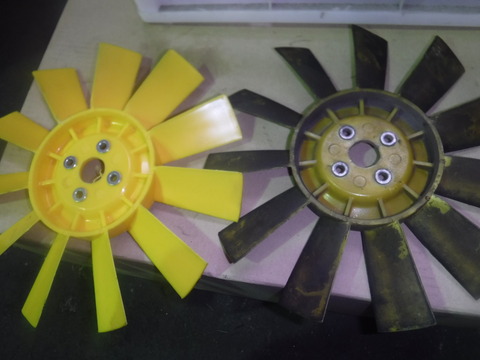

ファンブレードは中央のボルト取付部付近に亀裂があり 交換です。

DSCF1723

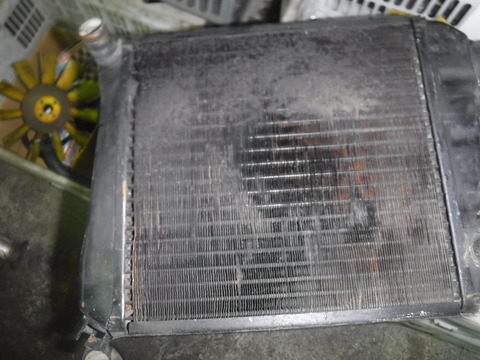

ラジエターもお疲れの様子。。。。

DSCF1724

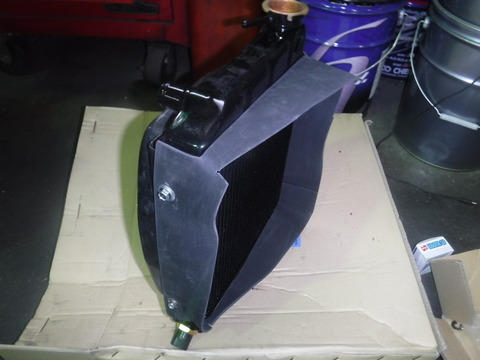

今日からはコア増しラジエターが頑張ってくれます

DSCF1725

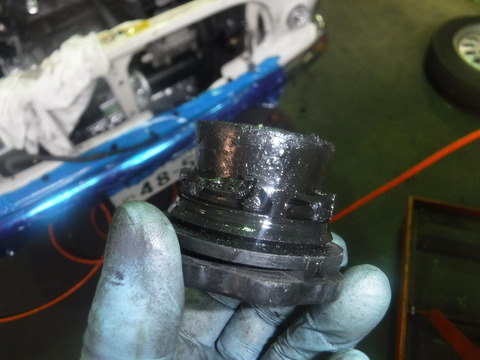

オイルキャップもご覧の通り。。。  お疲れさま

DSCF1726

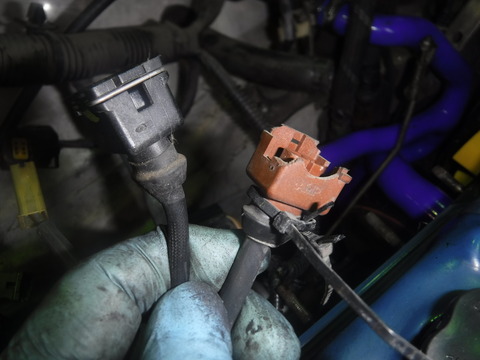

水温センサーのコネクターは破損してましたので、中古良品と交換します

DSCF1727

配線もしっかり手直ししておきました


DSCF1728

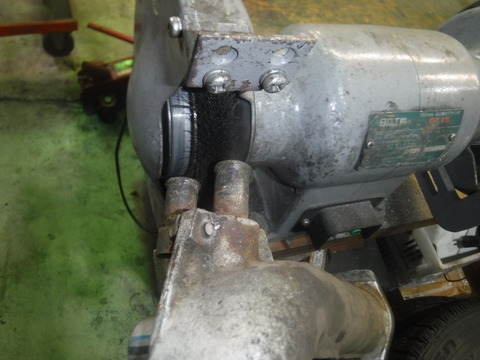

インマニのウォーターパイプの錆はきれいにしてから組付けます


DSCF1729

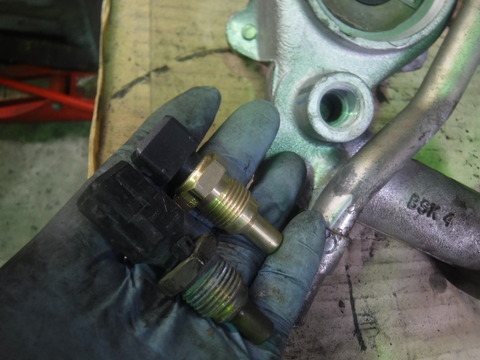

水温センサーも交換


DSCF1731

バキュームホースも全部交換

DSCF1732

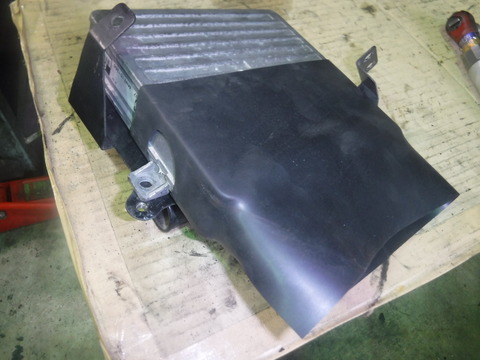

ECUラバーも交換


DSCF1733

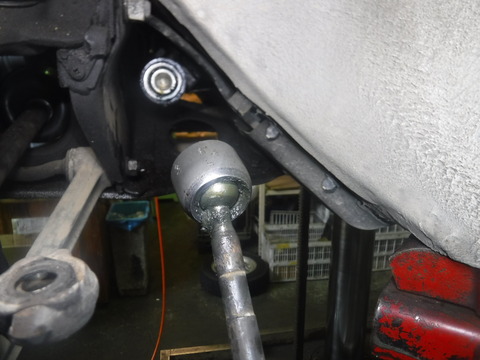

タイロッドとナイロンベアリングにガタがあったので

DSCF1734

交換します。

DSCF1735

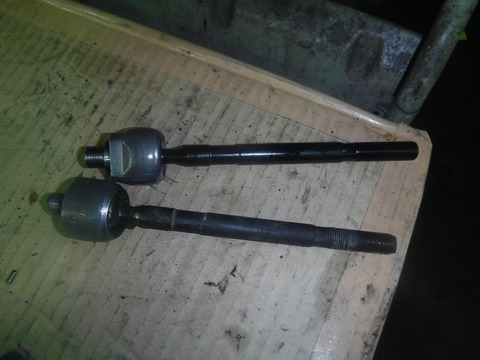

左タイロッドの新旧交代の儀

DSCF1736

DSCF1737


DSCF1738

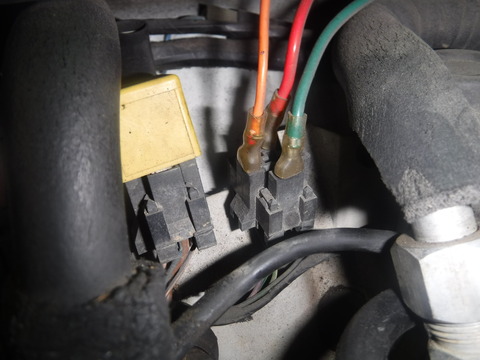

電動ファンのリレーの代わりに直接配線されてました・・・・・

DSCF1739

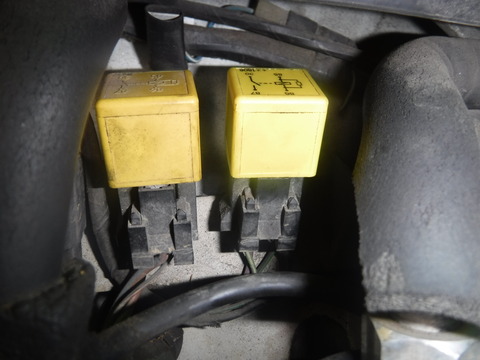

ここは やっぱりリレーを付けておきましょう。。。

DSCF1740

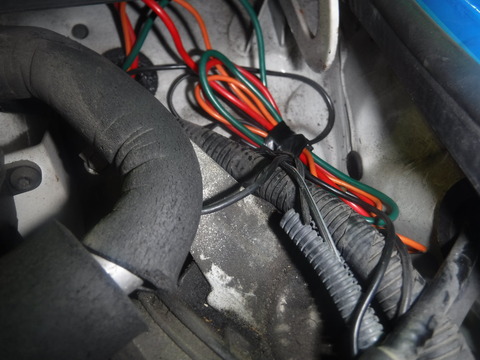

配線も手直しして整理しておきます


DSCF1741

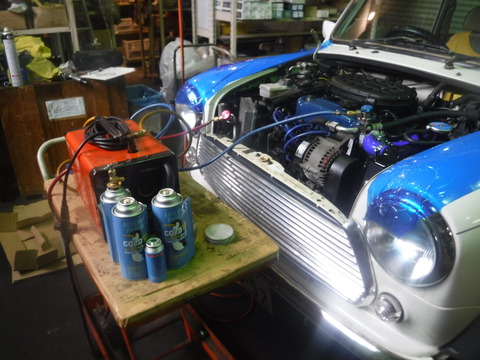

クーラーガスは漏れにくく良く冷えると評判のCOLD12

DSCF1742

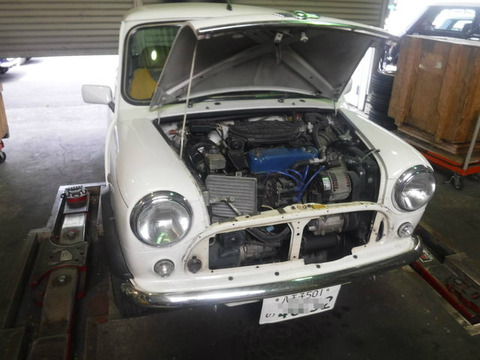

積込完了。。。

DSCF1743

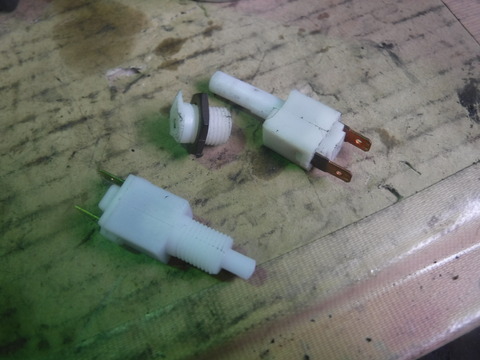

ブレーキランプが点灯しっぱなしなのはスイッチ不良でした。。

DSCF1744

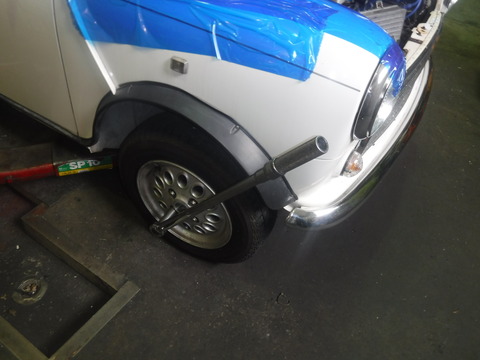

ホイールをトルクで締めて・・・・・完了です。





5月24日追記

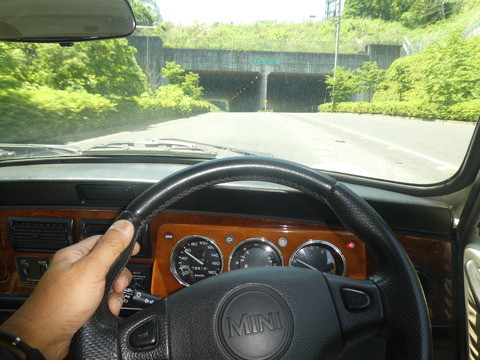

完成テスト。。。

P1150546

もう・・・まったく安心オートマそのもので快調!!



P1150548

変速はシフトアップ、キックダウンもスムーズ。。


P1150547

タイムラグもほとんどない気持ちいい安心オートマになりました

BlogPaint

では、KNK様のご来店をお待ちしています。


ヽ(*´ω`*)  6/ 2 石川の追記です。 (*´ω`*)ノ


CIMG8972


KNK様ご来店ですヽ( ´ー`)ノ
早速ブログで内容チェック♪
「写真付きだから見やすいね~」


CIMG8974


きれいになって気持ちが良いですね^^


CIMG8975


「また遊びに来るよ!」
お仕事出張頑張ってきてくださいね^^;

ありがとうございました~ヽ( ´ー`)ノ
