曽根です。




今月19日の筑波で開催のスーパーバトルオブミニ第2戦に向けて

14日(火)のスタッフミニディにやったワークスATの直前メンテです。。


P1140416

ワークスATが慢性的に抱えててなかなか決定的に解決しない油温問題。。。

大型オイルクーラー や ウォータージェット や 流動性のいい低粘度オイルの使用などの

対策をしてもレースでは115℃~125℃くらいまで上がっちゃうのです。。。。

BlogPaint

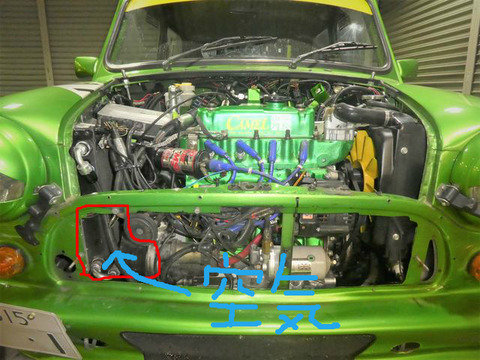

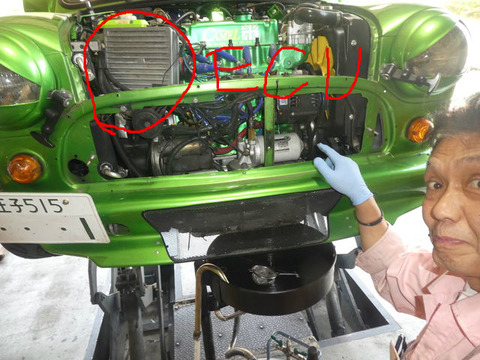

右フェンダーへの抜けるところにオイルクーラーがあるんだけど

前から入った風が、ECUに半分くらい塞がれてるんです。。

ECUを他の場所に移設できればもうちょっと冷えるんじゃないかと思うのです。。。


P1110857

エンジンルームにはECUをそのまま移動できる空間はあいてないけど、

旧MINIのように直立マスターにしてブレーキブースターが無くなれば

ちょいとスペースができるぞ。。。


P1140419

ということで、ブレーキマスター交換作戦開始です。。。

たつろうメカのヘルプカード10枚くらいでお願いしまーす。

P1140420

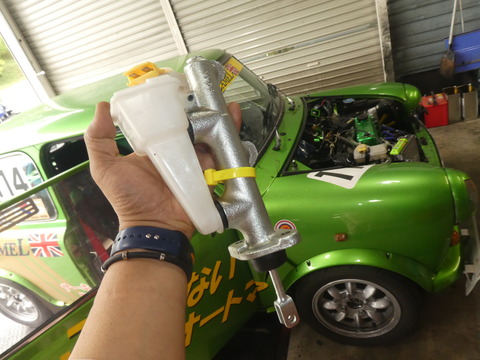

ブレーキマスターがこれイッチョで済むんだからかなりコンパクトになります。


P1140428

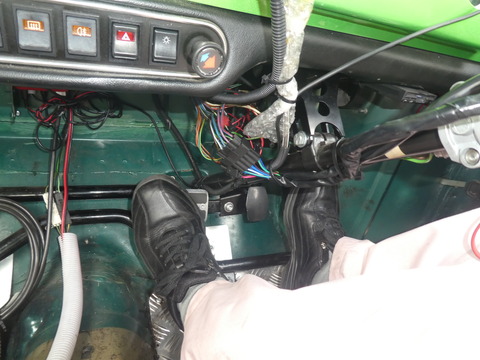

ブレーキペダルが直接マスターを押すことになります。

P1140423

そのままだとマスター取付の穴が小さいな・・・・

CIMG8737


P1140432

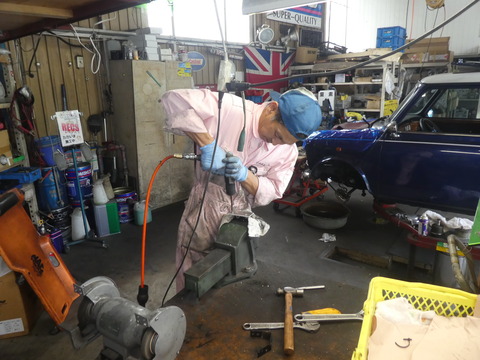

ドリルでキュイ~ンと穴を拡大。。。


次の問題は・・・

CIMG8740

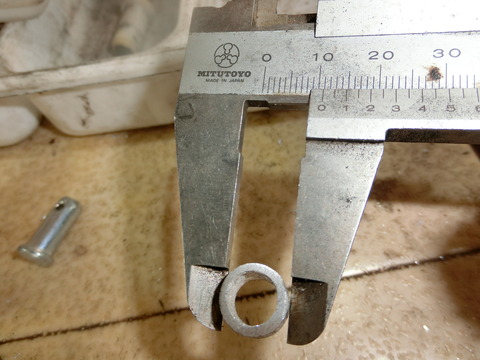

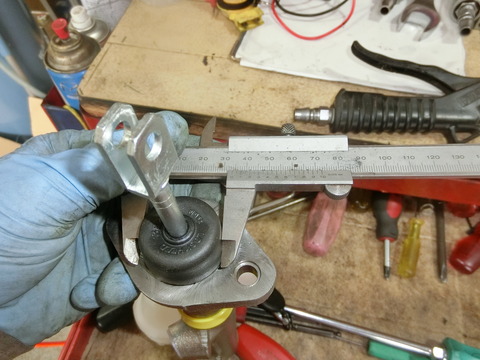

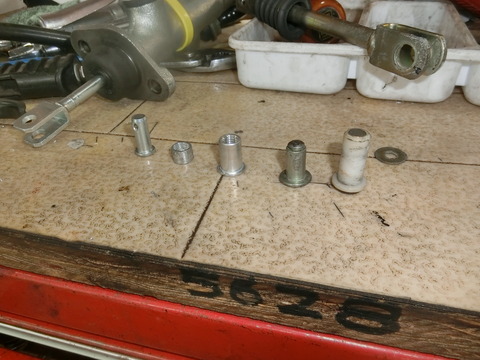

ペダル側の穴と直立マスターのクレビスピンの大きさがだいぶ違うな。。。。

CIMG8745

ということで、たつろうメカは考えました。。。

CIMG8741


P1140444

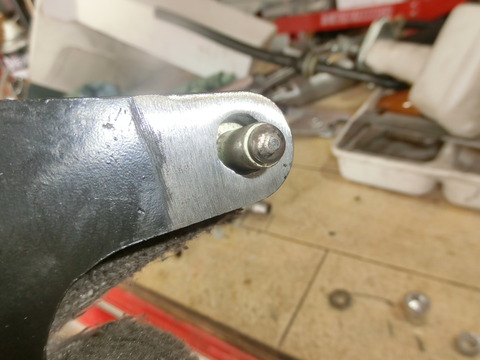

ぴったりフィッティング。。

これならペダルの遊びが無くていいですね。。。

P1140458

マスターの取付けは完了。

P1140457

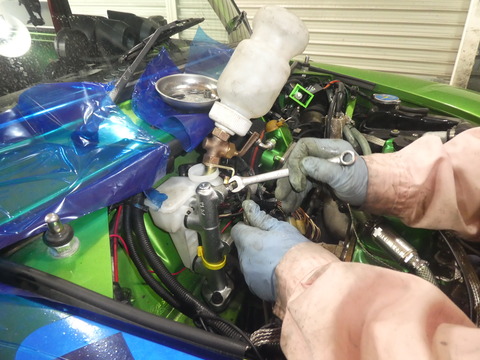

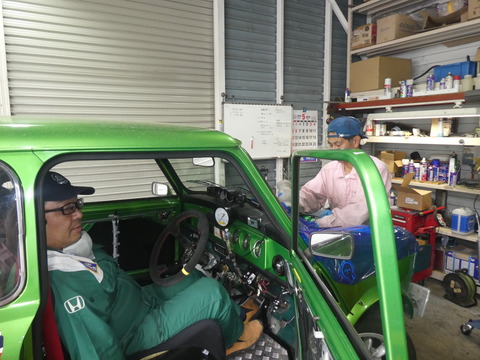

電気お化けにあってレッカー入庫した団長にエア抜きのお手伝いしてもらってます。。





しかし・・・

P1140462

ブレーキを離しても 右前輪だけはブレーキがかかったまま・・・

P1140464

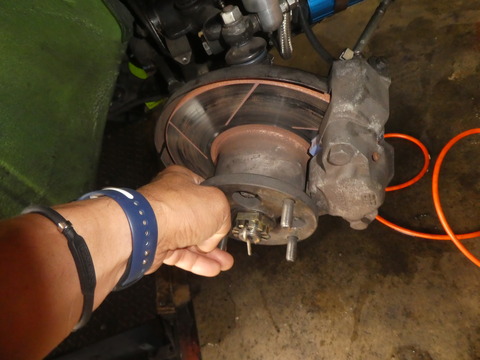

手で回したくらいではロックして動きません。。

キャリパーの戻りが悪いみたいね・・・

走ってローターが回転すればローターのわずかな振れでディスクを押し戻すので

動くようになると思いますが、戻るまではかなりの回転抵抗になってるはず。。

前回のトラックディでブレーキフルードが沸騰するほど高温になったのは

このブレーキの戻りの悪さが原因かも・・・・

キャリパーは後でオーバーホールして点検することにします。








キャリパーを分解する前に 当初の目的の

ECUの移設を考えることにします。。

P1140505

たつろうメカ 『俺、ひらめいちゃったもんねー

P1140496

ボンネットと平行になるようにこんな感じでどーよ。



おぉ~ それはイイかもぉ~

CIMG8747

メインハーネスを動かすので配線を点検してると、

配線の一部がエキマニにあと5㎜位のところまで接近してるのを発見。。。

こりゃ危ないから引き直しとくよ


P1140504

ECUを固定するステー製作中。。。


P1140516

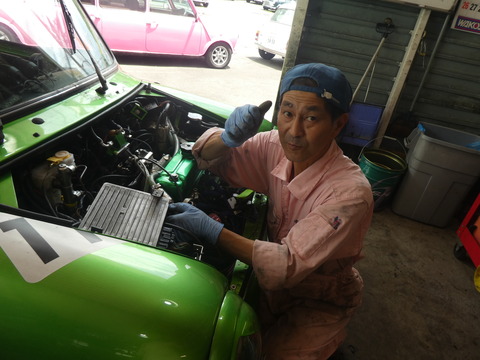

おぉ~  バッチリ付いたぜ。。


P1140498

俺って天才じゃん。


BlogPaint

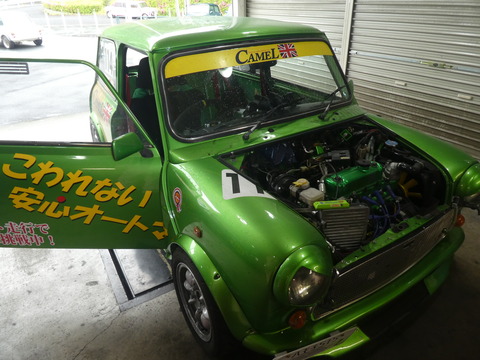

邪魔だったECUが無くなってエンジンルームの奥まで空気が流れるようになれば

オイルクーラー周辺の空気の流れも良くなるはず・・・

P1140517

お、これはイイかも。。

当初の目的のECU移設は成功です。。



が、先ほどのブレーキ引きずり問題は残ってます。。

とりあえず走ってみました。。。


P1140538

ガツンと踏むと、左前が先に効いてノーズが左を向きます。。。

そういえばサーキット走行でも ブレーキングで左にハンドルを取られる傾向はありました。。

ブレーキに何等かの問題があることは確かです。。。


P1140544

引きずりのある右からキャリパー分解。。

P1140545

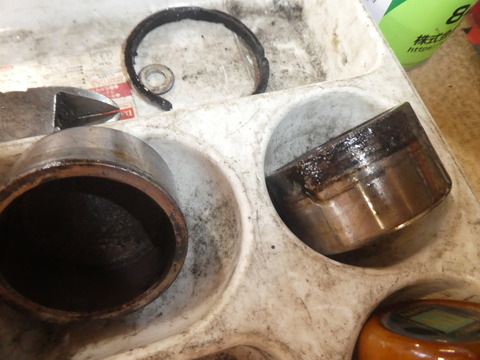

取り出したキャリパーピストンは酷い状態。。。

これじゃぁスムーズに動くわけないよな。。。

P1140560

左のキャリパーも分解してみます。

P1140577

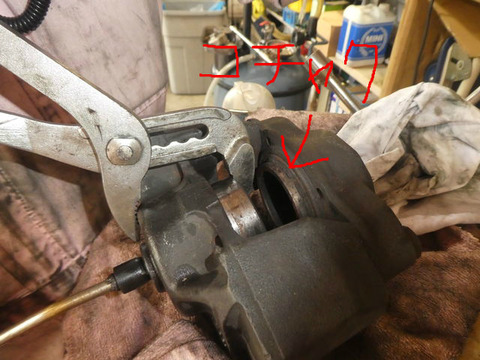

片方のピストンが全然抜けないよぉ~

BlogPaint

対向ピストンの片側が全くびくともしません。。。

左側は片側のピストンしか動いてませんでした。。

ブレーキを掛けるとキャリパー全体が横に動きながら効いてたことになります。

本来のタイミングよりわずかに遅れて効くことになり、

それがスポンジーなフィーリングにもなってたわけです。


P1140581

フロントキャリパーも定期的にオーバーホールしないとダメだよ。。。

ワークスATみたいにずーっと分解してないMINIもおそらくたくさんあるから危ないねぇ。。。

これからは、お客さんのMINIもフロントパッド交換のたびにオーバーホールをお奨めすることにしよう。。

CIMG6326

左右のキャリパーピストンも交換して動きは良くなったはずなのに

P1140584

まだ右のブレーキの引きずりは直ってないぞ。。。。




右側のブレーキだけ圧力が残ってしまう原因って・・・

CIMG8753

もしかしたらホース??

P1140592

このブレーキホース詰まってるよぉ~

右側のホースは通路がほとんど詰まってるけどブレーキ掛ける時の強い圧力で

ジワーっとゆっくりキャリパーに油が流れるから効きだすタイミングが遅いんだよ・・。

だから先に左のブレーキが効いて左にハンドル取られたんじゃない?

ブレーキペダルを戻しても油圧が抜けないのもホースが詰まってるからだったんだ。。。


CIMG8756

新品のステンメッシュホースを二人でチューチュー吸ったり吐いたり。。。

本来はこうでなくっちゃ(笑)


P1140682

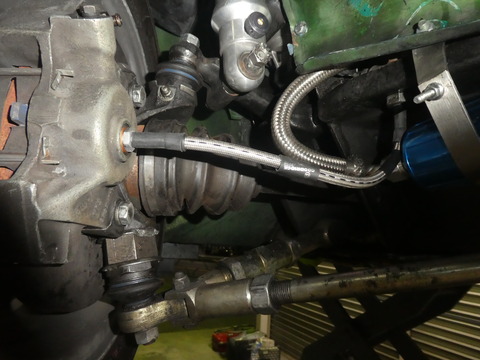

ステンメッシュホースに交換して残圧問題は一件落着!

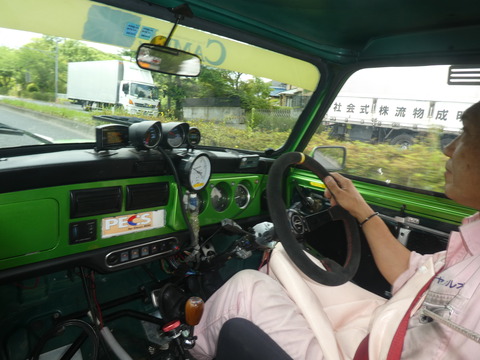

じゃ、試運転行ってくるよー

P1140624

左右同時にブレーキが掛かってるのでブレーキングで左に取られることもなく


P1140620

踏力に応じてカチッと効くフィーリングは今までにないダイレクト感。。。

P1140618

こりゃぁ いいぞ。。  コントロールしやすいし。。。

おそらくブレーキフルード沸騰のペパーロックの原因も引きずりだっただろうから

これで、19日の8周回のレースも最後まで安心してブレーキ踏めるぞぉぉぉぉ。。


では、19日は筑波サーキットでお会いしましょう。。。♪






~  ~  ~  ~  ~  ~  ~  ~

そして・・・・結果は上々

19日のSBOMでは特にブレーキ改善でのコントロール性アップで接戦のバトルを闘えました。。

結果は4位ですが満足な結果でした。。。



25回TBCCでは特に水温低下が顕著でした。

2.4㎞のコースを10周回する決勝は筑波のSBOMよりハードですが

熱ダレすることなく、水温も最後のクールダウン直前で73℃まで下がってます。

直立マスターで空気の流れに変化が起こるのでしょうか・・・ちょっと驚きの結果でした。
