曽根です。



去年、リバースが滑ってしまって安心オートマにしたSKT様のバンプラ

それから8か月で160㎞しか走ってませんが車検が来ちゃいました。。。

P1270501

キャメルに来る途中のコンビニでエンジン止めたら冷却水が勢いよく漏れてしまい・・・

BlogPaint

今回もレッカー入庫となってしまいました。。


普段から水温計は 上のHラインの付近まで上がるとのことでオーバーヒートが心配だった・・とのこと。

それと、オートマが4速まで入ってるかを確認してほしいとのご依頼です。

P1270499

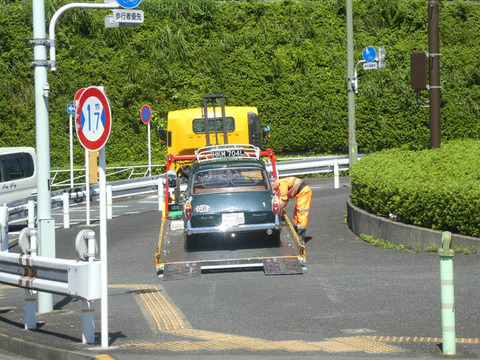

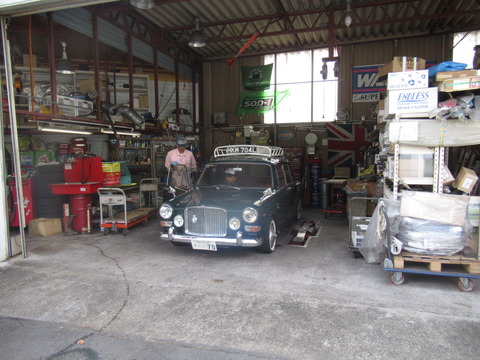

SKTさんの代わりに運んできてくれた隊員の方が入庫写真。。。。

P1270504

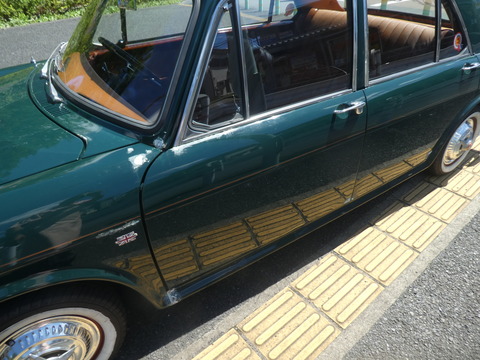

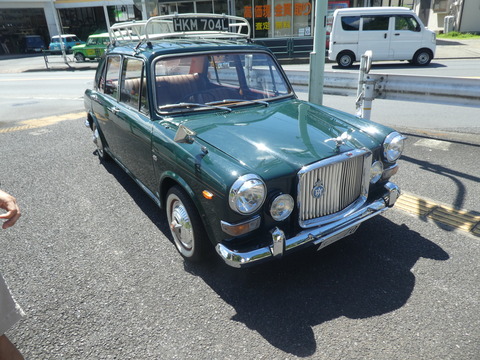

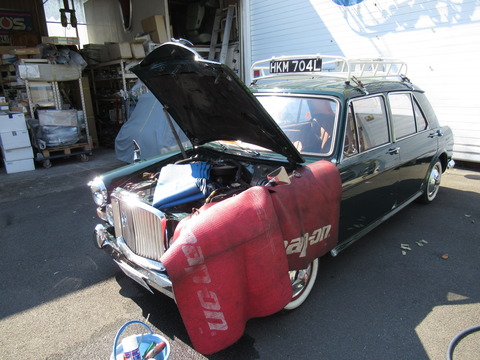

フロント周りがスッキリしました。。

真ん中のフォグランプは取り外してバンパーは再メッキされたそうです。


P1270507

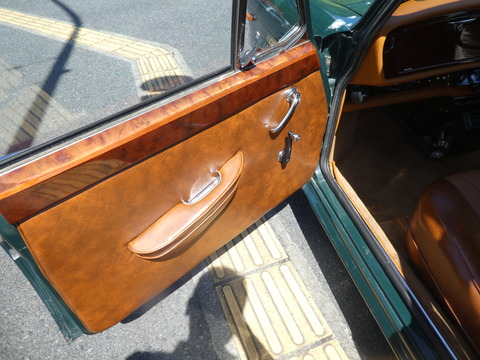

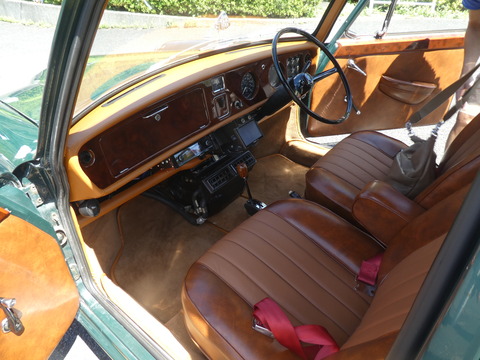

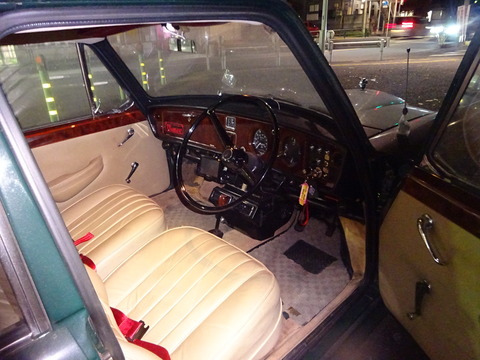

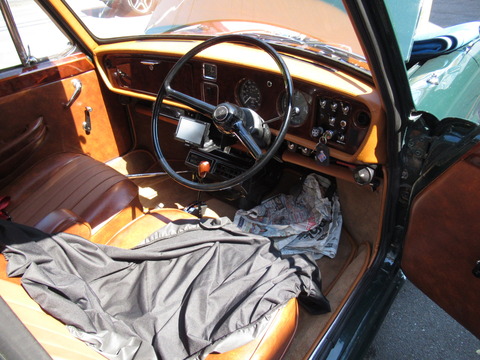

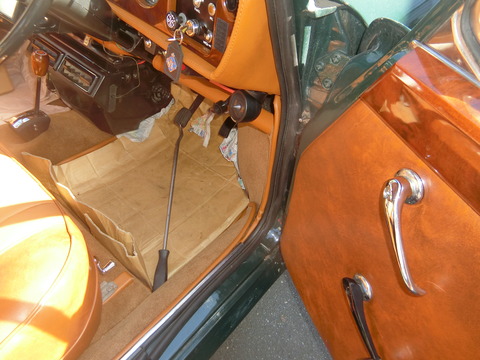

おや・・内装も手を入れたようです・・・・

P1270509

シートや内張、張り替えたんですね🎵



下の写真は去年、安心オートマで入庫した時です・・・

DSC06894

それまでもしっかりときれいな内装でしたが・・・・



更にリフレッシュされてます。。

P1270510


P1270511

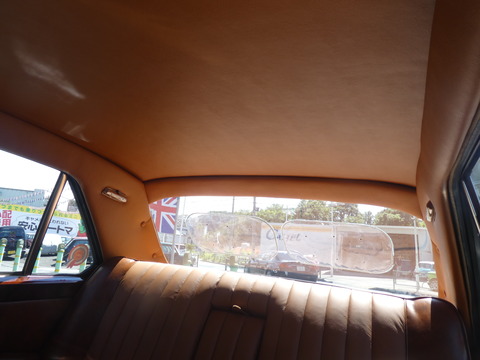

天張りもピラー部分もすべてリニューアルですね。。。


P1270512

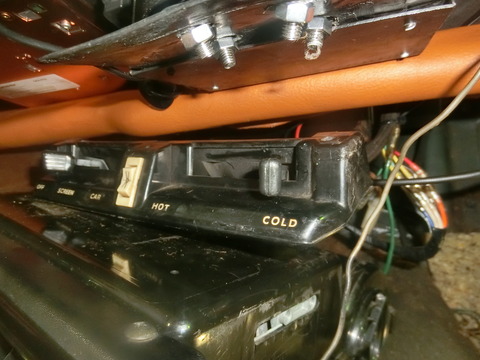

この温度調整のレバーが動かないそうです。。

今回点検します。

P1270514

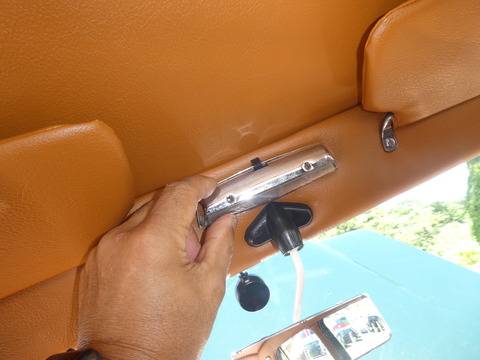

それと、ルームランプも電球入れると点きっぱなしになっちゃうとのこと・・・

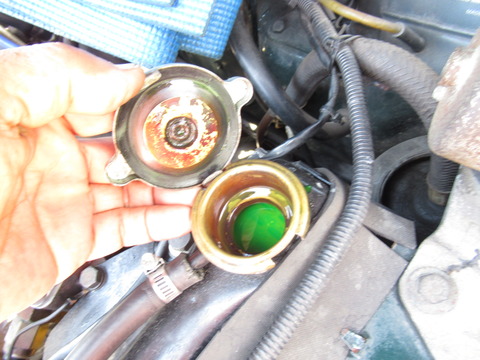

バンプラはメインラジエターのキャップには圧力弁は無く密閉型で、

サブタンク側に圧力キャップが付くタイプです。。。


IMG_0375

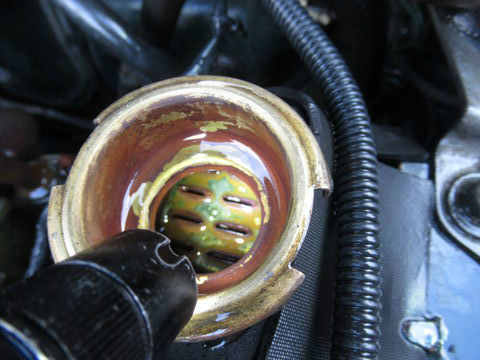

メインラジエターの水は満タンでした。。。

P1270519

すると、漏れたのはグリルの裏にあるサブタンクからでしょうか・・・

車検なので、まずは水路洗浄しながら原因究明いたします。


P1270535

SKT様、では、お預かりさせていただきます

P1270536

しばらくお待ちください・・・




9月10日追記

IMG_0367

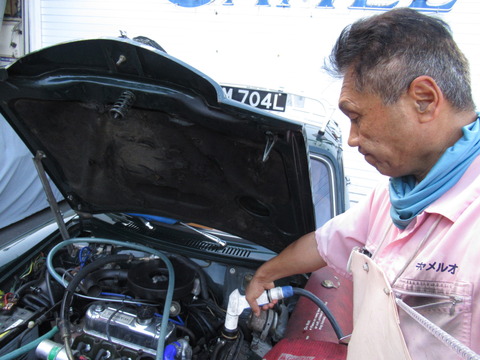

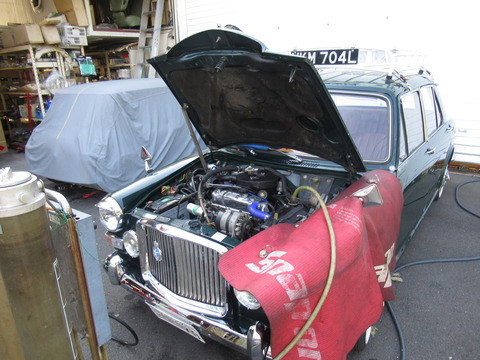

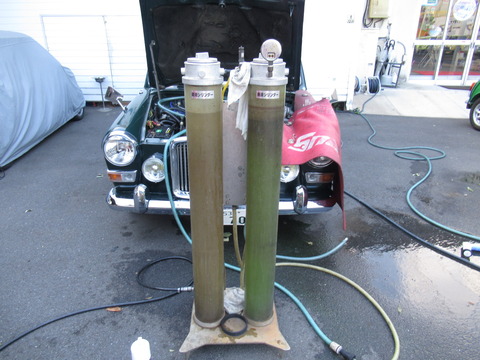

では、まずは水路洗浄します。。

IMG_0368

その前に室内のヒーターコアの漏れチェックから

IMG_0370


IMG_0371

漏れは無いようです。

BlogPaint

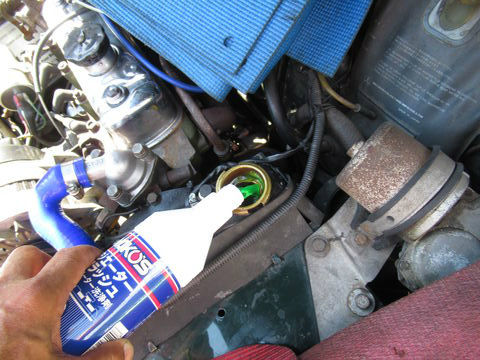

ラジエターフラッシュ入れてエンジン始動で洗浄開始


IMG_0380

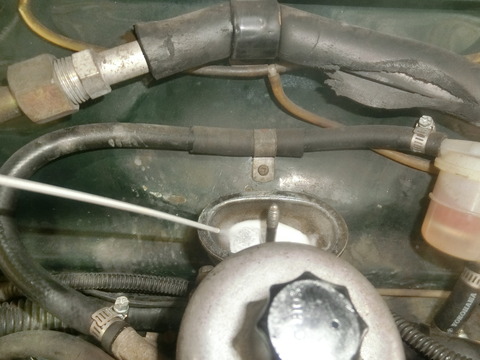

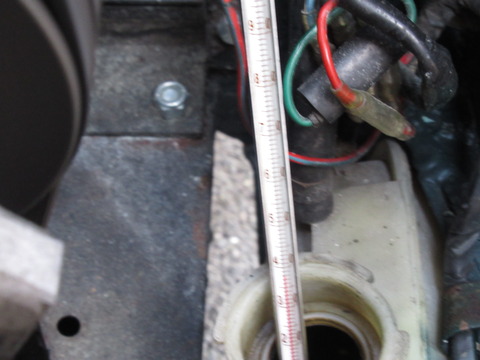

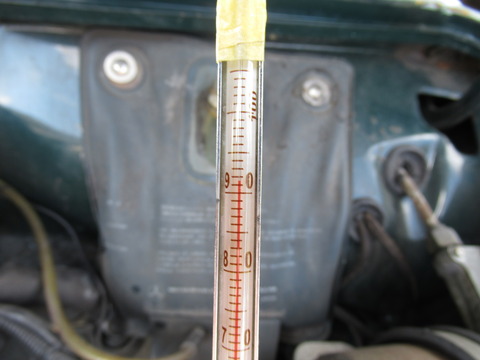

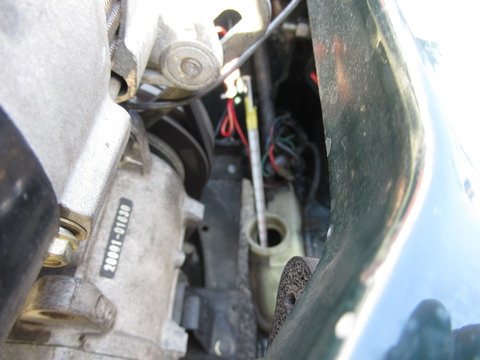

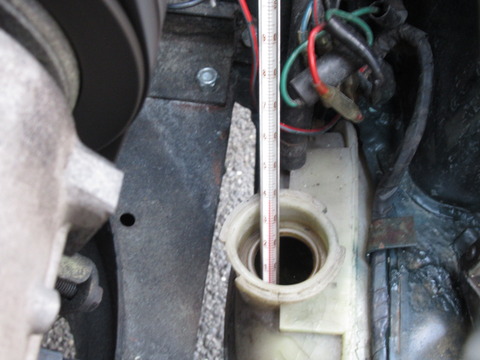

サブラジエターの方に温度計を挿して測ってみます。

IMG_0385

38℃   常温ですね。


IMG_0386

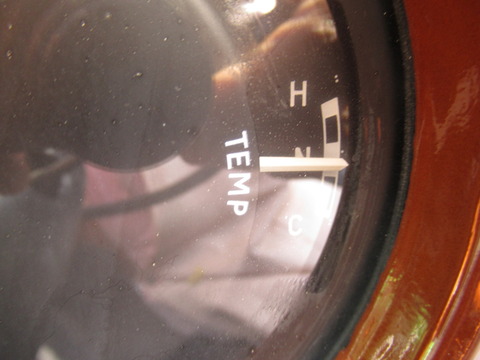

水温計はどんどん上昇してます。。。

IMG_0389

更に上昇して半分より上にいきました・・


IMG_0391

サーモスタットがまだ開いてない‥と言うこともあるのでしょうがサブタンクの温度は全く変わらず。


IMG_0398

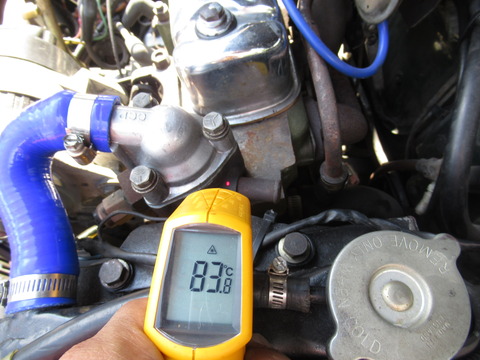

サーモハウジング辺りで非接触温度計は83℃


ここで作戦変更。。。 メインラジエターに温度計を挿すことにします

IMG_0413

サーモスタットはすでに開いている模様。。。

IMG_0404

勢いよく流れこんできてます。。


IMG_0401

メインラジエターで91℃まで上がりました。

IMG_0406

そして、 電動ファンも回り始めました。。

IMG_0407

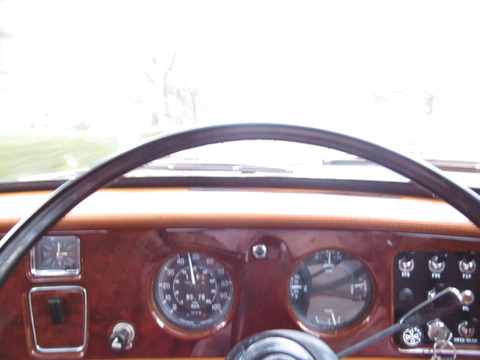

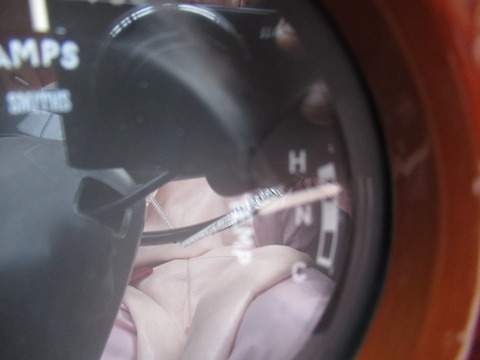

91℃の時の水温計の針は 4/5くらいです。。。




ここで、ラジエターキャップを締めて・・・

IMG_0427

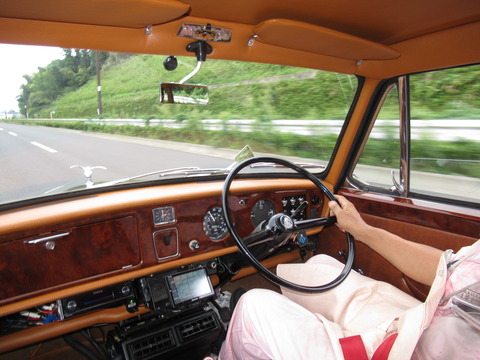

オートマの変速テストと、走行で水温計がどこまで上がるかのチェックの為に走ってきます。

IMG_0433

Dレンジでテストします。

IMG_0429

旧タイプのオートマなのでシフトアップのたびに やや変速ショックはありますが

スムーズな動きです。

IMG_0432

SKT様は水温計が気になってアクセルを踏めなかったそうですが

しっかり4速までシフトアップしてます。。

オートマは正常です。。安心してください。

IMG_0437

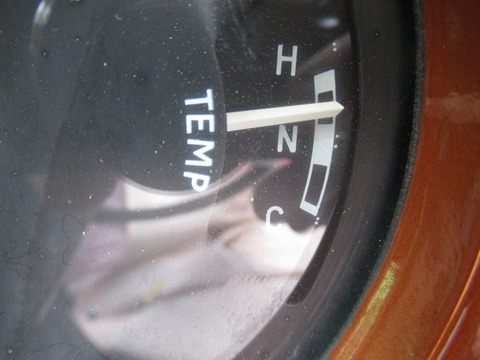

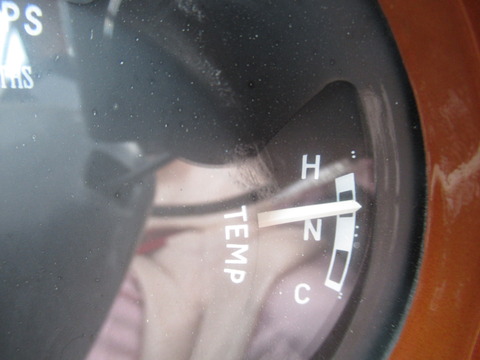

さっきの91℃のところよりは若干上にいきました。

確かにこの水温計を見ちゃうと精神的にはよろしくないですねぇ。。。。

ただ、温度は92~93℃くらいかと思います。

台風一過の猛暑で今日も気温は35℃オーバー。。そしてクーラー効かせてる状態では

まぁ、平均的な水温かと思います。

IMG_0439

ここでクーラーを切ってみます。。

IMG_0438

ちょっと下がりました。。 90℃前後かと思われます。

水温計がやや高めを指しますが 実際の水温は普通です。

その上の、『H』 の文字付近まで行ったら要注意です


IMG_0440

じゃ、戻ります。。


IMG_0443

キャメルに戻ってエンジンを止めたらグリルの辺りにシューシューと音を立てて

冷却水が噴き出してきました。

SKTさんがキャメルに来る途中のコンビニで噴き出したのと同じ状態でしょう。。。


IMG_0447

サブタンクに割れ目があるようで、そこから噴き出しているのがわかります。

水漏れの原因はこの樹脂製のサブタンクでした。。。

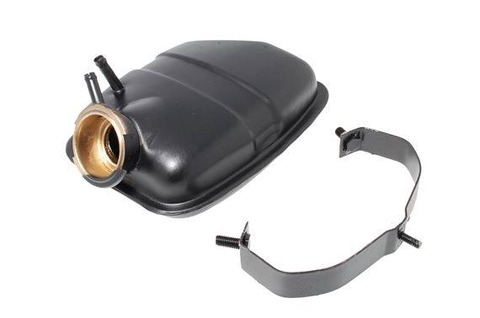

このサブタンクは残念ながらすでに欠品ですので下記の金属製の代替部品を使用することになります。



69767700_438312777038566_4932453155553148928_n

樹脂製が割れてしまうので、その対策品ともいえる品物ですが形状が違うので現物あわせで取り付けることになります。

この部品、取寄せで約1週間かかります。。すみません_(._.)_



IMG_0460

十分洗浄できたので排水します。

IMG_0463

安心オートマ積込の際にも新しい冷却水を入れてますが

ブロック側の水路に汚れが溜まっているようで、今回も汚れた水が出てきました。

IMG_0464

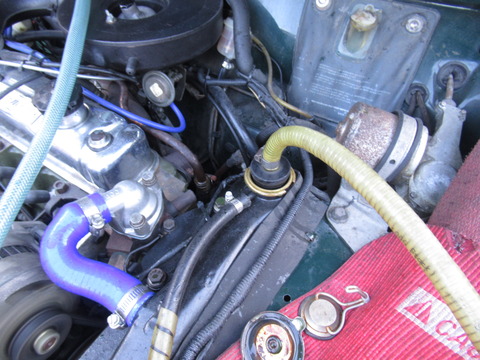

ラジエター口から逆流で吸い出します

IMG_0465

ヒーターコアも逆流で汚れを吸い上げます。

IMG_0467

左がヒーターコア、右がラジエターからの逆流水。。

ヒーターコアからはやや錆色の水が出てきました

BlogPaint

2コアですがパイプは太く通りは良さそう。。

クーラントを入れてから

BlogPaint

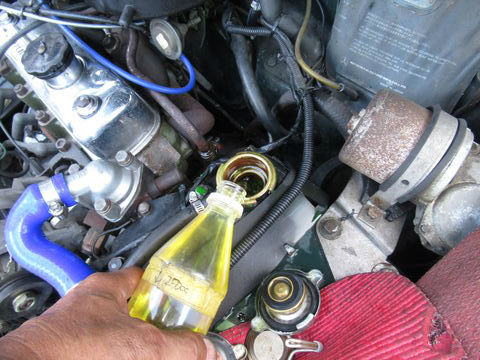

鉄エンジンの水路に定番のクーラントブースター。。

強力防錆、防蝕 そしてキャビテーションによる泡を減らして冷却力もアップします。。





20190916

整備のたつろうです。



CIMG4401

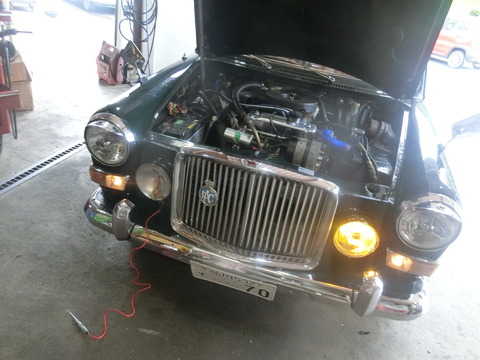

フォグランプの不灯から調べていきます。


フォグランプハーネスには、12Vが来ています




CIMG4402




フォグランプの電極にも12V来てますね



CIMG4403



もしや、?電極に接していない?




BlogPaint


そのようでした。


BlogPaint

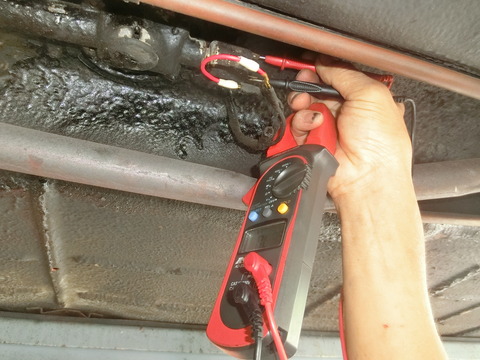

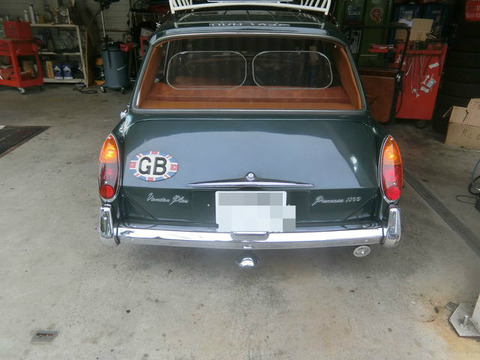

リアの灯火の点検です。
バックランプが、点灯しません。





CIMG4426

バックランプスイッチに電源が来ていません。
車上での点検でスイッチも機能していません。



CIMG4427



CIMG4428

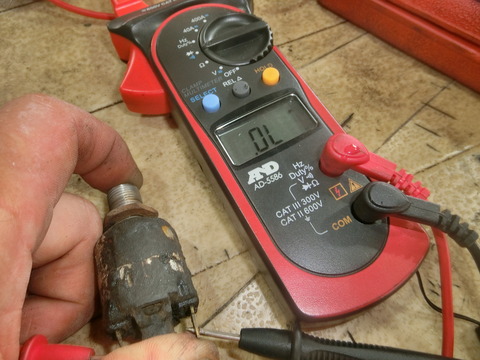

単品チェックでも変わりませんでした

電装系は、しばらく時間が掛かりそうです







CIMG4408

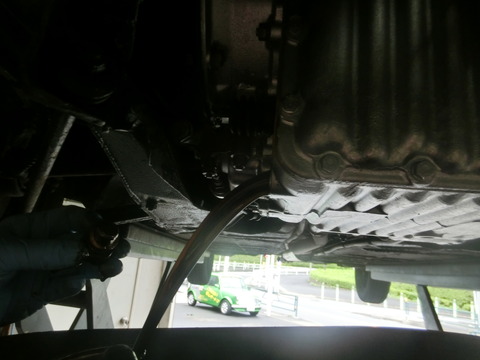

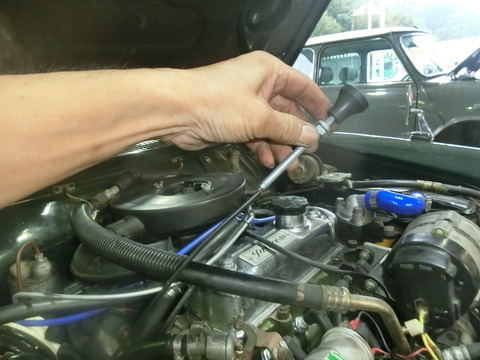

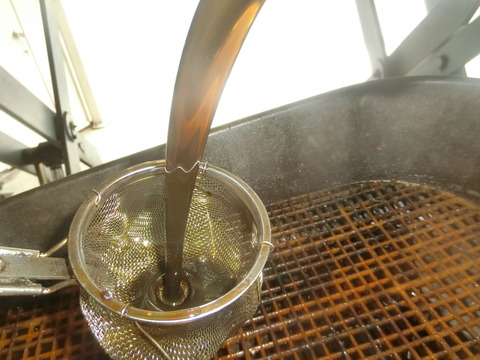

エンジンオイルの交換を
レベルゲージ下辺りです。






CIMG4412



CIMG4413

茶こしには、異物は出てきませんでした





CIMG4416

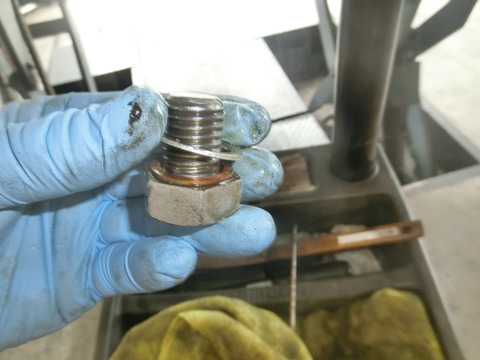

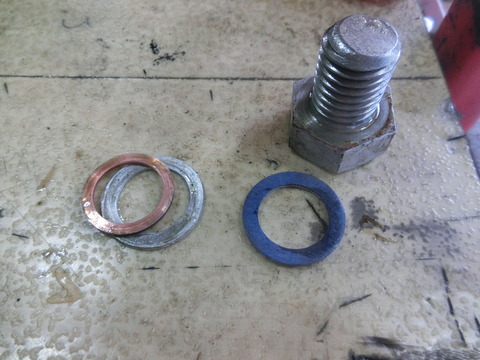

ドレンボルトに磁石が無いタイプでした







CIMG4417


ドレンパッキンは、新しいものに交換します









CIMG4452

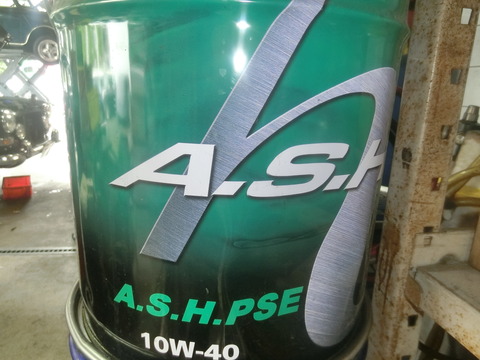

ASH  PSE10W-40










CIMG4441

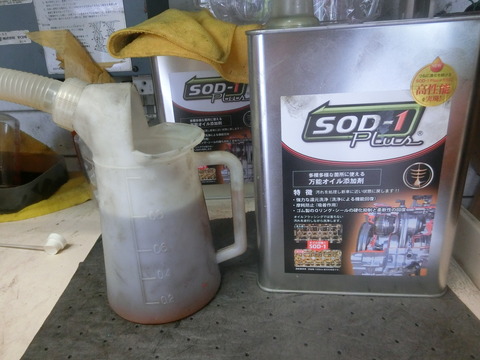

SOD-1










CIMG4433

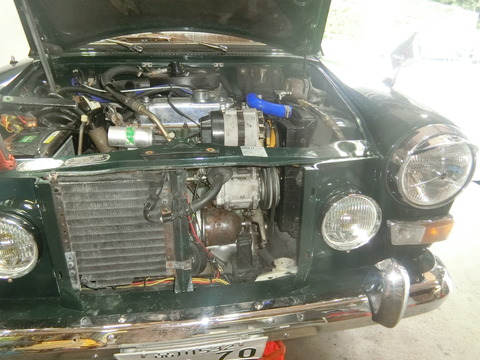

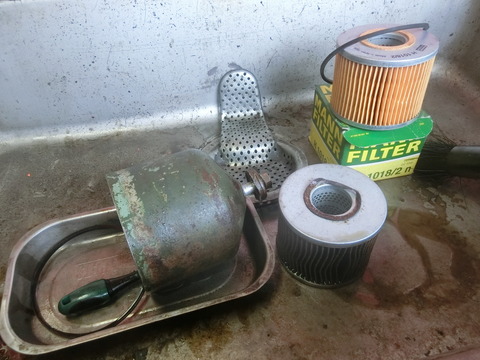

オイルフィルターの交換作業は、グリルを外して










CIMG4434








CIMG4437

フィルタにはこのオーリングが入っていない為、以前の工場では
再使用をした痕跡があります。






CIMG4439






CIMG4449


サクションオイルは問題ありませんでした



CIMG4445

エアークリーナーは乾式タイプですので、エアブローをしてから戻します


CIMG4448


キャブレターコンディショナーで清掃を実施
泡タイプはは待機時間を稼げるのでしっかり汚れを取れます



20190921


車検整備の継続です


CIMG4803

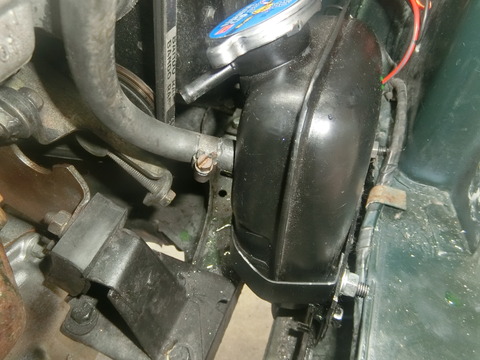

ラジエーターコレクタータンクの交換です


CIMG4806

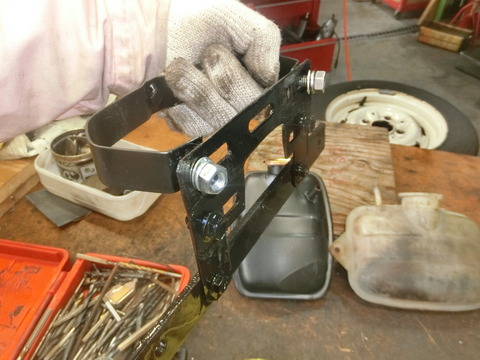

形、大きさが全く違うためステーを作り




CIMG4807


既存の位置へ

ホースの取り付け位置が、少々、。
各部に干渉しないように固定します。


CIMG4808








CIMG4453


バックランプスイッチと思っていたものは、本日調べていたら
インヒビタースイッチであることが分かりました。





ニュートラス状態があまり直なくエンジンが掛からないセルモーターの
通電不良は、この部品が原因のようでした。





BlogPaint




バックランプスイッチはシフトレバーの根元に存在しました。





BlogPaint

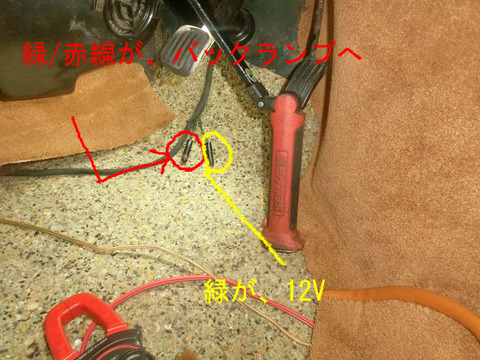

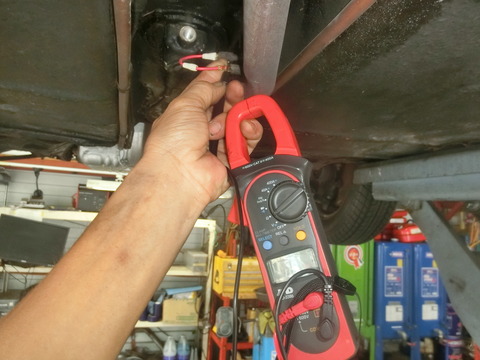

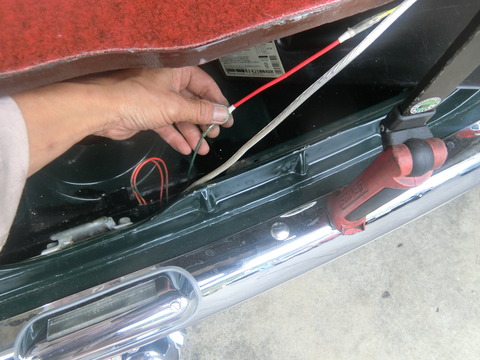

主原因は、12Vが来ていませんでしたので、引き直します。







CIMG4810


バックランプにコネクターからスイッチまでの導通は、問題無いことが確認







CIMG4816

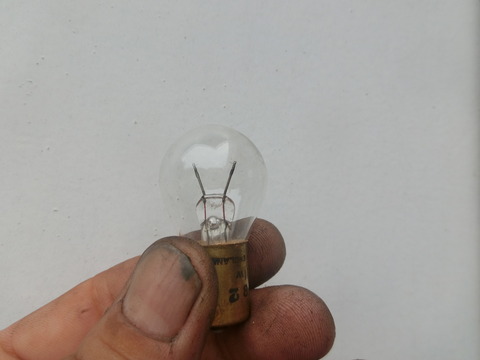

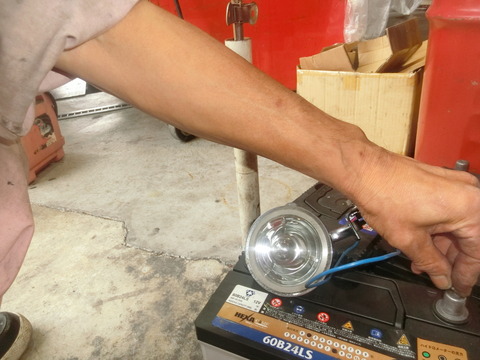

バックランプの単品、通電でバルブ切れていることも判明








CIMG4819







CIMG4818





CIMG4820




CIMG4822





9月26日追記

バックランプが点くようになったので

IMG_2151

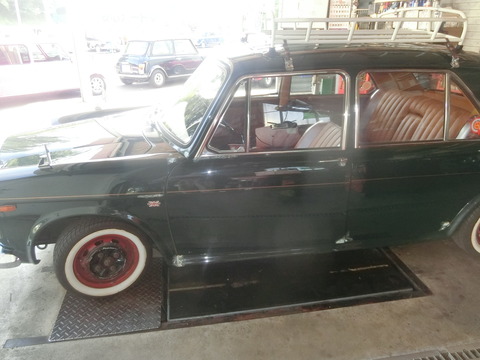

車検ラインへと進みます。。。



9月30日

CIMG5419

車検ラインに入ってブレーキランプが点灯しっぱなしになる症状がでましたが・・・

その後、正常になったのでそのまま車検ラインクリア。。

ブレーキ油圧ラインの間に入ってるスイッチなので、油圧の残圧が抜けなかったのが原因かと思います。

時々動かしてあげれば今のところは大丈夫そう。。。

将来的にはMINIと同じようにブレーキペダルにスイッチを付けた方がメンテはやり易いですね。


BlogPaint

灯火などの最終チェック中。。

BlogPaint

車検の時に外したパーツを戻して納車準備完了。。。



20191005




CIMG5695

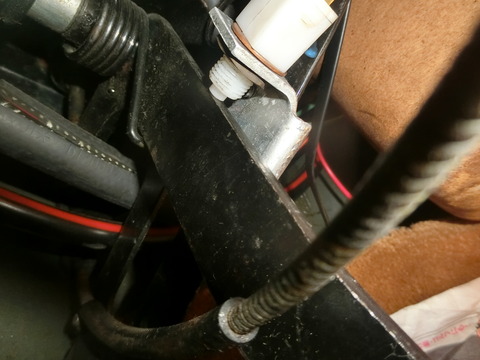

何と、ブレーキランプが点灯したままになってしまいました。

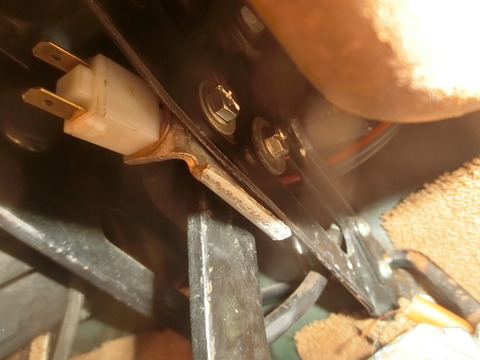

先ずは、機械式のスイッチに取り替えましょう。


このステアリングの下に頭を入れて作業です。


CIMG5687

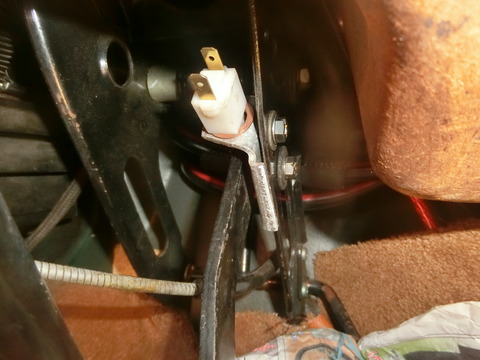

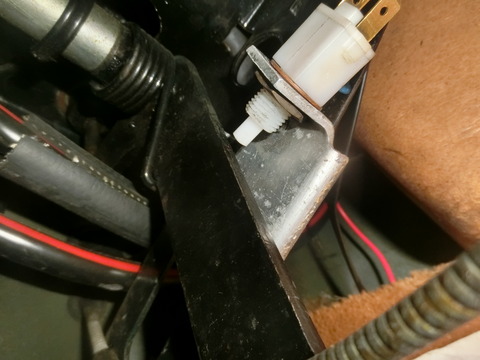

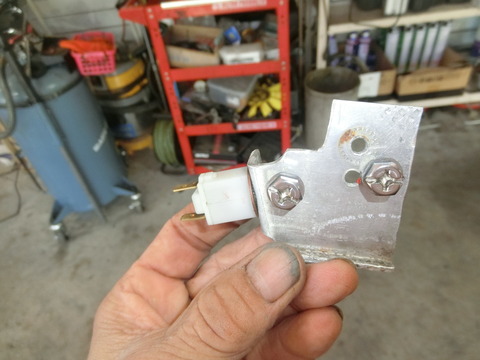

スイッチを作っちゃいました





CIMG5686


CIMG5685







CIMG5692

CIMG5688



CIMG5689







CIMG5690








追記
車検時、不具合事項

CIMG5527

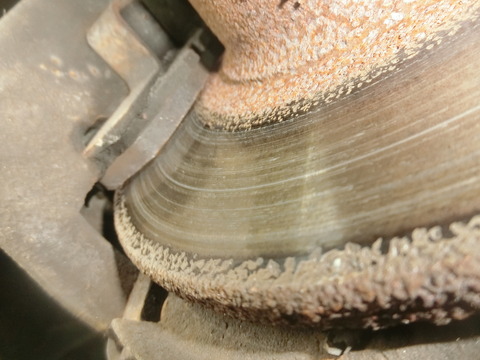

ディスクプレートの腐食、サビ



CIMG5528




CIMG5529








CIMG5520




クランクプーリー溝のサビ、腐食


CIMG5519









CIMG5512


ベルトが新しいですが、溝の錆により削られてV溝に沈み込んできています。



BlogPaint

CIMG5505

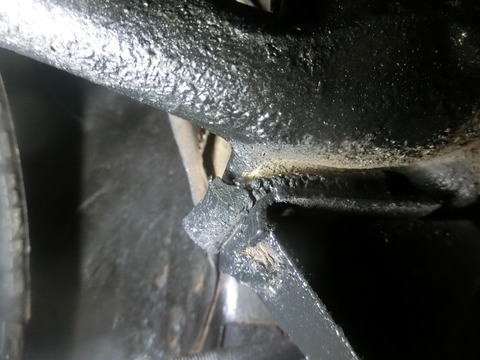

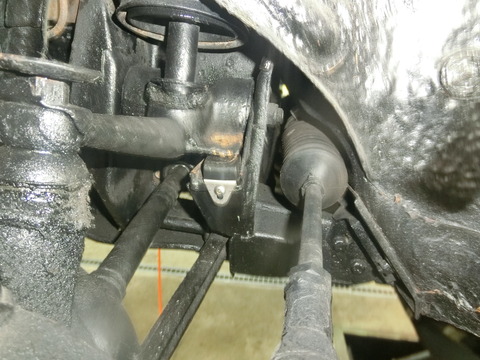

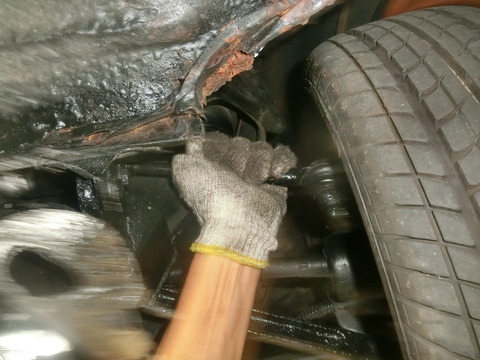

タイロッドに微かなガタとタイロッドエンドは、音が出るくらいのガタがあります






CIMG5496

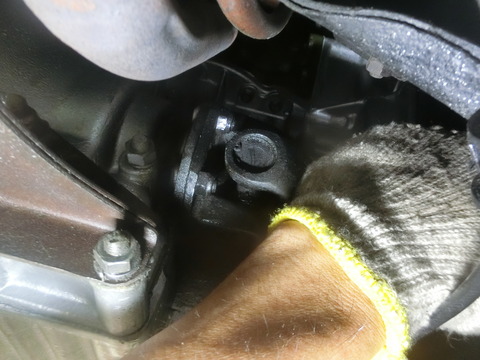

ドライブシャフトインナージョイント。

当時としては珍しくありませんが、スパイダージョイント。



CIMG5495

ジョイント部にガタが確認出来ます。






CIMG5493

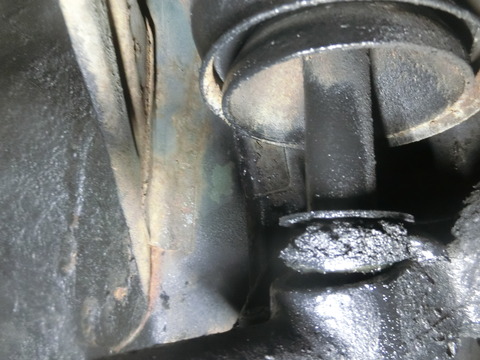

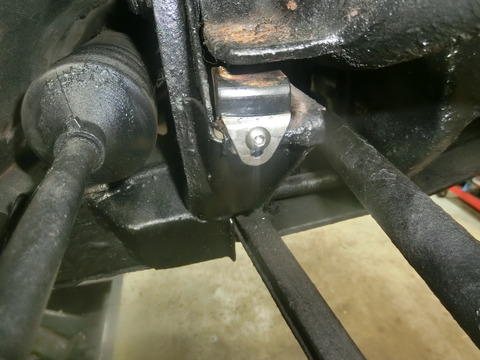

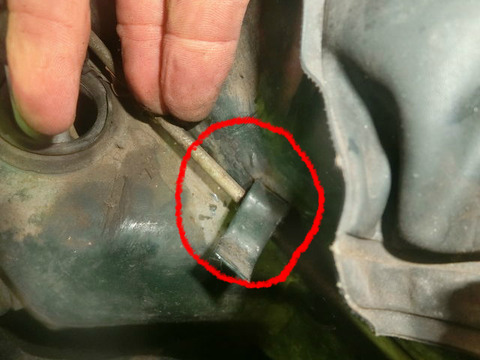

リバウンドバッハも潰れてちぎれています。

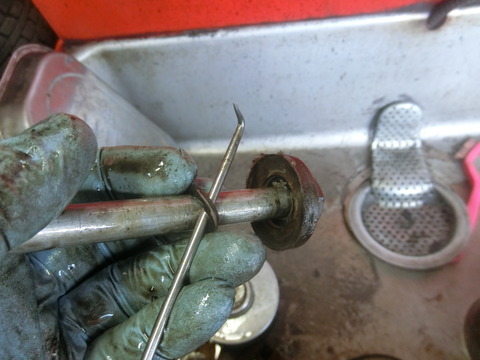

CIMG5490



ナックルジョイントのダストカバーがありません。





CIMG6056


BlogPaint

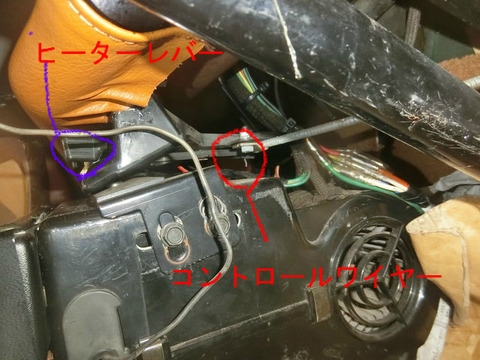

ヒーターレバーの作動不具合


CIMG6054

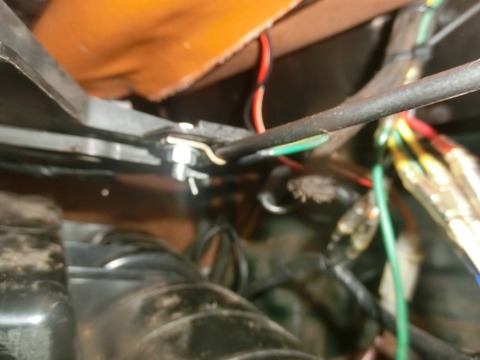

ワイヤーコントロール式でレバーにワイヤーが引っかかっていますが、






CIMG6055



ワイヤーが固着しているために外れてしまってます。






CIMG5962

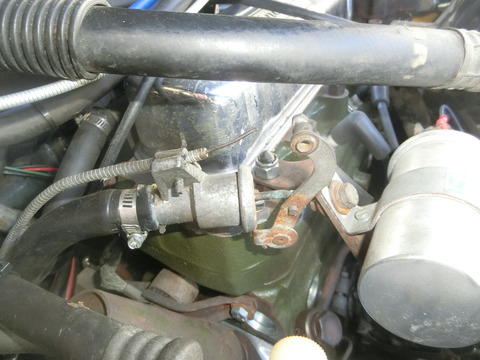

そのため、理由か?ヒーターコック側は、ワイヤーが外されています。




20191010


不具合個所を改善していきます



CIMG6058

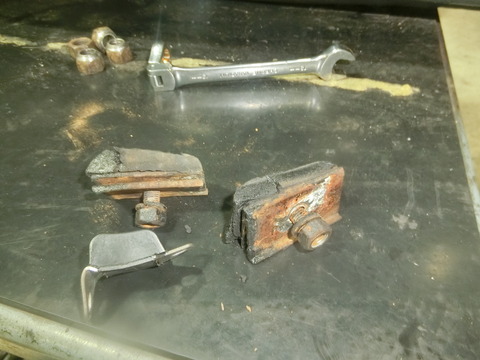

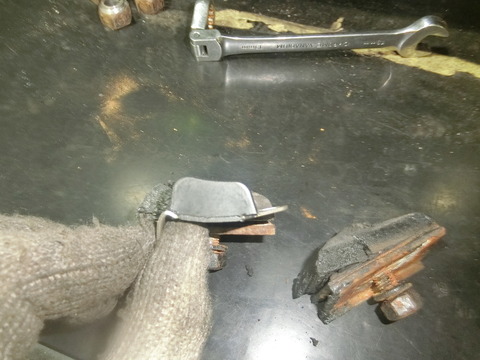

リバウンドバッハ



CIMG6062




CIMG6063





CIMG6060

タップ処理をして、現行部品を使用します



CIMG6064



CIMG6061




CIMG6073






CIMG6071


CIMG6072


ナックルジョインのダストカバーが硬化して取れてしまっているので
同程度のダストスポンジを取り付けます





20191011




BlogPaint


右ドアロックユニットの取り付けボルトの欠損です
SKT様がドアロックの調整を目的にボルトネジを
取り外したところ裏ナットが脱落、再取り付けが
できなくなってしまったそうで、ネジも無くまずは
分解して確認をします。









IMG_0308

ドアトリムを取り外そうとしましたが、インナーハンドル(ひじ掛け)の
取り付け状態が全く分かりません。
取り付けのネジなどが見受けられません





CIMG6078


位置決めがありましたが、接着されていました


CIMG6080

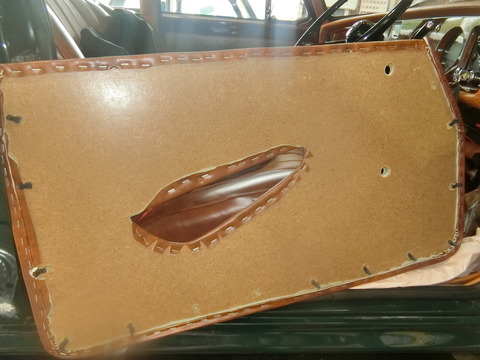

トリムを外すとひじ掛けが残りテーピングが、表れました。
テープの色の数の回数は、ドア内を開けているでしょう。





CIMG6079


ヒーターワイヤーは、在庫無し、入荷未定なので対応を検討中。
取り換えと雨漏れ点検の為に室内を分解します





CIMG6088

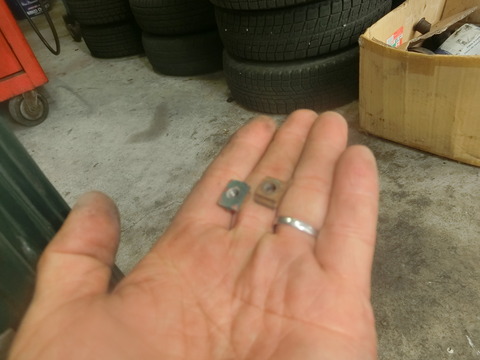

中に落下した、問題の内ナット
本来はハマって、接着されていたようです。





CIMG6084






BlogPaint



この位置にハマっていたようです






CIMG6093

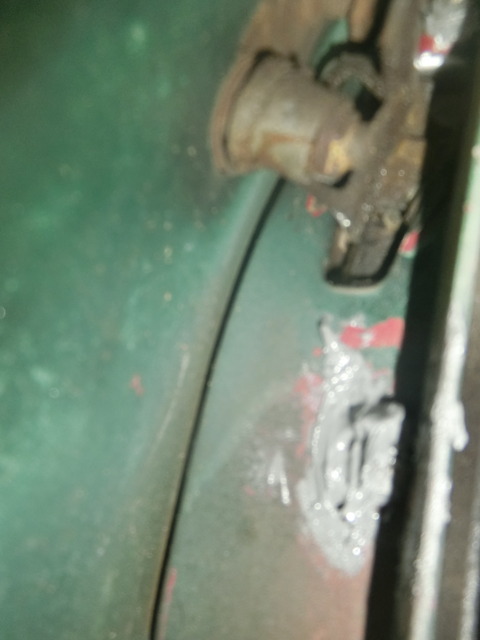

取り付面をア通称「アシズケ」、サンドペーパーで削ります





CIMG6090

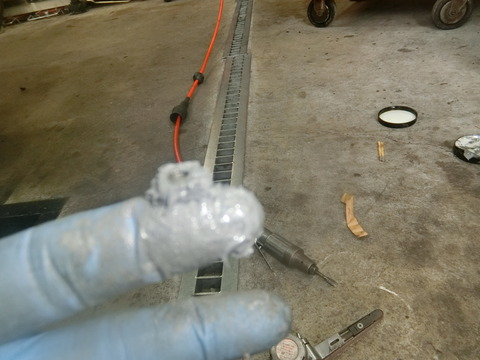

かなり懐かしいアイテム「デブコン」を使用して






CIMG6091



CIMG6092








CIMG6094



CIMG6112


ドアロックの作動状態を確認します













CIMG6147

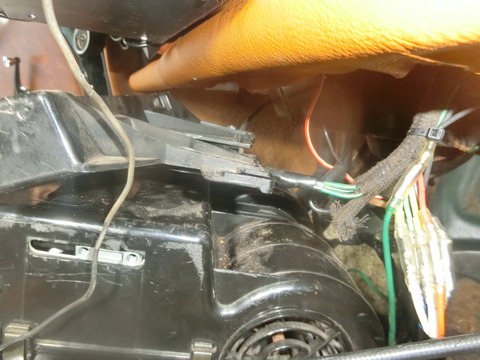

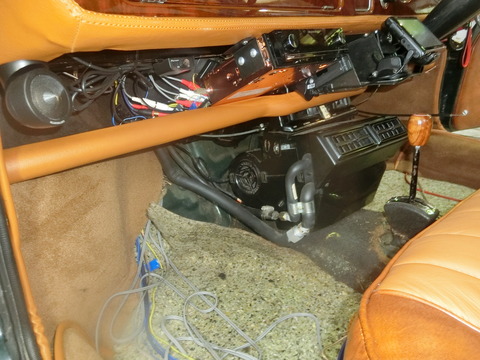

エアコンユニットをステーから縁切り、本体を移動します。





CIMG6148


この位置に隠れ取り付けビスがあります。





CIMG6145

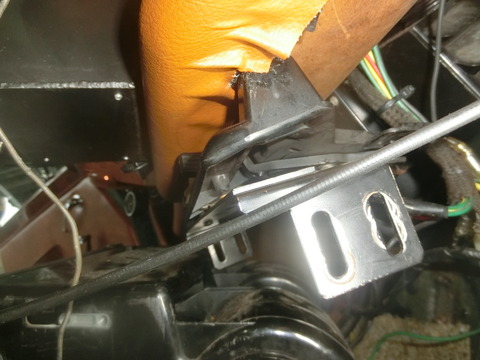

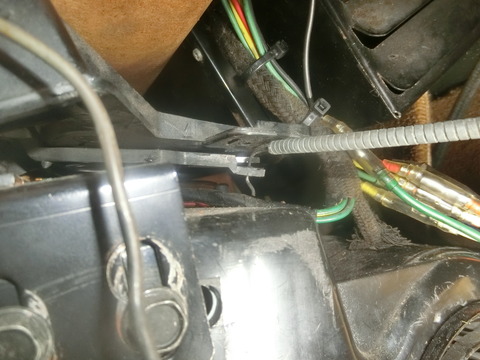

吹き出し切り替えレバーのワイヤーの状態を確認します。






CIMG6141



CIMG6149




CIMG6144










CIMG6168






CIMG6167









CIMG6163


ミニのヒーターワイヤーを加工して使います。







CIMG6165




CIMG6166



ヒーターワイヤーの作業中に室内を観察してましたら




BlogPaint

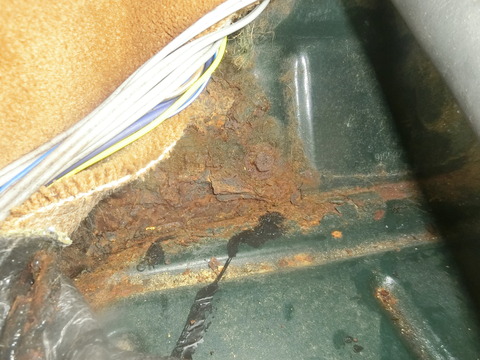

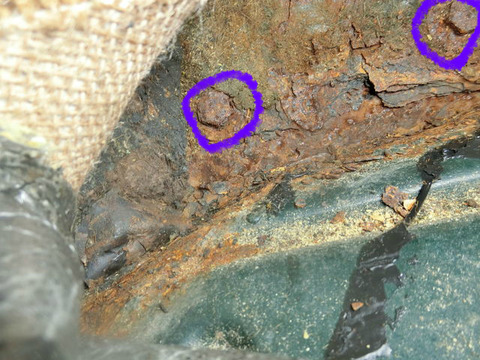

右フロアーパネル付近がこのような状態でした。

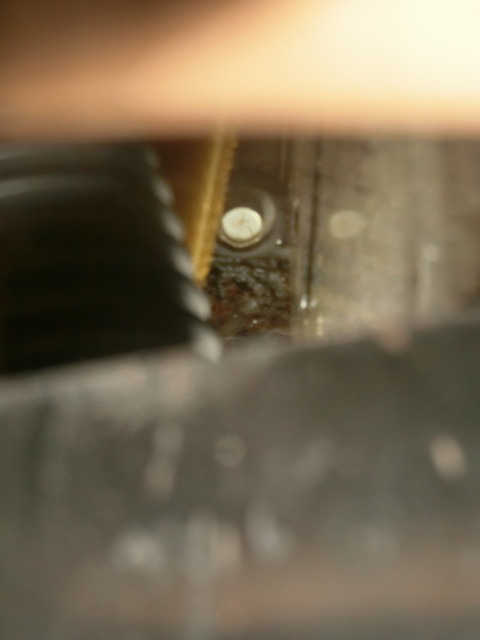

微かに見えるボルトは、サブフレームマウント取り付けボルト



CIMG6154





CIMG6150

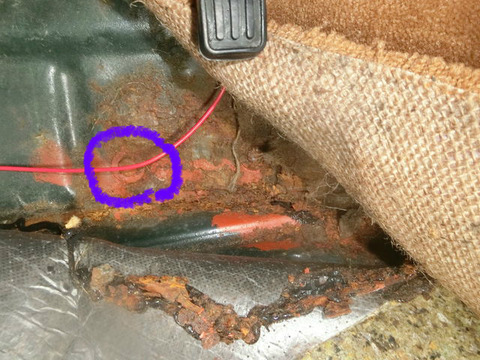

左フロアーパネルも同様です。




BlogPaint




微かに見えるボルトは、サブフレームマウント取り付けボルト





CIMG4465

なべちゃんに手伝ってもらい、水漏れ部位の点検をしてみます





CIMG4464




CIMG6180

左のフロアー下から湧いてきます



CIMG6189



カウルトップ付近に水をかけてみましたら






CIMG6185


CIMG6186

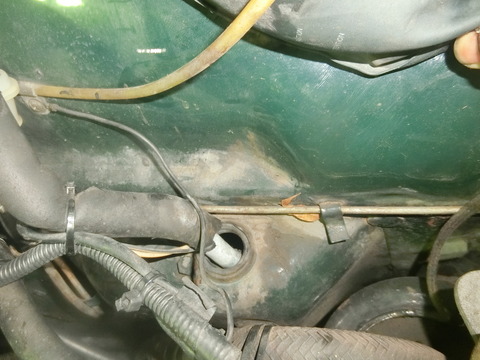

ヒーターケース裏手から侵入してきました







CIMG6191

エンジンルーム内のグロメット類はほとんど、経年劣化で痩せてます。
ヒーター系統やエアコン系統、配線の引き込み。
しかし、その部位からではないようです。






CIMG6190





CIMG6192




CIMG6188



CIMG6194






BlogPaint


この方向から覗きます



CIMG6197


CIMG6201

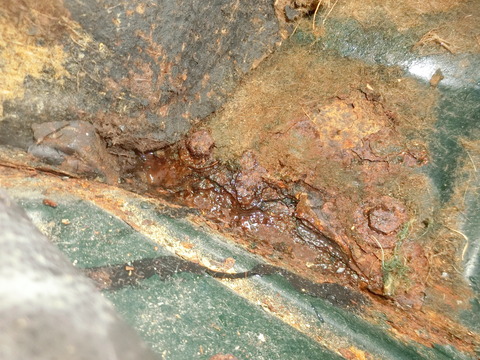

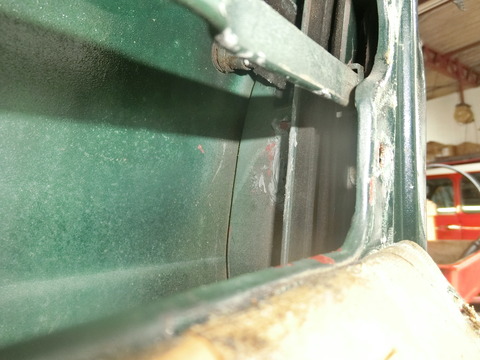

この錆から漏れていました


IMG_0530

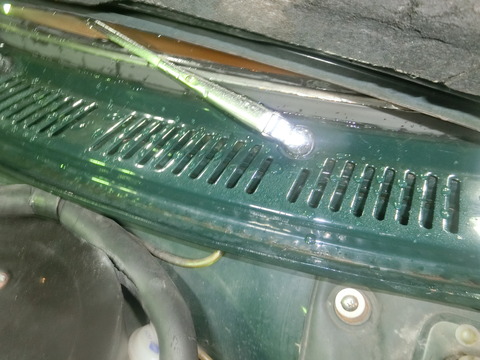

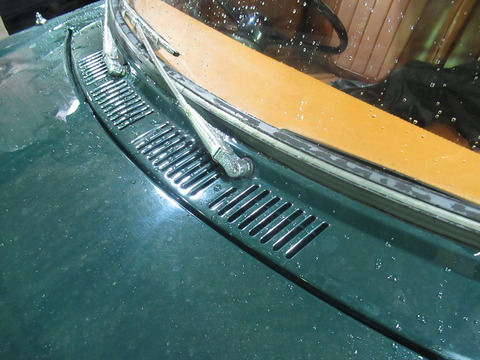

カウルグリル内の




BlogPaint


この辺り


CIMG6204

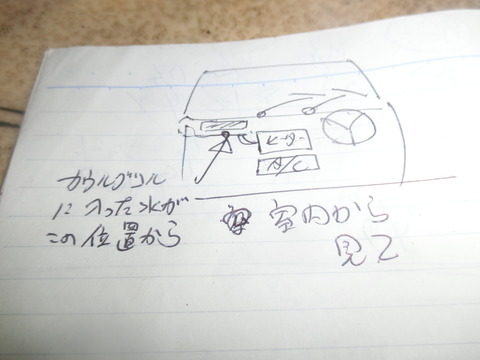

判りにくいので絵を書きました


IMG_0792


後いくつ寝ると免許もらえるかな?
マスター楽しみでお待ちしております。
