( ´ー‘)ゞ さぁ!11/24のSBoM第4戦の為にダイエットだ!の石川です♪


前回水温計が動かないトラブルで整備したIID様。


CIMG8731


「エンジンかからなくなっちゃったからよろしくー」とご連絡。


CIMG8733


「また撮るんですか?これで3回目ですよ?」
100回でも10,000回でも撮りますよ?

っと言うことで無事にキャメル到着しました。
作業はまだ少し先になりますが少々お待ち下さい。




11月14日追記

曽根です。。

少し時間が取れたので点検します。

IMG_2730

今日もまったくエンジン掛かりませんね。。

IMG_2733

クランク角センサーあたりが怪しいかな・・・との先入観で

ミニモニに クランク角センサーのフォルトが入っていることを願ってましたが・・・・ノーフォルト。。

BlogPaint

しかも、セルモーターを回すと クランク角センサーからの信号はちゃんと出てました。。。

IMG_2731

イグニッションONで 燃料ポンプの作動音が聞こえないな・・・

ポンプのヒューズまで電気が来てませんね。。

IMG_2739

イナーシャスイッチを直結してみましたが変わらず。。。。

IMG_2736

燃料ポンプリレーが入ってるメインリレーをテスト用と交換してみましたが変わらず。。。。

IMG_2740

元のメインリレーに戻してイグニッションONすると、カチッとリレーの作動振動を感じます。。。

メインリレーまでイグニッションの信号は行ってます。。

とすると・・・・・

メインリレーまでの常時電源 か メインリレーからヒューズまでの配線が怪しい??

IMG_2735

この続きは たつろうメカにお願いします。。。。




20191115



CIMG8822


配線図を参考に電気を追います。





CIMG8821

メーンリレーまでは、12Vが来ています。




CIMG8823




CIMG8824


検電ランプが点灯しています。




CIMG8825


燃料ポンプに12Vが来たり来なかったり、
そして、ポンプが回らないことが分かりました。


手こずっています。





20191116



CIMG8827



エンジンは、始動しました



CIMG8832


ガソリンポンプへ12Vを直接。





CIMG8833

エンジン始動中の車両コネクターに12Vは、来ています。




CIMG8834



これから、このコネクターを接続で何故、始動しないかを追求します。

現在、コンピューター、メーンリレー、フューエルポンプは入庫時の
状態に戻しています。






20191119


CIMG9202

電源系統、電圧は、各部、12V以上が確認できています。そのため

抵抗大、もしくは、接続部位の抵抗などが原因による
作動不良も感がえられます。





CIMG9204

ジャンクションボックスから、イナーシャーS/Wまでの抵抗を測定、
仮説を立てて、配線を作り直して、状態を観察しましょう




CIMG9207



CIMG9208






CIMG9214


各部の接続を確認します。




CIMG9213





エンジンが始動して、今までの作業の意味が分からないくらい
不具合の再現ができません。


ECUを確認、点検します



CIMG9215




CIMG9216






CIMG9218




CIMG9219




CIMG9220




CIMG9224


CIMG9225




CIMG9222




BlogPaint


CIMG9274



試運転に向かいます。


11月20日追記

曽根です。。。 1日テスト走行させていただきました

エンジン止めて、何回か再始動テストもOK。。。

これで大丈夫かな・・・



11月21日追記

お待たせしました。。

ひとまず、燃料ポンプの電源をヒューズボックスを介さない別回路で作ったのでこれで乗ってください。

この状態で再発しなければ 今回別回路にしたところに原因があることになりますので

ヒューズボックスまでの配線を改めて見直します。。。



IMG_3172

本日、2020年のカレンダーが出来上がってきました。。。

IID様、1号です。。。。


IMG_3174

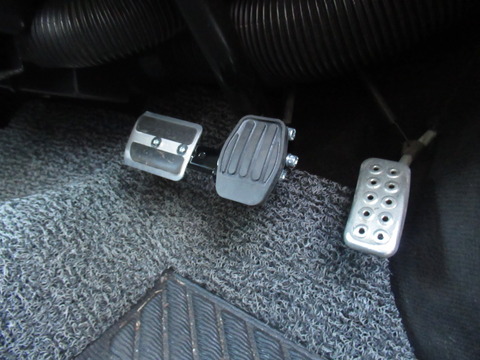

IIDさまはもうずっと前から左足ブレーキなのだそうです。。。


IMG_3175

おとーと君のペダルをご覧いただき、ご自分で取り付けることにしました。。。

BlogPaint

エンジンストールの再発しないことを祈りながらの納車です。。。。

でも・・万一の時は任意保険の無料レッカーでまた入れてください
