曽根です。


コロナでお出かけも自粛な今年のGW。。。

ならば・・  増量スタッフミニディして  店に籠ろう♪ 『Stay Shop』 作戦です。


R0014220

お題は、通勤車の3代目曽根号はどこまで変わるか・・・


第1幕は ラバコン交換でロードホールディングを良くして、調整式ロアーム&テンションロッドで気持ちいいアライメントにする。。。


第2幕は 腰下ノーマルでなエンジンにはちょっとアンバランスな、『ビッグバルブ、ビッグポート、ハイコンプなチューニングヘッド』 で速くなるのか実験してみよう企画です。





で、第1幕 始まりぃ~

R0014224

メインメニューの部品たち。。。


R0014222

先月 公認が不要になった調整式ロアーム と 調整式テンションロッド。。

この2つで、、キャンバー キャスターを自由に調整できます。

最初は、ツアラーっぽい足にしてみたいな・・  目標は緩い高速コーナーが気持ちいいアライメント。。



R0014223

25年間そのままのペチャンコラバコンの3代目曽根号。。。

固い、柔らかいという前にほとんどストロークしない足だったかも。。(笑)


今年3月の雨のTBCCでは固すぎる足と溝のないタイヤで突然リヤが流れ出す・というアクロバティックなレースになりました。。

今回のチョイスは、フロントにハードラバコン リヤには乗り心地の良さと耐久性で定評のAVONモールトン。。

スタビライザーは付けずに試してみます。。

リヤのグリップがよくなる分アンダーステアは強めになる予想です。






R0014238

ハイローも皆様にお奨めしてるロードアジャスターに替えてみます。。


R0014240

分解前のフロント。。

R0014242

ショックアブソーバーだけは前にビルシュタインの格安版B4に交換しました。。

ホントは・・・調整式のプロテックとかにしてみたいけど・・B4もまだ抜けてないからもうしばらくこのまま使ってみます。



5月2日追記


R0014248

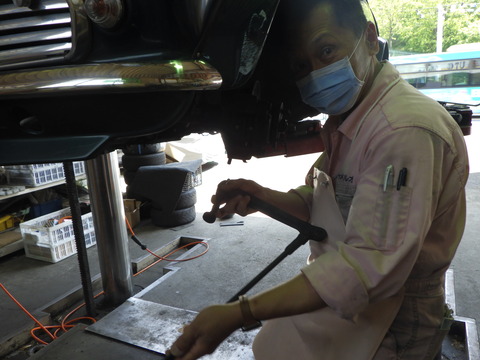

ロアームとテンションロッド交換から開始。。。

DSCF4733

ロアームシャフトにブッシュのシャフトが焼きついて取れなかったので回りを削ります

すんなり取れることのほうが少ないくらいですね。

DSCF4735

取れた・・

DSCF4737

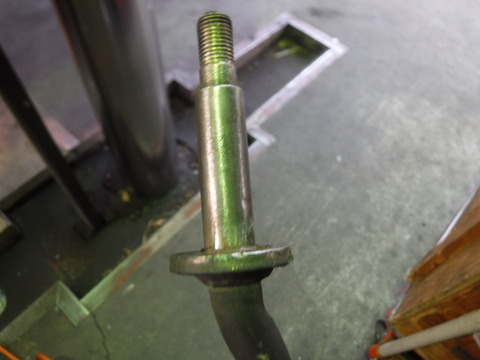

シャフトを磨いておきます。

R0014250

もちろんブッシュはコレ。。 ABRコンぺブッシュ

ブッシュの内側に溝にグリスが溜まる仕掛け・・

R0014254

ステンレスのシャフトにグリスをつけて

R0014258

組み付けます。。。

DSCF4739

だから、ロアームがスルスル動くようになります♪

いい足はより良く・・

ダメな足は更にダメに・・・(笑)

DSCF4738

新旧交代の儀・・・

今回の足回り交換では この2つのパーツで自由にアライメント調整できるようになることが大きな進歩。。


R0014279

次はアッパーアーム外して、いよいよラバコン交換です。

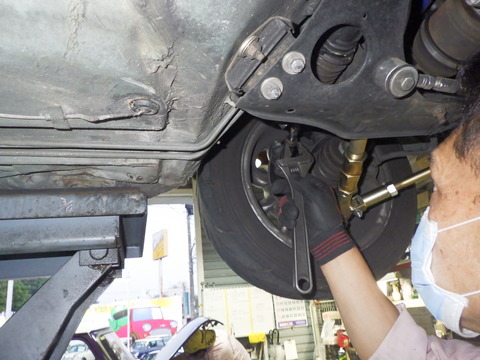

アッパーアームの前側の11mmのボルトの脱着が難所。。。

R0014284

アッパーアーム外れました。。


R0014286

ラバコン出てきました~


R0014287

25年間がんばってくれました。。 半分以下にまでペッチャンコ。。

さすがにココまで潰れると小さな荷重ではビクともしてくれそうもありません。。

フロントのラバコンは10年ごとに交換したいですね・・・


BlogPaint

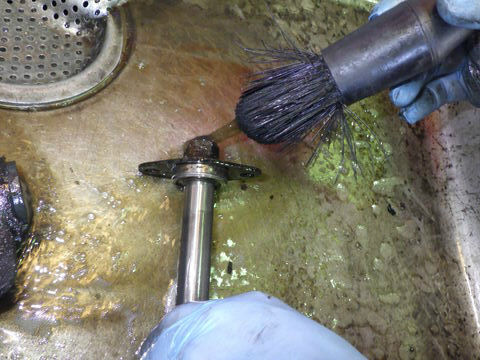

アッパーアームのシャフトのお掃除しておきます。。

通常ならココを分解するのは10年後ですからね。。。

DSCF4731

そして、今回チョイスするフロント用ラバコンは強化タイプ。。。

形状もスクエアに近いので初期入力から固いですが、強い荷重には十分変形してくれてサスペンション機能を発揮してくれます。

レース参戦中のワークスATもフロント側に採用して、スタビライザーはつけてません。。

DSCF4764

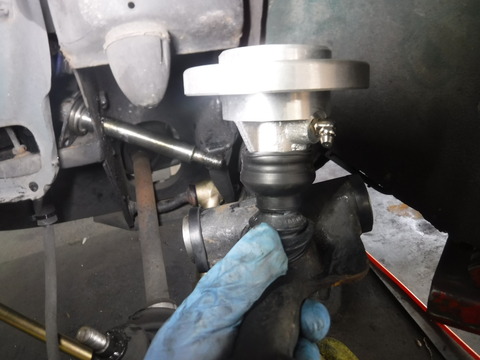

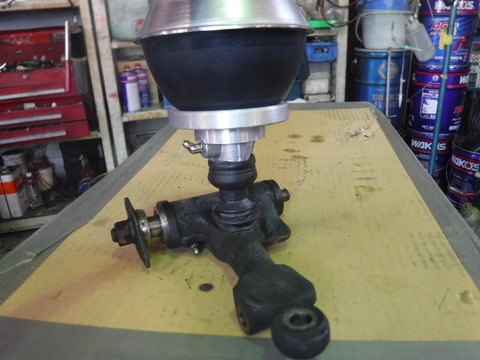

こんな感じで取り付きます。。

ラバコンを受け止めるロードアジャスターのお皿の形状でサスペンション性能が変わります。

お皿が小さければラバコンは潰れやすく柔らかめになり、大きければ固くなります。

ロードアジャスターのお皿と強化ラバコンの相性はよさそうです。

DSCF4765

さっき取り出した25年選手の2倍の厚みはあります。。。

固めながらキチッとサスペンションストロークは確保できます。。

DSCF4766

アッパーアーム取り付け

R0014262

フロントサスペンションの組み付け完了。。

R0014264

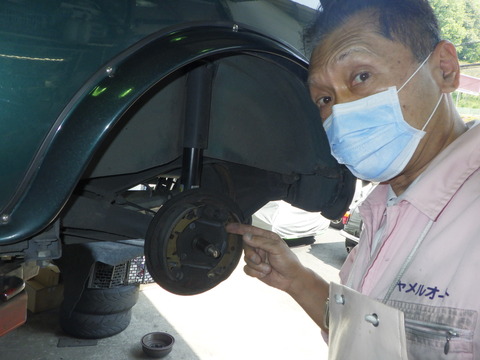

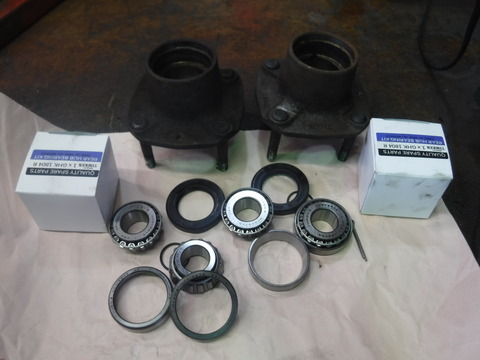

リヤはラバコン交換の前にベアリングがゴロゴロしてるのを発見。。

R0014266

こりゃ交換しとかなきゃ。。。

DSCF4757

左右とも交換しました。


DSCF4760

左リヤのラバコン交換はガソリンタンクをずらすところから始まります。


DSCF4748

ショックアブソーバーを外してからラバコンが外れます。

リヤの方が軽いので潰れは少ないのですが・・・・さすがに25年間使えばリヤもペッチャンコ。。

DSCF4752

真ん中が今回リヤ側に採用する アレックスモールトンAVON製ラバーコーンDOスペック はキャメルでは皆さまにお勧めしてるイチオシ。。

乗り心地と耐久性が従来品よりgood

ワークスATもリヤは重量が軽いのでこちらのラバコンを使ってます。。

それにしても、左右の取り外したラバコンはペッチャンコだなぁ・・

DSCF4762

ナックルジョイントも新品にします。

DSCF4751

さぁ、これからがんばっていただきましょう。。。

普通に使えばリヤは15年くらいで交換でしょうか。。。

R0014274

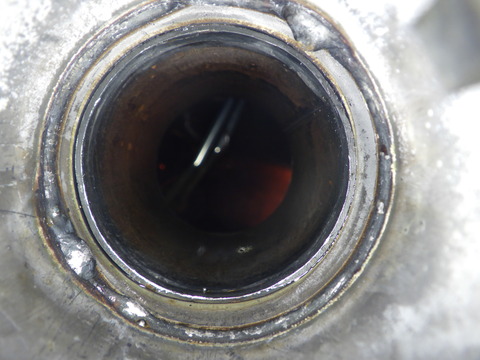

ガソリンタンク動かしたときはタンクシール交換のチャンスです。。

DSC07135

あぁ~  疲れた。。。

R0014347

とりあえずテンションロッド、ロアームともに今まで付いてた純正と同じ長さで組み付け完了です。

だから、純粋にラバコン交換だけの変化といえます

R0014348

だからステアリング特性はほぼ同じで、乗り心地が格段に変わりました。

フロントがハードラバコンというのと、ショックアブソーバーが固めのビルシュタインB4なので柔らかいという乗り心地ではなく、固いながらもしっかりストロークするようになった足。。です。


R0014349

特に感じるのはブレーキングでフロントが沈むようになったこと。

今まではフルブレーキングでも突っ張った足が力を受け止めずにズーッと滑っちゃうのでポンピングブレーキしてましたが、ガツンと踏んでもノーズダイブしてタイヤに荷重を乗せてくれる感じ。

街乗りのコーナリングGではロールはほとんどしないくらいな固さです。。

好みはありますが、時々サーキット走行もする3代目曽根号にはいい感じになりました。


~   ~   ~   ~


さてさて、第一幕で試したかったアライメント。。。

ツアラーのような足   ツアラーってどんな足だよって(笑)


DSC07345

直進性が強めでステアリングを切るとやや重め。。。

ステアリングレスポンスは敏感な感じ。。

高速道路の緩いコーナリングが楽しくなる・・・・・・そんな感じのイメージです。

R0014376

とりあえず・・ノーマルと同じ長さにセットした調整式テンションロッドとロアーム

R0014384

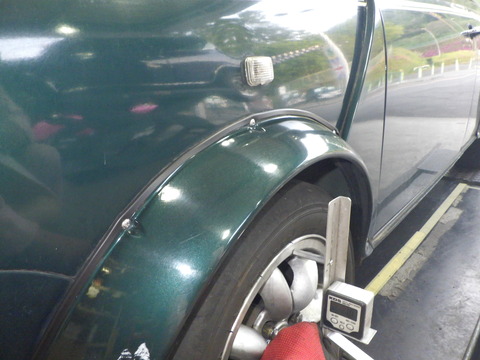

フロントのキャンバー測定中。。。

R0014385

キャンバーはポジティブ0.1°  ほぼ直立状態ですね。。

ノーマル車高のMINIはたしか逆ハの字のポジ2°だからちょっと車高落とすとキャンバーゼロくらいになります。

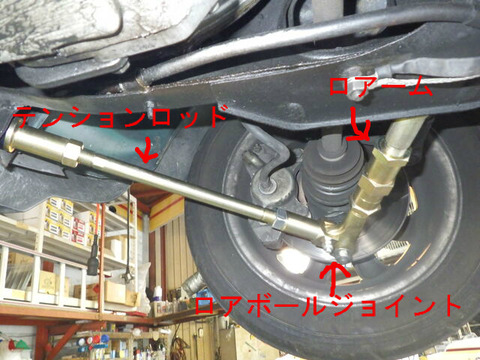

右前足を下から見たところ。。。。

BlogPaint

スイベルハブの下側のロアボールジョイントに対して、調整式テンションロッドと調整式ロアームが取り付けられてます。

この2本の長さを調整することで ロアボールジョイントの位置を変えることができるようになります。


ロアームを長くすればキャンバーが付いて、ハの字になります。

ハの字になればコーナリング時の踏ん張りがよくなりそうなのはすぐに想像できます。。

テンションロッドを短くするとロアボールジョイントが前方向にいくことでキャスターがつきます。

キャスターが付くと直進性がよくなります。  オートバイのチョッパーみたいな感じ。。


BlogPaint

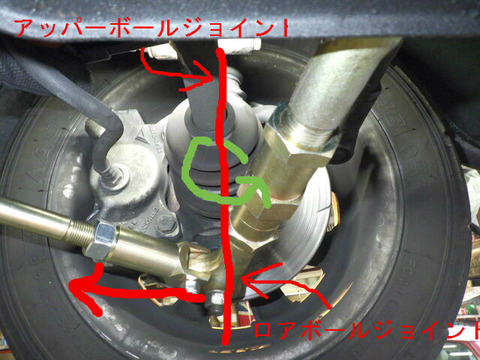

ステアリングを切ると、アッパーとロアのボールジョイントを繋いだ軸を中心に回転します。

キャスターが付くと(寝かすと) いうことはこの回転軸が寝ることになります。。

キャスターを寝かしてステアリングを切ると、進行方向から見るとキャンバーも付くように動きます。。。

なのでキャスター角が大きくなるほどステアリングを切ったときのキャンバー変化が大きくなります。

今回は実験なので、このキャスターを本来の『3°±1°』より、よけいに付けてみようと思います。

R0014387

ロアームを伸ばすとキャンバーが付くのと同時にキャスターも寝る方向に付いていきます


R0014388

なので微調整程度にテンションロッドは短くする方向に調整していきます

R0014394

ロアームを伸ばすと、タイロッドが引っぱられる方向に動いてトーアウトになるのでトーイン調整もしておきます


R0014391

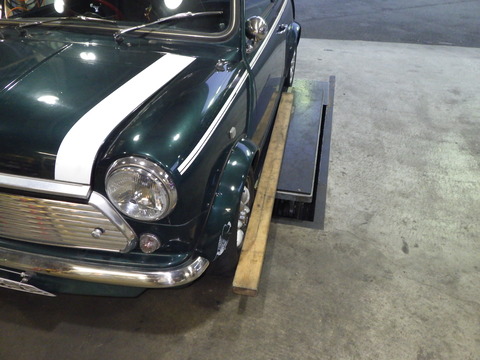

まったーマン式 トーイン測定棒・・・

R0014392

キャンバーは少なめですが1.5~1.7°程度(ハの字方向に)つけたのでトーゼロ~ややトーアウトに調整。。

R0014402

試運転を繰りかしえて直進性を調整します。。

実はこれが1発では決まらず何回もリフトアップを繰り返すことになります。。。

R0014405

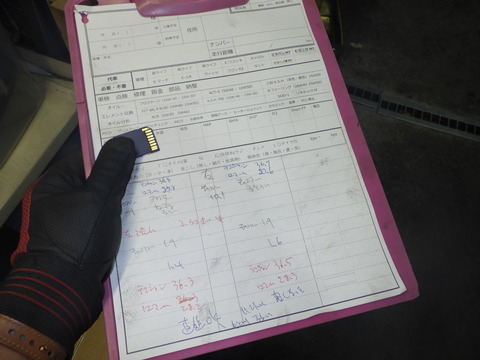

自分にしか分からないノート・・(笑)

R0014404

そうそう、こういうステアリングをやってみたかったんです。。。

直進性強め。。ステアリングの戻りも強め。。 ハンドルちょっと切るとグッと効くステアリング・・

長く続く高速道路の直線が楽で、緩いコーナリングはちょっとした舵角で気持ちよく曲がる感じ。。。

おー、早く高速道路で試したいな・・・



って思いながら気持ちよく試運転してたら・・・・

DSC07378

突然 ぼぼぼ・・・・・・ エンジンストール

R0014410

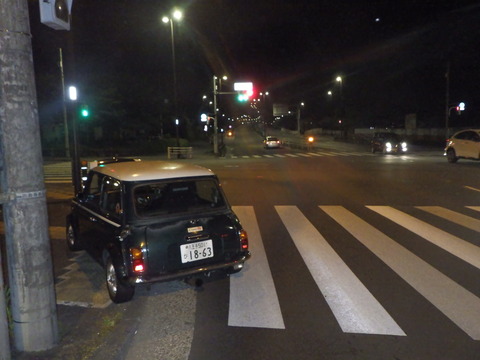

しかも止まったのが交差点だし・・・


どうした・・   ガス欠か?

R0014411

いや、ガソリンは十分入ってる・・

セルモーター回すとタコメーターの針がピコピコ動くから点火じゃなくて燃料トラブル??。。




『すみません、交差点で止まっちゃったんでレスキューお願いします』

R0014413

と、数分後に助けに来てくれました。。

R0014414

ありがとう。。。




さて、ここからエンジンストールの原因究明になります・・・

R0014416

燃料系トラブルっぽい気がしますが、念のために点火からチェック

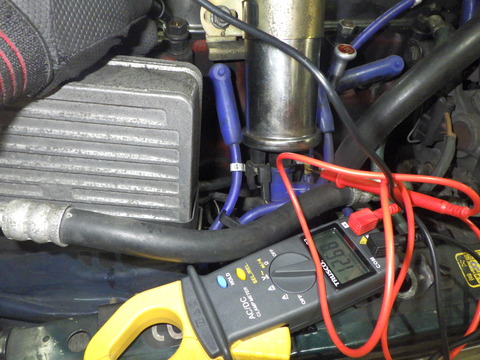

イグニッションコイルへの12V電源はOK。。

BlogPaint

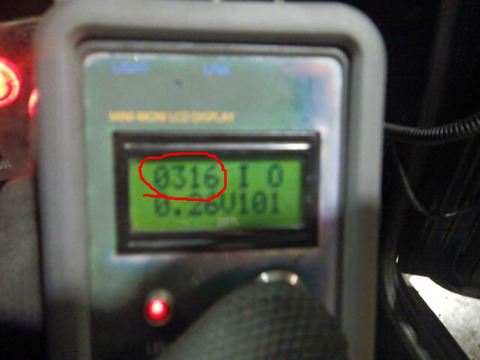

ミニモニでクランク角センサーの信号を確認。。

セルを回してる時に316rpmの回転信号が出てます


R0014423

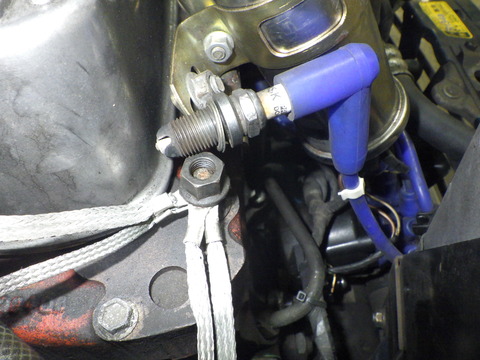

更にプラグがスパークしてるのを確認。。

やっぱり点火は問題ないです。



R0014419

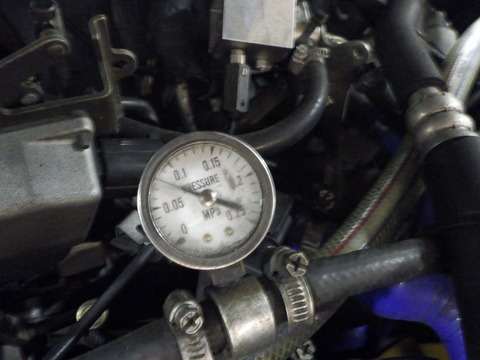

燃圧計が付いてるので燃料ポンプの作動が確認できます。

イグニッションONで1.1kgまで上がって、しばらくすると0.8kgまで落ちます。

ここまでは正常。。

R0014420

セルを回し始めて、回転信号が出てるのを感知するとECUが燃料ポンプを起動する信号をメインリレーに送る仕掛けです。。

その連携がうまくいってればセル回し始めたら再び燃圧が上がります。。

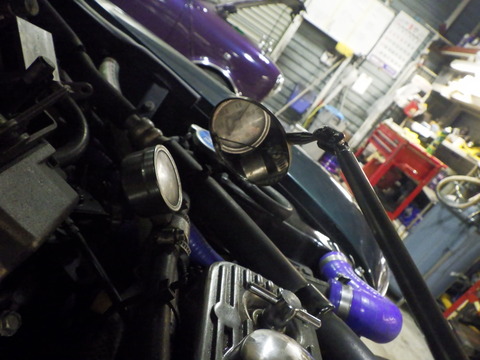

セルを回してる時に燃圧が上がってるかを鏡でみながらチェック。。

燃圧計はしっかり反応してます。。

ということはインジェクターまでは燃料が届いてるけど燃料を噴射してない??


R0014424

R0014425

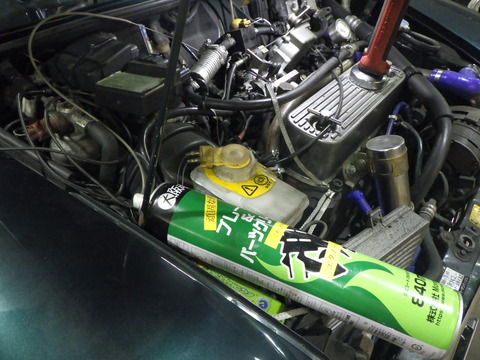

パーツクリーナーを吸わせてセルを回すと・・・・・初爆がありました。。。




じゃ、インジェクター不良??

BlogPaint

乾電池で電圧かけてインジェクター内部から断続音が出てることを確認。

インジェクターは大丈夫そう。。。



インジェクターに噴射信号出してるのはECUだよな。。

R0014433

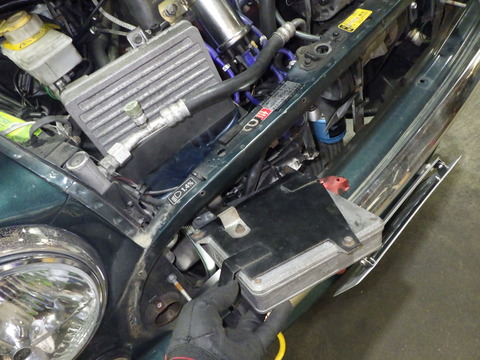

他のECUに替えたら何事も無かったかのようにエンジン始動。。

R0014434

何でぇ・・原因はECUのパンクでした。


R0014450

R0014447

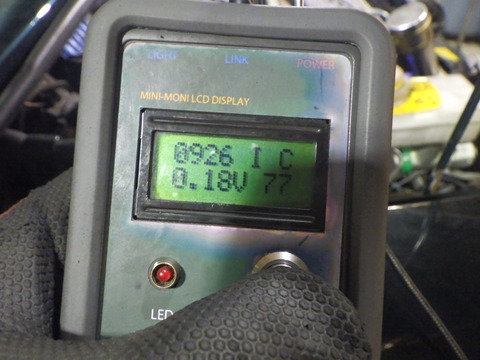

エンジンは快調に回ってます。

R0014453

よかったぁ・・ コレで乗って帰れる

R0014451

すっかり遅くなってしまいましたが、

今回のアライメント調整のフィーリングを確かめたいんで走行テストしながら帰宅することにします。。。


R0014460

エンジンは今までより快調になったかも・・(笑)   気持ちイイぞ。

R0014456

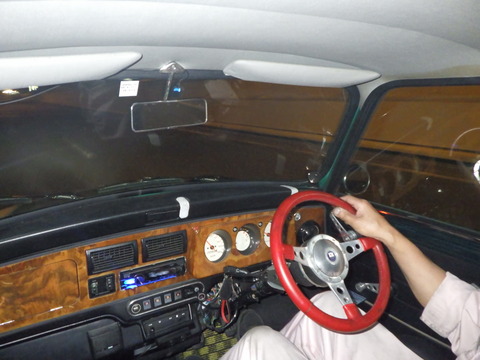

直進性と高速コーナーのフィーリングを確かめたいんで高速道路で試運転。。。




一言でに言うと・・ベンツみたいなステアリングになりました。

直進性抜群で、首都高のように緩やかなカーブは最高に気持ちいいステアリングレスポンスです。

ビデオでもハンドルを回す角度が減ってるのが分かるなぁ・・

ハンドルを回して曲がるというより、オートバイのコーナリングのようにこれから向かっていく方向を意識するっていうフィーリングに近づいた感じかも。。。

ベンツみたいに大きめなステアリングが合いそうです。。



R0014461

調整式ロアームとテンションで アライメントが自由に調整できるようになったのでノーマルと違う味付けのフィーリングを試してみました。

今回の高速ツアラー仕様・・・大成功!




★今回は実験で行ってますので本来の位置よりよけいに傾けるのでロアームブッシュが変形します。






次は第2幕  腰下ノーマルでなエンジンにはちょっとアンバランスな、『ビッグバルブ、ビッグポート、ハイコンプなチューニングヘッド』 で速くなるのかの実験につづきます。
