|´ー`)ノ皆様見ていますか?オリンピック開催しましたね!運動音痴の石川です。


この間オイル交換したばかりのOT様。


ISK_9051


「ずっと調子良かったのに一昨日くらいから急に滑ったようになっちゃったよ」


ISK_9053


ドライブに入れてもうんともすんともですね・・・(汗)


ISK_9055


聞き取り調査。


ISK_9063


物的証拠さがし。
「こんなドレン嫌だー!」

KAJI3792


これは久しぶりに見る大物ですね。。

完全にギヤドラムを削ってしまったようです・・・

ISK_9075

「滑り始めてから20㎞くらい走ったそうなので、そこでブレーキバンドの摩擦材がなくなって金属どおしが擦れたんだろうなぁ・・」




安心オートマにするにはエンジン降ろすんだし・・・

P1050638

もうちょっと分解すれば、ハートピストン&超軽量コンロッド・・もイケちゃうけど。。

P1050640

うーん・・ハートピストン入れたいけど、他に足回りもやりたいしな・・


P1050641


「とにかく元気にしておくれ。」

お預かりします。




8月6日追記

ISK_9066

オートマに掛かる油圧をみるため油圧計を取り付けてもらいました

ISK_9067

フィルターヘッドから油圧計に繋ぎます。。

オートマMINIの油圧は、オイルポンプから汲み上げた全量がフィルターを通ってからオートマ内部のバルブボディに供給されます。

そしてバルブボディでオートマとエンジンに配分されます


P1050621

フィルターケースの表面温度76.6℃。。

暖気が完全に終わった状態でテストします


P1050622

ニュートラルでの油圧。

P1050623

6.5㎏ 正常です

P1050624

ギヤを1速にいれると・・・

P1050625

3.0㎏しかありません。。。 この時ギヤは繋がってる感触はありません


ここでちょっとアクセルを煽ると・・・

P1050626

カツンとギヤが入ったような感触とともに油圧が6.5㎏まであがりました

リフトアップしてるのでタイヤは前進方向に回り始めました。

地面に落とせば空回りしてしまうような回り方です・・・

P1050627

2速・・

P1050628b

6.0㎏です。。 タイヤはさっきと同じく力なく前進方向に空回りしている状態


P1050629

3速も

P1050630

6.5㎏かかってますが、タイヤが前進方向に勢いだけで回ってる感じは同じ。



P1050631

リバースに入れると・・

P1050632

本来なら11~12㎏かかるところですが、5㎏くらいしかかかってません。

この時タイヤはリフトアップしていますがまったく動いてません・・・

P1050633

アクセルを煽って回転を上げると、前進の時と同じようにカツンと油圧がかかったショックとともに油圧は7㎏まであがりました。。

本来の油圧よりかなり低く、内部でかなりの油圧が漏れてる状況です。。








リフトアップして下廻りの点検します

P1050647


P1050648

右前足回り・・


P1050649

アウターブーツのヒビはかなり深いです。。

エンジン脱着でドライブシャフトを抜きますからブーツは交換しましょう。。

P1050650

右のラックブーツはパックリ大きく割れてます。

P1050652

アッパーボールジョイントに少しガタが出てますね。。


P1050654

左前足回り・・・

右ほどではありませんがこちらのアウターブーツにもヒビが入ってます

P1050655

ラックブーツは左側も破れてました。。



P1050656

オートマ背面からみたところ

オイル漏れはそれほど多くはありません

P1050658

ミッション番号は

P1050659

デフケース番号と同一。。。 オートマの分解歴は無さそうです。

P1050660

左のインナーブーツからはグリスがはみだしてます。

シャフトを抜いた時にインナーブーツも交換しちゃいましょう。


P1050662

リヤ側は・・


P1050663

ずーっと交換したいって言ってますよね。。。

抜けちゃったショックアブソーバー。

P1050664

ペチャンコのラバコンも交換したら乗り心地は激変ですよー。。。




8月7日追記

見積りができたので作戦会議でご来店。。

P1050758

エンジン降ろしてる時にできることは一緒にやっときたいな。。

足回りはその後でもできるし・・。

P1050759

やっぱりこれでしょ。。

ワンサイズオーバーで16㏄アップの1287㏄になるハートピストンと

680g⇒480gまで軽量化してバランス取りしたコンロッド。。

これは入れといてよ。





OTさん、もっと面白いポーズでお願いしま~す。(笑)

P1050760

これでどうだい。。

バッチリOKです。。

P1050761

9月末~10月上旬完成を目指して頑張ります。。。



8 月 17 日、かじかわの追記です。



KUBO4801
エンジン・トランスミッションを降ろしました。
梱包の後、九州に発送します。

8/19アズマ追記です

AZM_6280

本日、九州の岩本自動車へエンジンを発送しました。

ハートピストン&超軽量コンロッド+安心オートマ になって帰って来るのをお待ちください。


~  ~  ~  ~  ~  ~  ~  ~  ~


九州の岩崎さんからの分解点検レポートです。


さて前にも後ろにも動けなくなってしまった原因は何だったんでしょうか!

IMG_2818

診察台に乗りました

IMG_2820

ウォーターポンプは再使用できそうです

IMG_2825

サーモハウジングボルトも流用します


IMG_3134

残存オイルを抜きます

IMG_3135

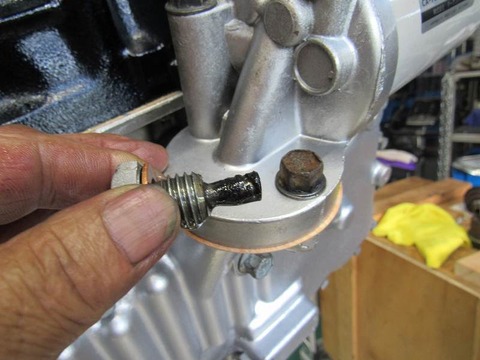

ドレンボルトは鉄粉山盛り。。

ギヤドラムとブレーキバンドの状態は予想できます・・・

IMG_3137

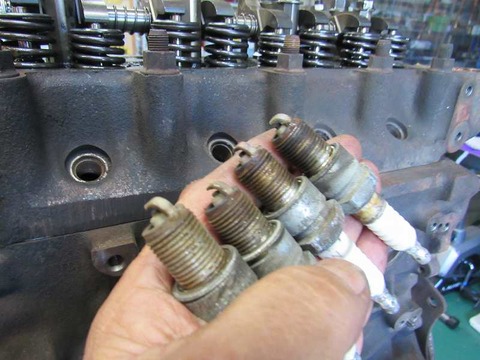

まずまずの燃焼状態です。

IMG_3138

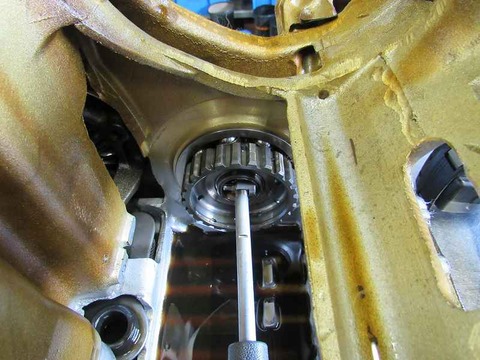

コンバーターを外します・・

IMG_3140

コンバーターシールは純正品でした。

過去にオーバーホール歴は無いようです。

漏れると厄介なコンバーターシール。。。

キャメルオートで日本製高品質のシールを作りました。。。


IMG_3145

オートマのフロントパネルを開けると・・

IMG_3146

デフのブロンズワッシャーが出てきました。。。


IMG_3149

コンバーターハウジングを外すと・・・

IMG_3150

ボールベアリングが一緒に出てきました。





IMG_3154

リヤのブレーキバンドの消耗チェック。。。


IMG_3155

IMG_3156

予想通り消耗してます・・・・



IMG_3157

3速は正常摩耗かな。。

IMG_3158

予想に反して2速バンドもダメそうです。。。。



IMG_3160

オイルポンプのガスケットが切れてカムメタル側に漏れていたようです。

油圧が下がる原因のひとつです。

IMG_3168

クリアランスは0.15mmのシックネスがスルスルでした。

オートマ用のオイルポンプは新品供給がないので

安心オートマ専用のリプロダクト品を製作してるのでそれを使います

IMG_3171

クランクのスラストも広がってますので、ワンオフ品のワッシャーで調整します

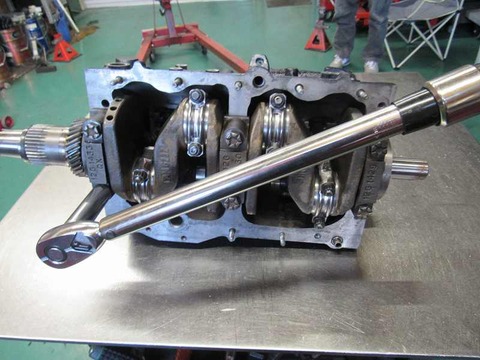

IMG_3176

ヘッドを外しました

IMG_3177

オイル下がりもあります。

今回ヘッドのオーバーホールでステムシールも交換になりますからご安心を。。。

IMG_3182

エンジンとオートマ分離。。

IMG_3184

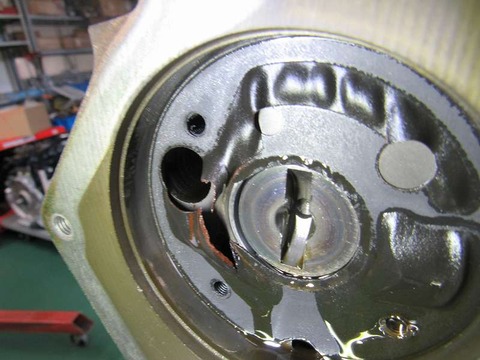

ギヤキャリア リバースバンドが当たってる部分は削れてます。

IMG_3185

2速バンドの部分も削れてました。。

予想してましたがギヤドラムは再使用不可です

IMG_3186

手前からリバース、3速、 2速 のブレーキバンド

リバースと2速の摩擦材はご覧のとおり剥がれてしまってました。



オイルポンプのクリアランスが広く、ガスケット切れで油圧の源泉で油圧が低かったのも原因ですが、

IMG_3187

リバースバンドのサーボピストンシールが切れてしまってたのが一番の原因です。

リバースバンドを締めきれずにズルズルと引き摺りながら擦れたためにバンドの摩擦材が剥がれバックできなくなってしまったのですね。。。

IMG_3190

IMG_3191

メインシャフトブッシュも消耗しているので打ち替えます


IMG_3193

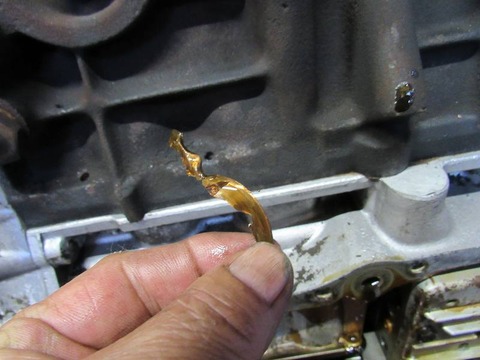

オイルポンプの吸い込み部分には摩擦材や異物が集まってきます。。


IMG_3194

ここにもデフのブロンズワッシャーが漂着してました

IMG_3195

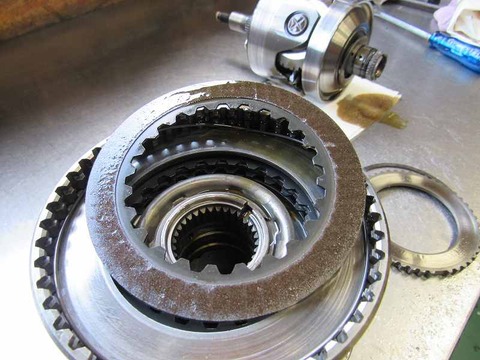

フォワードクラッチはわずかに溝が残ってましたが限界です。

IMG_3196

T&Rクラッチは限界を超えてました。。

IMG_3204

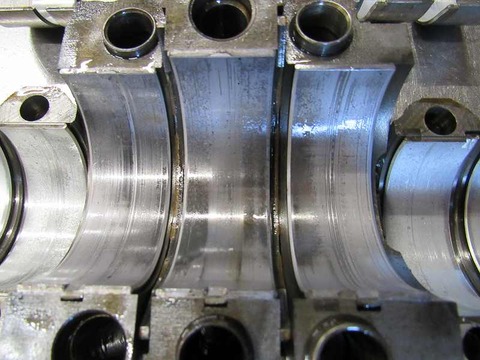

メタルの状態は全体としては悪くありませんでしたが・・

IMG_3205

異物を噛んだ形跡がありました。


IMG_3206

メインメタル、コンロッドメタルはオイルの通り道なのでクリアランスが広くなると油圧が逃げて油圧低下の原因になります。

安心オートマは親子メタルは無条件ですべて交換してクリアランスを最適にしています

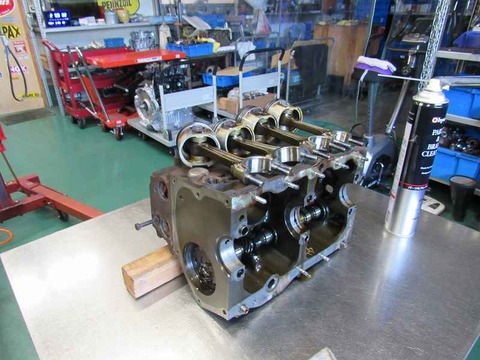

IMG_3222

ノーマルピストンとコンロッドが外されました。

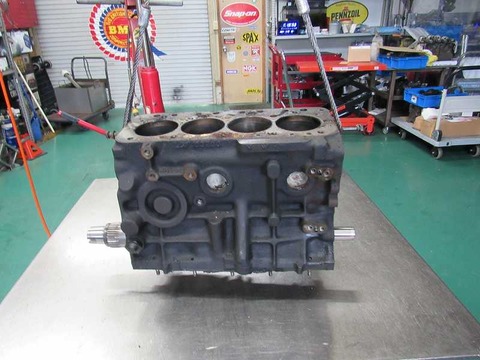

IMG_2245

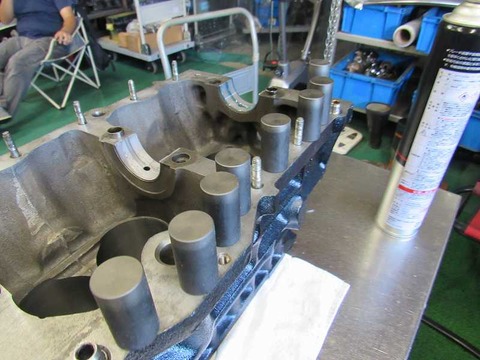

ワンサイズオーバーのハートピストンを入れるためにブロックは内燃機屋でボーリングいたします



内燃機屋から戻ってきました。

IMG_2568

ブロックの上面研摩。。

IMG_2569

ハートピストンは、ブロックとのクリアランスが 5/1000㎜

ボーリングも高精度が要求されます

IMG_2570

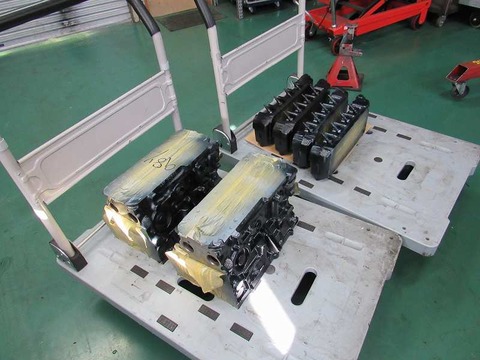

ブロックをペイントします

IMG_2802


IMG_2805

ヘッドもペイント中


IMG_2840

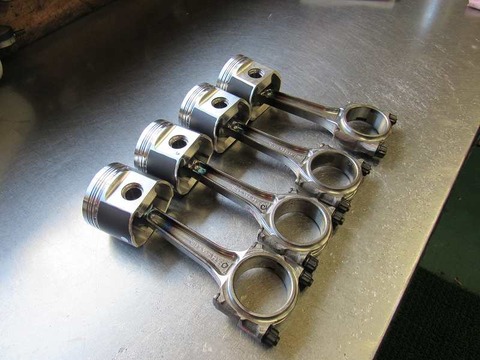

超軽量バランスコンロッド

純正680g → 480gまで贅肉を落とし強度が落ちないように表面研磨しています


IMG_2841

レースはもちろん、安心オートマとの組み合わせでも定評のハートピストンです。


IMG_3022

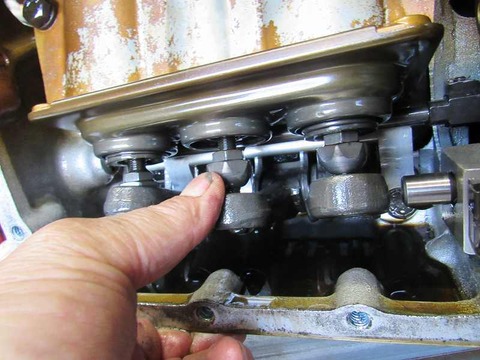

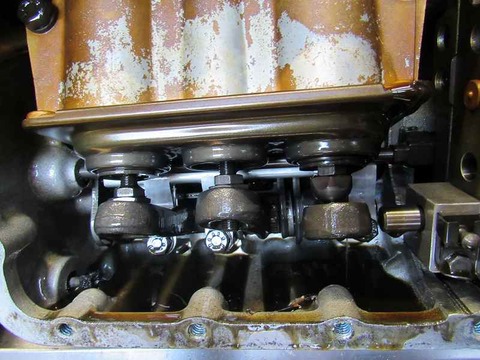

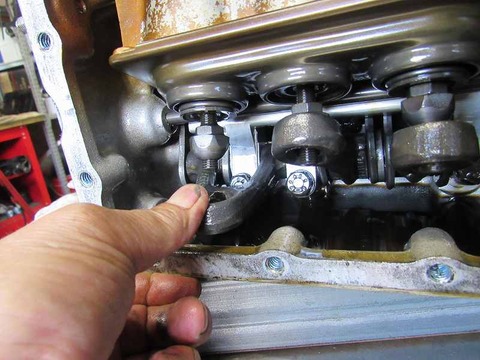

バルブリフター交換。。


IMG_3032

組付けます。

IMG_3042

安心オートマも完成しました

安心オートマ組付けは過去ブログをご覧ください。

● ギヤトレイン編

● ハウジング編


IMG_3059

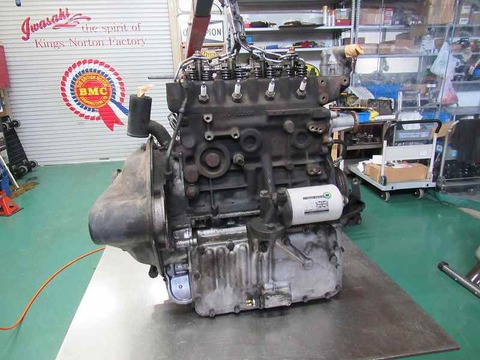

オートマとエンジンをドッキング

IMG_3063

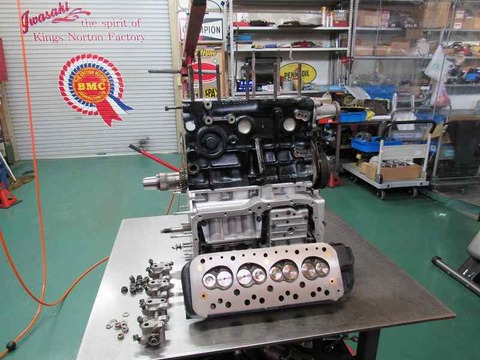

ハート形の窪みは燃焼室です。

OHVは燃焼室の横から斜めにプラグがあるため、点火による爆発が真上からではなく斜め横方向から始まります。

なのでプラグに近い方に燃焼室を設けることで爆発エネルギーを効率よく運動エネルギーに変えることができます。

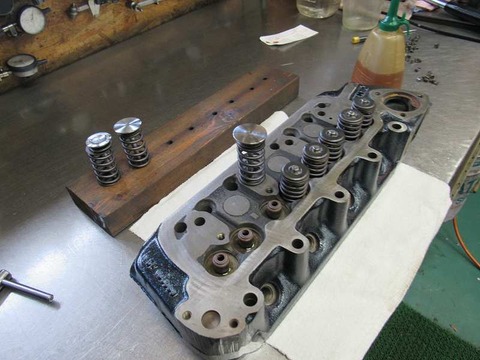

IMG_2839

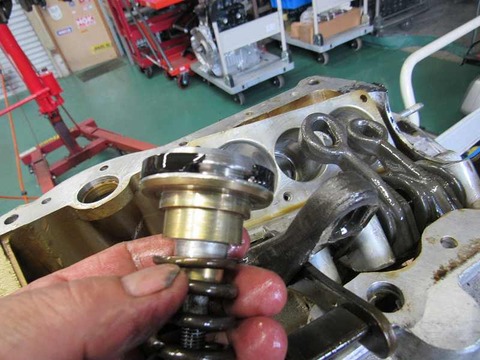

ヘッドもすべて分解して面研を行い、ステムシール交換、バルブのシートカット、リフェース、擦り合わせなどを行い組付けます

IMG_3070

完成したヘッドを組付けます

IMG_3077


IMG_3088

オイルポンプはリリーフバルブも分解してチェック。

IMG_3118

インヒビターSWの導通確認。。OK


IMG_3242

セルモーターを回してオイルを全身に行き渡らせてから、

工場内でエンジン始動、オートマに掛かる冷間油圧が確保されてるのを確認してから

実車による約30㎞の走行テストに出ます。


IMG_3280

エンジンの状態、オートマのシフトアップ、シフトダウン、変速ショック・・などなど

あらゆる状況を想定してテストを行いました。

ハートピストンによる燃焼効率向上はすぐに体感できます。。。



すべてのテストOKで工場に戻ってきてオートマに掛かる温間油圧のチェックです

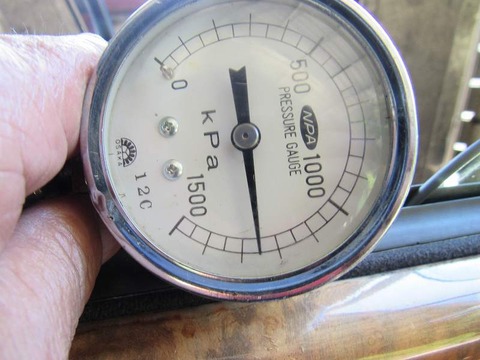

IMG_3290

前進油圧 約7㎏  OKです


IMG_3292

リバース油圧 12.5㎏ OK。

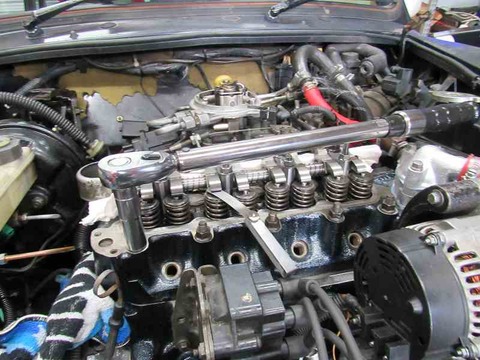

IMG_3630

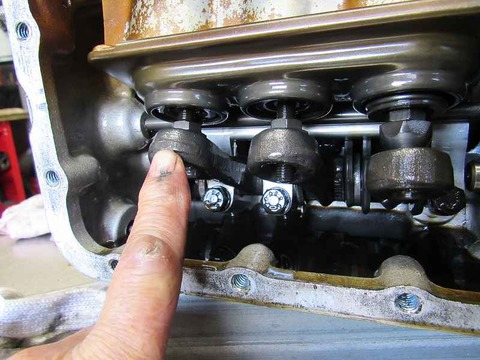

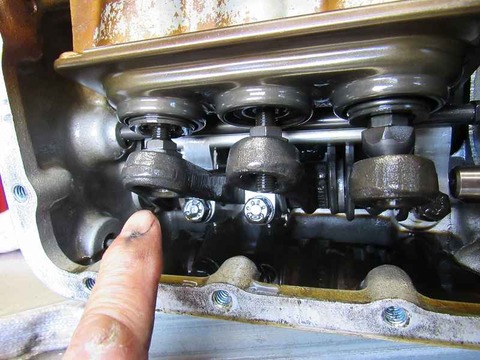

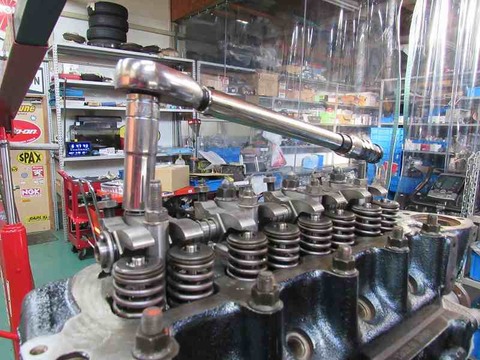

ヘッドボルトの増し締めと最後にバルブクリアランス再チェック。。

IMG_3631

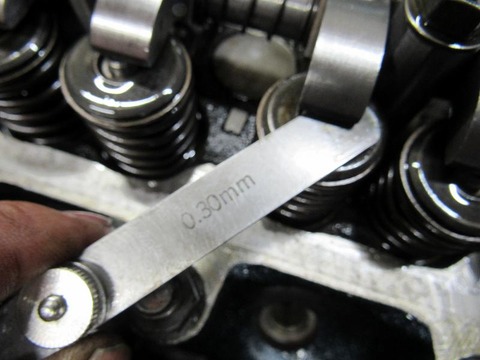

0.30㎜に合わせました。

IMG_3638

テスト車両から降ろされ出荷準備です。。



IMG_3639

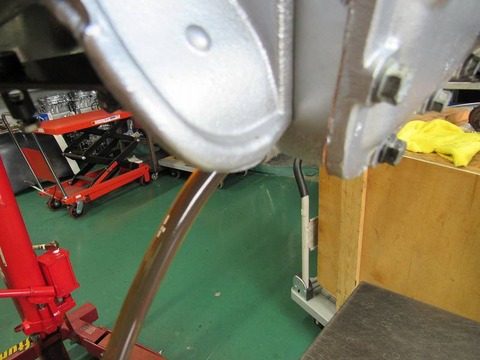

テストおよびテスト走行で使用したオイルを抜きます。

IMG_3640

今回コンバーターを交換できなかったので、コンバーター内の残存鉄粉がしばらく洗い出されてきます。 ドレンボルトの鉄粉がやや多いのもその為です。

この状態でエンジンとオートマを守れるのは、磁力型フィルターPECSだけです。

コンバーター内の鉄粉が排出されてもPECSですべてを吸着して2次摩耗を防ぎます。

ノーマルの紙フィルターは30ミクロン以下の鉄粉は素通りするので2次摩耗を防ぐことができません。


10000㎞くらいまではPECSの清掃をしっかり行ってコンバーター内が綺麗になるの待ってください。


IMG_3642

OK これで箱詰めして出荷いたします。

IMG_2809

ハートピストン&超軽量コンロッド + 安心オートマの最良な組み合わせです。

乾杯1

定期的なオイルメンテナンスとギヤを入れる前の暖気運転をしっかりやって末永く好調なMINIをお楽しみください。



~  ~  ~  ~  ~  ~  ~  ~  ~

9 月 3 日、かじかわの追記です。



KUBO5203
KUBO5204
エンジンマウント・ブラケットは、この機会に交換します。



KUBO5205


鉄粉が大量に残存したコンバーターをそのまま使うことになったのでエンジンを回すことでそれが流されてオイルに鉄粉が混じってきます。

ノーマルの紙フィルターではそれを濾過することはできませんが磁力型フィルターPECSは、100%の鉄粉を吸着除去することが可能です。

最初の1万㌔くらいは頻繁にPECSの磁石を掃除する必要があるので、フィルター脱着によるオイル漏れのリスクをゼロにできる漏れないオイルフィルターケース取付けさせていただきました。。


KUBO5206
KUBO5207
ドライブシャフトはオーバーホールしてブーツ交換します。



KUBO5208
ステディロッドブッシュも交換します。



KUBO5209
KUBO5210
割れていたステアリングラックブーツも交換です。



KUBO5213
KUBO5214
鳴きが出ていたブレーキは、パッドの面取りをしてグリスを塗布しておきます。



KUBO5215
エキゾーストマニホールドスタッドボルトは交換します。
錆びてよく折れる箇所です。



KUBO5216
インテークマニホールドのウォーターパイプ、こちらもよく錆びている箇所です。



KUBO5217
リペアキットで打ち換えました。



KUBO5218
この機会に水温センサーも交換しておきます。



KUBO5219
バキュームラインも全て交換します。



KUBO5222
KUBO5221
LLC とクーラントブースター、



KUBO5223
オイルを入れます。



KUBO5224
クーラーガスを充填。



KUBO5225
ラジエター電動ファンの作動も確認しました。



KUBO5220
着地。



KUBO5226
エンジン・トランスミッション積み込み作業は完了しました。



KAJI4726
バッテリーを点検しておきます。
7 月に交換したばかりですので、健康そのもの。



KAJI4727
充電率も問題無く、



KAJI4728
「良い電池」です。



KAJI4732
ECU 診断、フォルトコードは記録されていませんでした。



KAJI4733
マルチ画面も概ね良好です。



KAJI4734
MAP センサー値も正常範囲内です。



KAJI4735
KAJI4736
水温、吸気温センサーも作動しています。



KAJI4737
バッテリー電圧も良好です。



KAJI4738
O2 センサーも作動しています。



KAJI4739
燃調補正も働いています。



KAJI4740
灯火類、右スモールランプが点灯しません。



KAJI4741
バルブ切れでしたので交換。



KAJI4742
KAJI4743
KAJI4744
再度点検、全て点灯します。



走行点検をして、完成となります。



9月7日追記

P1060779

乗り始めてすぐに分かるハートピストンのトルク・・イイですねぇ♪

オートマはスムーズに変速。。。

P1060780

OTさん、ひと足お先に気持ちいいオートマ体感させていただきました。

ご来店お待ちしています。


9月9日追記

引き取りでご来店いただきました。




まずは・・ハートピストンと安心オートマで生まれ変わった愛車に試乗してもらいました。

アクセルをちょっと踏み込んだだけで今までとは違うMINIを体感していただき・・

P1060856

・・・二重丸◎ ってことですね(笑)

P1060857

グー

P1060859

最初は1000㎞以内でオイル交換でご来店ください。

コンバーター交換できなかったんでコンバーターから排出される鉄粉量をチェックしながら1万㌔まで通常より頻繁にPECS清掃を行う予定でs。

では・・・ハートピストン+超軽量コンロッド+安心オートマ を堪能してください。

ありがとうございました




9月11日追記


山中湖まで行ってきたよ。。。

P1060955

ハートピストン・・やっぱり速いね。。

馴らし完了まであと数百キロ・・回転上げたい気持ちを抑えて・・ね。

その後は、更に本領発揮しますから。。
