|´ー`)ノオリンピックも無事終わりですね!石川です。


本日車検整備とオートマチェックでKJM様が初キャメルですヽ( ´ー`)ノ


ISK_9662


爽やかです(*´ー`*)v


ISK_9665
ISK_9669


ミニは00yアンスラサイト。
上品ですね~


ISK_9672


チェックのメイフェアシートがオシャレ度に磨きをかけます♪


ISK_9676


そんなおしゃれなミニでも車検となったら最低地上高の壁が立ちはだかります。


ISK_9677


余裕でクリアヽ( ´ー`)ノ


ISK_9678
ISK_9679


ホーンとワイパー&ウォッシャーの作動okです。


ISK_9680

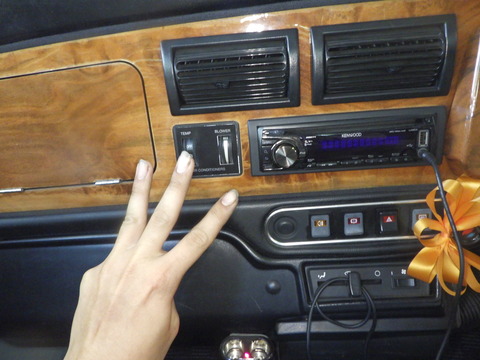

車検には関係ありませんがACブロアの3番目(最強の少し下)が風出ません。
ファンレジスターの調子が悪いようです。


ISK_9681


走行チェックに行こうとRに入れてもバックしません。
ストールチェックもNG。吹け上がってしまいます(汗)


ISK_9684


何とかバックできたので走行チェック。
シフトアップ時も滑りありますね。


ISK_9686


電動ファンは元気よく回っていました。


ISK_9687
ISK_9689
ISK_9691

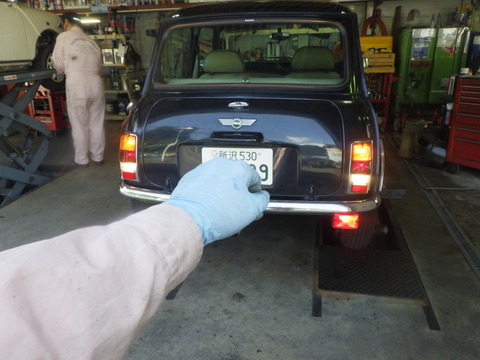

灯火チェックはokです。


ISK_9692
ISK_9693


ワイパーブレード・アームはあまり良くありません。
交換オススメです。
メッキのワイパーならG-クライムさんのセットで決まりですね!


ISK_9694


エンジンルームも点検。


ISK_9696
ISK_9697


ミニモニチェック。
フォルトは2つ入っていました。

・T-POT - スロットル開度センサー回路故障。
・CRANK NG - クランクセンサー同調不調。


ISK_9699


フォルトが入っているからと言ってもイコール故障とも限りません。
ひとまずリセットしておきます。


ISK_9700


マルチ画面。
左上から
・エンジン回転数 エンジンの回転数を rpm 単位で表示【854rpm】(理想は850rpm)
・アイドルスイッチ 現在アイドリングかどうかの認識。【I=アイドル】
・o2フィードバック 燃調の2次補正状態。【C=補正している。】
左下から
・スロットル電圧 スロットル開度を電圧表示。【0.10V】←少し低めです。
・ステッパー値 ステッパーモーターの現在地。【54】

スロットル電圧は通常0.46V付近に居て欲しいのですが低めです。
他は問題ありません。


ISK_9702


MAP SENS - マニホールド絶対圧力(MAP)センサーの値をkpaで表示。エンジンがかかっていない場合は大気圧(90~100kpa)を表示します。

アイドリング時【29kpa】は正常範囲内です。


ISK_9703
ISK_9704


水温・吸気温も表示されています。
水温の方は水路洗浄の時に精査しましょう。


ISK_9705


バッテリー電圧も良いですね。


ISK_9706


O2 SENSOR - O2センサーの電圧およびその状態を表示。アイドリング時は0.4V以下(リーン)~0.6V以上(リッチ)を常に上下しています。

今日も元気に上下していました。


ISK_9707


SHORT FT - Short Term Fuel Trimの略でECUの学習項目の短期的なフィードバック制御の状態を表示。
O2センサーや水温センサーなどの情報を元に燃料の調整。100%はデフォルトの燃調。
右下の 【CL】はClosed(フィードバックをしている状態)

こちらも問題ありませんね^^


ISK_9708


再びフォルトが入ることはありませんでした。
次回点検まで要観察です。


ISK_9712


オイル量okです。


ISK_9713


ガソリン臭は少なめでした。


ISK_9714


ブレーキフルード量はok。
色はだいぶ湿気を吸って飴色に変色しています。


ISK_9715


エアフィルターも交換しましょうね。


ISK_9719


ベルトは傷など見当たりませんでした。


ISK_9720


プラグコードも綺麗ですね。


ISK_9722


リザーブタンクのLLC量はやや少なめです。


ISK_9723
ISK_9724
ISK_9725
ISK_9726


インナーフェンダーにはクラック有りました。
マーキングしておきますのでコチラも要観察です。


ISK_9728


ブレーキパッドはもう少しで交換時期になりますね。


ISK_9731


フィルターケースからオイル漏れは無さそうです。


ISK_9737


右のデフサイドシールからオイル滲みあります。


ISK_9739


キックダウンスイッチからもオイル滲みありますね。


ISK_9740


スピードメーターワイヤーの入るハウジングシールからもオイル滲みあります。


ISK_9741

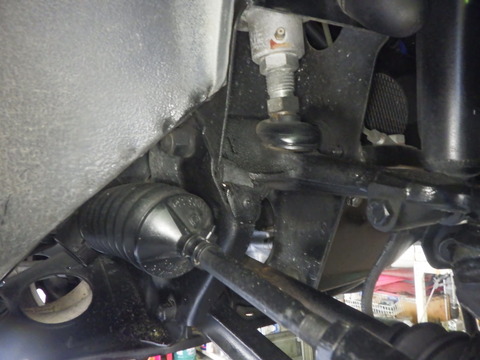

左のタイロッドエンドのブーツが破れてしまっています。


ISK_9742


排気系は特に強くぶつけた形跡ありませんでした。


ISK_9749


ゲイターブーツにクラックあります。
ここから水が入るとドラムブレーキは効かなくなってしまうので交換しましょう。


ISK_9750


ドレーン早入替え3・・・2・・・1・・・


ISK_9751


はい!


ISK_9753


オイル交換したばかりの様ですが針のように見えるのは細かい鉄粉の集合体。
ストールチェックがNGなのと滑りなどから見て摩擦材が減って金属同士擦れて出てきた物のようですね。


ISK_9757


油圧チェックします。


ISK_9761


フィルターケース温度71℃。


ISK_9762
ISK_9763

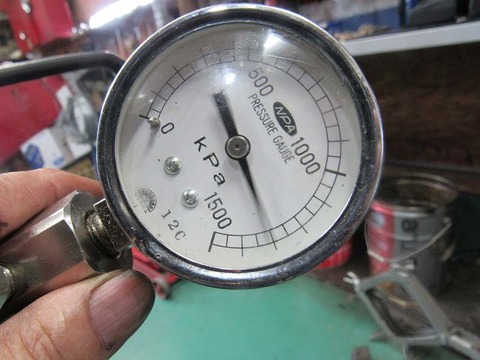

ニュートラルで6.5kg


ISK_9764
ISK_9765


リバースで一度油圧が落ちてショックとともに7.5kg
正常なら11kg~あってほしいところですが・・・


ISK_9766
ISK_9767


ドライブも一度油圧が下がって6秒以上のタイムラグを経て6.5kg
本来の油圧よりかなり低く、内部でかなりの油圧が漏れてる状況です


ISK_9768


車検・安心オートマと一度持ち戻りで家族会議です。

( ´ノω`)<これからの10年15年と考えると、どうせならハートピストン・軽量コンロッドからの軽量クランクシャフトがオススメです♪


ヽ(*´ω`*)  9/ 7 石川の追記です。 (*´ω`*)ノ


ISK_3408


力持ちのカンガルーさん。
「ポケットに入れて九州まで行ってきます」(`・ω・´)ゞ


~  ~  ~  ~  ~  ~


九州岩崎さんから分解点検レポートが届きました。。。




IMG_4593

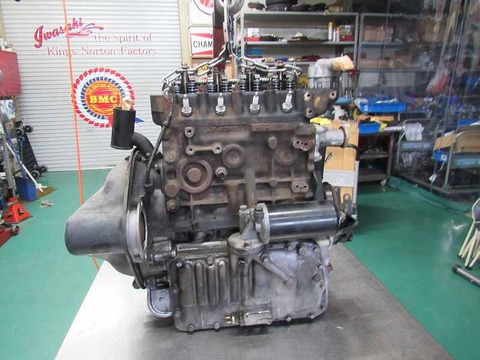

早速診察台の上に乗せられて・・・さぁ分解します

IMG_4608

ドレンボルトを見る限り・・鉄粉は少なそうですが・・・


IMG_4609

燃焼は良さそうですね


IMG_4613

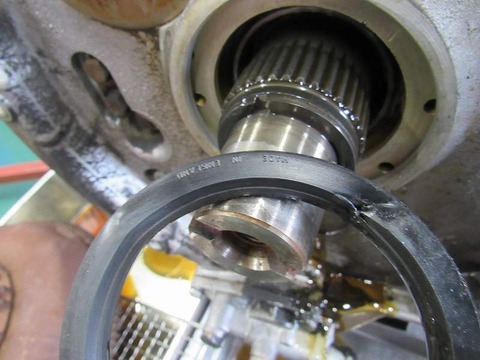

コンバーターシールは純正のままでしたのでまだ一度も分解されてなさそう。。



まったーマン1ss
コンバーターシールが原因でのオイル漏れはかなり大量に漏れることになります。。
しかも、エンジン降ろしての作業なので重要なパーツになりますが、今供給されているのが中国製品の1択でしたので、ことし日本メーカーに依頼して高品質コンバーターシールを作成してもらいました。
キャメルオートの安心オートマにはそれを使用いたします。



IMG_4622

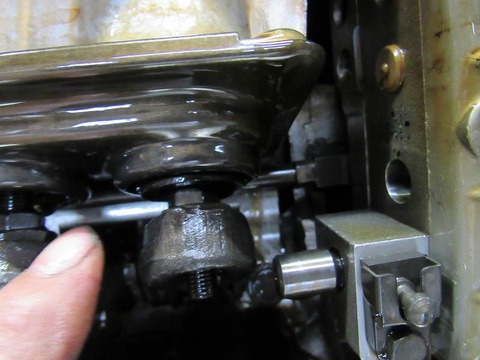

オートマのフロントパネルを開けてブレーキバンドのチェック・・・

リバースのバンドは摩擦材消耗してますね・・NGです


IMG_4623

3速バンドは大丈夫そうですが・・・



IMG_4624

IMG_4627

2速はサーボスプリングが遊んでしまってました

IMG_4637

オイルポンプのクリアランスは大きくリメイク品と交換が必要です




IMG_4638

IMG_4639

ブッシュも交換です



IMG_4641

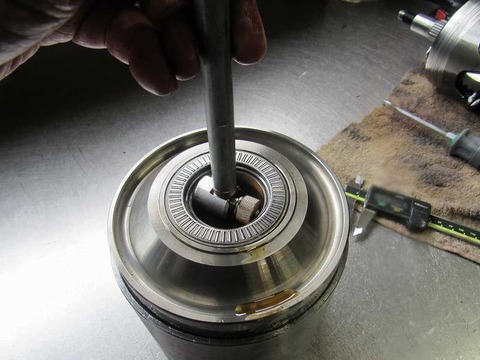

プライマリースラスト・・広すぎるのでワンオフパーツで調整いたします



IMG_4644

IMG_4645

バルブの密閉も問題ないですね


IMG_4657

エンジンとオートマを切り離します

IMG_4659

あー・・残念ですね。 リヤのギヤドラムは傷が深くて再使用不可でした。

もうちょっと早ければ助かってたかも・・・・です。



IMG_4660

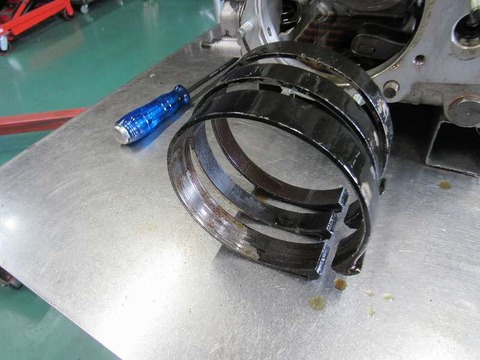

手前のリバースバンドは予想通り摩擦材が剥がれて金属が剥き出しになってました。

これがギヤドラムと擦れて鉄粉が発生します。


IMG_4661

真ん中の3速バンドは焼けて黒く変色してますね。





リバース滑りの主犯は・・・

IMG_4662

ブレーキバンドを締め付けるサーボピストンのシールが完全に切れてました



IMG_4663

更に、2速サーボのスプリングが遊んでいます。

この状態ですと、1速解放から2速へのシフトタイミングが合わずエンジン回転が吹きあがってから2速に繋がってたと思われます。


3速バンドの変色は、2→3速のシフトタイミングも合ってなかったのだと思います



IMG_4664

IMG_4665

メインシャフトブッシュは消耗してるので交換です


IMG_4667

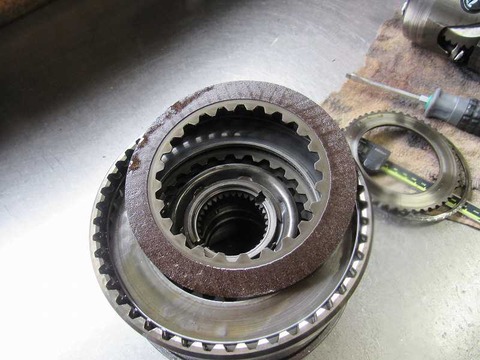

フォワードクラッチはギリギリ溝が残ってました。。

IMG_4668

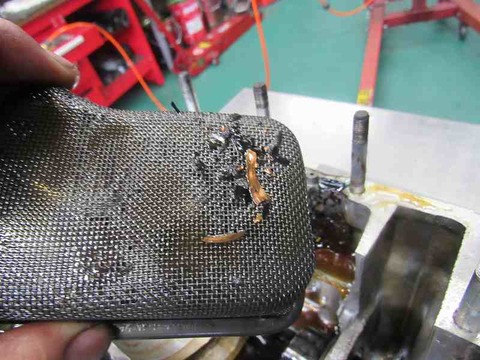

オイルストレーナーボトムには摩擦材のカスとデフサイドのブロンズがありました

IMG_4670

塊でゴソッっと剥がれ落ちたブレーキバンドの摩擦材。。。

暖気不足が原因でしょうか。。。

IMG_4671

T&Rのクラッチ板は限界を超えています。

IMG_4672

IMG_4673

軸受けブッシュが消耗してたので3速バンドが黒く焼けて変色したのでしょう

ブッシュは交換します



IMG_4674


IMG_4676

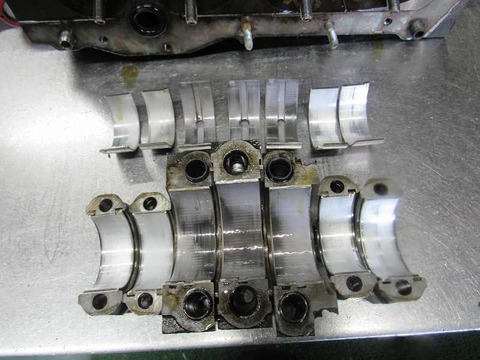

メタルは一見きれいに見えますが、

念のためにすべて新しいメタルと交換します


IMG_4684

IMG_4686

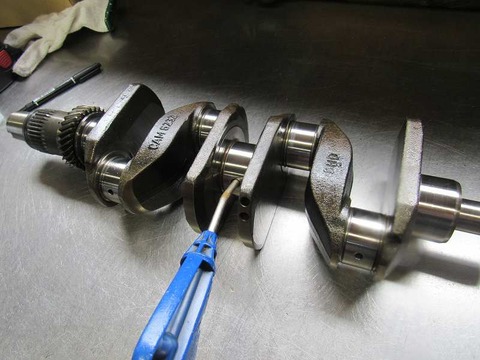

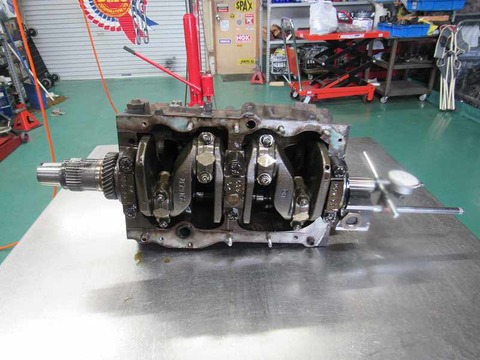

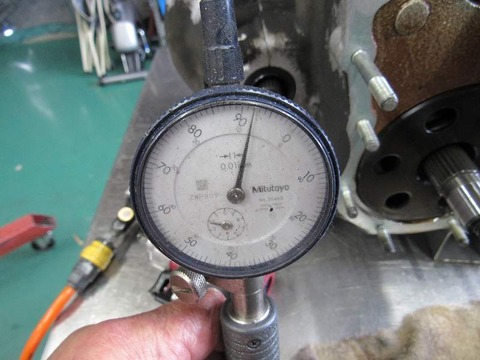

クランクの消耗も測定します


IMG_4688

クランクも測定します

IMG_4689

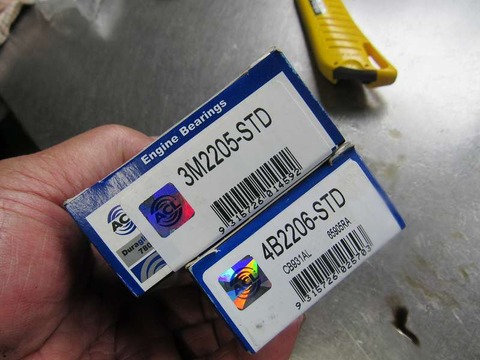

親子メタルは現在入手できる最良品のACLをチョイス。。

使用する部品はできるだけ良いものを使おうと思ってます。

IMG_4690

IMG_4691

新しいメタルに組付け用グリスを付けてから・・

IMG_4693

キチっとトルク管理して締め付けて組んでいきます


IMG_4718

各部のクリアランスを確認しながら組み付けていきます

IMG_4722

テンショナーパッド

 IMG_4733

オイルポンプガスケットはSVオリジナルの銅製パッキンを使用。

IMG_4734

オイルポンプのバルブの点検

IMG_4735

安定した油圧を供給するための重要なパーツです

IMG_4683


IMG_4737

組付けていきます

IMG_4738

IMG_4748

IMG_4749

アイドラーベアリングとボールベアリングは交換します


IMG_4753

カバーに当たらないか確認しながらの組付け

IMG_4768

インヒビタースイッチの作動確認


IMG_4776

セルモーターを回してオイルを汲み上げてエンジン始動の準備

IMG_4784

補機を取付けてテスト車両に積込ます

工場内でエンジン始動して冷間油圧を確認してから実走テストに出ます。

IMG_4794

約30㎞におよぶ走行テストでエンジン、オートマの作動を確認します。

この実走テストは他のリビルトミッションと大きく違う部分です。

テストは上々。。

IMG_4799

工場に戻ってオートマに掛かる温間油圧を確認します

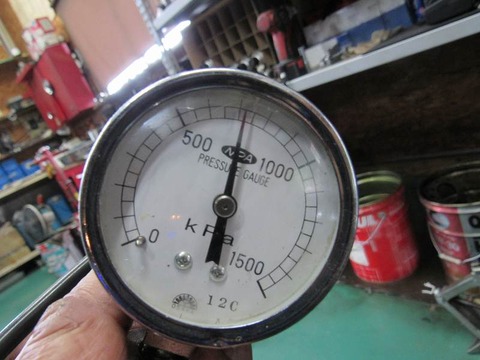

前進7kg・・OK



IMG_4802

リバースは13㎏です。。 十分ですね。

IMG_4808

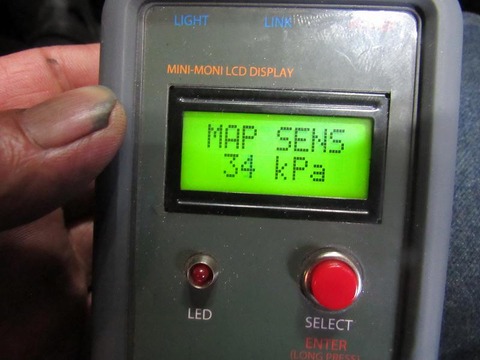

ニュートラルでのインマニの負圧 MAPは34Kpa 基準値内です。

エンジンに掛かる負荷に比例する数値として軽く回ってるかどうかの判断として使用しています


IMG_4813

ギヤを入れて負荷を掛けた時の負圧 53Kpa

コンバーターベアリングが重い場合もこの数値に変化が見られます。

自社基準ですが60Kpa未満をOKとしています


IMG_5038

実車に積んでのすべてのテストは合格。。

IMG_5041

燃焼もGOOD

IMG_5042

出荷のため、走行テストだけで使用したオイルを排出。。

IMG_5043

ドレンボルトの鉄粉も無し。。

IMG_5045

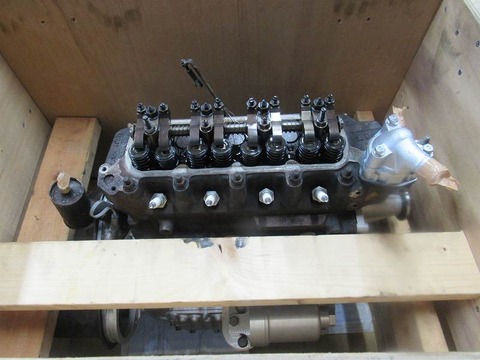

目張りして出荷です。

IMG_5046


ISK_3409




乾杯1

今回も良い安心オートマができました。

定期的なオイルメンテと適度な暖機運転で末永く気持ちいのいいオートマMINIライフをお楽しみください。



~  ~  ~  ~  ~  ~






9 月 17 日、かじかわの追記です。



KUBO5616

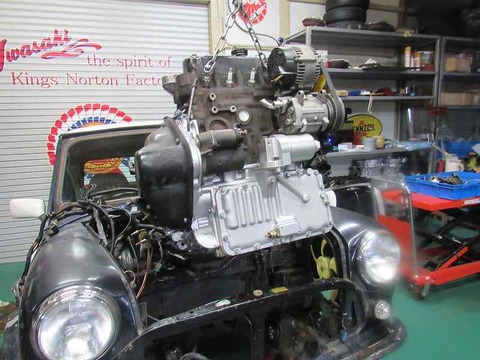

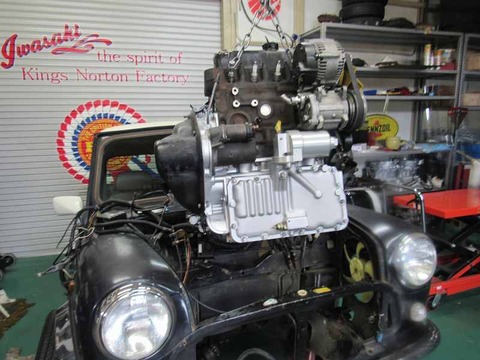

エンジン・トランスミッションが届きましたので積み込み作業を開始します。



KUBO5617
KUBO5618
エンジンマウントは強化品に交換します。



KUBO5619
ブラケットも同様です。



KUBO5622
トルクコンバーターケースは防錆塗装。



KUBO5624
テンションロッドブッシュは欠けていましたので、



KUBO5625
AVONBAR の高耐久品に、



KUBO5626
交換しました。



KUBO5627
水周りです。
ベルトテンショナープーリーも音が出ていたので交換します。



KUBO5628
ホースは三層シリコン製を使用します。



KUBO5629
クーリングファンブレードも交換します。



KUBO5630
ラジエターはストーンガードを巻いてから取り付けます。



KUBO5631
ヒーターホースジョイントも、割れる前にステンレス製に交換します。



9 月 18 日、かじかわの追記です。



KUBO5632
ダウンパイプと触媒のガスケットは強化品に交換します。



KUBO5633
インテークマニホールドが外れているこの機会に、水温センサーも交換します。



KUBO5634
スロットルボディインシュレーターもガスケットが剥がれていましたので交換します。



KUBO5635
ECU ガードラバーも巻き直して、余計なトラブルを防ぎます。



KUBO5637
KUBO5636
LLC とクーラントブースター、



KUBO5638
オイルを入れます。



KUBO5639
エアーフィルターも汚れていましたので交換。



KUBO5640
積み込み作業は終わり、引き続き車検整備です。
リアブレーキはドラム内にダストが溜まっていました。



KUBO5646
KUBO5647
ホイールシリンダーはホーニング清掃。



KUBO5645
KUBO5648
日本製カップキットを使用して組み直します。



KUBO5649
ブレーキシューは泣き止め加工をして、



KUBO5650
KUBO5651
ドラムと合わせてペーパーを当てておきます。



KUBO5652
エアー抜きをして、ブレーキフルードを入れ換えます。



KUBO5655
KUBO5654
各部グリスアップします。



KUBO5660
バッテリーの状態も良好です。



KUBO5662
クーラーガスを充填します。



KUBO5663
ラジエター電動ファンの作動を確認。



KUBO5661
本日の作業は完了、着地です。

9/24アズマ追記です。

AZM_8583

クーラーの風量3が動かないのでファンレジスターを交換します。

AZM_8586
AZM_8587

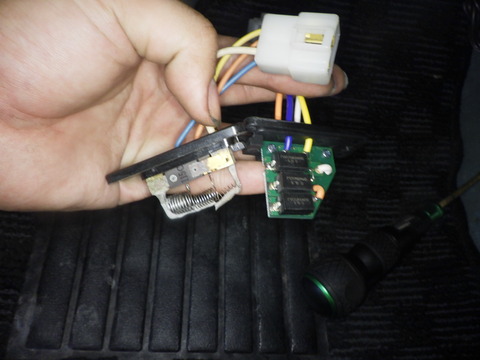

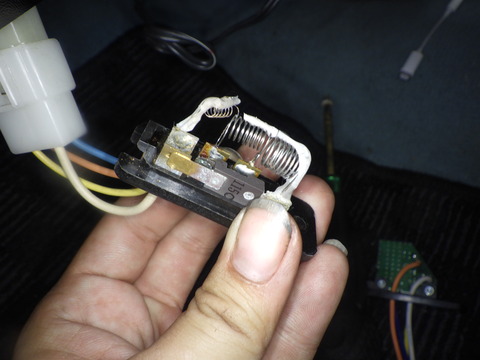

クーラのエバポレーターから壊れてしまったファンレジスターを取り外します。

AZM_8588

新しいレジスターに交換です。

AZM_8589

動作はバッチリOKです。

AZM_8590

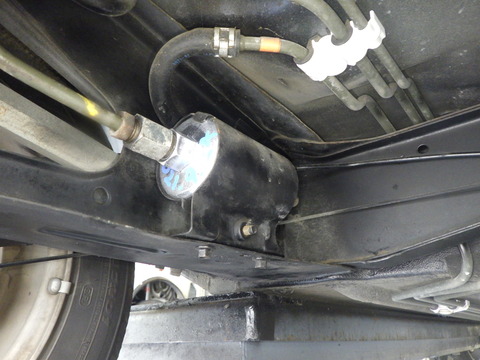

燃料フィルターを交換します

AZM_8593
AZM_8594

新しいフィルターにはいつ交換したかわかるよう日付を記入しておきました。

AZM_8595

こちらも交換完了です。

AZM_8596

リバウンドバッファは潰れてしまっています。

AZM_8598
AZM_8599

新品に交換しました。

AZM_8604

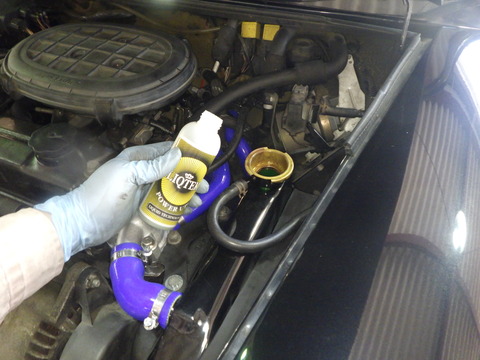

クーラントには水に魔法のリキテックを投入。

AZM_8603

ワイパーはGクライムのメッキワイパーに交換しました

AZM_8607
AZM_8608

最後に灯火などのチェックを行いすべての作業完了です。


大変お待たせいたしました。ご来店お待ちしております。


ヽ(*´ω`*)  9/ 28 石川の追記です。 (*´ω`*)ノ


ISK_6337


KJM様ご来店ですヾ(*´∀`*)ノ


ISK_6341


3年3万キロの保証が付いているから安心ですね^^
最低3回はオイル交換に通ってくださいね。

それとちょっと興味のあるサーキット走行イベントとキャンプイベントも是非行きましょうね^^


ISK_6342


では安心オートマをたっぷり堪能してください♪
ありがとうございましたヾ(*´∀`*)ノ
