あっという間にGW。どこに遊び行こうかな?石川ですヾ(*´∀`*)ノ

☆ゴールデンウイークのお知らせ☆
2022年5月2日(月)~5日(木)はお休みさせていただきます。お客様にはご不便をおかけしますが、何卒ご理解の程お願い申し上げます。


っという事でどこにお出かけしましょう?


ISK_9294


「山も良いけど海もいいよね。」

連休前の追い込みでアズマ君とムナカタ君はスタッフミニディ返上?
後日へスライドスタッフディです(´;ω;`)ウゥゥ


さてもけさんは前回の続き
届いたリレー観察。


ISK_9295

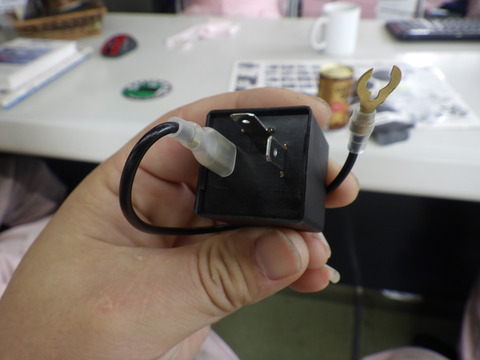

おぉ・・・3極にアース線付けた物が到着・・・


ISK_9296

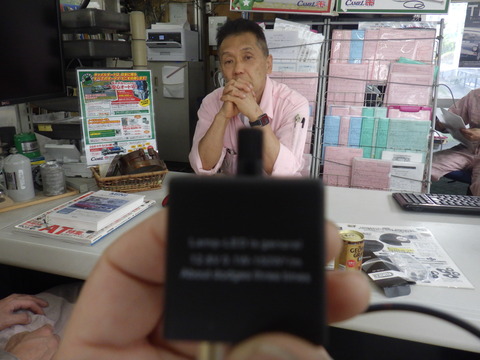

「きっと信頼は出来るメーカーだから気にすんな。」

ホントは足2本の物が来ると思っていたんですけど・・・まぁ良いか(笑)


ISK_9300


今日はお天気が崩れるとヤフーさんがおっしゃっています。
早めに勝負したいところです。


ISK_9303


かじかわ君は何か火花散らしているので近くによるのはやめておこう。


ISK_9306
ISK_9308

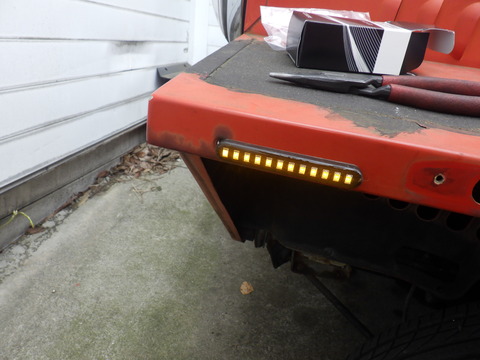

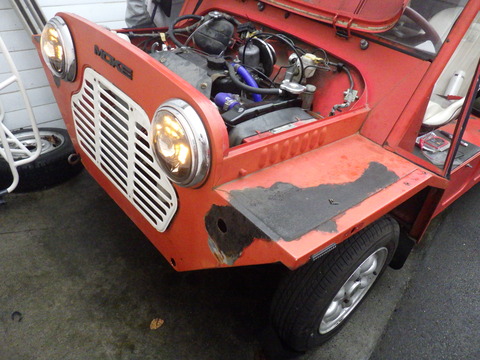

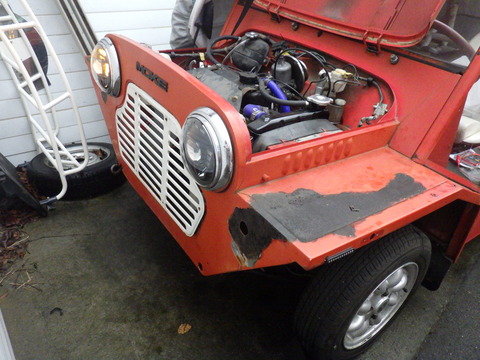

ハザードはばっちり点くようになりました♪
点滅スピードも変えられてちょっと面白いですね~


ISK_9364


しかーしウインカーが点きません。なんで?


ISK_9310

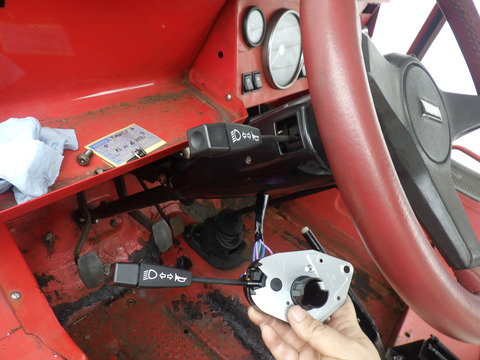

ディマースイッチを別の付けたり接点復活剤かけたり。


P1210162


「う~ん分からん」(;´・ω・)


ISK_9321

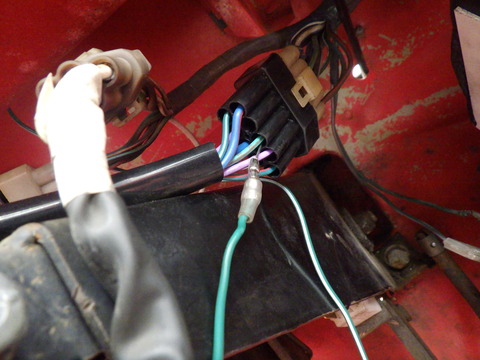

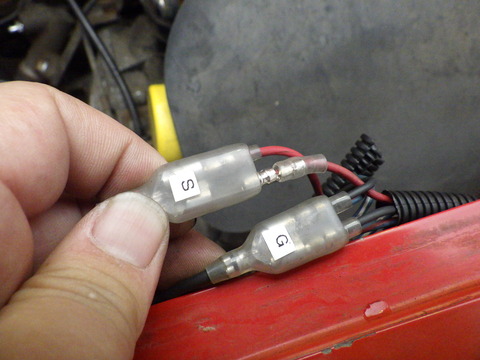

フラッシャーリレーからは出力されているのでこんなもの作ってアチコチ刺してみます。


ISK_9325


お?ディマースイッチのウインカー入力に差したら作動しました。

配線が断線?
端子接触不良?

どちらも大丈夫そうです・・・

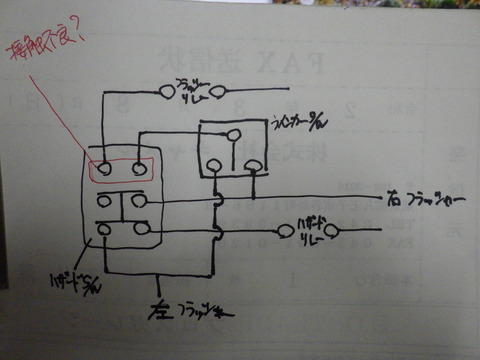

ISK_9365


ハザードスイッチは新しいから大丈夫だと思うんだけど・・・まさかね?


ISK_9346

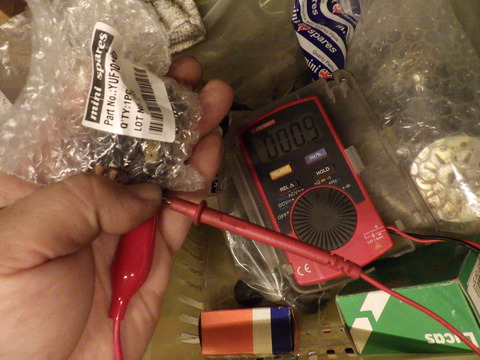

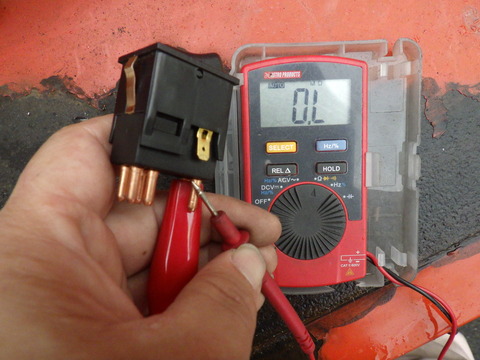

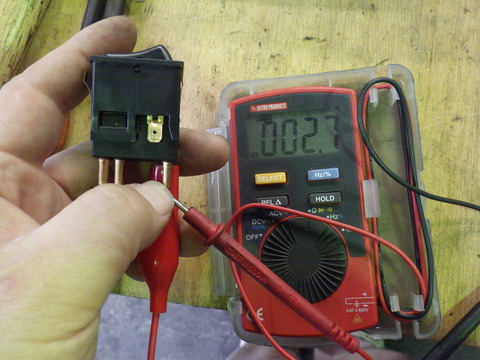

一応調べてみると電気通りませんΣ(゚д゚lll)ガーン


ISK_9347


一応勘違いかもしれないと新しいスイッチも調べてみますが、もちろんつながっています。


ISK_9351
ISK_9352

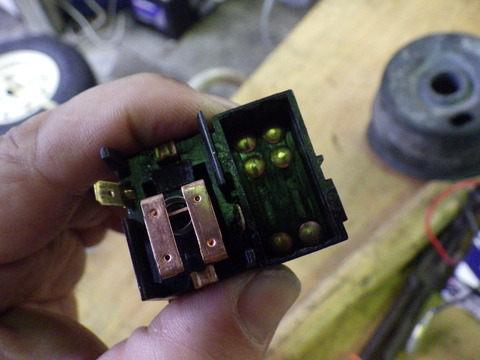

バラシて何となくお掃除したりしてどうにか復活♪


ISK_9354


元の配線でウインカーも無事点灯ヾ(*´∀`*)ノ

まさか新しいスイッチがダメとは夢にも思いませんでした。


しかし電気お化けはこれだけでは終わらせてくれません。


ISK_9355

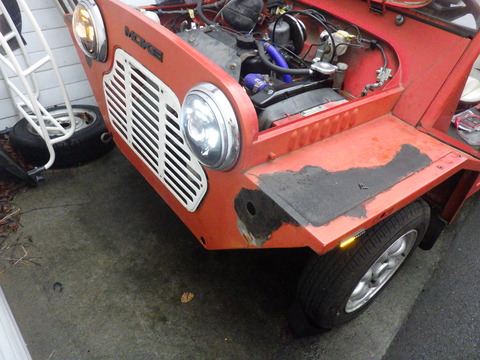

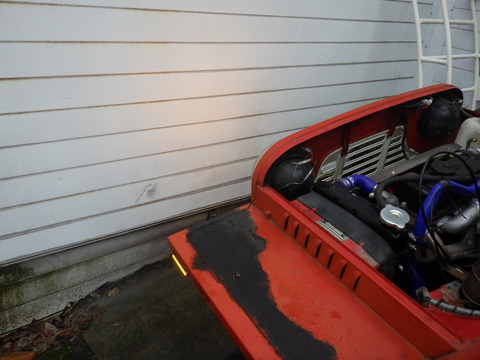

何故かスモールがアンバー点灯・・・orz

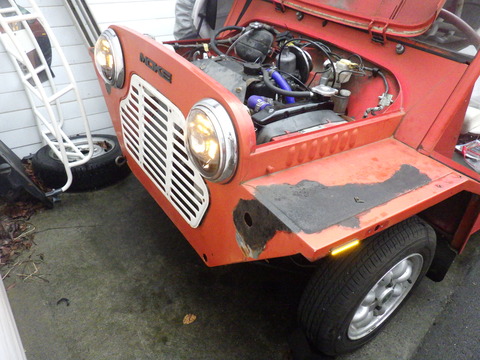

その状態でウインカーonでサイドマーカーは点滅しますがヘッドライトはアンバー点灯のまま点滅せず。

今度は何が起きているのか?

前回と変わった所と言えばウインカーの電源が入ったこと位です。よね?


ISK_9356
ISK_9357


ウインカーの電源を抜けばスモール点灯。
電源抜いているのでもちろんウインカーは作動せず。


ISK_9358
ISK_9359
ISK_9360


スモールを抜くとウインカーは正常作動。
スモールは電源抜いているので点灯せず。


ISK_9361


「これホントに7月めどに動くようになるの?」
動いてくれないと困っちゃうんですけどね・・・

試しにウインカーとスモールそれぞれにダイオード入れてみますか。。。

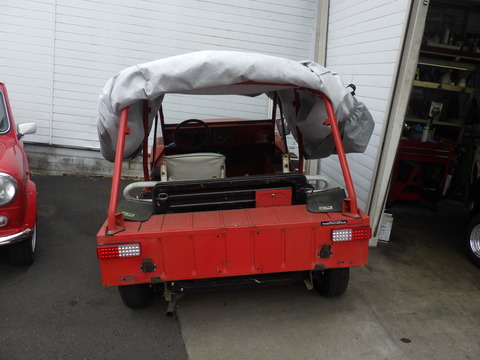

シレっとリアバンパー取り付けて本日終了。
