年末年始は、何しようかなぁ~。ムナカタです。



KAJI0409
KAJI0410

前回は、成田モーターランドで開催されたお肉大会に向けてのアライメント調整
だったITK様のKAD。
しかし、エンジン不調のため今回はM40での参加になったITK様。
エンジン不調のため、レッカー入庫です。



MNK_6821

ステアリングも成田仕様です。。



MNK_6823

ピットに入れて、エンジン不調の原因を探していきます。



MNK_6824
MNK_6827
MNK_6829
MNK_6831

プラグは、4番以外真っ黒です。
4番だけ焼けています。



MNK_6835

圧縮も測定します。



MNK_6842
MNK_6844
MNK_6846
MNK_6849

圧縮は、1~4番まで8kg前後でした。
うーん、全体的に圧縮は低めです。

前回図った時は約10㎏ありましたのであれから何かが起こっているのかも・・・



MNK_6851

原因を探していきますが、決定的な部分が中々見つかりません。



SQOR4506

プーリーには、擦れた痕が・・・



MNK_6853

もしかしたら、ベルトの山がずれたのかも!?
確認してみなければ、わかりませんので



SQOR4510

キャメルカレンダーをプレゼントして、



MNK_6871

本日は、お預かりします。



SQOR4520

その後、ストックビンテージさんに持ち込みします。



12月15日追記

S.V.からの報告です ・・・



まずはタイミングベルトがズレてるのかも・・・の点検。

318370732_6022365311130552_5142938872743796189_n

クランクプーリーを上死点に合わせます


317952195_548001603531556_2905510466745483286_n

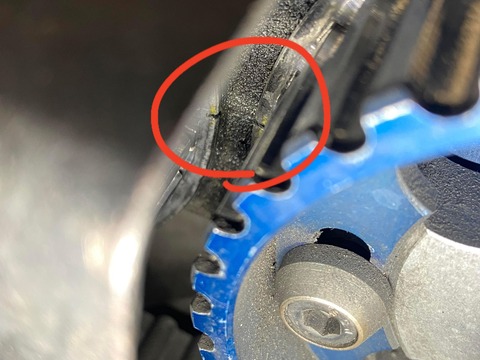

カムの位置が合ってるか確認するマークがあります。
そのマークの場所はスプロケにありまして、線上の刻印になります。
この刻印がIN/EXそれぞれが向き合っていれば問題無しとなります。



319162082_871949590824006_9047291364525830386_n

バッチリ向き合ってますのでベルトのコマ跳びは起こって無いです。

とうことで・・ベルトが原因でのタイミングズレではないです・・




で、よく見るとクランクプーリーが偏芯しながら回っていました・・



タイミングのズレが起こる方向へのガタではないと思われますが、明らかに正常ではないので直して何か改善するかも・・・

しかしバブルタイミングのズレが無いとすると圧縮が低くなったのは腰下側(エンジン本体)に原因があるのでしょうか・・


12月19日追記

大変お待たせしております。。<m(__)m>

406921432_3178942279076227_5766078009245081194_n

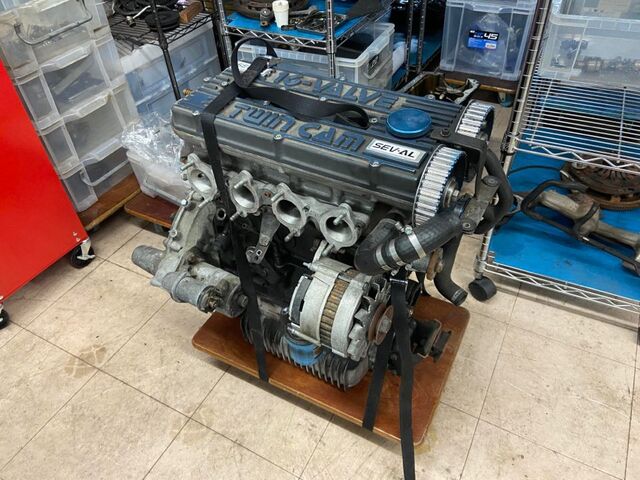

エンジン降りました。。。


1月25日追記

分解点検します。。。

414417905_1837632390006117_7431010315645941804_n

このエンジンは標準の81.3㎜から86㎜にストロークアップで排気量は1440㏄くらいになってます・・・


418426486_310704855292883_5721216752707401629_n

フライホイールが付く部分の摩耗がかなり酷いです・・

クランクは再使用できないので交換になります。

418407041_217565954684880_4038194420350320388_n

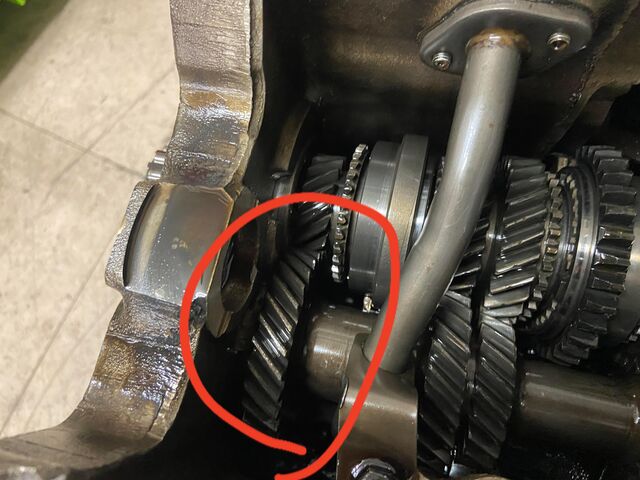

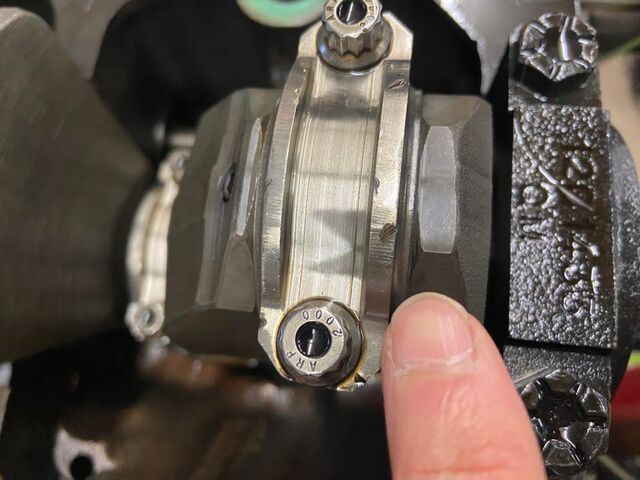

コンロッドとミッションのギヤが干渉してました・・傷があります


418452273_2060251467672930_8714107376387083194_n



420194779_1048282226545187_3767704065621618492_n

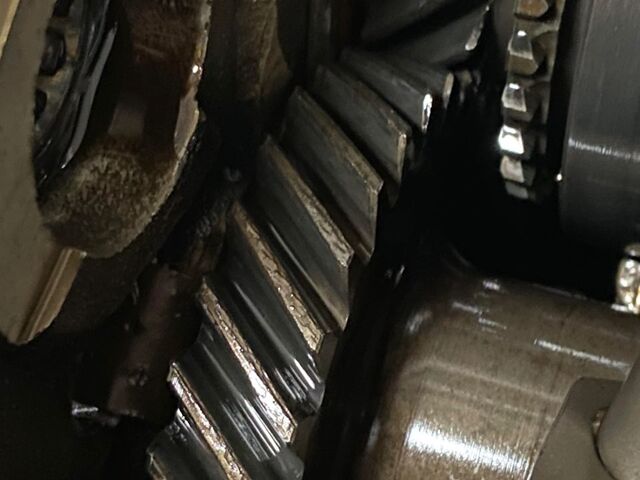

コンロッドと接触して傷が入ってるギヤ・・

使われているコンロッドは精度が悪いように見えます。

日本の某ショップの当時のオリジナル品な感じです。


さらに分解を続けます



2024年某日

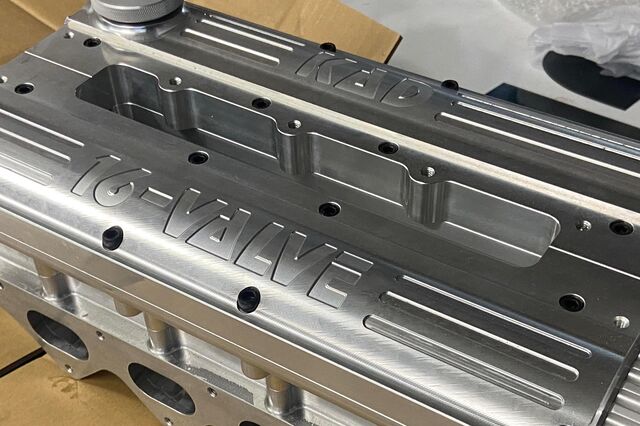

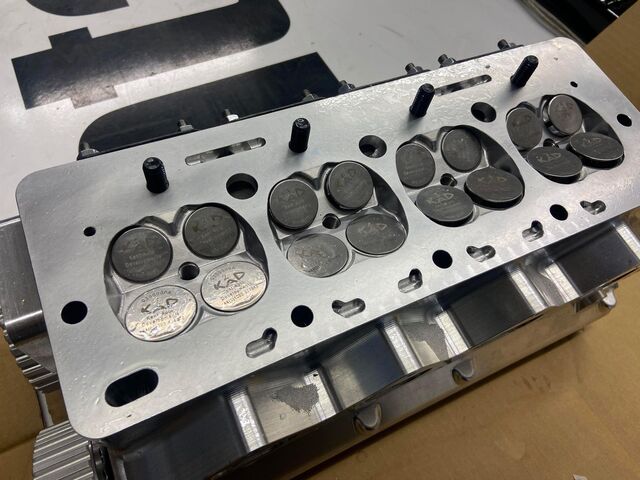

最新のKADヘッドが届きました

387622484_1104590894245961_3027068647205667002_n

387638873_1693218647823245_9047477335391079154_n

387525419_173683672452073_3401186343529098992_n




2025年12月8日追記

597369749_835417239110396_9067635649652049900_n

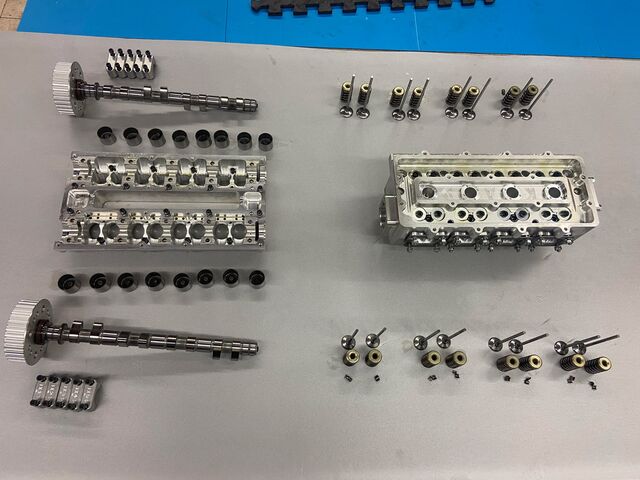

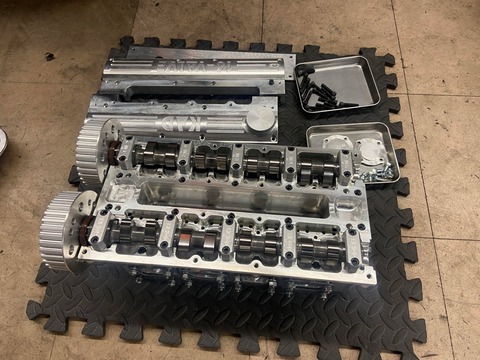

KADとは言えそのままポン付けできないので分解点検です。

597666135_1367107954958306_5711421927763384134_n

後はブロックが加工工場から戻ってくるのを待ちます



12月16日追記

597846651_1177624521159307_4548425139472925404_n

エンジンブロックが加工完了して戻ってきました。

597234687_1977086689523410_2836755771222051380_n


597596557_1170290328118888_7414567073816426358_n

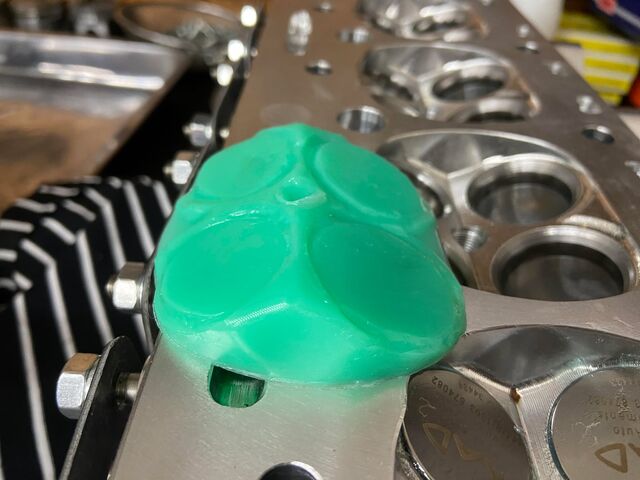

バルブリセス加工する為の燃焼室データをシリコン樹脂で型取りしました


2月9日追記

624611392_2102480897216175_5971244436930298534_n

バルブリフトのデータ取りを行う準備をしてます

630812130_1269128825063814_3315812342180521866_n

超やわらかいダミースプリング組付けました


623109661_1233626475596244_1472133810368359026_n

624083865_1234767695496034_482126570640790143_n


625147425_895065702898722_8906744134109026502_n



プーリーを手で回して簡単にバルブリフトの状態を確認できます





628282810_1442411107586077_8672204402727404903_n

626557471_789340140866002_6310419762283637999_n

バルブの最大リフトの位置を確認





最大リフトの位置が判ることで排気上死点のバルブの開き具合も再現できます

627037358_690003060771650_4520562743725008048_n

624069523_26654829970785205_4608266943346261898_n



2月10日追記

627441448_1718252595829670_6869216993229460336_n

629860391_3949405068536173_4254908092100268220_n

629830845_1456370722670372_2857434070142767009_n

629494979_879004335024767_5426774429410596400_n

ブロック全てのネジ穴にタップを通してネジ穴を整えました




626480849_1215173740329955_933991857457635038_n








カムメタル挿入し

629673874_1680580219570488_1325896764927734398_n

624601263_1363661332178744_1151361468431738897_n

次の 強力なエアブローに備えてスタンドにセットしました




2月12日追記

625960492_1281895330665159_8078629245660321560_n

ブロックを鬼エアブローしまくってクランク組付け直前までで進みました・・


2月14日追記



627485963_1233097331605240_8960619851251127948_n

今回採用のクランクシャフトはカウンターウェイトが大きいので重そうに見えますがクロモリ鋼なので軽いです。  10.6㎏でした

しかもカウンターウェイトが大きいことで高回転のバランス率が上がります。


628185992_2562983004593949_8725802413909256589_n

参考までにこちらはノーマルのクランクシャフトです。 11.9㎏でした。



632171700_2126585111509609_6961305951509787768_n

ピストンを仮組してピストントップの加工量を検討しました

これでハイトとリセス加工の量が決まりましたので近日中に加工します

627244364_1464307615143376_7507768541822202447_n

コンロッドの重量合わせしました。

2月17日追記

httpsbrog-camel.camel-auto.co.jparchives52374259.html


本日はピストンヘッド ハイト調整のための加工を始めるところまででした。

少しづつですが進んでます


2月19日追記

633141115_1418401879834310_2695711921451276208_n

ピストンハイト加工します

637836652_936663468796634_5622706896567062305_n


ピストンハイト加工が完了したので・・次は


631612523_2014150329148476_3308898577571545912_n

バルブとピストンが干渉しないようにピストンのリセス加工します



2月20日追記


633957105_1963491984606317_3233568666309650628_n



637129600_1994580091095943_5380722670179041855_n


633889011_2647660555606993_7757935239035987164_n

ピストントップ リセス加工完了しました


2月21日追記

637271168_1081966820756722_8287353170780554415_n

637551111_1261595465864840_6924235734176075284_n

633238834_1261510042713512_3480309373603312531_n

638294056_1478279993904493_2762035500549786800_n

ピストンにリセス加工して計測前の目視チェックです




2月26日追記

前回バルブリセスが機能しているかの確認を一番シリンダーのインテーク、エキゾーストの2本だけで行いましたが、
本日は念のため全てのバルブで行いました。
バルブがリセスに収まっているかの確認のため、簡易的なチェックとなります。
方法はピストントップまでのバルブの移動量をタイラップを使った方法で行います。
リセスに収まっていなければ明らかな差を目視で確認できます。



643415180_1434339581667334_5047910785218143514_n

638532149_2481666652251234_73560741895817599_n

639146883_1422546975526297_7425585560012346148_n

636796465_1295281775755411_4212255804989611252_n


結果は全箇所バッチリでした。






次回は、また一番シリンダーのバルブ1本ずつの状態に戻し、カムとベルトまで仮組み状態として、排気上死点前後のバルブリフト状態を確認(クリアランス)を行う予定です

2月27日追記

637181913_2388238998345077_2170295954090738154_n

642505162_1243217573903976_4543217101552541443_n

いよいよ腰下の組付けに入っていきます




2月28日追記

58c2732c-a3c8-4773-a636-db18c66ed18f

ハイト調整とリセス加工後のピストントップの鏡面加工を行いました。

79337a49-074b-42cc-a364-fccac1ab2326



鏡面加工することで、以下のようなメリットがあります。
1. 長く乗っていく間にピストントップにたまるカーボンをつきにくくする

2. リセスのエッジや、旋盤加工の目が残っていると、そこに熱が集中しプレイグニッションの原因になるので、鏡面化でそれを防ぐ

3. ホンダの研究でバルブのフェースを鏡面加工することで、燃費、出力の向上効果があることが報告されていますが、それに倣って、燃焼の熱を反射することで燃焼温度の保持とピストン自体の保護を狙う

以上のような感じで少しでも長持ちしてくれるようなエンジンを目指しています〜


3月4日追記

79337a49-074b-42cc-a364-fccac1ab2326

644019125_1641453380375771_8857033364857217233_n




ピストントップに魂注入!  作業byてらっちょ


a1d89a30-3e5c-42d2-92e5-0dc8b68a1001

文字が写るほどの鏡面仕上げ完了。。



3月7日追記

daa4ea0a-5ec8-4b79-a525-08893c2faf7a

コンロッド、ピストンの加工後の洗浄が完了。
クランクシャフト、メタルクリアランスの計測に入ります


5c345e12-167b-442e-8474-20faeb822fce


4f54a58e-7141-4ded-aa83-e09fc9eaf7b2

クランクシャフトの洗浄とクランクキャップの洗浄が完了。
クランクキャップもバリが出ているところを重点的に、ネジ穴や外形の角をR状に加工していきます。


3月8日追記

6791efaf-24c9-4b77-9012-333d3b1d61c9


クランクシャフトのジャーナルの計測が完了。


4e7aa749-cc37-469b-a236-2b41176a43a8

シリンダー上面もR状にして、ピストンリング挿入時に引っかかりがないように加工しています。


3月11日追記

14b1cff9-7bca-4fae-b322-243d651477a8

ブロック加工後の洗浄が完了

4c2a9f96-e707-4ae2-8bb6-5ec55a039b48

メインジャーナルのメタルを組付けてトルク締め・・


1ae96170-84d6-4370-8688-fb11ff72016d


dd818b85-6d28-461f-ba5a-a4e7a3130ad8

クリアランスの測定は問題なし

9a3ae2ed-31e1-44f4-a2d4-498a092c3f38

クランクシャフト組み込み。  スラストクリアランスも調整済み


28eaf89c-8fa3-4040-be43-d3fffa72774c

コンロッドビッグエンドにもメタルを組付けて、クリアランス測定


49784a92-5be4-40f0-b769-e9133cc4f163

ピストン、ピストンピンと合体


c7ee7074-ce38-4ac8-a0c6-369acf31978a

ピストンリング合口隙間も計測し・・問題なし


3月12日追記


e9471b34-cbc7-4b51-869b-4908dbe69643


2bee49e2-a4e3-4601-a3d5-d5706145a53a

ピストンリングを組み込み・・


9fe13ec3-fddd-407c-b51a-6ff647ad0208




95158f63-f241-409e-ba1f-52820f0684f8


a3ee7543-6e41-4ab2-9570-32c139a63508


13ce2a84-6a97-4775-b7b5-bdfac47d148d

それぞれピストン組み込み完了です



3月13日追記


1d122992-9383-45fe-a05c-c4f021b3f755


4d2134cd-8740-4c20-947e-161c2589d32d


35603f70-4a46-4563-8ffa-c4b0469e542b

オイルギャラリー清掃後のプラグの取付完了。


5a576965-8603-4ef0-bf2f-b78f9bfb0fed

b9df383f-45bb-4542-9e6e-87386e29cfbd

ウォーターポンプとクランクプーリー周りの取付に入ります


3月14日追記

交換したヘッドに合わせて次のパーツを手配中です

fac4f669-4f86-48fe-8444-439763098265

e3aa520b-16e8-40cb-b133-17b5fbf607b1

d42bc7ca-a9af-4522-8288-a93baae5cc9a

56402079-a9ae-4a48-a86c-feca44e5628c

d5315b25-8724-4408-a427-f670bc567b74

1c25aaa4-ba35-459c-8b47-bae2cbfc9d2d


部品届くまでお待ちください




3月18日追記

3d20f791-306b-4a42-858d-dccc77c1e927

オイルポンプ駆動にカムシャフトの代わりが必要なため、専用のダミーカムは再使用します。

超音波洗浄機で綺麗にして腰下に組み込みしました


8c29839b-3afc-4412-84a0-2a4e195268ba




3月19日追記

KADの完成実例写真⇩

33615e10-f2e4-40e4-8046-027771ec2131

これを参考にしながらタイミングカバー周りを組付けていきます

a7e076c4-482f-4d2a-8edf-8bd39421aa2f


60ad5828-e482-4591-a088-419716bfbb86

e6a100c4-bad1-49a5-8cb2-0ad4d00231e6

次の工程はイギリスから部品が入ってからになります

3月25日追記

1761405a-992a-48aa-b08f-0c5f60704d80

コアプラグ取付

f1d324e2-c8c0-41a6-9ee8-440a940e9a4c

オイルプレッシャーバルブ取付

098e4ddb-1a2a-4b6c-b624-92c9015fad59

機械式燃料ポンプのブランクプレート取付け



3月26日追記

イギリスから部品入りました

899507ae-2122-4c53-b917-b91537e55809


74d9ecc5-1d8c-487e-a1d2-90a89604c9a3




8c56b202-0d85-48e0-b77b-30ade9a5a228

ヘッド周りに取り掛かります


2aacd397-bd76-4be2-b06b-1c9eda0e7d3c

バルブとバルブスプリングを一旦取り外し、確認してから・・・・


1e7d25f6-4ade-4b00-82f6-1017ccceec8e

シリンダーヘッドをクリーニング。

これまでに付いた汚れをしっかり落としておきます

4327c0df-0125-4d93-b724-9d382e43ed64

バルブも洗浄



3月28日追記


f2e65a5e-f06c-4bdb-861e-6788569cc2a1

バルブ周りの組立です

2db390ae-6695-45a3-941d-b729ae5b2c7b

付属のシムを入れて・・

5cca2676-a28b-4c75-a73b-73fc009845cb

バルブ挿入


de8d035b-fa13-4058-bd1b-6d6070d5b896

バルブスプリングを置いて・・

630604d6-a189-4953-aeeb-44a4112f9866

バルブスプリングコンプレッサーで押しながらコッターを入れます


8b15f96c-24fc-4ac3-910d-09a34f93b3c1

29965e62-9653-43a4-816a-25648786bd96

インテーク側のバルブが入りました



9364cdca-ea54-4f4e-84a9-7f007b5b4029

35ac4872-2433-4f92-8b93-d2589ea0ee84


229046fc-cdc5-4a4f-b217-04633e88f11d

ヘッドボルトを先に入れてからエキゾースト側も入りました



229be131-2e36-4d2c-aab0-f86f7411c2cb

バルブ周りが終わったので、カムホルダーも掃除しておきます

56d2791e-c1e5-4744-bc07-ebd9cde32eae

綺麗になりました


3月30日追記

55731f50-3f01-4049-be63-3b1ad504ed56

ボルト類も含めてきれいになりました


6426800f-ad93-4442-b65d-a7735ce150f1

今回使用するヘッドガスケット


dd7adcc9-4938-4068-b50b-607671563e6b


8e2a6c71-3255-41af-80b1-09e38478da51

オイルフィルターハウジングもビレッドです。


bd36698c-5ea8-4d80-9485-a13f3c176b44

ヘッドガスケットを乗せて・・・

b1eec04c-2a9a-4a94-895a-aa7fe9db3037

組みあがったツインカムヘッドを乗っけて・・・


e6cf2941-a980-45c4-8400-ebccb705d4c2


1c97c486-d4e0-41a9-88a0-3adfb34390f5

締付けました。



4月2日追記

5b4d2536-0d8a-483d-827f-ca253f4e8dba

11スタッドのボルトが必要以上に太めで、長さも合わなかったので、新しいボルトを発注しました。
右が元のもので、左が新しいものです。

a40c4bce-55e7-4494-adf9-e7f9d27a28bb

06d6bcc8-b502-46f0-a464-d05457921829

1番側4番側両方スペーサーと併せて差し込んで


d731b7cf-a477-441b-9bdd-93b5196b00d2

締め付けました

他のヘッドボルトも併せてトルクチェックしました。

4月3日追記

c5e01d9f-969d-4563-a7a2-0b5d08a42c19

2024bf0e-edf6-46bb-9955-93a24c451693

バルブクリアランス確認の為、カム廻りを仮付けしていきます

cd8b174f-514f-4363-89f8-a866239fb405

ab245afb-b625-40a2-9cf1-932180fc145b

クリアランスが少々狭い感じなので、念のためにエキゾースト側のみ拡大しておきます

ab00e97c-2aea-4bf7-8509-5bacadd2a2af

シムをひと通り削り再セットしました。

もう少しクリアランス広げようと思います。

4月12日追記

タペットクリアランスもイイ感じになりました。

タイミングベルトが本国発送待ちで、それが届いてから、カムホルダー周りの本組みになります〜


5月14日追記


タイミングベルトが届きました

2f9c3517-4cce-4d26-b9d1-254e541a3cfa

今回デスビを使わないのでブランクプラグを新しく取り付けておきます


aaf08cb9-51f1-4225-b8f5-3ac9f42c5a3a

仮組み状態でタイミングベルトを掛けてみました

19062dec-6571-40ca-9224-e3fac6e35694

バルブタイミングも合わせておきます


4b5b6465-7ca2-497d-a27d-639fe737bb95

問題なかったのでカムホルダー周りを本組みしていきます

6aa5f0b0-e204-46cb-b548-ca537b9b191c

リフター挿入


d994a3ec-3ad1-4bf0-bc4b-69bdcad76bb2

カムを載せて・・・


9efae109-923d-4288-b327-773aec5eaa8d

タペットクリアランスも再度チェック


6278a8b4-7e34-4523-b1d3-0fd1f3ae3ee8

バルブタイミングも再チェック、微調整中

こちらはエキゾースト。。






0957c17f-2075-4838-8842-f8913a99c325

インテーク側・・


5月23日追記

1b773d41-29fb-4dbe-a9b3-a2f244c44f63


5eb4dc0b-1c3f-499e-bf8f-ece89e2ad83f

ヘッドカバーまで本組み完了です


032bbdbb-8908-4e49-aa39-7f1ae041a9eb (1)

社外品のサーモスタットは干渉して入らず・・・純正品を採用しました

バイパスが無いのでサーモスタットを削って取り付けます


be2859c3-c433-42d6-af5a-8bdaba2d759b

サイドラジエター用のサーモスタットハウジングまで付きました



12c66e1e-4ce9-457a-810a-8bf40796d160



446964f8-a73a-49fb-b0e7-e49efa384d11

今まで使っていたフルコンとメーター用の水温センサーを移植しました。

ヘッドのブランクプレートを穴あけ加工しています




a3ad031f-cb5f-4297-b2fd-a77eade1b820

クランクプーリーもKADの新しいものに変えるので付属ボルトの出代を測っておきます。

今回は大丈夫でしたが、クランクによってはボルトだけ先に底付きしてしまう場合があります




a30b2a99-b6ca-4547-89db-c2360f352097

7af5c6e0-0f21-434a-a6a2-95bcd800c622

8b08d3fc-866a-4b92-a762-24f3ce33d3ac

リンゲージは非対応品だったのでうまく付かずブラケットを作って移動させました。

スロットルボディはJENVEYのウェーバー互換の30㎜厚。

これならボンネットに干渉せず、長めのファンネルでも組めますね




㎜97c51109-83ae-4f54-a274-16c2fbbce03d


780b686d-28d3-451e-9f84-e4b61d36d9f6


9d65c5d6-52d8-46f4-a2a0-fdf154d88f67

先ずはスロットル周りの近影

82ef0225-5aa1-4a3d-b851-5d3a30fd4904

今までは純正のオルタネーターが付いていましたがヘッドの世代が変わったことで、タイミングベルトの位置がズレて干渉するためブラックオルターネーターに交換します


b99690dc-b971-47ea-a35d-8abeac7bfff9

ブラックオルタに付いてた青いプーリーを外して・・

56949189-1e85-460c-be55-7e55c5cd0ed8

シルバーの専用プーリーに交換です

プーリーのシャフト穴が最近のオルタネーター用で出来ているので純正オルタネーターには付きませんでした。


36d533ee-a7bf-48b9-b989-499ecbce5179

オルタネーターとブラケット、ウォーターポンプにあるオルタネーター用のブラケットの位置を入替えてこんなふうに付きます。


94b319ae-cc2b-4f27-b4a2-63903e085bba

c39b6b41-3c80-4d04-aa00-ec399c3cc7f8

クランクプーリーとウォーターポンププーリーも今回KADで揃えました。

クランクプーリーの下側ブラケットには後ほどクランク角センサーが付きます





303e17e8-5b30-405b-bead-e48d9ec9839e

ヘッドへ向かうオイルラインが、新ヘッドではブロックの外を通す構造になっているのでオイルホースを通していきます


28a3bd94-e52a-4039-af66-71af999dcf37

純正の油圧スイッチまたは油圧計のホースが繋がる穴から取ります

e9d905c3-3a11-4ab1-91b6-d1f227c7ed12

油圧計も付いてるのでアダプターで二股に分けます

b7006031-59ea-4947-8ec3-458ce5b0ca4f

ブロック側はこの位置に

b2b27e61-6d71-4f90-8d4b-f967e25c0552

フィッティングを付けます


b24d98d0-b827-473e-81a4-39403ef8ea0b

スロットルとオイルクーラーのホースを避けつつ長さを合わせ



ef513d49-827f-48c7-8747-6670fa7b1df4

両側のホースエンドが付きました。

6089da38-e536-47ac-adf7-110ccb556e8b

今回使用したフィッティング類がこちら・・


a705b071-82a4-424b-879d-e82d18b9ac79

こんな感じで付きます

f50173a9-c155-4d21-8766-ea91c4aa1334

ギリギリのクリアランス


206b3ea8-e1a8-42ae-a756-a1ffdc89ae26

次に油圧計のユニオンを付けるのですがどうもネジが合わない感じなのでねじ山を修正します

55539b34-c07c-4d41-ba2d-c9457cb8114a

取付けました。 分岐完成。。

まだ、スロットル、オルタネーター、オイルホースは仮付けなので、ミッションドッキング、ボディに搭載後にクリアランスを見ながら本組みしていく予定です

ミッションの完成待ちになります・・・


6月26日追記

ミッションが完成しました。

77fbd1f0-caa0-4cfa-87df-9dd043f67218

77e5d0f8-20aa-4cd6-b397-e35de5ae96b4

ジャックナイト5速ミッションのオーバーホールが完了です


6d5d0f23-2a8a-4013-aaad-a0f8a7a38def

インプットギヤのロックナットとロックワッシャーの締付け


9982938d-fb95-4b13-8cbb-874db96b32cf



40cfd534-6ad1-4509-b748-d993167b421b

先に洗浄しておいたクラッチハウジングと

7a62f0aa-7abb-403b-9c7b-9b0f6dca69e6

アイドラーギヤベアリングの

fe0f104f-5366-4dcc-9d7c-deb0b2d74061

組付け確認・・


61193a90-27cc-45e6-8c85-e5ca9ba84056

プライマリーギヤと・・


99917d37-ad4c-420a-9c91-9815dffb9156

クラッチ、フライホイール周りの部品も点検しておきますが、

fb419caf-922c-44a4-9e82-1ed55c9353a9

プライマリーギヤのブッシュは深い傷が入っていますね・・



7eb5a9a9-57b4-43bf-bafb-ac4322c4566f


efa2ce86-275e-4dd4-b195-3f047bad2f09


70373d5f-5ab7-4df2-8f34-38f682c3dc94


081576d9-fe2c-4f35-acd3-deb1104a9841

これらの部品は大丈夫そうですが・・・・

081576d9-fe2c-4f35-acd3-deb1104a9841

フライホイールはクランクシャフトに嵌るボスが酷く腐食しています。

フライホイールはMEDのウルトラライトフライホイール バートクラッチキットの在庫がありますのでそちらを使います。

6月27日追記

629b1928-486c-4435-9184-17d1ec568194

プライマリーギヤのトップブッシュは新品に打ち替えてクランクシャフトに合わせてクリアランス調整しました

1d20c994-40aa-4579-a1c2-e35525c501eb

e36f8f4e-8969-40b1-8489-aa6df2a4edd8

875f660e-d5a1-4e16-ad0a-3a5134256bb4

ミッションケースのクラッチハウジング側の3ヶ所のネジ山はリコイル修正しました



a0c94bca-a3ff-4da3-8f18-0747b8f98d74

a8596f74-d549-4617-86ac-0cba136fb142

アイドラーギヤのクリアランス確認、調整のために仮組みします。

元々のスラストワッシャーから少し変えて完了です。

7月3日追記

0e7dfc78-0dec-4ca9-82ab-fab508e7503b



c2692fe2-c2e4-4763-a036-31057df8b021

ドレンプラグはゴールドプラグを採用


a00f41b9-258a-49be-a00b-75585089b4f0


f6a52780-fdde-479b-bebb-79e276b90c7c

下がMEDのバランス取利済みのフライホイールです。↑

d119cffe-a5a7-4885-abf9-d5f81ddfed02

cf6b04d8-0598-400b-820f-4a88d0f9e430

クラッチプランジャーキットは高精度の日本製を使用します


122554df-d815-4a04-828f-9e577fe756ac

カバーに組付けました


4ef73aa7-2fa9-4cf0-b656-7aeba3eb1af2

フライホイールが新タイプに変わったのでフライホイールセンターボルトも新タイプ用に変更します。KADの強化品です。

991e90f4-36a0-4626-859d-6cd0f2f2a3d6

プライマリギヤのクリップですが、クランクシャフトのスリッドが浅く、どうも位置がズレてフライホイールが入らないのでクリップ側を削って調整します


43a955d9-e088-4a95-9d7a-a82788643100

収まりました。

063f1276-d1a2-4b7f-95e7-d51d175f252d

b62952d3-0fec-41f0-a576-e18459a71e03

クランクプーリー側も同時に締め付けます



c702310d-d9ac-4779-aea5-5b9a2b5d0c8d

トルク掛けまで終わりました。



4cbac98f-c0ab-4ea3-8582-8fb3d431f40e

フライホイールボルトの回り止め完了

d126e1f2-a66d-4626-bf5d-799e6b00f2ce

スリーブをかぶせて



ef3622e8-c3d2-48e7-bb1f-3ba230288b57

クラッチハウジングカバー取付け


db667cb4-51bf-4673-8191-3916953e3e87

クラッチレリーズシリンダーのブラケットも再塗装して取付け

ブローバイのアダプターも再塗装済みです



020c147d-991b-4b60-b17e-1d12ecc55f3c

エンジンマウント、ボルトも新品を使います


2bce65ab-a020-45dd-8cb8-6d27020f151b

元々はスチールの6枚ブレードが付いてましたが、冷却を優先して11枚のプラスチックファンに交換しました。 これでフリクションロスも減りますね



11e1413e-8d0d-4844-9637-d8ffe5caa632

ラジエター側ブラケットも再塗装しています。


5e3ecaaa-7791-4304-ab15-ae5334ea1c9e

ここもボルトは新品使用します


4c5fd4c3-f39d-4867-9e55-15c1d5e193bb

取付け


9c9e0282-6d76-4e08-8073-6e7349ae7966

エンジンンマウントも付きました


0a575911-dcab-4c2b-886b-a4b2fad583c3

インテイクマニホールドは磨いて再使用します


0e3cb34a-386a-415b-bd22-a40256283fdb

今回のスロットルはスタッドではなくボルトでないと取付けできないので、ネジ穴から貫通穴に拡大して、裏側はフライスで面出ししました


6d039915-efb6-44f5-80d3-28a1befb0fbb

ヘッドに装着

インマニがあって普通のディップスティックが使えないのでツインカム専用のオイルレベルゲージも取り寄せました


2e070004-3172-4718-b430-d37ba2492ff6

スロットルを仮組み・・

スロットルリンゲージのブラケットを新規作成します




3ff1452d-51de-4bfa-a4cc-a909f05c8f35

アルミ2コアラジエター。 英国Radtec製です。



d8cfdf80-8822-44b9-8060-7d62fa23c327

ヘッドを避けるのに外側へずらされ、さらにボディとの干渉を避けるために加工されたラジエターからこ交換します


c4568e86-92e3-454c-9a27-53269497fa53

電動ファンはラジエターに止められているので、ブラケット類もお手入れしておきますね


d4073f63-e1db-468a-bf12-7690ed4d923f

ファンシュラウドも再塗装してエンジンと仮合わせ。


c75af87c-a5ce-4fe1-b2e7-3514831ac2b9

75b7a503-babf-4d74-8a9f-100ce457b96d

仮合わせ後、ラジエターアッパーブラケットは専用品を塗装しました。

アッパーホースも独特のレイアウトなので専用品の長さを合わせておきます。


6b58e17d-2537-4843-84b4-a6d28e0d9a10

ヒーター付きなので、ヘッドから水路のニップルを付けておきます。

ラジエター周りはエンジンをボディに搭載後に取付です。

f447ebfa-f2ab-412d-98cb-757e64fa7e15

アクセルリンゲージのブラケットはこんな感じに造る予定です



7月18日追記



a246b2ab-54f7-4538-ab7d-962d0f66352e

スロットルリンゲージのブラケット完成・・

87e88252-6796-4857-b9bc-2bf97a39d2a7

取り付けました。

7fe4584a-c016-44e0-a602-86413105504a


7月30日追記


f809aab2-647a-4028-85f1-735a60f4bf41


f6564c29-615d-4e50-a597-ad700b8e6520

今までのインジェクターを仮付けしてみましたが収まりが良くありません・・

霧化の良いインジェクターに交換します



4685e81d-df84-4431-91ba-2300421c830d

エンジン搭載の準備に入ります



a43da656-19e0-4ea8-b097-129f46a56f0f

洗車 エンジンルーム洗浄

0e83fbf2-3b97-4097-a216-4fed802749c0


5ac830dd-8918-4a57-af96-9e32fb8f9f69

37437984-b65c-4dcc-a123-fe159982ab0d

そして、錆転換剤とタッチアップ塗布しました





ad112a67-5c63-4667-8c02-6f4aafcc0036


f12678f7-ae34-44ba-a14f-3dadf932617f

室内のリフトに入れて


1e671fa1-2d94-4fb0-9fa7-8eeb4d45b8de

エンジン積込みです。


755373420_1877315706562020_8977232389252826075_n

エンジン載りました・・・


8月6日追記


7fac92ff-7b3e-423d-b05d-99ee76ed6116

マスターバッグもお疲れでしたので中古ですが綺麗なものに交換します

910d3f2d-3a3f-46db-8e86-fe05971bcb89

ブレーキマスターはペイントして取付け

f05fc330-052e-4143-8280-133368e4d6f9

ブレーキマスターシリンダーも錆て固着状態でしたので新品に交換しました


389a2671-dea5-47fe-b309-4378b82bb713 - コピー

クラッチレリーズシリンダーも交換



50f1ebe8-1410-4a14-804e-59e705869d6e - コピー


ab8f877f-ec19-42db-a2fc-a26b7a89b0a8 - コピー

スロットルボディを変更したので、スロットルポジションセンサーも変更です

5a223f3f-5f48-4fa1-ac2f-a3ace8251f97

アクセルワイヤーはとても綺麗でしたが長さが足りず抵抗の少ないものに替えます




動作チェックOKですね。

インジェクターはメーカー取り寄せ中

ファンネルは2個納品待ち

ステディロッドは英国取り寄せ中となります。



8月27日追記


487c91a5-8b52-499c-9daa-70f1d8f8d27f

点火コイルも交換します


f54a972f-0576-42c5-93f6-679b01a7f852


fcb9c200-7e16-4a32-bc1d-1fa30b3fcd07

オイルクーラーもお色直し・・・

2f186d85-a106-4c11-ad37-fe14cb80bc28

今回採用するインジェクターが届きました。

0a7aba90-2bd2-46e0-b7f7-14db3ff23991

バッテリーの寿命が尽きてしまっていましたので交換します。

始動時に強力なオプティマを採用させていただきました。

233a0ed6-c85d-4d5b-80b3-e15ae6eefbe5

通常のバッテリーよりも長寿命です

856dcac1-4788-43bd-85a8-7dc9742fbb7d

英国取り寄せのエンジンステディも到着

1b505aed-1d77-4a46-af18-0cbfc97b2d4a

前側のロアステディのブッシュも傷んでいたので交換します


b4bffd98-2da0-4da1-9426-af7d220bf7f7

マフラーまで取付きました。


現在はインジェクションMINIの純正燃料ポンプで高回転で容量が不足する可能性ありますので交換させていただきます。




9月6日追記

80453e5e-d006-42e7-8bb9-c4ebb48688ba

ガソリンタンクから元のポンプを取り外します

b3cebb6d-6948-4cd0-a2af-a76dc2a46ff0


dc39c36c-409d-487a-ae44-cf417fb16291

インジェクションMINIの純正ポンプのようですね


23ef0c25-3b1c-4121-87d3-e310887e4d7e

今回採用したのは、米国AEM製の強力なものです

fec694ed-908c-4bfa-a81a-36b30e2b364f

タンクから紙切れが出てきました・・・

タンクの中は錆も無く綺麗でした。

これで燃圧もしっかりかかるようになりました。




10月6日追記

SVから完成連絡が入りました。


IPVS0748

キャメルのBIGボスが引き取りに行きました

SQOR3215

キャメルに到着


SQOR3216


SQOR3218

SQOR3217

フルコンはハルテック  室内に固定されてます

SQOR3219

積載車から降ろして低回転でピットまで静かに走って来ただけですがパワフルさを感じます・・これは怪物っぽい。


SQOR3222

燃圧は3.5㎏くらいかかってます・・

SQOR3223

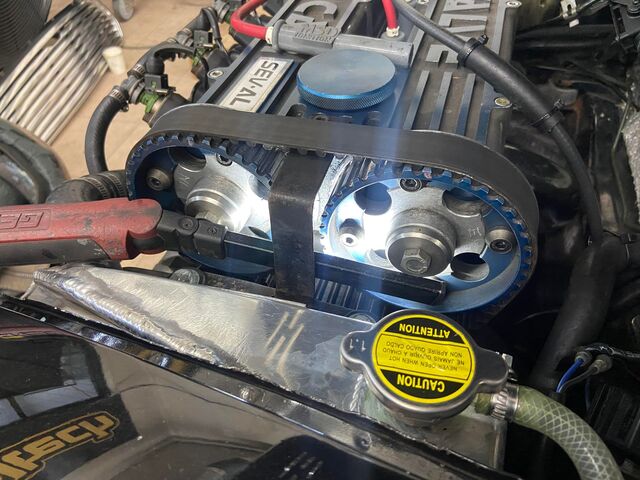

タイミングベルトは剥きだしなので回転中は要注意

SQOR3224

SQOR3225

SQOR3226



SQOR3229

完成後のチェックで走行する必要あったのでSVで車検取りましたが車検整備はこれからやります






ヽ(*´ω`*)  10/ 15 石川の追記です。 (*´ω`)ノ


車検整備に向けて点検します。


ISK_4103


それにしてもイカツイですねー
オイルレベルゲージは・・・


ISK_4105


お。


ISK_4106


発見。


ISK_4107
ISK_4108


オイル量ok。
ガソリン臭は少なめです。


ISK_4109
ISK_4110


ブレーキ・クラッチフルード量okです。


ISK_4112


ラジエーターの冷却水量もokです。


ISK_4113


指挟まれたらなくなっちゃいそうです。


ISK_4114


エンジンスタート。


ISK_4116


ハイビームとパッシングが出来ません。
ディマースイッチの節度感もありません。

こちらは交換しましょう。


ISK_4117
ISK_4119
ISK_4121


他は灯火okです。


ISK_4123


リザーブタンク可愛いです。


ISK_4126
ISK_4127


クラッチレリーズ・Pバルブにフルード滲みはありませんでした。


ISK_4130


Yピースに排気漏れあります。


ISK_4132
ISK_4135


リアのサブフレームとの隙間はほぼ0
さすがですね。


ISK_4138


走行チェック。


ISK_4140


下から力があって乗りやすいですね。


ISK_4141


ステアリング位置も良いですね。


ISK_4142


ブレーキパッドはまだまだ新品の域。なんですが。


ISK_4144


このハイパワーマシーンを2ポットのブレーキで大丈夫?


ISK_4145
ISK_4146
ISK_4147
ISK_4148


特に気になる緩みはありませんでした。




10月19日鈴木追記します。




KUBO9137
キャリパーをエアブローします。



KUBO9138
リアブレーキも分解前にエアブローします。



KUBO9139
ボディーの下廻りの錆の塗装を落とします。
錆は落としません。


KUBO9140
錆に錆チェンジャーを塗っていきます。



KUBO9141
KUBO9143
KUBO9144
フロント周り、リア周り各部に錆を探して塗っていきます。



KUBO9145
フロントはさりげなリップのカーボンを装着予定です。




10月20日鈴木追記します。




KUBO9147
パッドの残量はまだまだ沢山残ってます。



KUBO9148
KUBO9149
キャリパーを清掃します。



KUBO9150
パッドは鳴き予防の為角を落として取り付けます。



KUBO9151
背面と金属同士の接触面にディスクブレーキグリスを塗ります。



KUBO9152
リテーナーと割りピンで固定しました。



KUBO9153
KUBO9154
グリスがべっとりと付いてます。



KUBO9155
KUBO9156
これは付けすぎですねライニング表面にまでグリスが付いてしまってます。



KUBO9157
KUBO9158
アジャストボルトとアジャストタペットを洗浄します。



KUBO9159
ネジ部をワイヤーバフで磨きます。



KUBO9160
KUBO9161
バックプレートを清掃します。



KUBO9162
ホイルシリンダーはホーニングします。



KUBO9163
大きな傷や腐食等無いのでこのまま使用します。



KUBO9164
カップとブーツ新旧交代の儀。
リアブレーキは安心の国内メーカーのカップとブーツを使用して
オーバーホールします。



KUBO9165
アジャストボルトにスレッドコンパウンドを塗って取り付けます



KUBO9166
ブレーキシューはライニングにグリスが摺り込まれてしまって再使用
出来ないので交換します。



KUBO9167
ブレーキシューは鳴き予防の為角を落として取り付けます。



KUBO9168
KUBO9169
ライニング表面とドラム内側をペーパーラップします。



KUBO9170
ロワアームの締付確認です。



KUBO9171
KUBO9172
アーム類のロックナットも締付確認します。



KUBO9173
テンションロッドの締付確認です。
KUBO9174
ボールジョイントの締付確認です。



KUBO9175
KUBO9176
足回りのグリスポイントにグリスアップします。



KUBO9177
KUBO9178
ブレーキパイプラインのエア抜きをします。



KUBO9179
KUBO9180
KUBO9181
バッテリーはOKです。



KUBO9182
タイヤを取り付け規定トルクで締め付けます。



KUBO9183
KUBO9184
ディマースイッチ新旧交代の儀。
ディマースイッチを交換して
車検整備は終了です。


ヽ(*´ω`*)  10/ 20 石川の追記です。 (*´ω`)ノ


ISK_5688


さりげなリップ到着しました♪


ISK_5689
ISK_5690
ISK_5691


カッコ良いですね~♪

つづく。


にほんブログ村 車ブログ MINI(ミニ)へ
キャメルはブログランキング参加しています

友だち追加
LINE限定のおトクなミニの情報などを配信してます♪


ツイッターからブログ記事の更新など分かりやすいですよ♪

キャメルオート オンラインショップ
キャメルオート オンラインショップ
PECSや売れ筋パーツ販売してます




ローバーミニ専門店 キャメルオート
          http://camel-auto.co.jp/ TEL.0120-810-002
